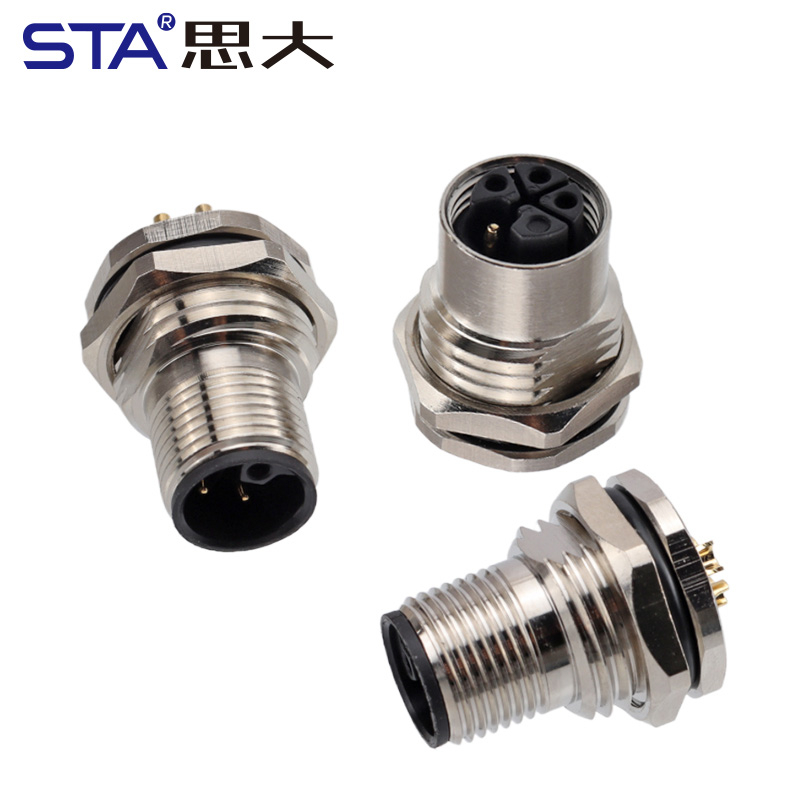

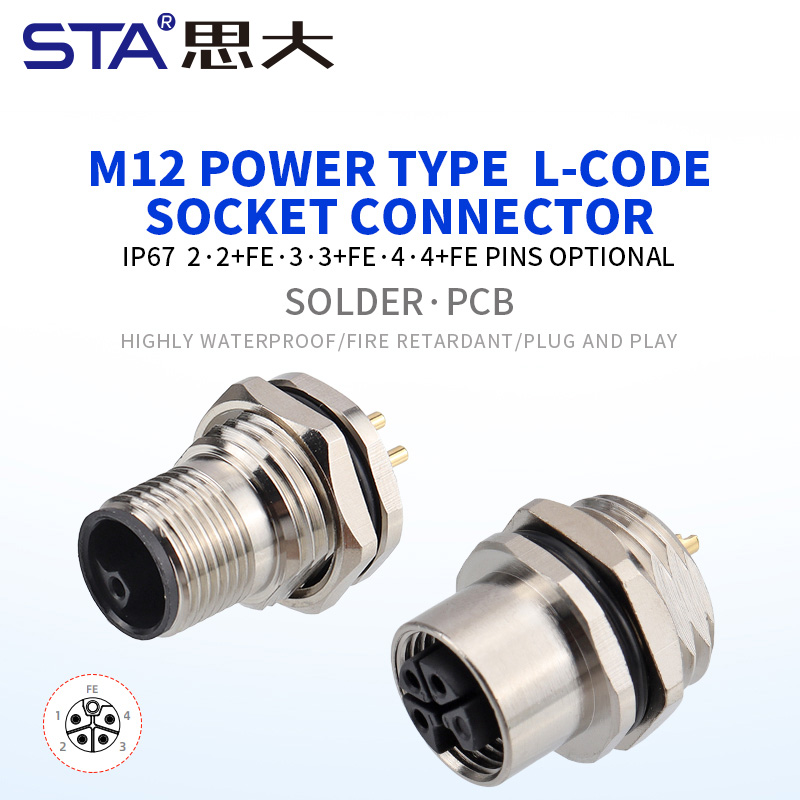

Силовые разъёмы серии M12 L-код разработаны для передачи высоких токов в компактном форм-факторе и широко применяются в системах промышленной автоматизации и оборудовании Industry 4.0.
Металлический корпус обеспечивает повышенную механическую прочность и экранирование, а класс защиты IP67 гарантирует стабильную работу в условиях вибрации, пыли, влаги и масляной среды.

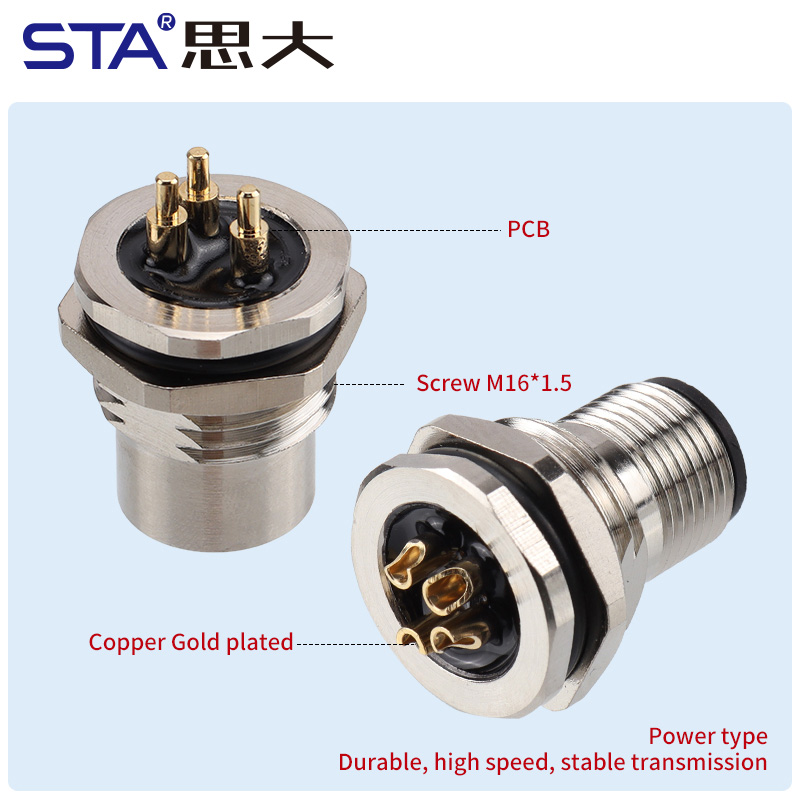

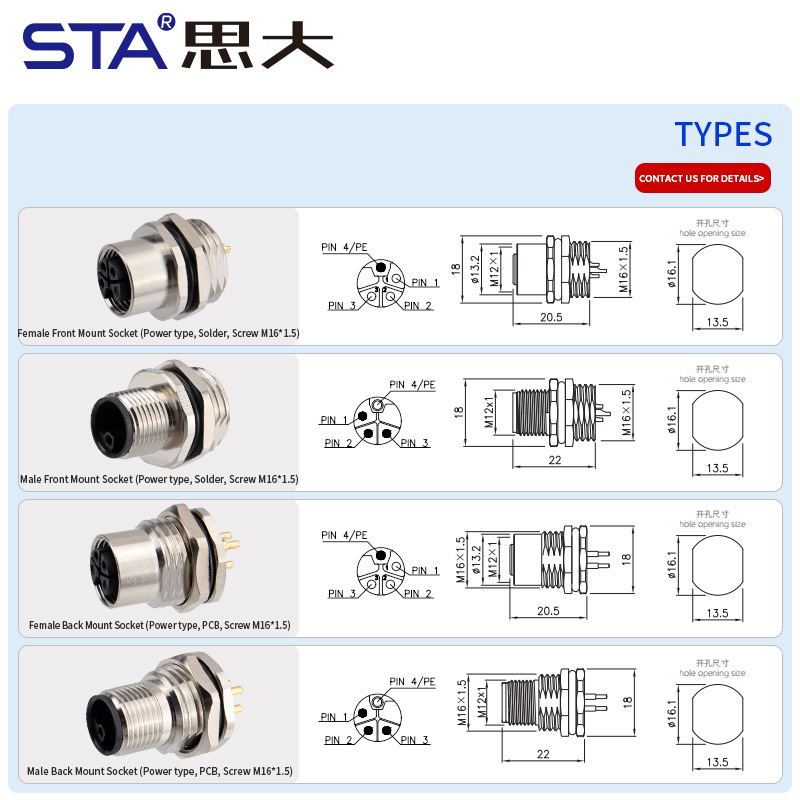

Разъём доступен в вариантах переднего и заднего панельного монтажа, с конфигурациями на 3, 4 или 5 контактов, с типами подключения Solder или PCB, а также резьбовым вводом PG9 и креплением M16×1.5 с квадратным фланцем.

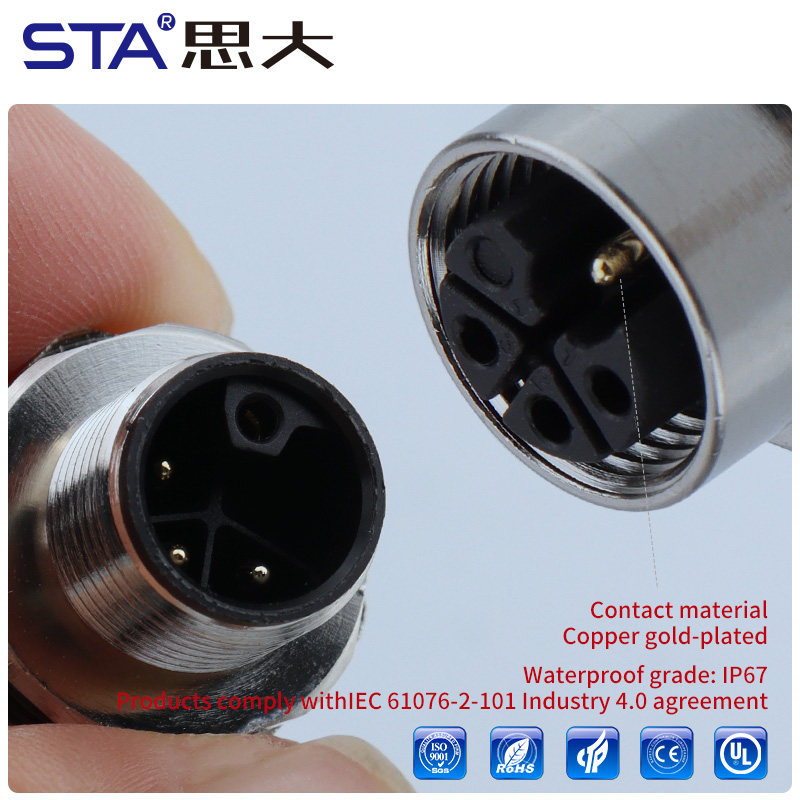

Позолоченные медные контакты обеспечивают низкое сопротивление и долгий срок службы даже при работе на токах до 16A.

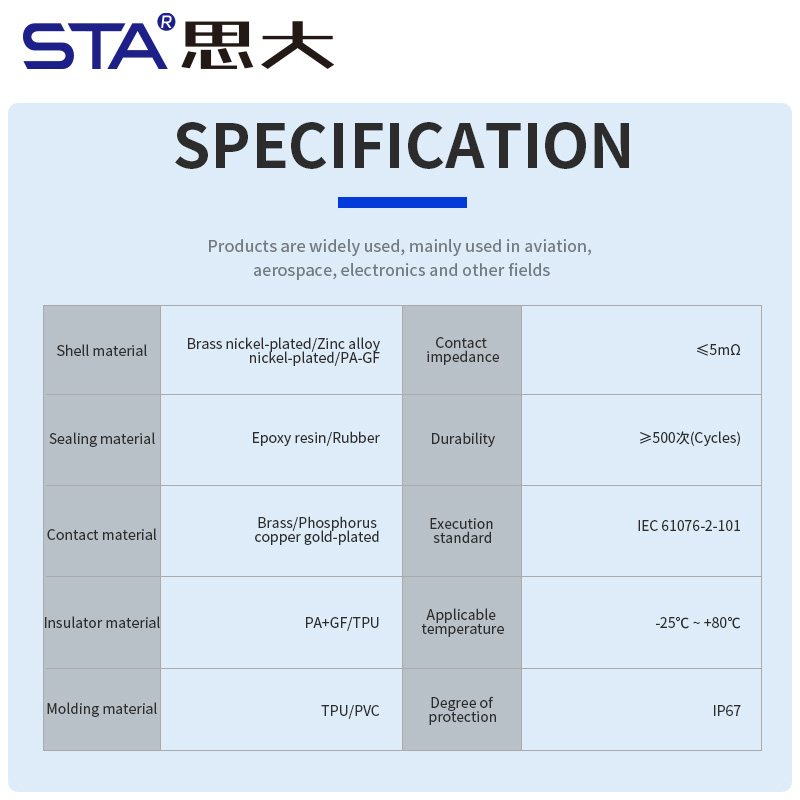

| Параметр | Технические характеристики |
| Тип разъёма | Металлическая розетка M12 L-Code (Power Type) |
| Количество контактов | 2 / 2+PE / 3+PE / 5 pin Число контактов |
| Крепление | фронтальный монтаж/тыльный монтажКрепление |
Тип подключения | Solder / PCB / Квадратный фланец |
| Материал корпуса | Латунь никелированная / Цинковый сплав никелированный / PA-GF |
| Номинальный ток | До 16A (зависит от полюсности) |
| Номинальное напряжение | 63V AC/DC (в зависимости от полюсности) |
Резьба | M16×1.5 / PG9 |
| Сечение проводников | 16 AWG |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
1. Промышленные роботы и сервоприводы
Используется для питания приводов, требующих компактных силовых разъёмов M12 L-код с высокой токовой нагрузкой.
2. Автоматизированные производственные линии
Подходит для модулей Industry 4.0, контроллеров питания и распределительных систем с разъёмами M12 power connector IP67.
3. Транспортировочное и упаковочное оборудование
Применяется в системах конвейеров, упаковочных машинах и устройствах маркировки, где требуется надёжный разъём с защитой IP67.
4. Станки с ЧПУ и промышленная электроника
Обеспечивает стабильное питание контроллеров и модулей, используя силовые разъёмы M12 L-код 16A/63V.
5. Логистические и складские системы
Используется в AGV, AMR и автотранспортных роботах с питающими разъёмами M12 L-код для устойчивой работы в сложной среде.
1. Чем отличается L-код от T-кода?
L-код рассчитан на высокие токи 16A для силовых линий. T-код обычно применяется для питания маломощных устройств в системах автоматизации.
2. Можно ли использовать разъём M12 L-код вне помещений?
Да, степень защиты IP67 позволяет использовать его на улице, в условиях влаги, пыли и вибраций.
3. Подходит ли разъём к кабелю 1.5 мм²?
Да, разъём поддерживает проводники до 16AWG/1.5 мм².
4. Есть ли версии с передним и задним монтажом?
Да, доступны Front / Back Mount и фланцевый вариант.
5. Совместим ли разъём с международными стандартами?
Полностью соответствует IEC 61076-2-101.
