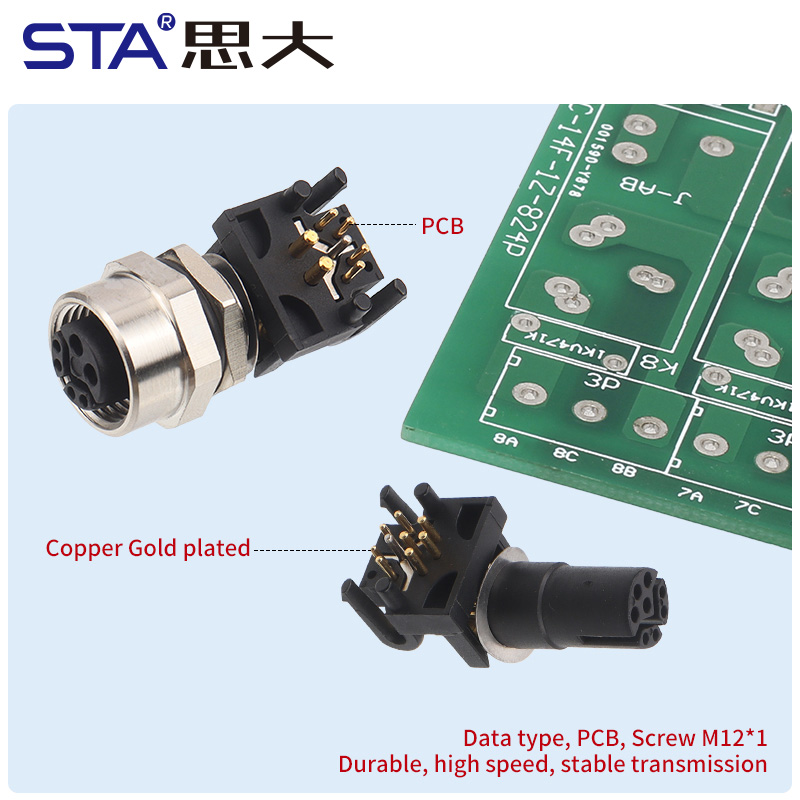

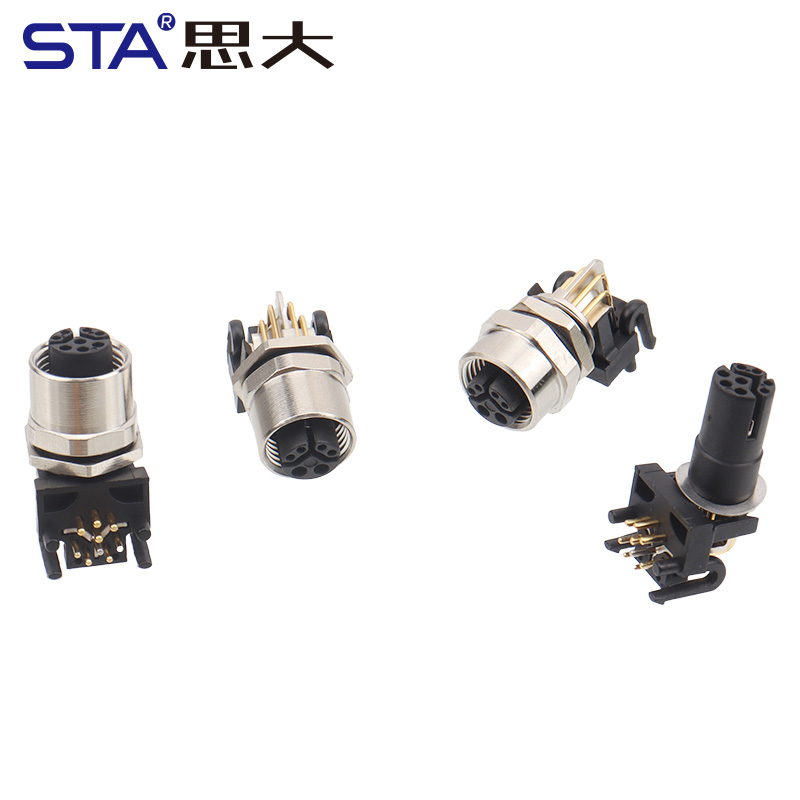

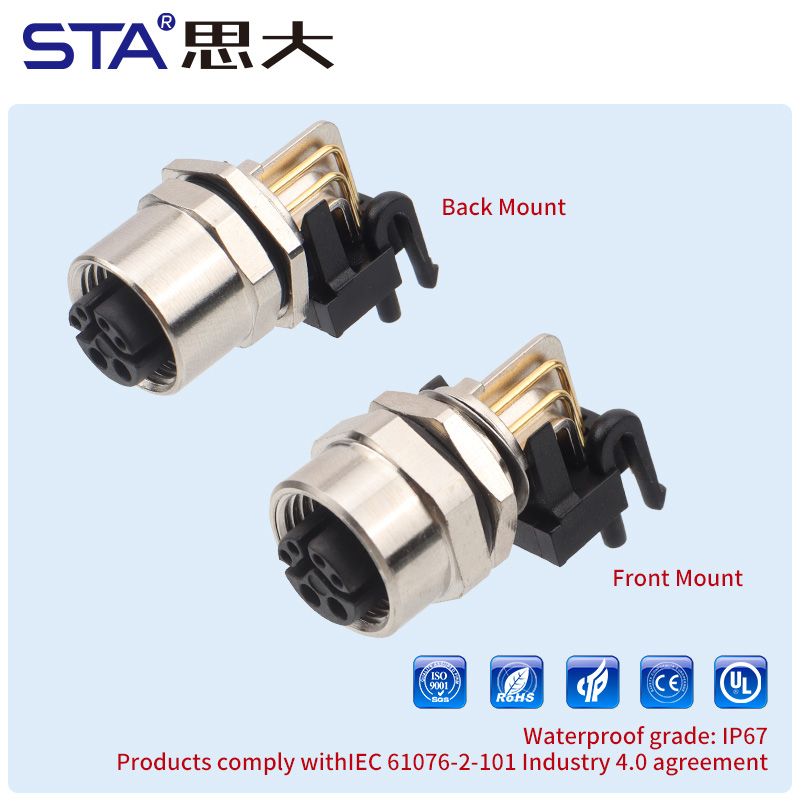

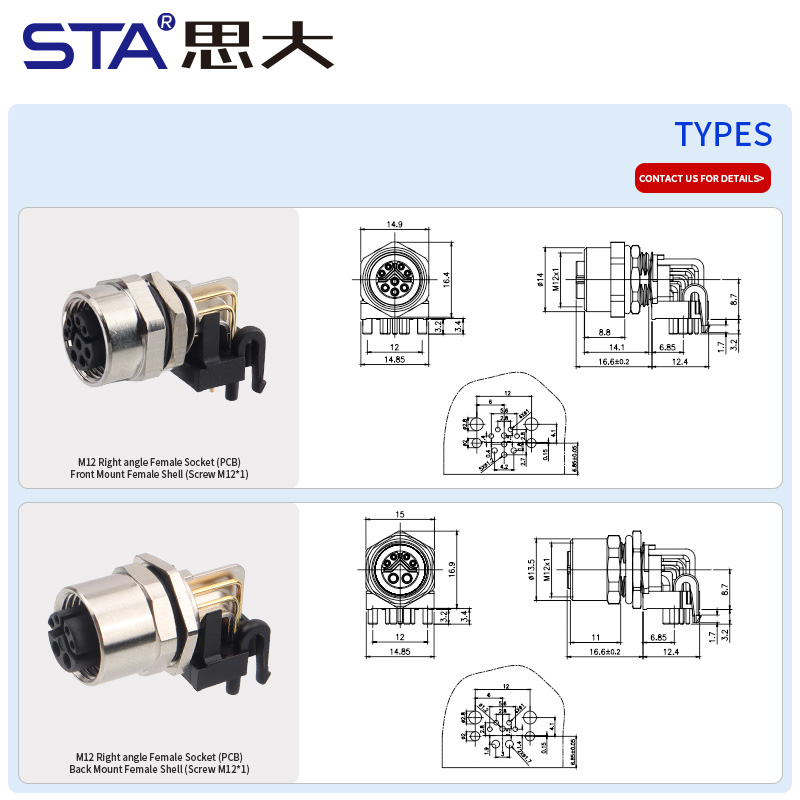

M12 Прямоугольный угловой разъём PCB, передний/задний монтаж

M12 угловой разъём (90°) типа Data для монтажа на печатную плату (PCB) обеспечивает стабильную передачу данных, устойчивость к вибрациям и защиту IP-уровня при установке в корпусах с передним или задним креплением. Модель оснащена резьбой M12×1 и позолоченными контактами для повышения проводимости и долговечности в промышленных сетях.

Модель:
M12 Y Code Right Angle Female Socket

Тип разъёма :	Корпус для переднего монтажа (M12×1) Корпус для заднего монтажа (M12×1)
Контакты / Кодировка(Pins)：:	6 контактов (Y-кодировка) 8 контактов (Y-кодировка)
SKU:
штат:

Количество:



Запрос цены Добавить в корзину

Описание Продукта

Преимущества продукта

1. Высокое качество передачи данных

Позолоченные медные контакты обеспечивают низкое сопротивление, стабильный сигнал и долговечную работу разъёма M12 Data Type в условиях вибраций и электромагнитных помех.

2. Гибкие варианты монтажа

Поддерживаются передний и задний монтаж с резьбой M12×1, что облегчает интеграцию разъёма в компактные устройства, шкафы управления и промышленную электронику.

3. Надёжная конструкция для промышленности

Корпус устойчив к вибрациям, ударам и температурным перепадам, что делает M12 PCB разъём идеальным для Industry 4.0, автоматизации и сетевых систем передачи данных.

4. Совместимость с высокоскоростными протоколами

Разъём оптимизирован для стабильной передачи данных, подходит для датчиков, коммуникационных модулей, измерительных систем, включая промышленные Ethernet-приложения.

5. Универсальность применения

Доступен в версиях для прямого и углового крепления (90°), поддерживает высокую плотность монтажа на плате и подходит для компактных высокоскоростных устройств.

Параметр	Технические характеристики
Тип разъёма	M12 Data Type, угловой (90°)
Пол	Женский (Female)
Монтаж	Передний / задний монтаж
Тип подключения	PCB (печатная плата)
Передача данных	Ethernet Cat6A / 10 Gbps
Номинальный ток	6 pin: 0.5A/12A; 8 pin: 0.5A/6A
Номинальное напряжение	30V AC/DC (в зависимости от полюсности)
Тип подключения	Пайка (Solder) / Опрессовка (Crimp)
Материал контактов	Латунь / Фосфорная бронза, позолота
Рабочая температура	-40°C...+105°C
Сечение провода	0.14–0.50 мм² / 2×26AWG + 4×20AWG
Сопротивление контакта	≤5 мОм
Сопротивление изоляции	≥100 МОм

Применение продукта

Промышленные датчики и измерительные модули, требующие компактного M12 PCB разъёма с угловым исполнением для стабильной передачи данных.
Системы промышленного Ethernet, где используются M12 Data Type разъёмы для высокоскоростных цифровых интерфейсов.
Оборудование автоматизации и контроллеры, применяющие M12 90° разъёмы для экономии места внутри корпуса.
Робототехника и машины Industry 4.0, нуждающиеся в виброустойчивых M12 PCB коннекторах.
Коммуникационные блоки и PCB-модули, в которых требуется надёжный угловой M12 разъём для панельного монтажа.
