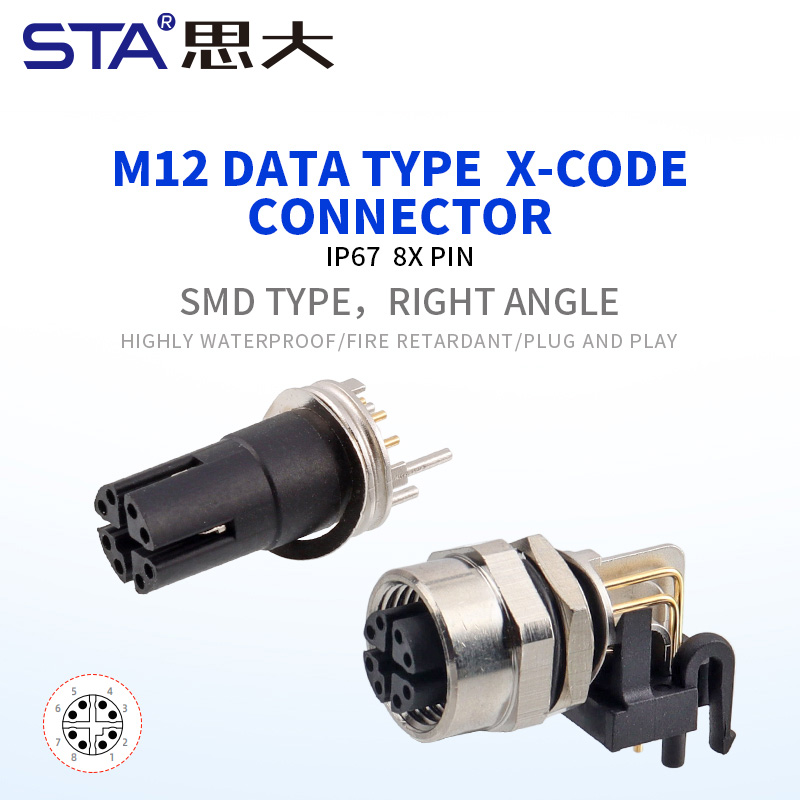

1. Высокоскоростная передача данных X-Code
Разъём M12 X-Code обеспечивает устойчивую передачу данных до 10 Gbit/s, поддерживает промышленные сети Ethernet, Profinet и IoT-системы. Конструкция гарантирует стабильность сигнала в условиях вибраций и электромагнитных помех.

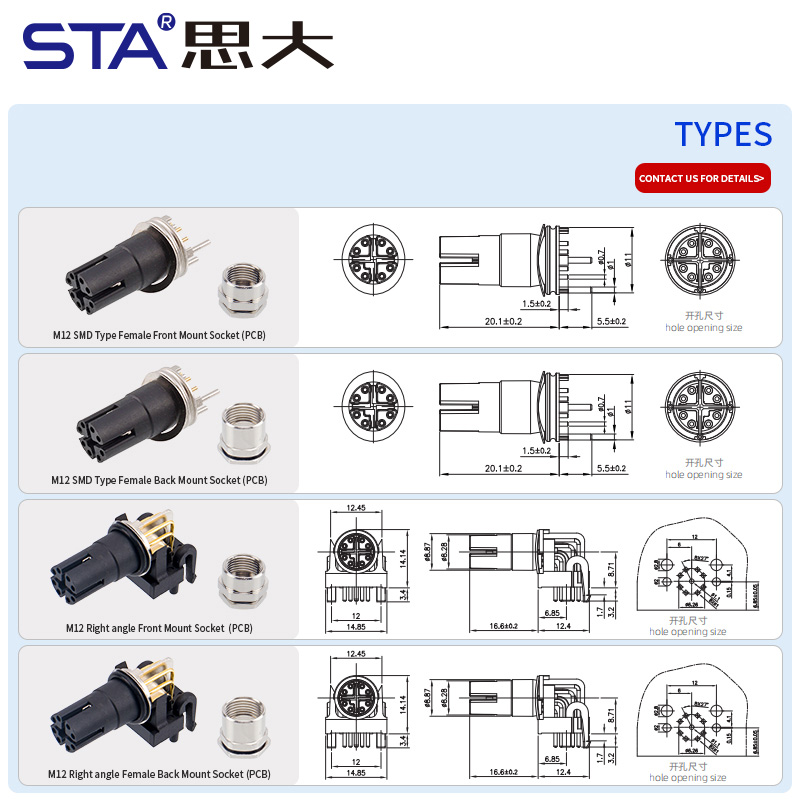

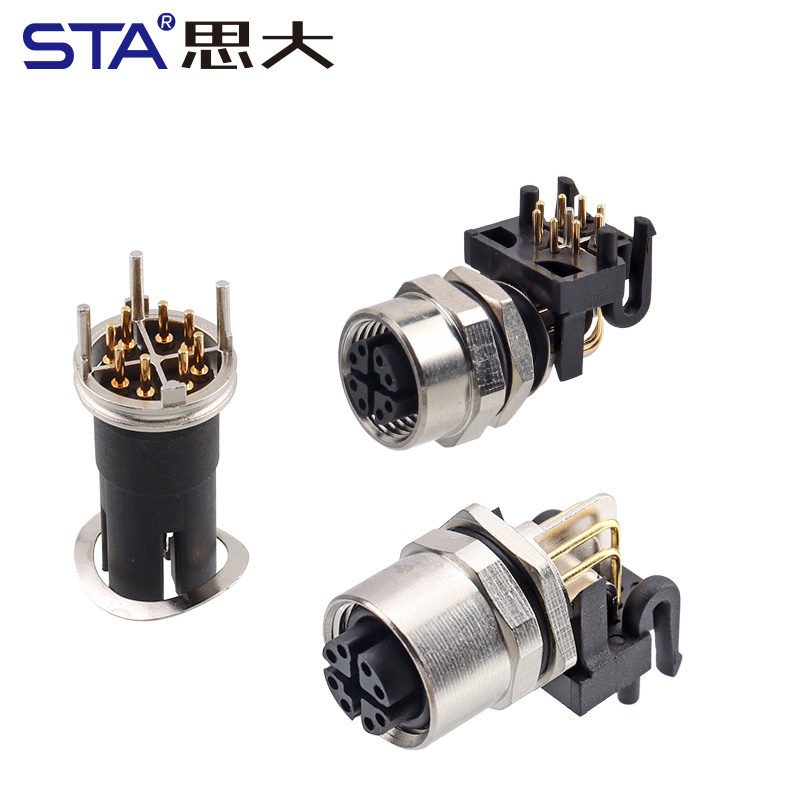

2. Гибкие варианты монтажа PCB / SMD

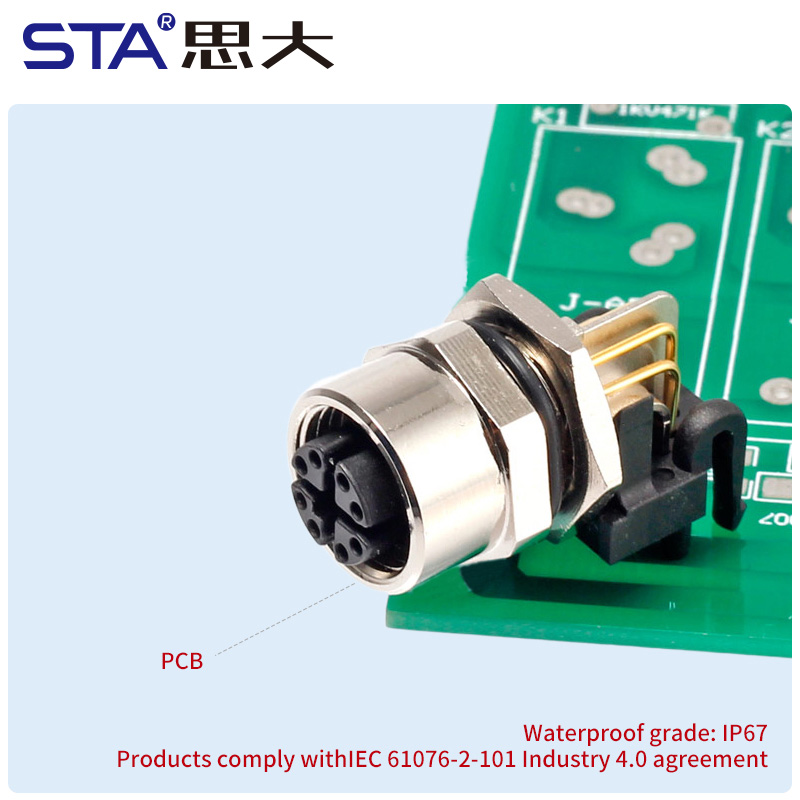

Модель доступна в исполнениях для PCB, SMD, переднего и заднего монтажа, что упрощает интеграцию в компактные платы управления, контроллеры и модульные коммуникационные устройства на производстве.
3. Защита IP67 и экранированная конструкция
Корпус из латуни или цинкового сплава с никелированием и качественный экран обеспечивают защиту от влаги, пыли, коррозии и ЭМ-интерференции, что крайне важно для промышленной автоматизации и сетевого оборудования.

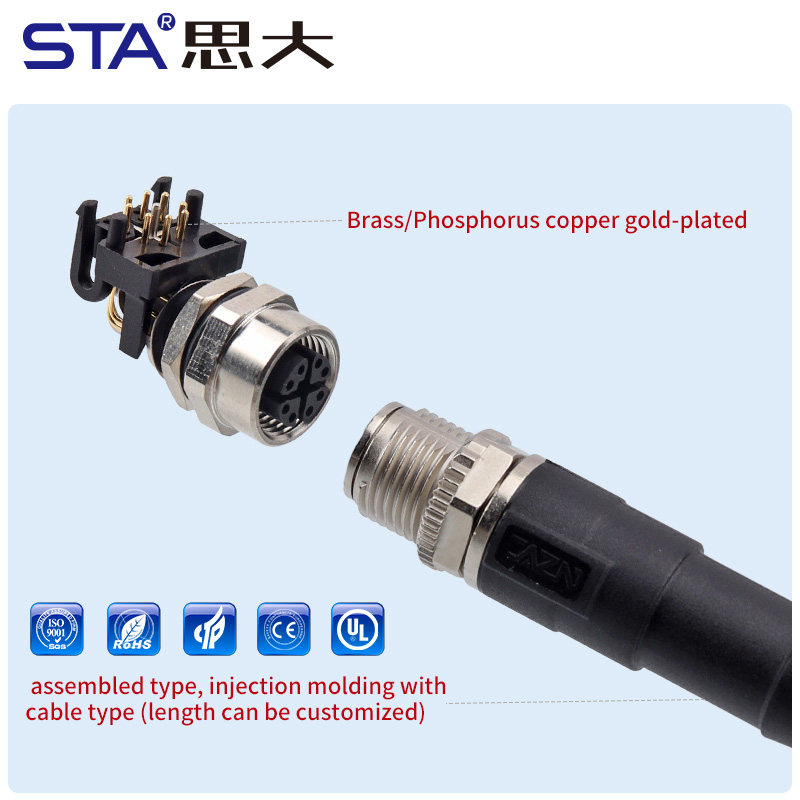

4. Надёжные контакты с позолоченным покрытием
Позолоченные контакты обеспечивают низкое переходное сопротивление, высокую износостойкость и стабильную проводимость при длительной эксплуатации. Разъём выдерживает тысячи циклов подключения и работу в неблагоприятных условиях.
5. Совместимость с Industry 4.0 и сетевой инфраструктурой
Поддержка стандартов M12 X-Code, Ethernet и промышленных протоколов делает разъём универсальным для систем роботизации, датчиков, станков, автоматизированных линий и оборудования высокоточной передачи данных.

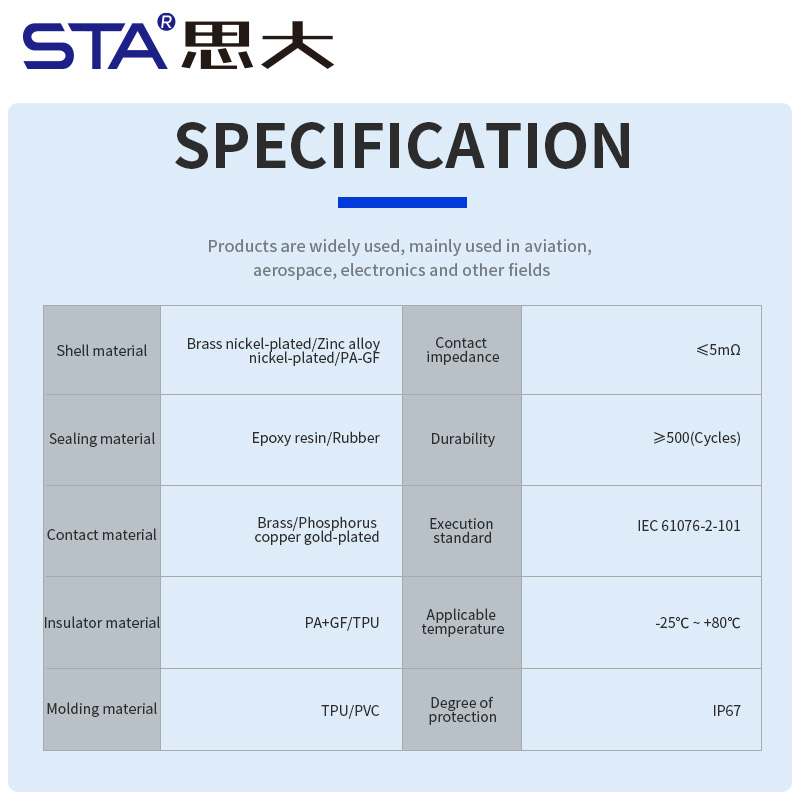

| Параметр | Технические характеристики |
| Тип разъёма | Разъём Для Передачи Данных |
| Пол | Женский (Female) |
| Монтаж | PCB / SMD / Передний / Задний / Угловой |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Передача данных | Ethernet Cat6A / 10 Gbps |
| Номинальный ток | До 0.5A (зависит от полюсности) |
| Номинальное напряжение | 60V AC / 50V DC (в зависимости от полюсности) |
Тип подключения | Пайка (Solder) / Опрессовка (Crimp) |
| Материал контактов | Латунь / Фосфорная бронза, позолота |
| Рабочая температура | -40°C...+105°C |
| Тип пайки | SMD / Through-Hole (сквозной монтаж) |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
1. Промышленные сети Ethernet и Profinet
Для высокоскоростного сетевого оборудования, маршрутизаторов, управляющих контроллеров и коммутаторов в автоматизированных системах.
2. Модульные устройства Industry 4.0
Используется в интеллектуальных сенсорах, PLC-модулях, IoT-платформах и современных автоматизированных линиях сбора данных.
3. Машиностроение и робототехника
Подходит для роботизированных комплексов, станков ЧПУ, модулей управления осями и узлов с повышенными вибрациями.
4. Транспортные и энергетические системы
Обеспечивает надёжную передачу сигналов в поездах, AGV-тележках, распределительных системах и оборудовании энергосетей.
5. Контрольно-измерительные приборы
Используется в высокоточных датчиках, измерительных устройствах, системах мониторинга и телеметрии.
1. Поддерживает ли разъём передачу 10G Ethernet?
Да, кодировка X-Code специально разработана для передачи до 10 Gbit/s.
2. Можно ли использовать разъём на улице?
Да, степень защиты IP67 позволяет использовать его в пыльных и влажных условиях.
3. Есть ли варианты углового исполнения?
Да, доступны варианты Right-Angle для компактной установки на платах.
4. Подходит ли разъём для вибронагруженного оборудования?
Да, корпус из металла и фиксирующая резьба обеспечивают высокую вибростойкость.
5. Доступен ли экранированный вариант?
Да, доступны версии с полным экранированием для защиты от ЭМ-помех.
