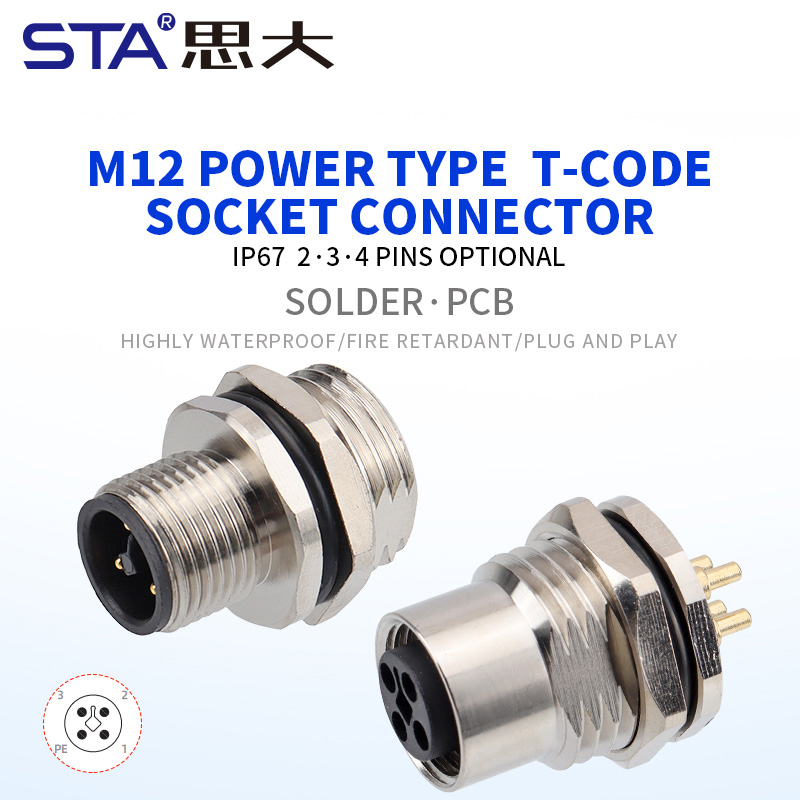

1. Усиленная конструкция для промышленной нагрузки

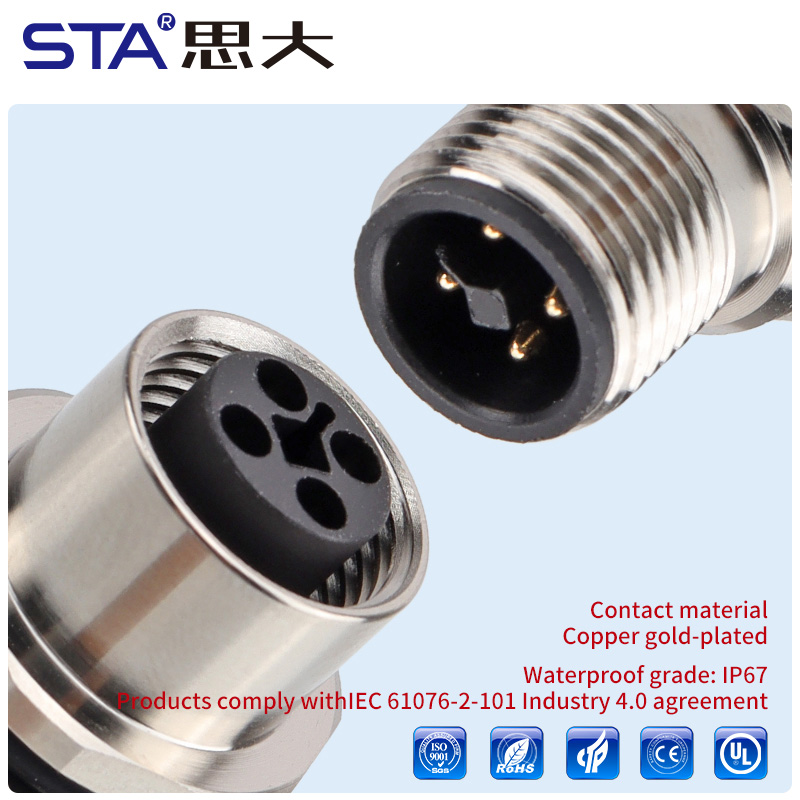

Металлический никелированный корпус, золочёные контакты и резьбовое соединение М16×1.5 обеспечивают высокую проводимость, устойчивость к коррозии и стабильную работу разъёма M12 T-Code в тяжёлых промышленных условиях.

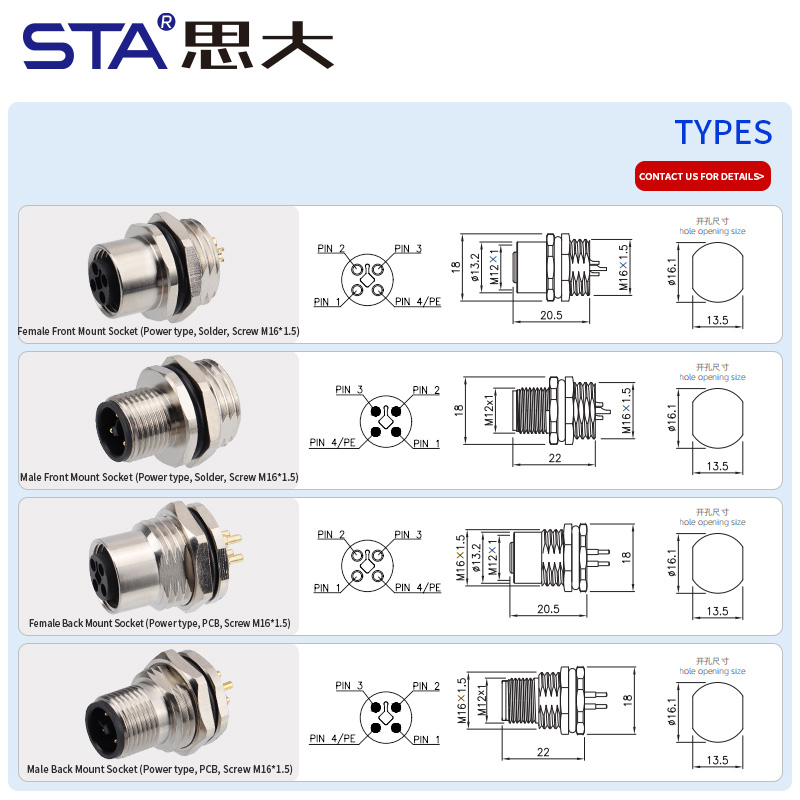

2. Универсальный монтаж: передний и задний
Разъём доступен в вариантах Front/Back Mount, включая квадратный фланец. Это облегчает установку в шкафах управления, распределительных коробках и на панелях оборудования с ограниченным пространством.
3. Питание 60V/12A для приводов и модулей
Конфигурации 2, 2+PE и 3+PE обеспечивают безопасную подачу питания для компактных двигателей, IO-систем, блоков распределения и питания датчиков в сетях Industry 4.0 и T-кодированных системах.
4. Полная защита IP67 для влажных зон
Герметизация IP67, резьбовые вводы PG9/М16×1.5 и надёжная фиксация исключают попадание влаги и пыли, что делает разъём идеальным для автоматики, транспорта и внешних установок.
5. Совместимость с T-Code и медными жилами 16AWG
Поддержка силовых требований 16AWG, низкое переходное сопротивление ≤5мΩ и совместимость с T-Code системами позволяют использовать разъём в высоконагруженных электрических цепях.
| Параметр | Технические характеристики |
| Тип разъёма | Металлическая розетка M12 T-Code (Power Type) |
| Количество контактов | 2 / 2+PE / 3+PE pin Число контактов |
| Крепление | фронтальный монтаж/тыльный монтажКрепление |
Тип подключения | Solder / PCB / Квадратный фланец |
| Материал корпуса | Латунь никелированная / Цинковый сплав никелированный / PA-GF |
| Номинальный ток | До 12A (зависит от полюсности) |
| Номинальное напряжение | 60V AC/DC (в зависимости от полюсности) |
Резьба | M16×1.5 / PG9 |
| Сечение проводников | 16 AWG |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Питание компактных двигателей и сервоприводов в автоматизированных линиях.
Подключение IO-модулей и распределительных блоков в системах Industry 4.0.
Электропитание датчиков и исполнительных механизмов с T-Code интерфейсом.
Машиностроение и робототехника, требующие компактных и надёжных силовых разъёмов.
Уличные шкафы управления и транспортное оборудование с защитой IP67.
1. Чем T-Code отличается от других кодировок M12?
T-Code используется для питания 60V/12A и предотвращает ошибочное подключение с сигнальными разъёмами.
2. Подходит ли разъём для влажных и пыльных сред?
Да, IP67 обеспечивает герметичность при наружных и промышленных установках.

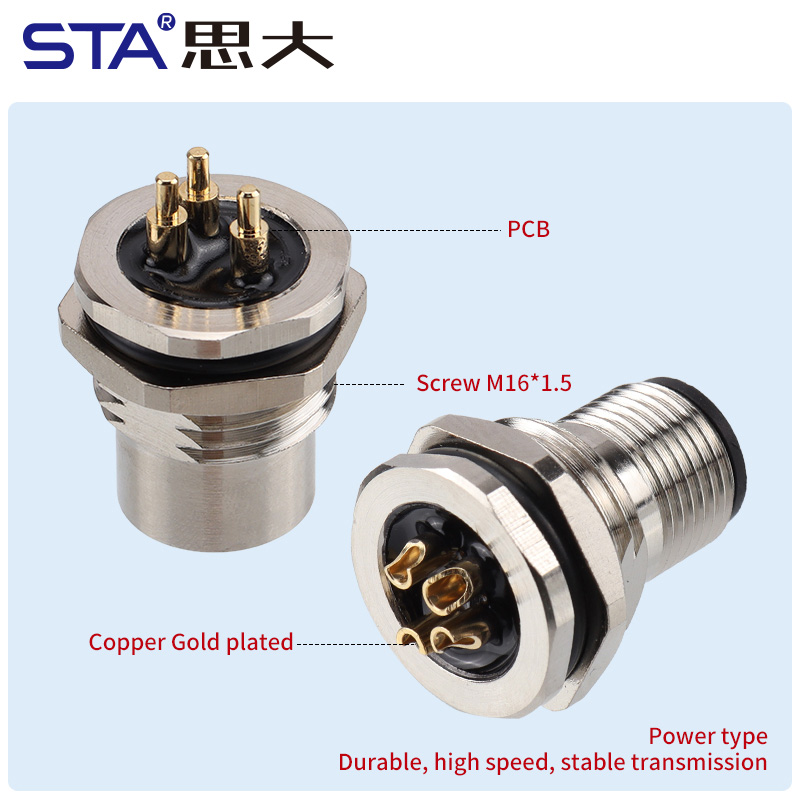

3. Можно ли использовать разъём для печатных плат?
Да, доступны версии PCB и пайки (Solder) для различного монтажа.
4. Какие кабельные вводы поддерживаются?
PG9 и M16×1.5 для кабелей различных диаметров.
5. Есть ли совместимость с существующими T-Code системами?
Да, разъём полностью соответствует стандарту кодировки T-Code для силовых линий.
