Высокая степень герметичности IP68: Наш водонепроницаемый разъем SP11 обеспечивает полную защиту от пыли и воды при длительном погружении. Это делает его идеальным выбором для уличного освещения и морской навигационной электроники.

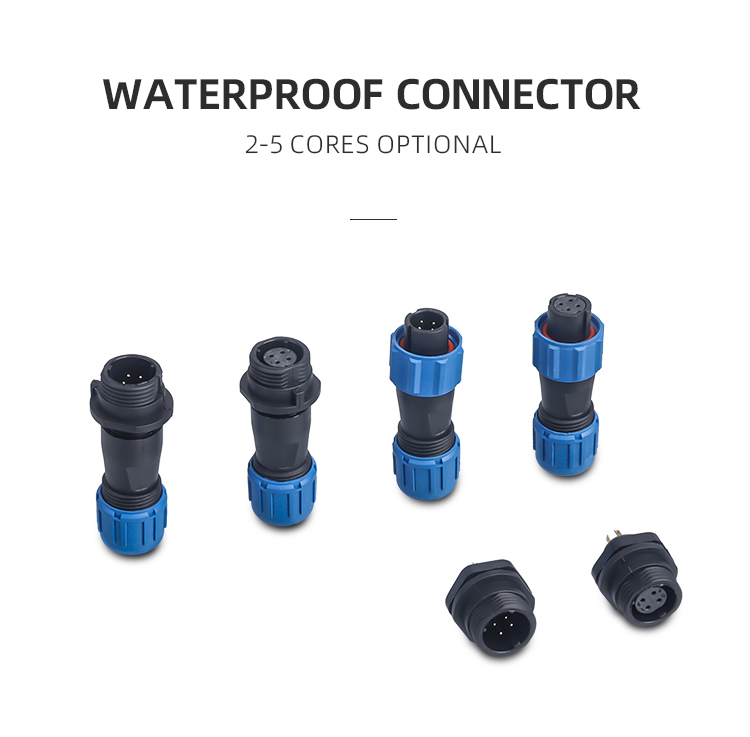

Надежные варианты монтажа: Мы предлагаем полный спектр конфигураций, включая Straight Male/Female Plug и Front Mount Socket. Такая гибкость позволяет инженерам легко интегрировать соединители в любые кабельные системы и приборные панели.
Превосходная термостойкость материалов: Изолятор из PPS выдерживает до 260°C, что критично для качественной пайки. В сочетании с корпусом из Nylon66 (V-0), этот промышленный разъем гарантирует высочайший уровень пожарной безопасности.
Стабильная электрическая проводимость: Латунные контакты с золотым напылением минимизируют сопротивление (5/10 мОм). Это обеспечивает бесперебойную передачу сигнала и питания даже после 500 циклов стыковки, предотвращая окисление в соленом тумане.
Широкий диапазон применения: Благодаря поддержке кабелей диаметром 4-12 мм и резьбовому сочленению, авиационный штекер SP11 устойчив к вибрациям, обеспечивая стабильное соединение в системах автоматизации и возобновляемой энергетики.

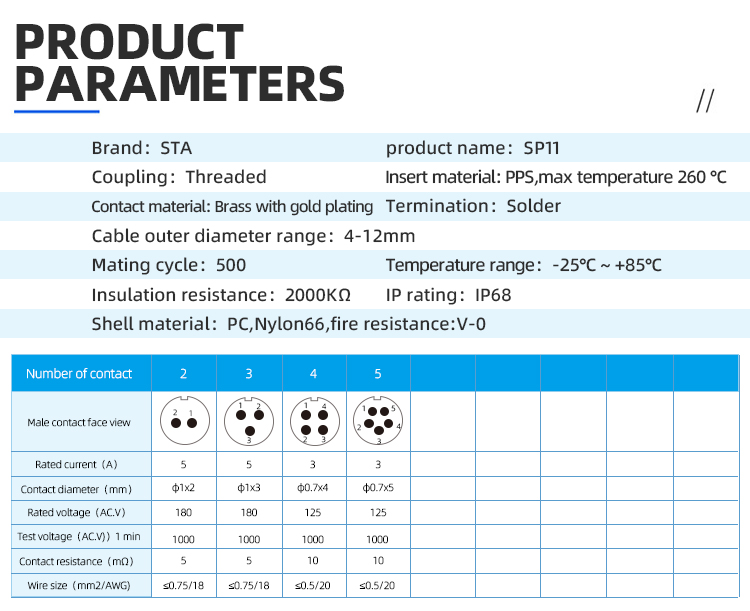

| Характеристика | Спецификация |
| Модель / Серия | SP11 (авиационный штекерный разъем) |
| Типы корпусов | Прямой штекер (штекер/гнездо), передняя розетка |
| Степень защиты | IP68 |
| Материал вставки | PPS (Макс. 260°C) |
| Контакты | Латунь с золотым напылением |
| Тип монтажа | Пайка (Solder) |
| Способ сочленения | Резьбовой (Threaded) |
| Диаметр кабеля | 4 - 12 мм |
| Рабочая температура | -25°C ~ +85°C |
| Сопротивление изоляции | 2000 МОм |
| Номинальный ток/напряжение | 5A/180V или 3A/125V |
| Огнестойкость | V-0 (Nylon66/PC) |

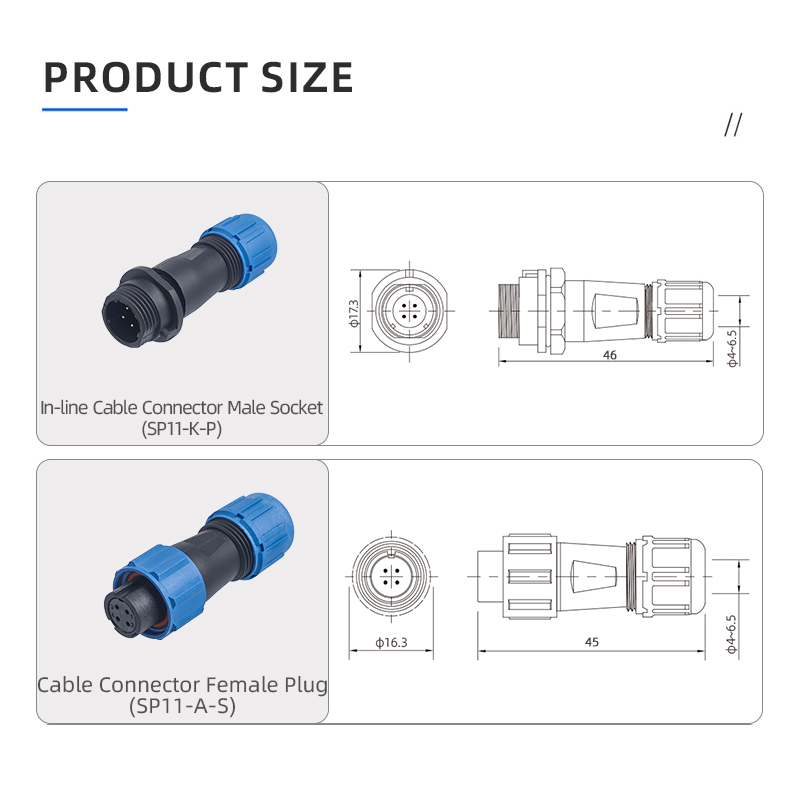

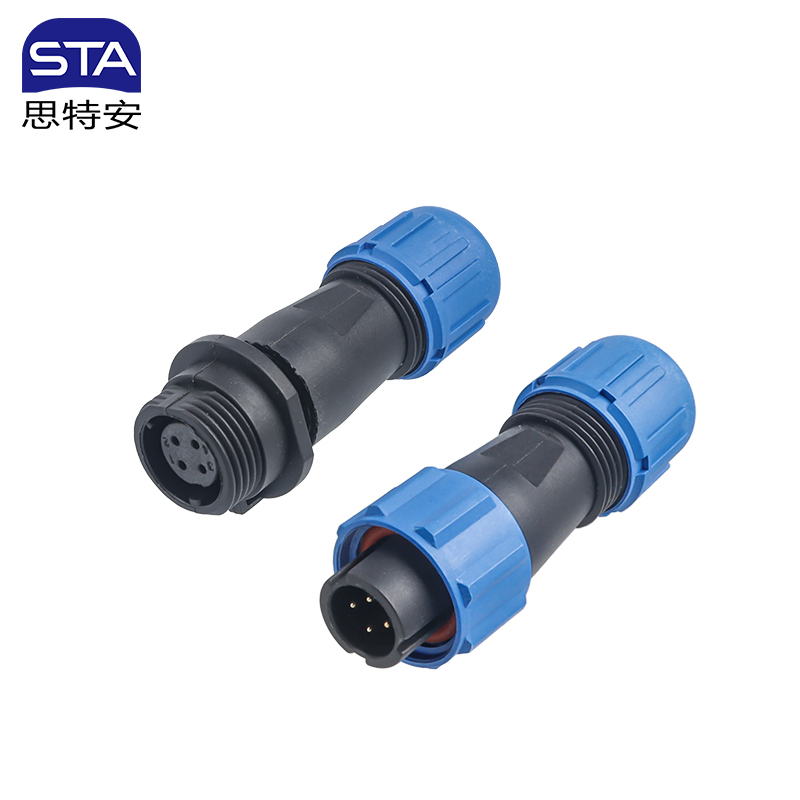

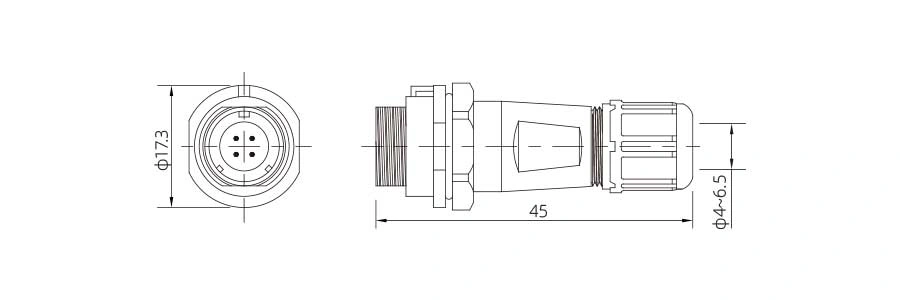

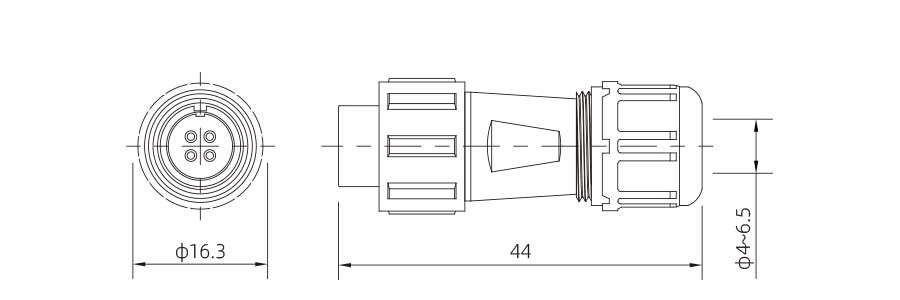

| Прямой штекер | Прямая розетка |
 |  |

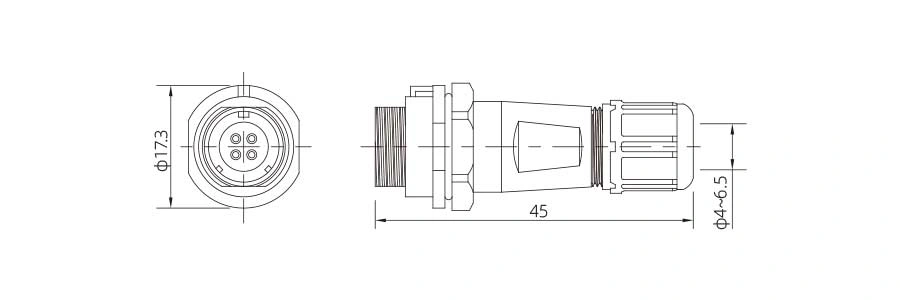

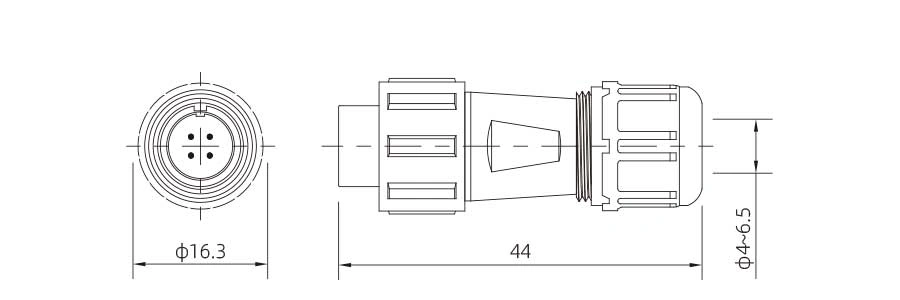

| Ответная прямая вилка | Ответная прямая розетка |
 |  |

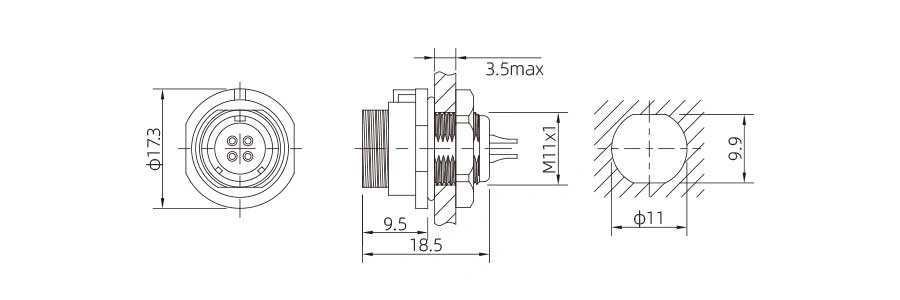

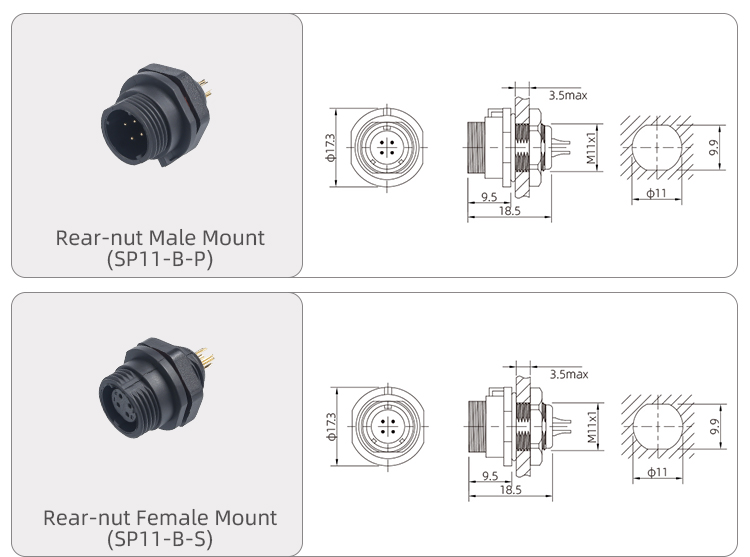

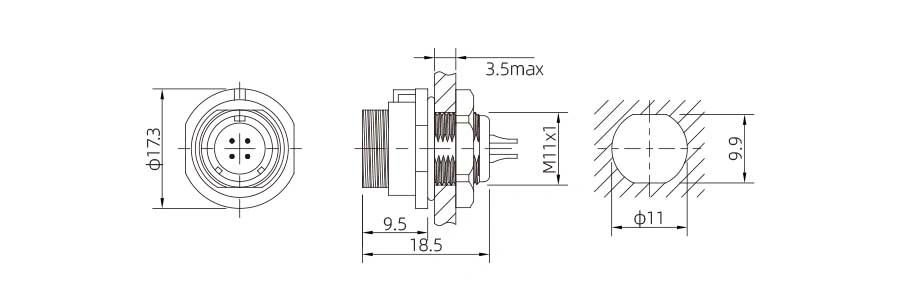

| Фронтальный монтаж Штекер | Фронтальный монтаж Гнездо |
 |  |
| Pins | 2 | 3 | 4 | 5 |
| Front view of insulator |  |  |  |  |
| Rated Current(A) | 5 | 5 | 3 | 3 |
| Contact diameter(mm) | φ1×2 | φ1×3 | φ0.7×4 | φ0.7×5 |
| Operating voltage(AC.V) | 180 | 180 | 125 | 125 |
| Pressure resistance(AC.V) 1 min | 1000 | 1000 | 1000 | 1000 |
| Contact resistance(mΩ) | 5 | 5 | 10 | 10 |
| Welding line gauge(mm²/AWG) | ≤0.75/18 | ≤0.75/18 | ≤0.5/20 | ≤0.5/20 |
Наружное светодиодное освещение: Идеально подходит как уличный герметичный разъем для прожекторов и архитектурной подсветки, работающих под дождем и снегом.
Морское оборудование: Применяется в качестве морского электрического соединителя для эхолотов, навигационных приборов и подводных датчиков благодаря коррозийной стойкости.
Промышленная автоматизация: Обеспечивает надежную связь для датчиков и контроллеров, где требуется компактный размер и защита от вибраций.
Системы видеонаблюдения: Используется для подключения камер наружного наблюдения, гарантируя чистоту видеосигнала в условиях высокой влажности.
Медицинское приборостроение: Подходит для переносного диагностического оборудования, требующего частой и надежной стыковки (Mating cycle > 500).
