Высокая степень герметичности IP68: Наш водонепроницаемый разъем SP11 обеспечивает полную защиту от пыли и воды при длительном погружении. Это делает его идеальным выбором для уличного освещения и морской навигационной электроники.

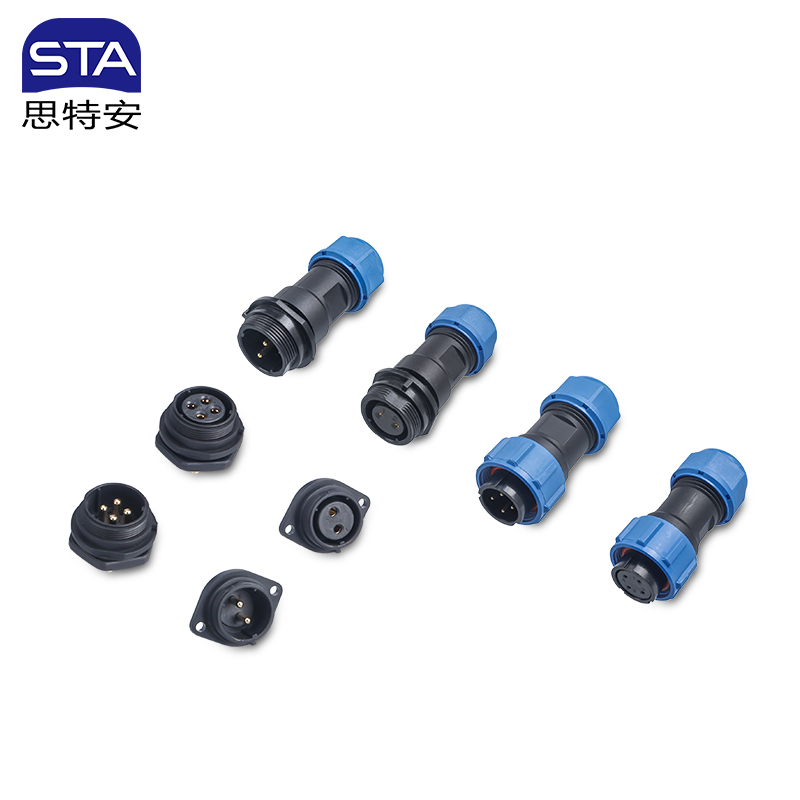

Надежные варианты монтажа: Мы предлагаем полный спектр конфигураций, включая Straight Male/Female Plug и Front Mount Socket. Такая гибкость позволяет инженерам легко интегрировать соединители в любые кабельные системы и приборные панели.
Превосходная термостойкость материалов: Изолятор из PPS выдерживает до 260°C, что критично для качественной пайки. В сочетании с корпусом из Nylon66 (V-0), этот промышленный разъем гарантирует высочайший уровень пожарной безопасности.
Стабильная электрическая проводимость: Латунные контакты с золотым напылением минимизируют сопротивление (5/10 мОм). Это обеспечивает бесперебойную передачу сигнала и питания даже после 500 циклов стыковки, предотвращая окисление в соленом тумане.
Широкий диапазон применения: Благодаря поддержке кабелей диаметром 4-12 мм и резьбовому сочленению, авиационный штекер SP11 устойчив к вибрациям, обеспечивая стабильное соединение в системах автоматизации и возобновляемой энергетики.
| Характеристика | Спецификация |

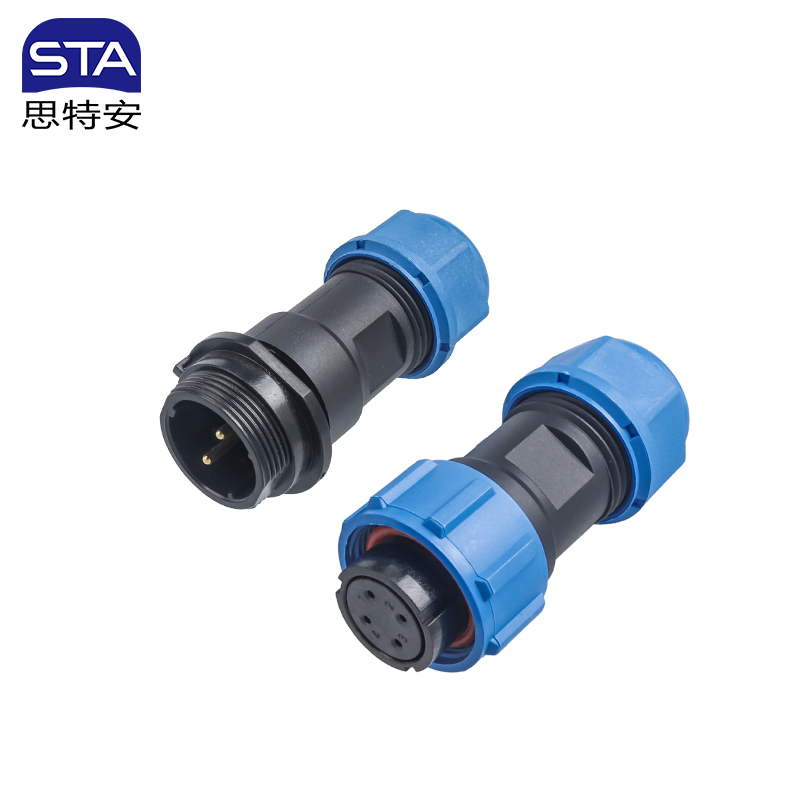

| Модель / Серия | SP17 (авиационный штекерный разъем) |
| Количество контактов (Pin) | 2, 3, 4, 5, 7, 9, 10 |
| Степень защиты | IP68 (Полная герметичность) |
| Материал вставки | PPS (Макс. 260°C) |
| Контакты | Латунь с золотым напылением |
| Тип монтажа | Пайка (Solder) |
| Способ сочленения | Резьбовой (Threaded) |
| Диаметр кабеля | 7 - 10 мм |
| Рабочая температура | -25°C ~ +85°C |
| Сопротивление изоляции | 2000 МОм |
| Номинальный ток | 10A (2-5 Pin) / 5A (7-10 Pin) |
| Номинальное напряжение (AC.V) | 500V / 400V (AC.V) |
| Огнестойкость | PC, Nylon66 (Огнестойкость: V-0) |
| Испытательное напряжение | 1500V / 1200V (AC.V 1 мин) |

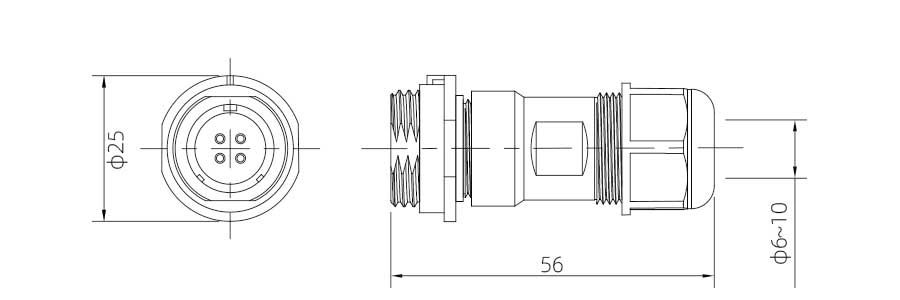

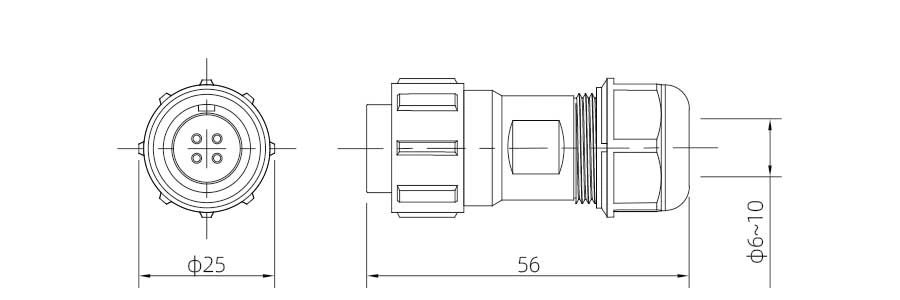

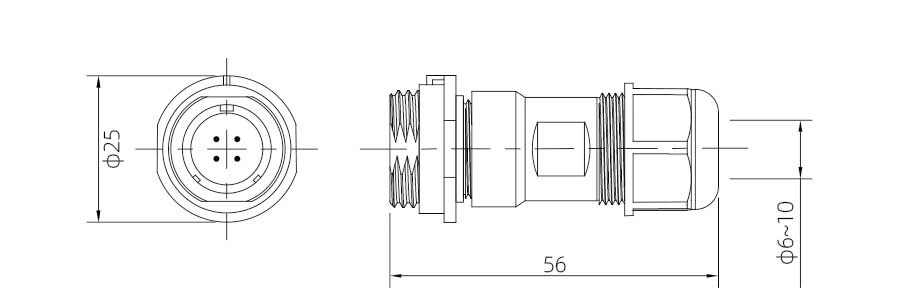

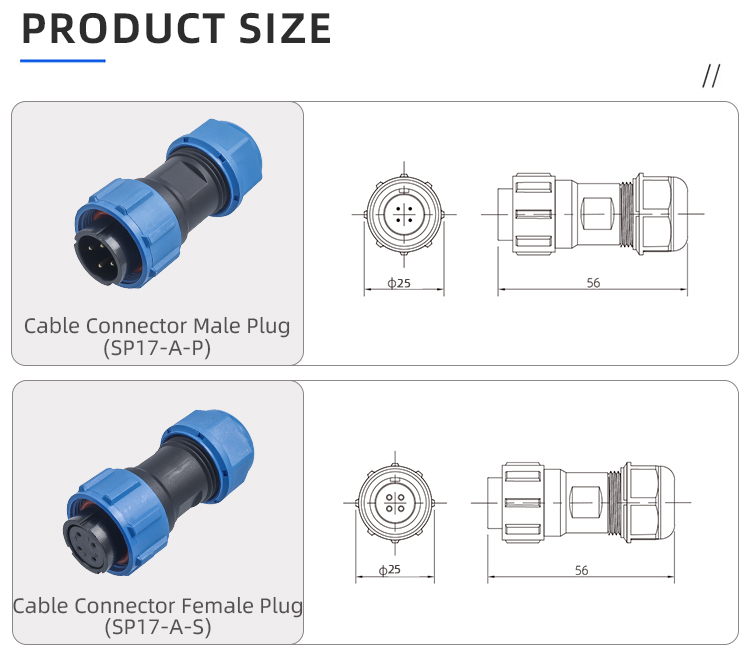

| Прямой штекер / Прямая вилка | Прямая розетка / Прямое гнездо |
 |  |
| Прямой ответный штекер | Прямое ответное гнездо |
 |  |

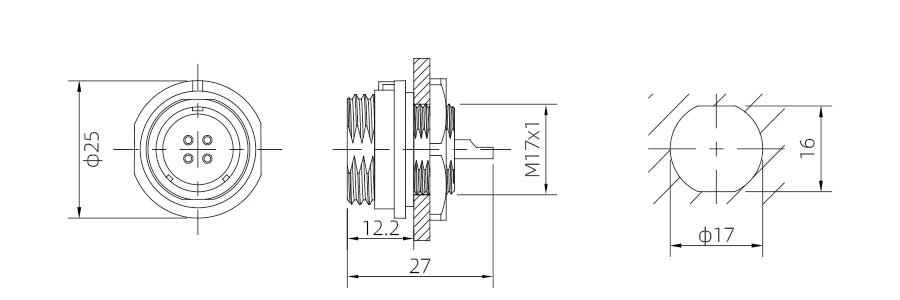

| Штекер для монтажа на переднюю панель | Гнездо для монтажа на переднюю панель |
 |  |

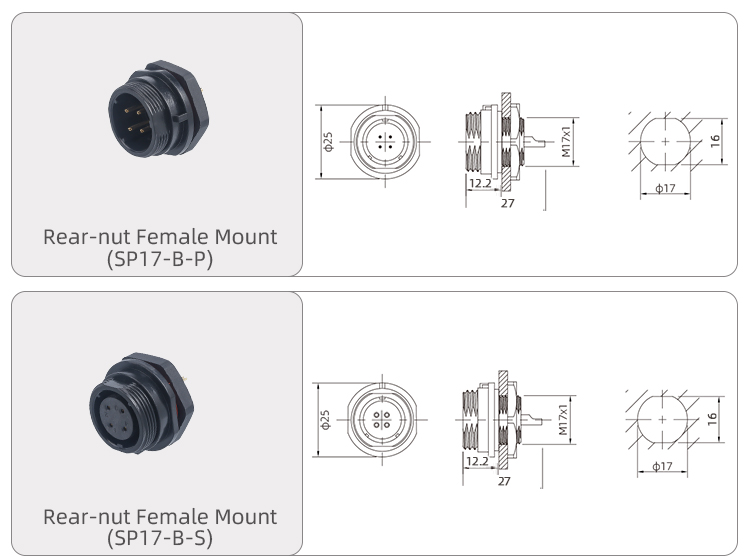

| Штекер для монтажа на заднюю панель | Гнездо для монтажа на заднюю панель |
| |

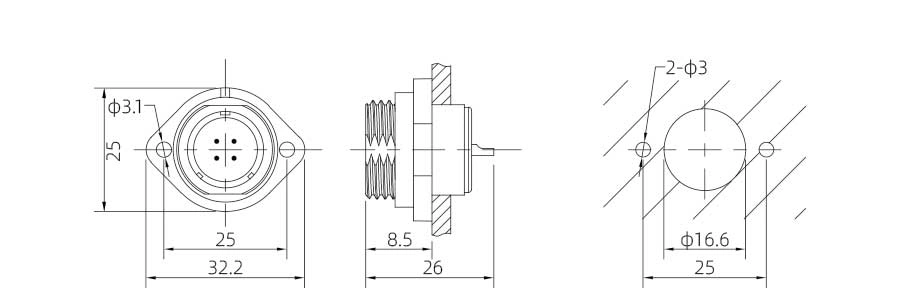

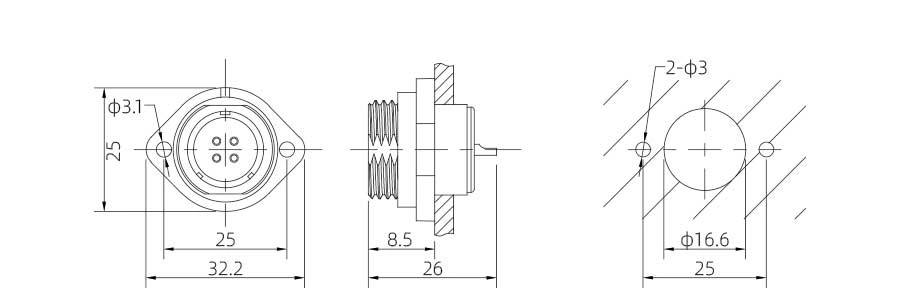

| Штекер с фланцем на 2 отверстия | Гнездо с фланцем на 2 отверстия |
 |  |
| Число контактов | 2 | 3 | 4 | 5 | 7 | 9 | 10 |
| Вид изолятора спереди |  |  |  |  |  |  |  |
Номинальный ток (А) | 10 | 10 | 5 | 5 | 5 | 5 | 5 |
Диаметр контакта (мм) | φ1.5×2 | φ1.5×3 | φ1×4 | φ1×5 | φ1×7 | φ1×9 | φ1×10 |
Рабочее напряжение (переменного тока) | 500 | 500 | 500 | 500 | 400 | 400 | 400 |
Сопротивление давлению (переменный ток) 1 мин | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 | 1200 |
Контактное сопротивление (мОм) | 2.5 | 2.5 | 5 | 5 | 5 | 5 | 5 |
Толщина сварочной линии (мм⊃2;/AWG) | ≤2/14 | ≤2/14 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 |
Промышленная автоматизация и ЧПУ: Используйте многоконтактный разъем SP17 для подключения серводвигателей и датчиков контроля, требующих надежной фиксации и защиты от масла.
Световое и сценическое оборудование: Идеально подходит для уличных LED-экранов и прожекторов как надежный разъем для наружного освещения с высоким напряжением.
Медицинская техника: Благодаря позолоченным контактам и стабильной передаче сигнала, разъем применяется в диагностическом оборудовании и аппаратах терапии.
Энергетика и транспорт: Подходит для зарядных станций и систем управления электротранспортом, где важна виброустойчивость и класс защиты IP68.
Телекоммуникации: Применяется в базовых станциях и портативных радиостанциях для герметичного соединения антенных фидеров и блоков питания.
