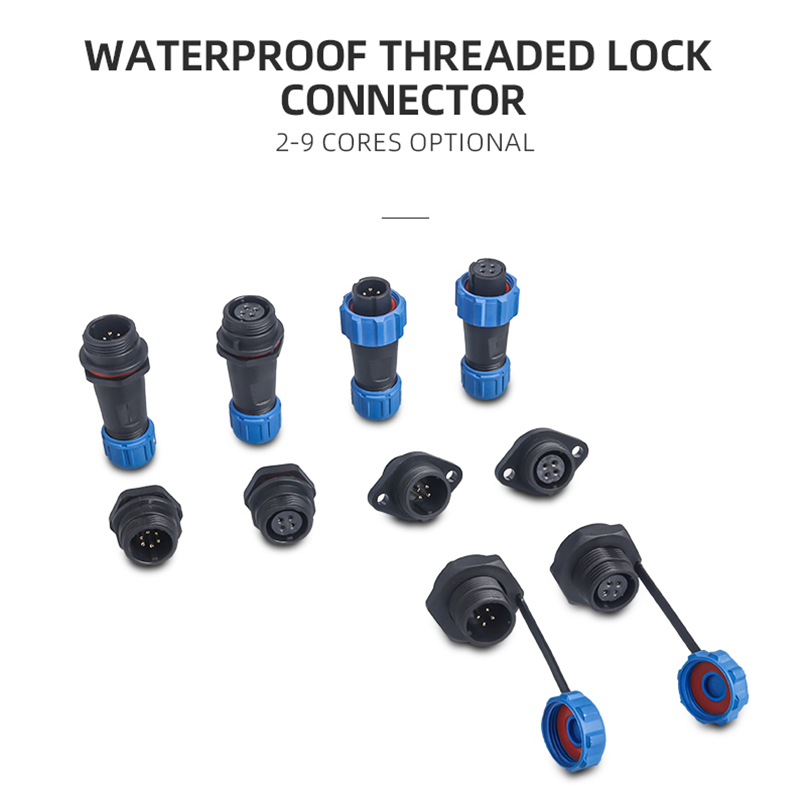

Высокая нагрузочная способность: Серия SP13 доступна в вариантах на 2, 3, 4, 5, 6, 7 и 9 контактов, SP13 выделяется среди аналогов, поддерживая токи до 25А, что делает его идеальным мощным разъемом для промышленного оборудования, электротранспорта и систем с высокими требованиями к питанию.
Двойной диапазон диаметров кабеля: Уникальная конструкция предлагает два варианта ввода кабеля: I (4-6.5 мм) и II (5-8 мм), обеспечивая универсальность применения и точную герметизацию для различных типов кабелей.

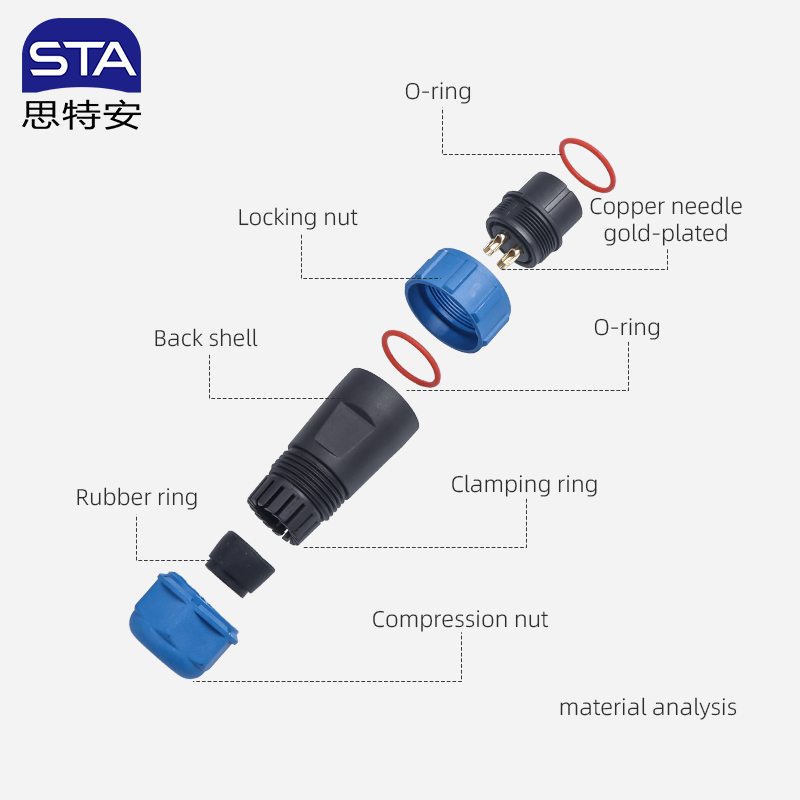

Безопасность и огнестойкость: Корпус из PC/Nylon66 с рейтингом V-0 и изолятор PPS обеспечивают высочайший стандарт пожарной безопасности, защищая оборудование в критически важных условиях эксплуатации.
IP68 Герметичность и надежность: Водонепроницаемый разъем IP68 гарантирует полную защиту от пыли и воды. Резьбовое соединение обеспечивает виброустойчивую фиксацию, предотвращая случайное разъединение в движущихся системах.
Долговечность контактов: Латунные контакты с толстым слоем золотого напыления обеспечивают низкое контактное сопротивление (5/10 мОм) и стабильную работу в течение более 500 циклов сочленения, что подтверждает длительный срок службы изделия.

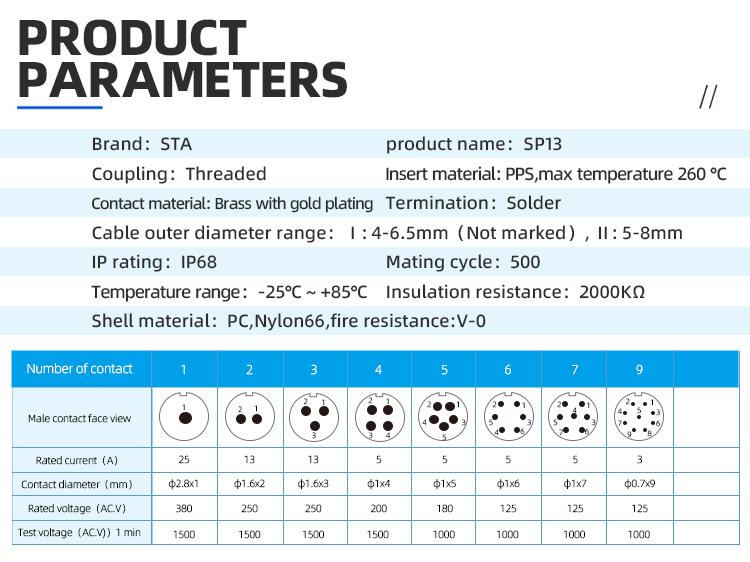

| Характеристика | Спецификация |
| Модель / Серия | SP13 (авиационный штекерный разъем) |
| Типы корпусов | Прямой штекер (штекер/гнездо), передняя розетка |
| Степень защиты | IP68 |
| Материал вставки | PPS (Макс. 260°C) |
| Контакты | Латунь с золотым напылением |
| Тип монтажа | Пайка (Solder) |
| Способ сочленения | Резьбовой (Threaded) |
| Диаметр кабеля | I: 4-6.5 мм, II: 5-8 мм |
| Рабочая температура | -25°C ~ +85°C |
| Сопротивление изоляции | 2000 МОм |
| Номинальный ток | 25A / 13A / 5A / 3A |
| Номинальное напряжение (AC.V) | 380V / 250V / 200V / 180V / 125V |
| Огнестойкость | PC, Nylon66 (Огнестойкость: V-0) |
| Контактное сопротивление | 5 мОм / 10 мОм |

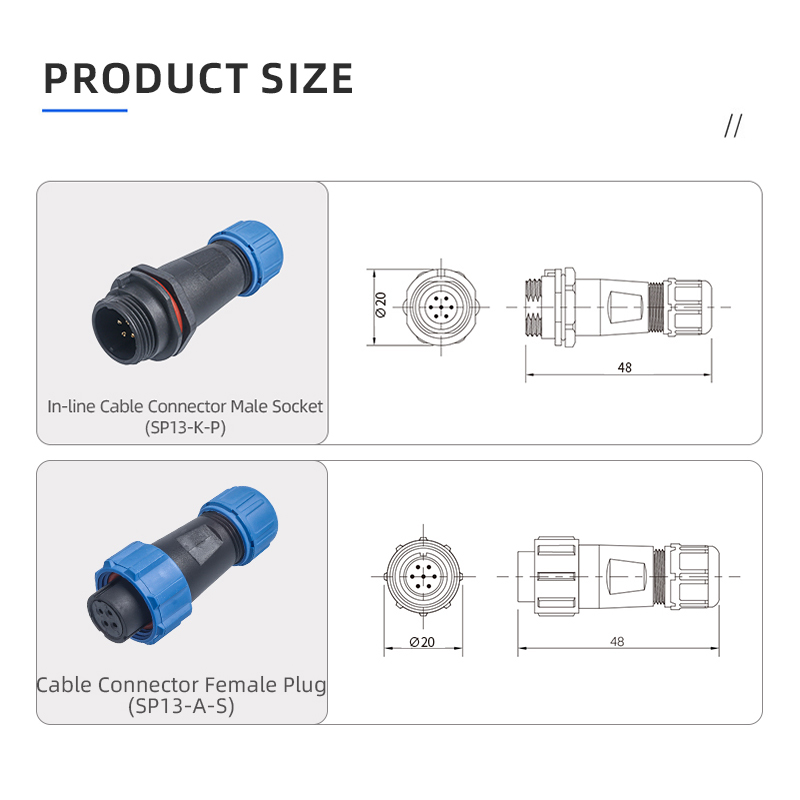

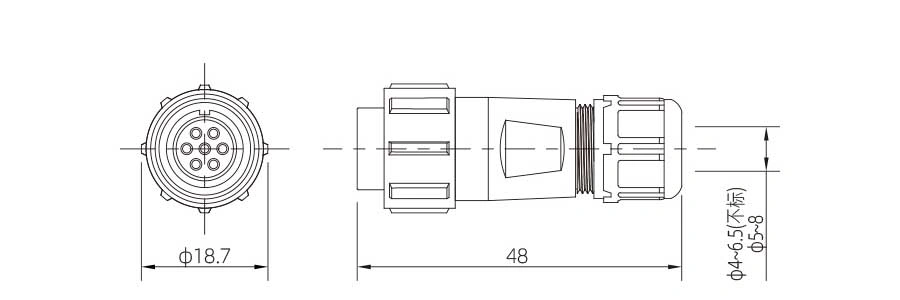

| Прямой Мужской штекер | Прямой Розетка штекер |
 |  |

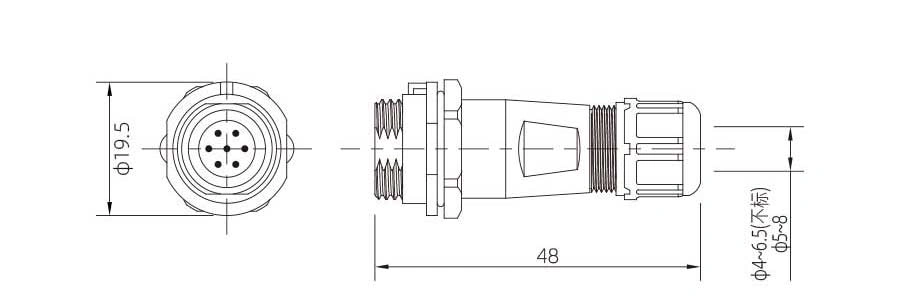

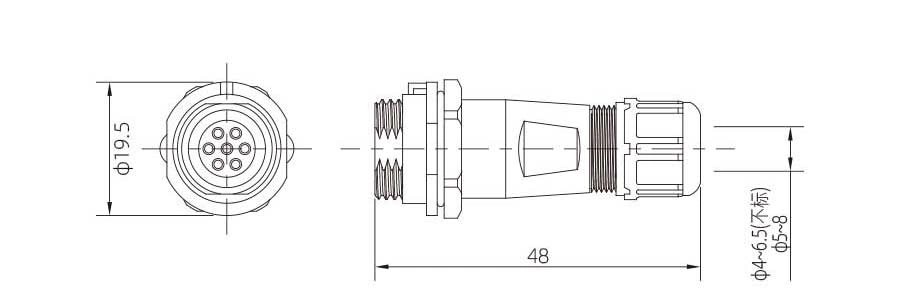

| Прямой ответный штекер | Прямое ответное гнездо |
 |  |

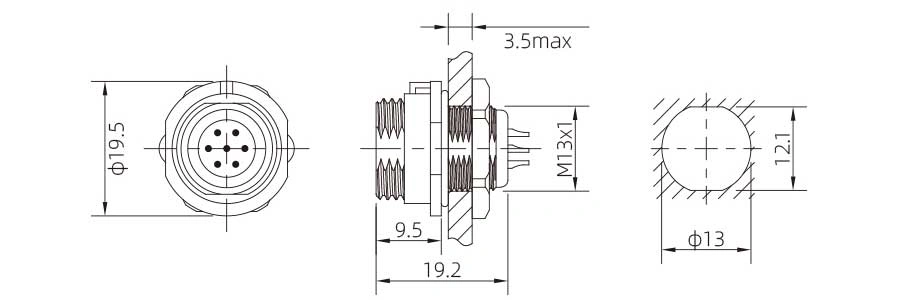

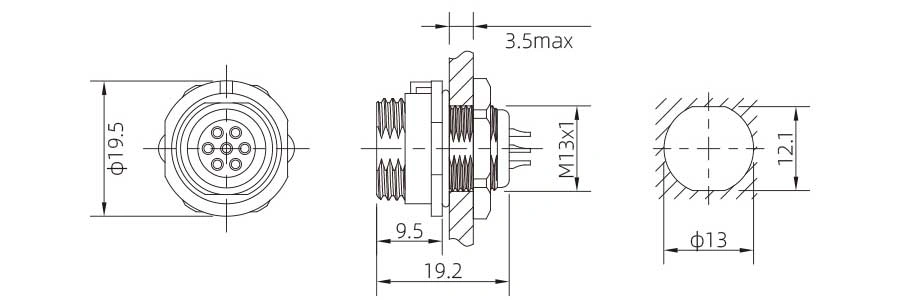

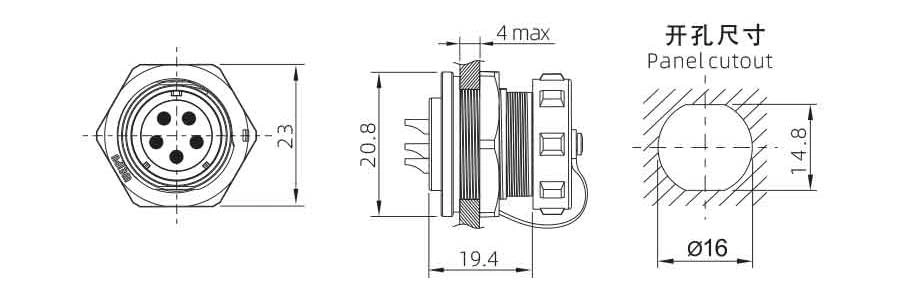

| Штекер для монтажа на переднюю панель | Гнездо для монтажа на переднюю панель |
 |  |

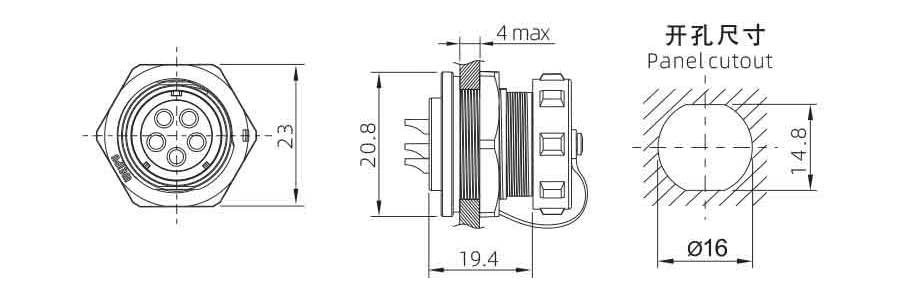

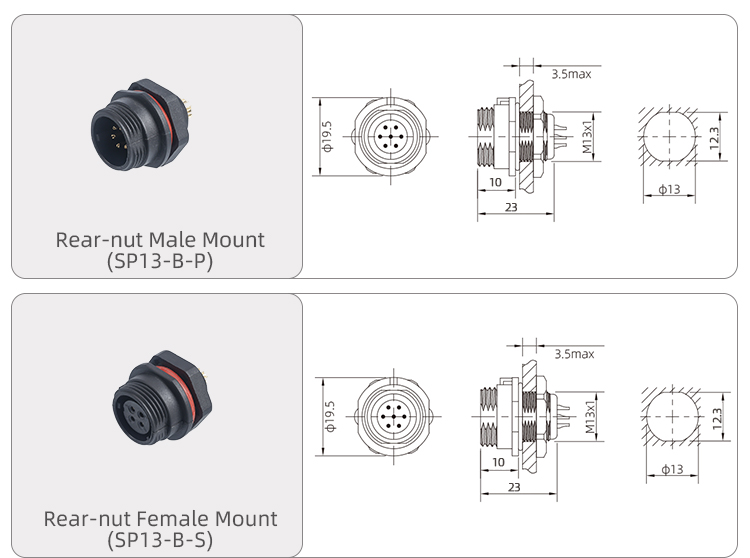

| Штекер для монтажа на заднюю панель | Гнездо для монтажа на заднюю панель |
 |  |

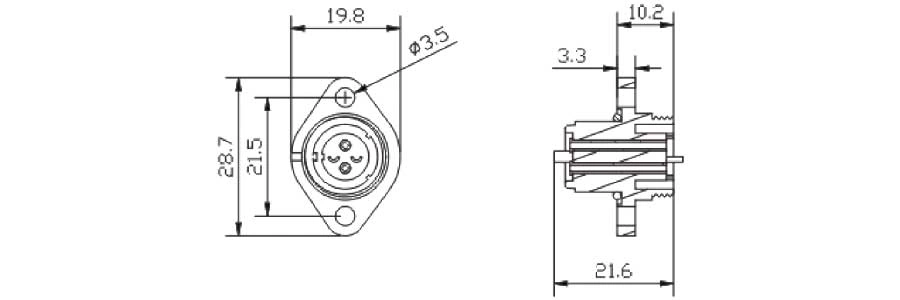

| Штекер с фланцем на 2 отверстия | Гнездо с фланцем на 2 отверстия |
 | |
| Число контактов | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 9 |
Номинальный ток (А) |  |  |  |  |  |  |  |  |
Номинальный ток (А) | 25 | 13 | 13 | 5 | 5 | 5 | 5 | 3 |
Диаметр контакта (мм) | φ2.8×1 | φ1.6×2 | φ1.6×3 | φ1.0×4 | φ1.0×5 | φ1.0×6 | φ1.0×7 | φ0.7×9 |
Рабочее напряжение (переменного тока) | 380 | 250 | 250 | 200 | 180 | 125 | 125 | 125 |
Сопротивление давлению (переменный ток) 1 мин | 1500 | 1500 | 1500 | 1500 | 1000 | 1000 | 1000 | 1000 |
Контактное сопротивление (мОм) | - | 2.5 | 2.5 | 5 | 5 | 5 | 5 | 10 |
Толщина сварочной линии (мм⊃2;/AWG) | - | ≤2/14 | ≤2/14 | ≤0.75/18 ≤0.5/20 | ≤0.75/18 | ≤0.75/18 | ≤0.75/18 | ≤0.5/20 |
Системы электропитания высокой мощности: Идеально подходит как 25А промышленный разъем для станков с ЧПУ, сварочного оборудования и мощных насосов.
Транспорт и автоматизация: Применяется в железнодорожном и автомобильном оборудовании, где требуется виброустойчивый авиационный штекер с высоким номинальным напряжением (380В).
Телекоммуникации и базовые станции: Обеспечивает герметичное и надежное подключение внешних антенн и оборудования 5G.
Сельскохозяйственная техника: Используется в полевых условиях для подключения водонепроницаемых датчиков и исполнительных механизмов, подверженных воздействию влаги и пыли.
Морские и оффшорные платформы: Применяется как морской разъем IP68 для систем управления и освещения на судах и буровых платформах.
