Сверхвысокий номинальный ток: SP21 является лидером в линейке, обеспечивая передачу тока до 45А. Это критически важно для мощного промышленного оборудования, электротранспорта и систем с высокими требованиями к питанию.
Широкий диапазон многоконтактных конфигураций: Доступны варианты от 2 до 14 контактов, что обеспечивает универсальность для любых задач — от силового питания до передачи сложных многоканальных сигналов управления.
Гибкость ввода кабеля: Конструкция предусматривает два диапазона диаметров кабеля: 4.5-7 мм и 7-12 мм. Это позволяет инженерам точно подобрать герметичный разъем под конкретную спецификацию кабеля без потери герметичности.
Безопасность и соответствие стандартам: Корпус из PC/Nylon66 с рейтингом огнестойкости V-0 и изолятор PPS (260°C) гарантируют максимальную пожарную безопасность и термостойкость при монтаже и эксплуатации.
Надежность в тяжелых условиях: Водонепроницаемый разъем IP68 с резьбовым сочленением устойчив к вибрациям и коррозии. Позолоченные контакты обеспечивают более 500 циклов стыковки с минимальным контактным сопротивлением.
| Характеристика | Спецификация |
| Модель / Серия | SP21 (авиационный штекерный разъем) |
| Количество контактов (Pin) | 2, 3, 4, 5, 7, 9, 12 |
| Степень защиты | IP68 (Полная герметичность) |
| Материал вставки | PPS (Макс. 260°C) |
| Контакты | Латунь с золотым напылением |
| Тип монтажа | Пайка (Solder) |
| Способ сочленения | Резьбовой (Threaded) |
| Диаметр кабеля | I: 4.5-7 мм, II: 7-12 мм |
| Рабочая температура | -25°C ~ +85°C |
| Сопротивление изоляции | 2000 МОм |
| Номинальный ток | 45A / 25A / 24A / 10A |
| Номинальное напряжение (AC.V) | 380V (для всех конфигураций) |
| Огнестойкость | PC, Nylon66 (Огнестойкость: V-0) |
| Контактное сопротивление | 5 мОм / 10 мОм |

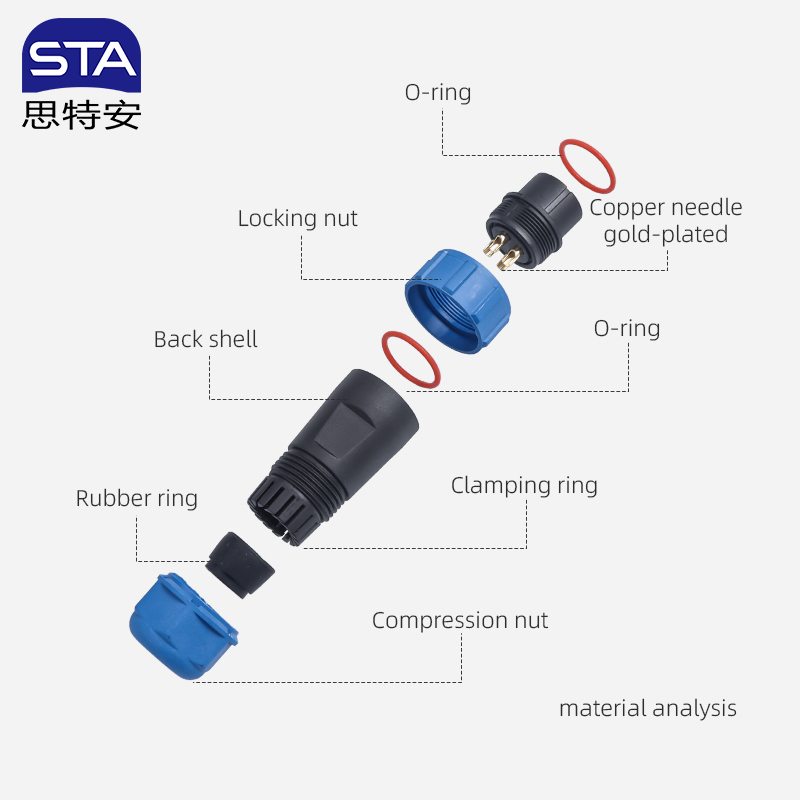

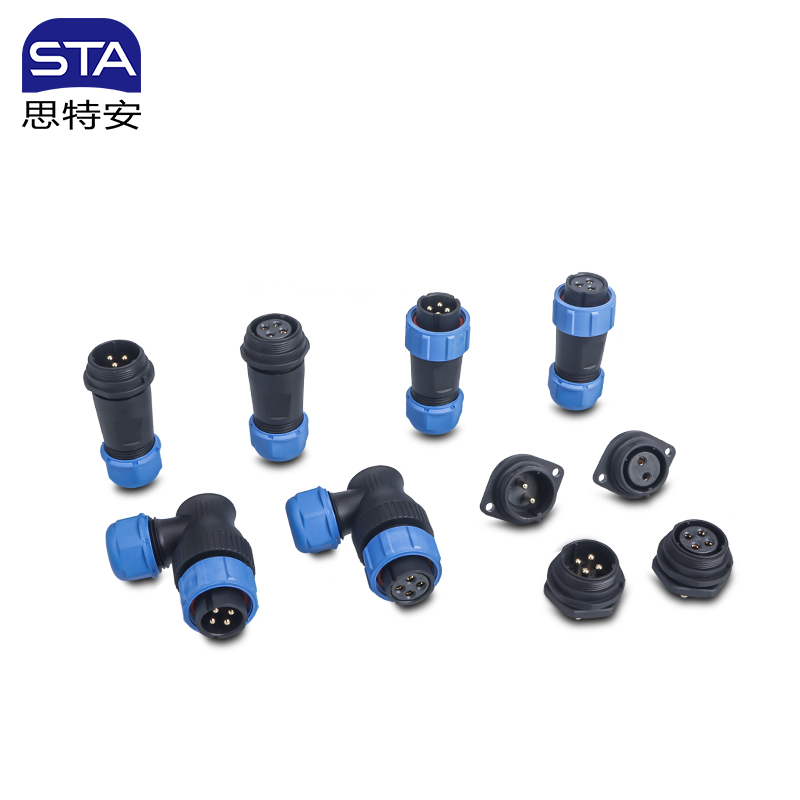

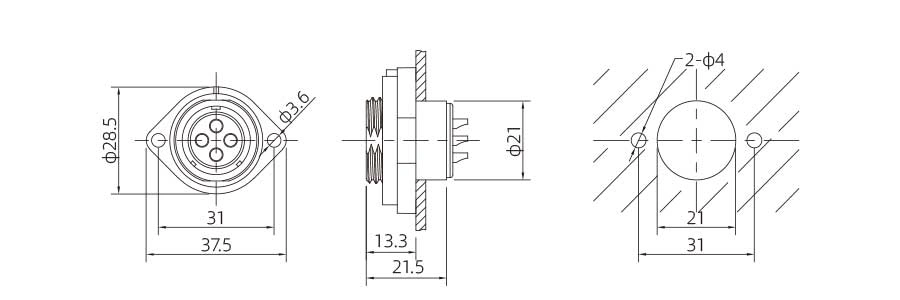

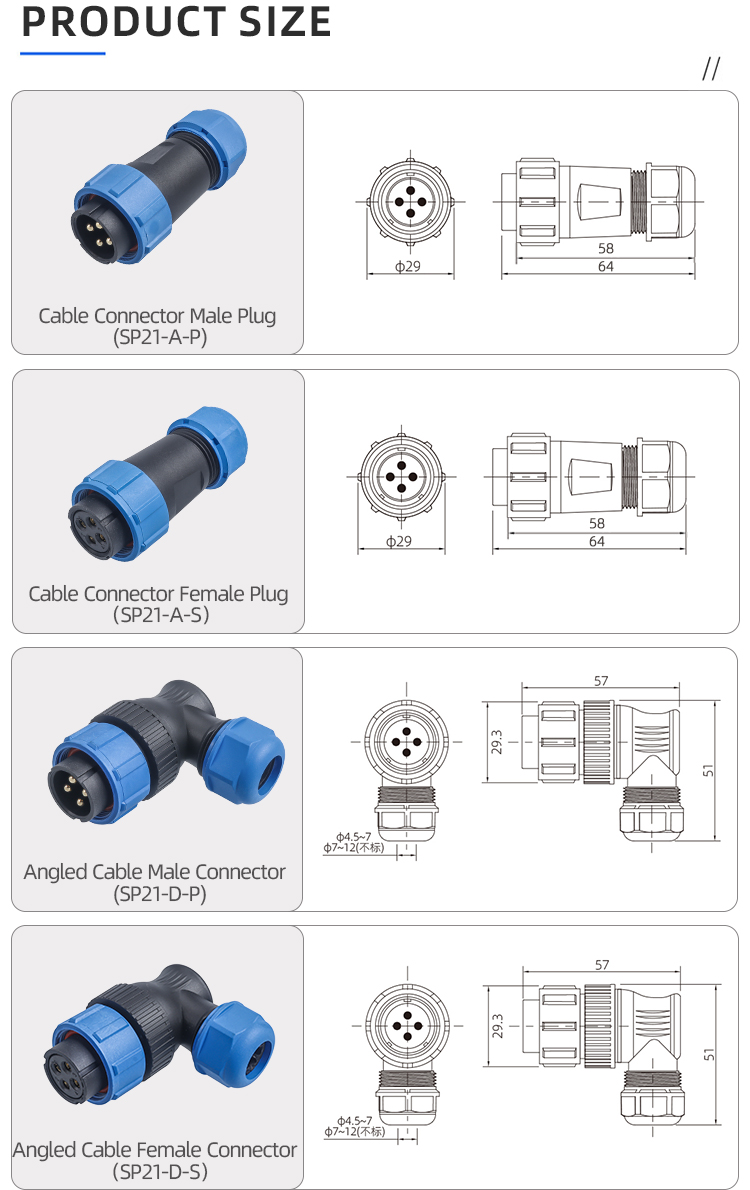

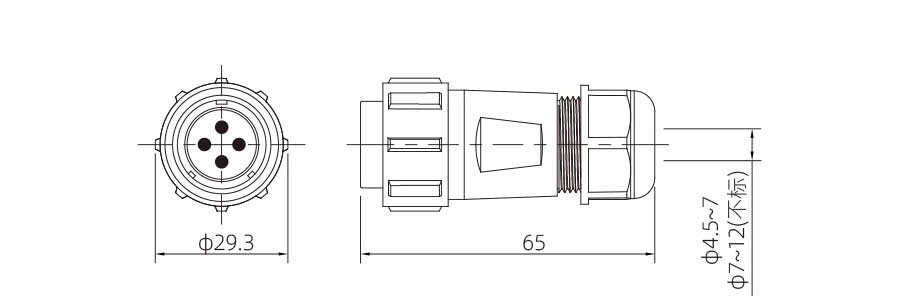

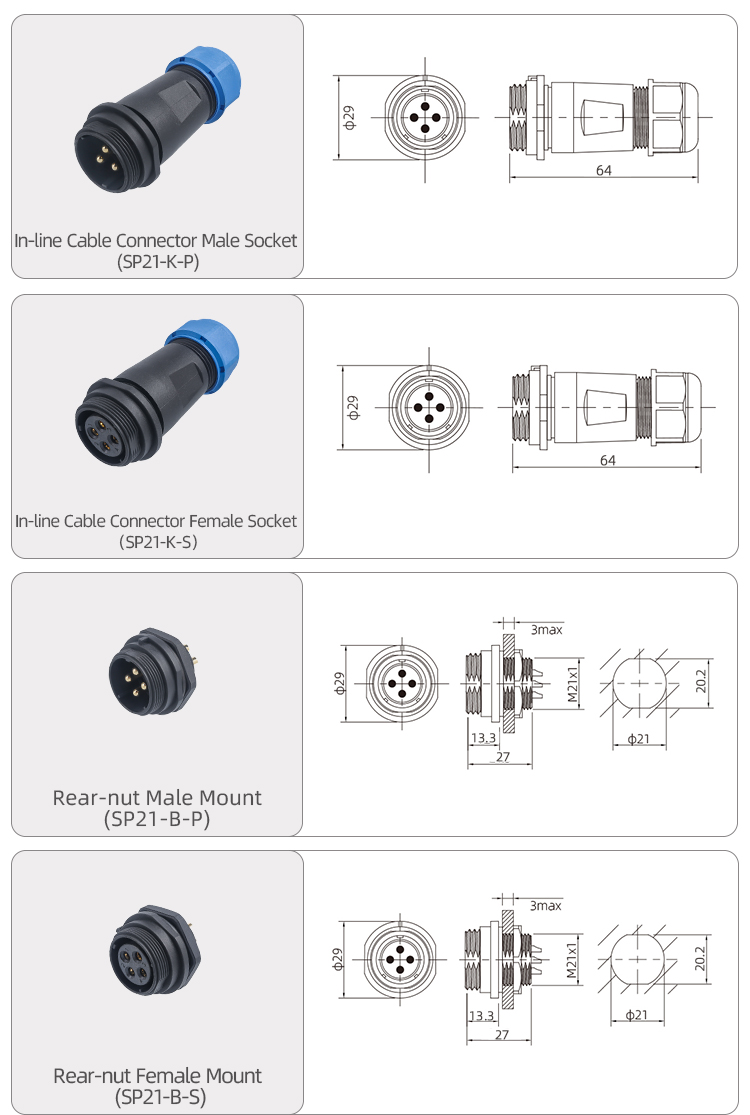

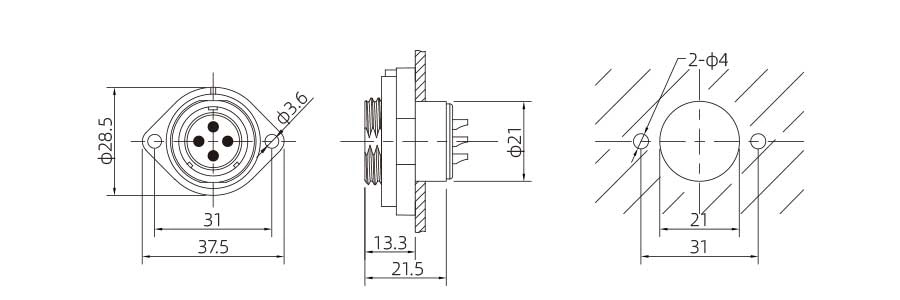

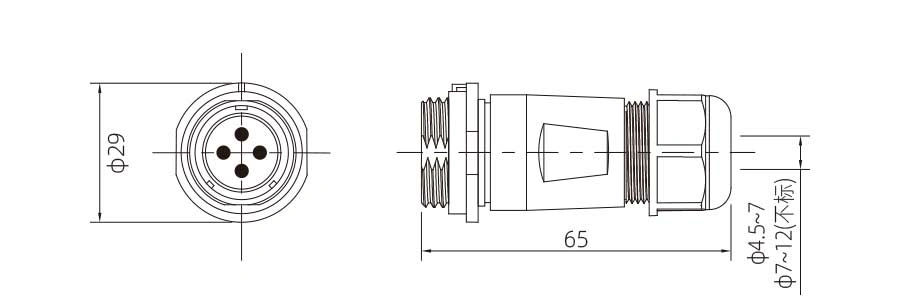

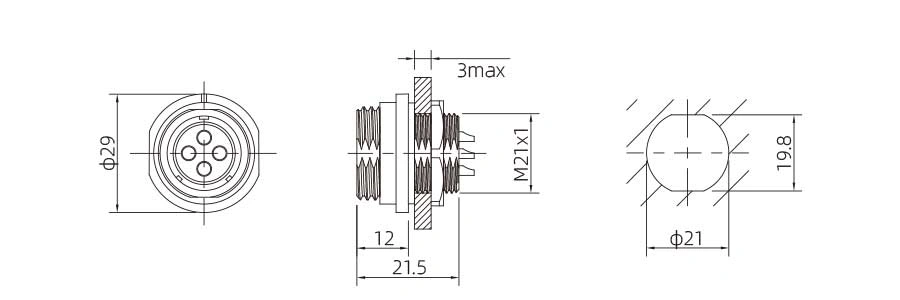

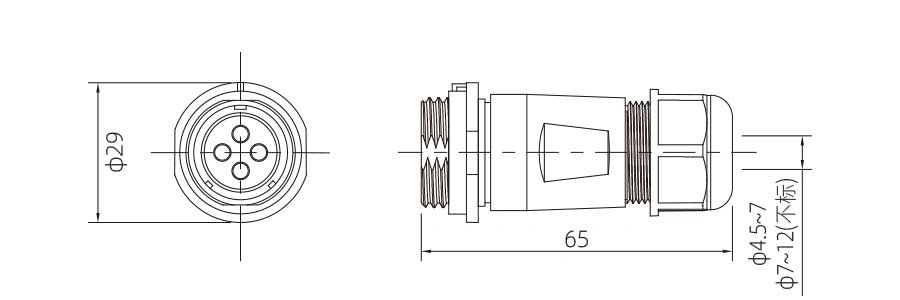

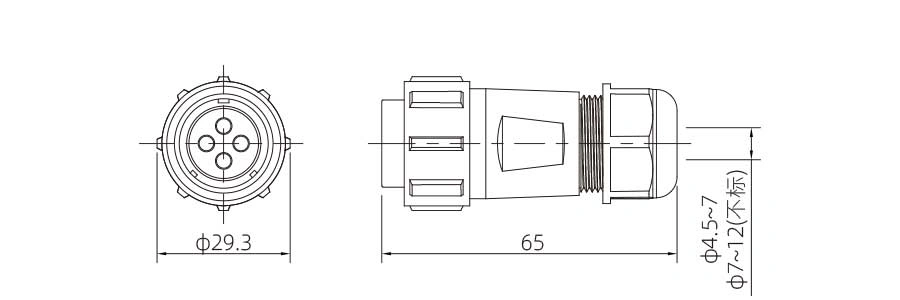

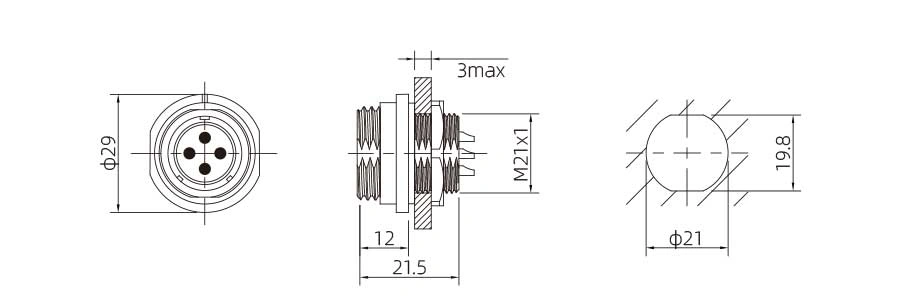

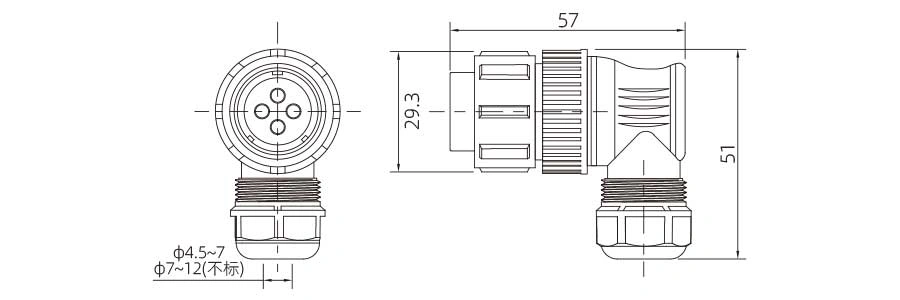

Проектные чертежи
| Прямой штекер | Прямая розетка |
 |  |
| Угловой штекер | Угловая розетка |
 |  |
| Прямой ответный штекер | Прямое ответное гнездо |
 |  |
| Штекер для монтажа на переднюю панель | Гнездо для монтажа на переднюю панель |
 |  |

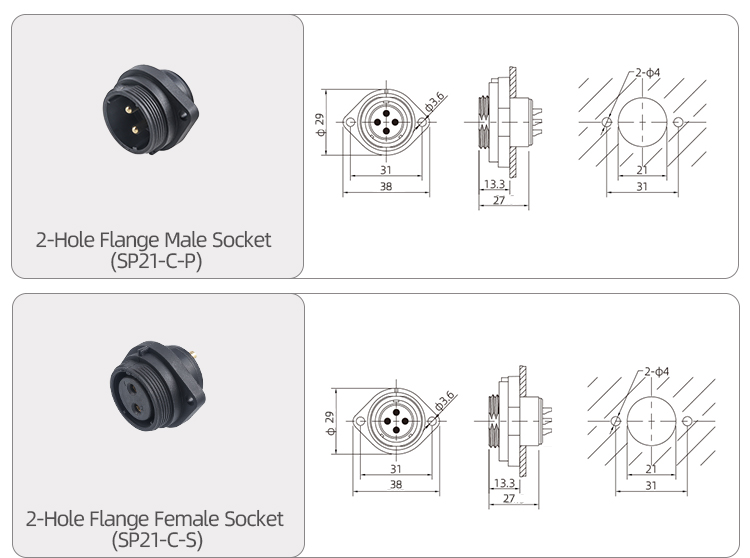

| Штекер с фланцем на 2 отверстия | Гнездо с фланцем на 2 отверстия |
 |  |
| Число контактов | 2 | 3 | 4 | 5 | 5B | 5C | 7 | 7B | 9 | 12 | 14 |
| Вид изолятора спереди |  |  |  |  |  |  |  |  |  |  |  |
Номинальный ток (А) | 30 | 30 | 30 | 30 | 5×2 30×3 | 15 | 15 | 15×3 5×4 | 5 | 5 | 5 |
Диаметр контакта (мм) | φ3×2 | φ3×3 | φ3×4 | φ3×5 | φ3×2 | φ2×5 | φ2×7 | φ2×3 | φ1×9 | φ1×12 | φ1×14 |
Рабочее напряжение (переменного тока) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 380 | 500 | 400 | 400 |
Сопротивление давлению (переменный ток) 1 мин | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1200 | 1200 |
Контактное сопротивление (мОм) | 1 | 1 | 1 | 1 | 1×2 3×3 | 2.5 | 2.5 | 2.5×3 5×4 | 5 | 5 | 5 |
Способ подключения | Пайка и обжим винтов | Пайка и обжим винтов | Пайка и обжим винтов | Пайка и обжим винтов | Пайка и обжим винтов | Припой | Припой | Припой | Припой | Припой | Припой |
Толщина сварочной линии (мм⊃2;/AWG) | ≤4.17/11 | ≤4.17/11 | ≤4.17/11 | ≤4.17/11 | ≤0.75/18 ≤4/12 | ≤2/14 | ≤2/14 | ≤2/14 ≤0.785/18 | ≤0.785/18 | ≤0.785/18 | ≤0.785/18 |
Калибр для обжима винтов (мм⊃2;/AWG) | ≤1.5/15 | ≤1.5/15 | ≤1.5/15 | ≤1.5/15 | - | - | - | - | - | - | - |
Тяжелая промышленность и робототехника: Применяется как 45А промышленный разъем для мощных манипуляторов, станков и систем автоматизации.
Электромобили и зарядные станции: Используется для силовых цепей в качестве герметичного разъема 380В и соединения аккумуляторов.
Морские и оффшорные системы: Идеально подходит как морской разъем IP68 для палубного оборудования, подверженного воздействию соленой воды и коррозии.
Возобновляемая энергетика: Обеспечивает надежное соединение в системах солнечных батарей и ветрогенераторов, где требуется высокая мощность и УФ-стойкость.
Телекоммуникации: Используется для герметичного ввода кабелей в уличные шкафы и базовые станции.
