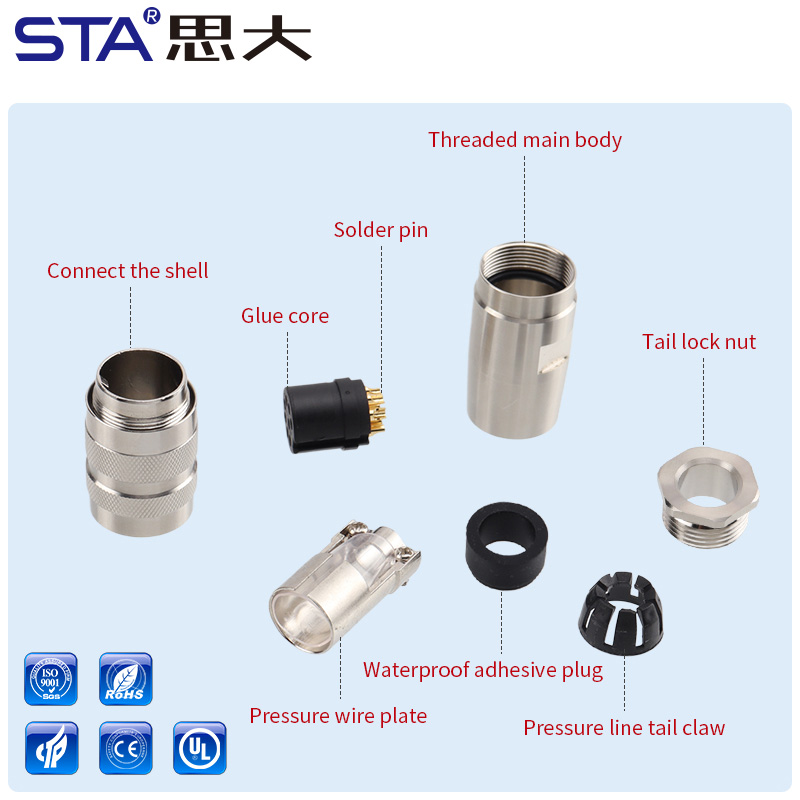

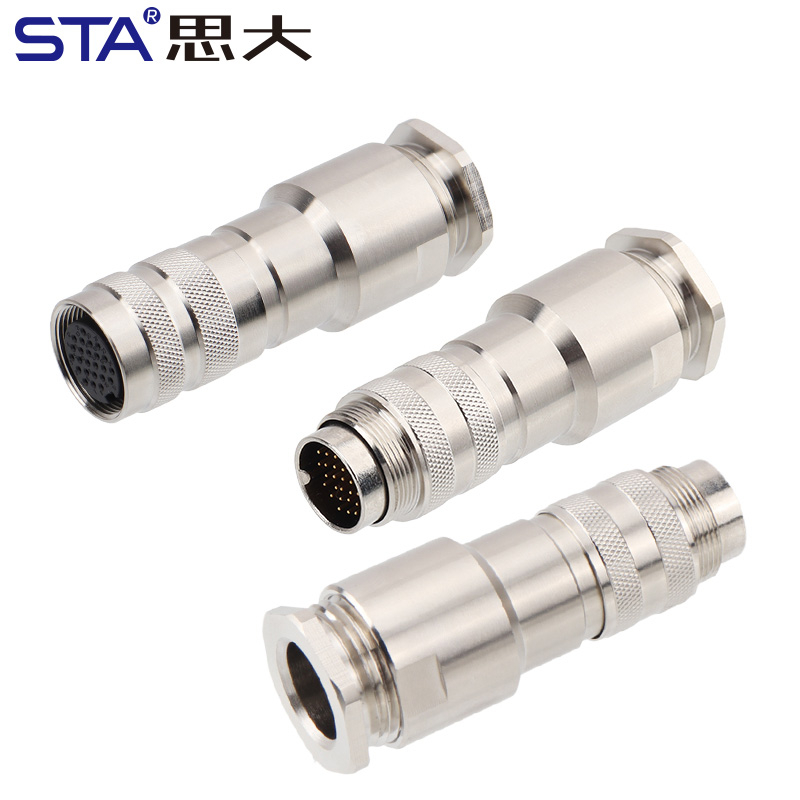

Металлический корпус для тяжёлых условий эксплуатации
Корпус из латуни или цинкового сплава с никелевым покрытием повышает механическую прочность и устойчивость к коррозии в промышленных средах.
Пайка контактов для стабильного соединения
Solder-терминация обеспечивает низкое переходное сопротивление и надёжность электрического контакта при длительной эксплуатации.
Широкий диапазон контактных конфигураций
Доступны версии от 2 до 24 контактов, что упрощает подбор разъёма под сигнальные и силовые цепи различной сложности.
Герметичность IP67
Конструкция предотвращает проникновение воды и пыли, обеспечивая стабильную работу оборудования на открытом воздухе и в производственных зонах.
Совместимость с различными кабелями

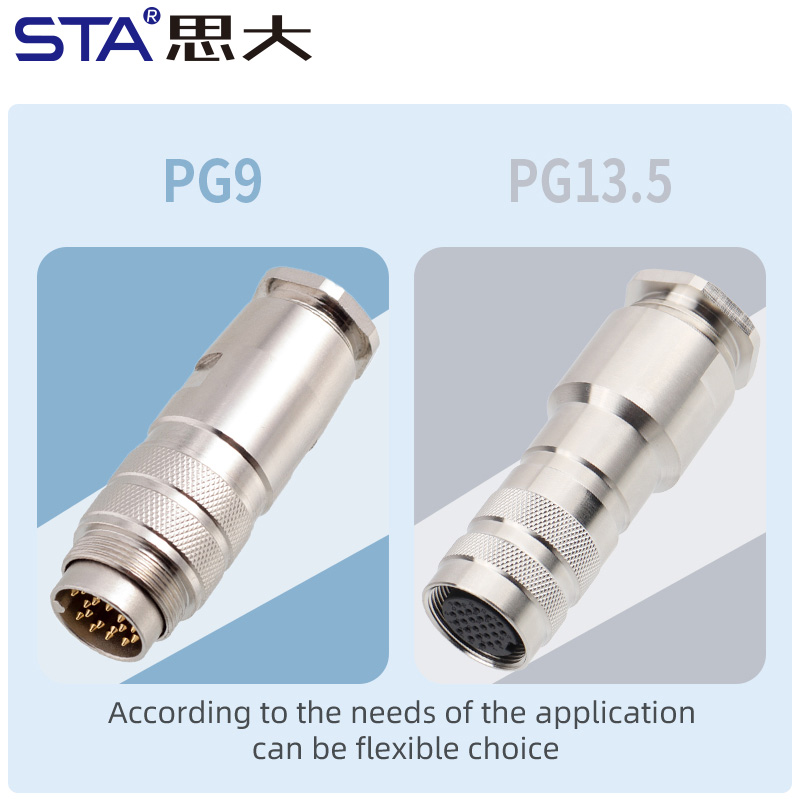

Поддержка кабельных вводов PG7 и PG9 PG13.5 позволяет использовать кабели разного диаметра без доработки корпуса.

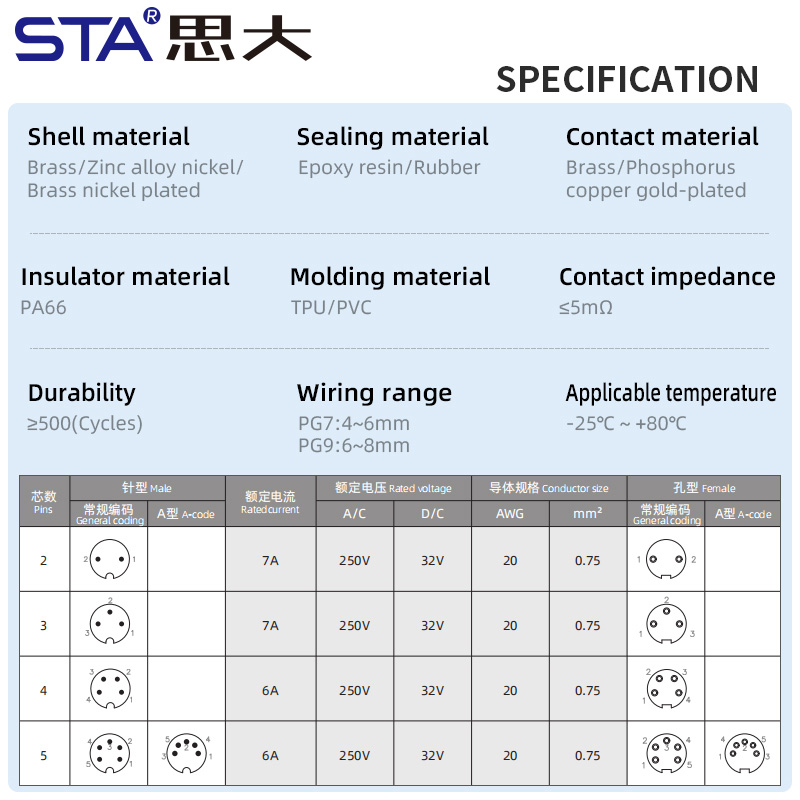

| Параметр | Технические характеристики |

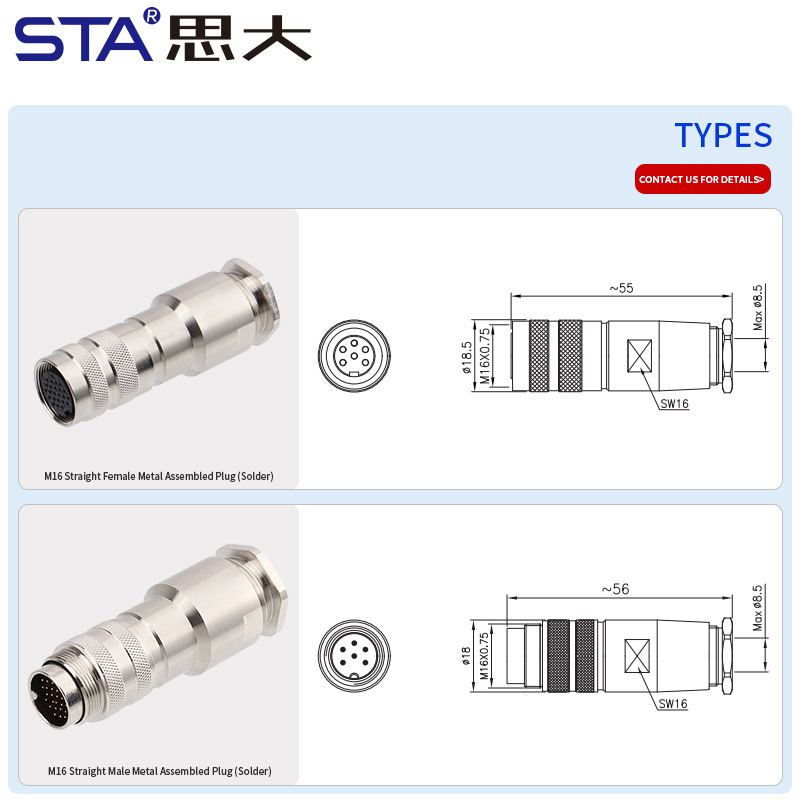

| Тип разъёма | M16 Металлический авиационный разъём |
| Тип изделия | Панельная розетка (Socket), передний/задний монтаж |
| Тип контактов | Пайка (Solder) |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 19 / 24 Pins |
| Кабельный ввод | PG7(4–6 мм) / PG9 (6–8 мм) / PG13.5 |
Сечение проводников | 20 / 24 / 26 AWG;0.75 / 0.25 / 0.14 мм² |
Тип монтажа | Пайка / PCB, передний/задний |
| Материал контактов | Латунь / цинковый сплав, никелированное покрытие |
| Рабочая температура | -40°C...+105°C |
| Материал изолятора | PA66 |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Номинальный ток
| Количество контактов | Ток |
| 2 / 3 pin | 7 A |
| 4 / 5 pin | 6 A |
| 6 / 7 / 8 pin | 5 A |
| 10 / 12 / 14 / 16 / 19 pin | 3 A |
| 24 pin | 1 A |
Номинальное напряжение
| Контакты | Напряжение |
| 2 / 3 / 4 / 5 / 6 pin | 250V AC / 32V DC |
| 7 pin | 125V AC / 32V DC |
| 8 / 12 / 14 / 16 / 19 pin | 60V AC / 32V DC |
Промышленные системы управления и автоматизации
Датчики и измерительное оборудование
Электронные модули машин и установок
Коммутационные узлы с повышенными требованиями к защите
Оборудование для наружной и полупромышленной эксплуатации
Q1: Для каких условий подходит разъём M16 IP67?
A: Он рассчитан на работу во влажной, пыльной среде и при наличии вибраций.
Q2: Чем пайка лучше винтового подключения?
A: Пайка обеспечивает более стабильный электрический контакт без риска ослабления.
Q3: Можно ли использовать разные диаметры кабеля?
A: Да, благодаря вводам PG7 и PG9/PG13.5 разъём совместим с несколькими типами кабелей.
Q4: Подходит ли M16 для многоконтактных соединений?
A: Да, доступны версии до 24 контактов для сложных схем подключения.
