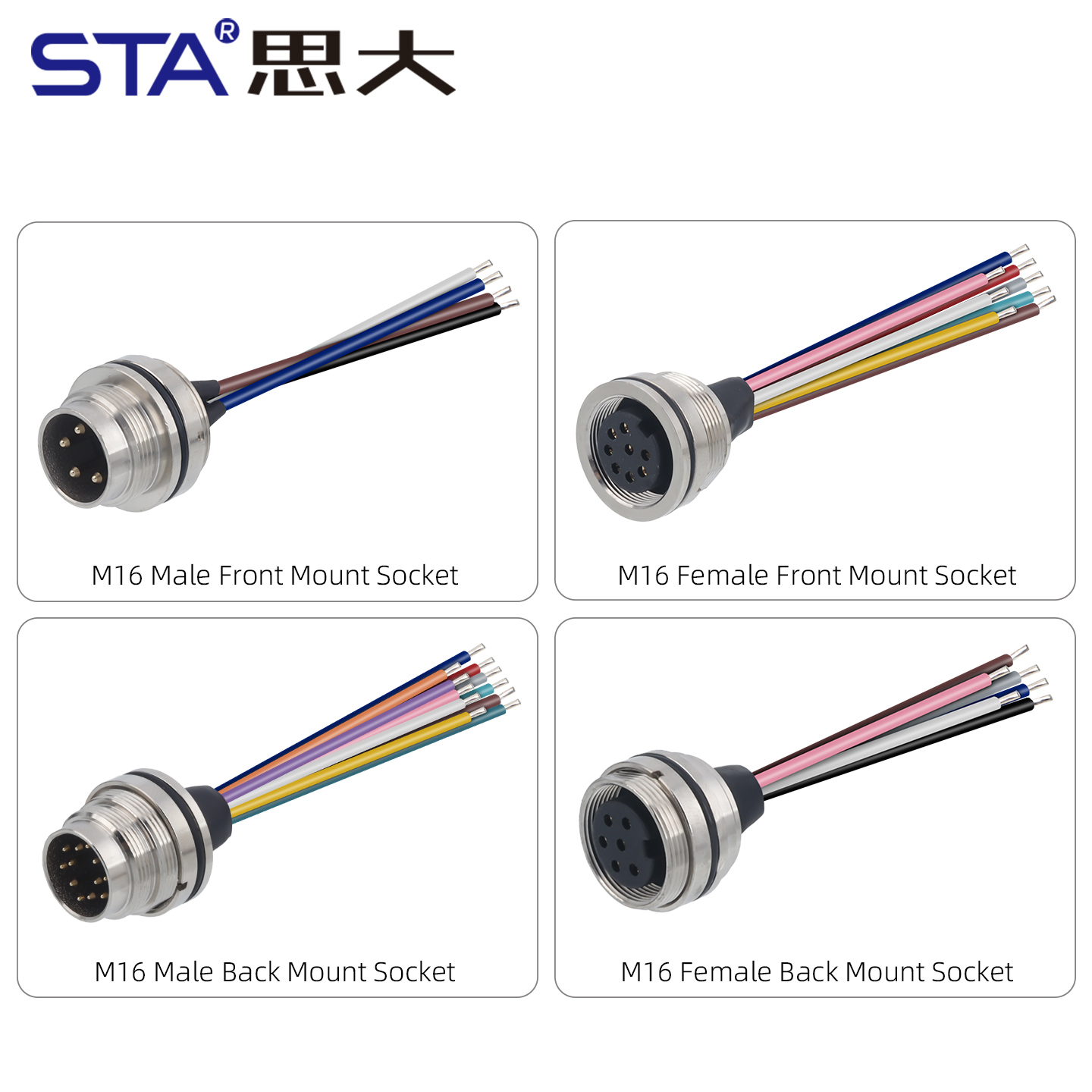

Разъем M16: Панельная розетка IP67 с кабелем 30 см

Промышленные разъемы M16 от Staconnector с предпусковым кабелем длиной 30 см — это готовое решение для быстрого монтажа интерфейсов питания и сигналов. Серия включает модели для переднего и заднего монтажа, доступные в конфигурациях «штекер» (Male) и «розетка» (Female). Благодаря степени защиты IP67, эти цилиндрические соединители обеспечивают герметичность и устойчивость к вибрациям в самых сложных условиях. Количество контактов варьируется от 2 до 24, что позволяет использовать их в автоматике, сенсорах и уличном оборудовании. Заводская пайка и герметизация кабеля гарантируют долговечность и исключают ошибки при ручном монтаже на объекте.

Модель:
M16 Solder Socket with wire

Тип разъёма :	Разъем с штекером для передней установки с проводом Разъем с гнездом для передней установки с проводом Разъем с штекером для задней установки с проводом Разъем с гнездом для задней установки с проводом Фланцевая квадратная розетка с выводом Квадратный вилка разъем - для пайки проводами
Контакты / Кодировка(Pins)：:	2 контактов 3 контактов 4 контактов 5 контактов 5 контактов A-кодировка 6 контактов 7 контактов 7 контактов A-кодировка 8 контактов 12 контактов 14 контактов 14 контактов A-кодировка 16 контактов 19 контактов 24 контактов
SKU:
штат:

Количество:



Запрос цены Добавить в корзину

Описание Продукта

Преимущества продукта

Гибкость вариантов монтажа: Мы предлагаем модели для переднего и заднего монтажа на панель, что позволяет инженерам оптимизировать пространство внутри корпуса и упростить процесс сборки оборудования.

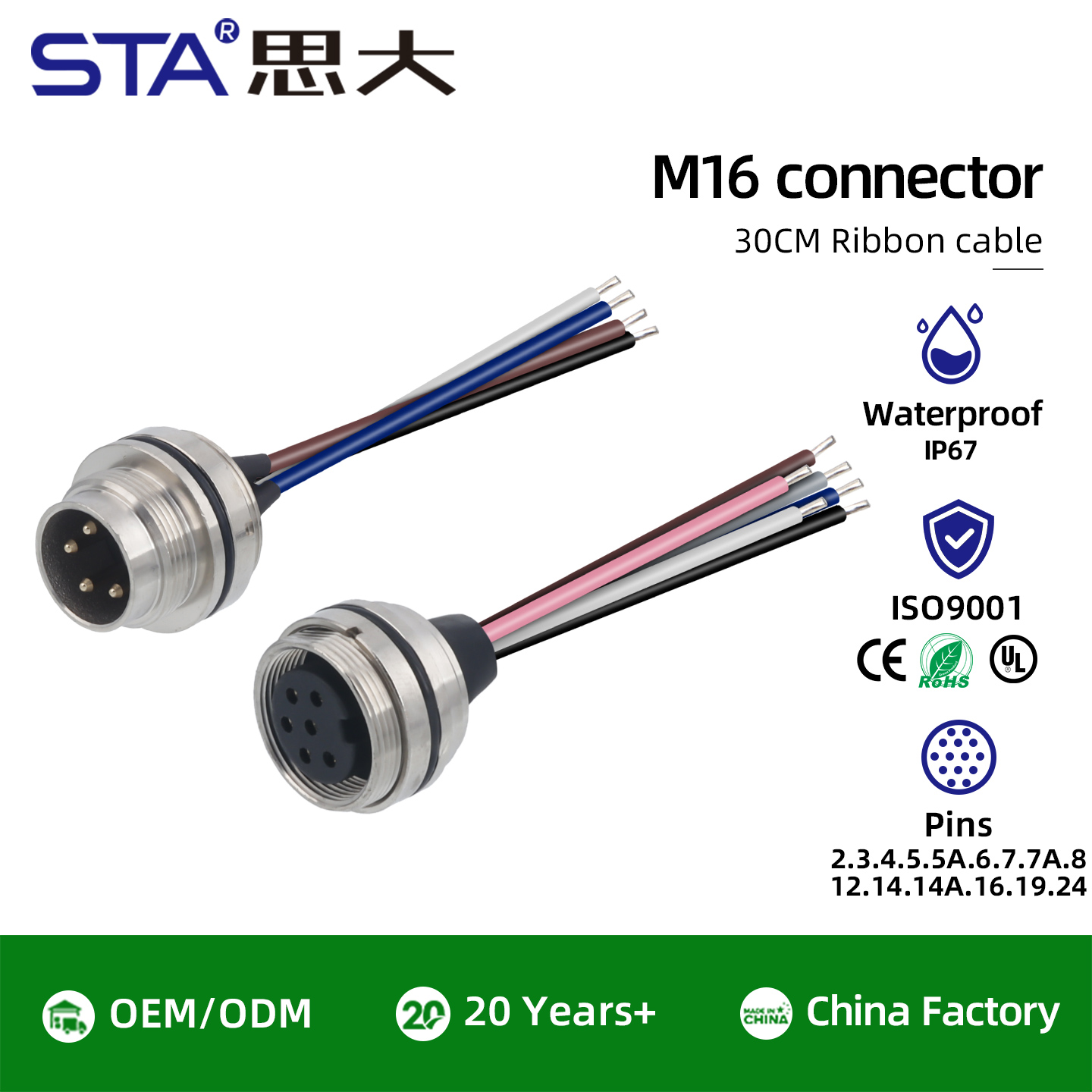

Готовое решение с кабелем 30 см: Наличие предустановленного электрического провода 30 см значительно сокращает время производства, избавляя от необходимости пайки на месте и обеспечивая надежное заводское соединение.
Высокая нагрузочная способность: Разъемы серии M16 выдерживают номинальный ток до 14А, что делает их пригодными как для передачи данных с датчиков, так и для стабильного электропитания промышленных узлов.
Превосходная герметичность IP67: Использование высококачественных уплотнительных колец и внутренней заливки смолой гарантирует полную защиту от пыли и воды, что критично для уличного оборудования.
Надежная фиксация и вибростойкость: Резьбовой механизм блокировки M16 обеспечивает стабильное соединение, которое не размыкается при сильных механических нагрузках, ударах или высокочастотных вибрациях.

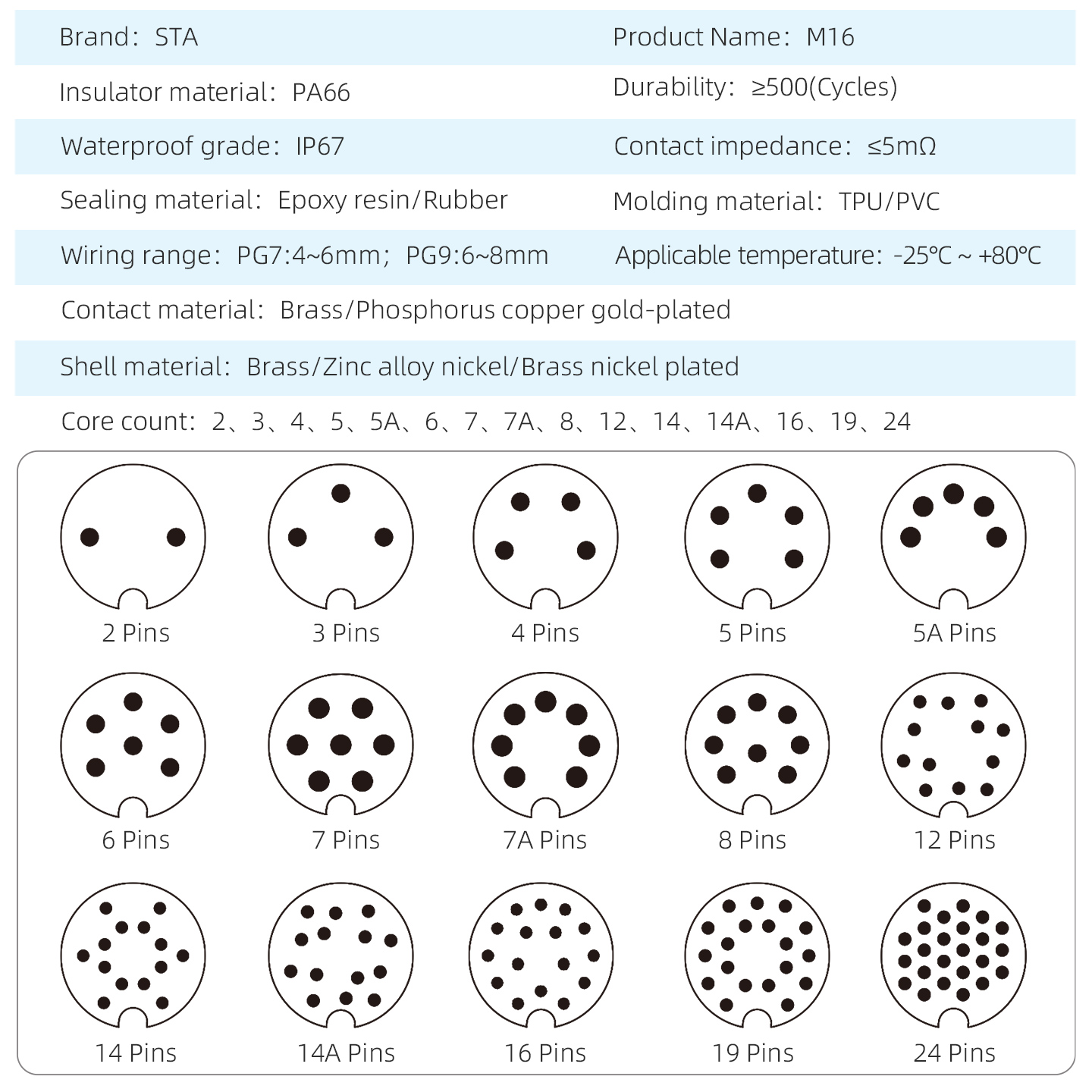

Параметр	Технические характеристики

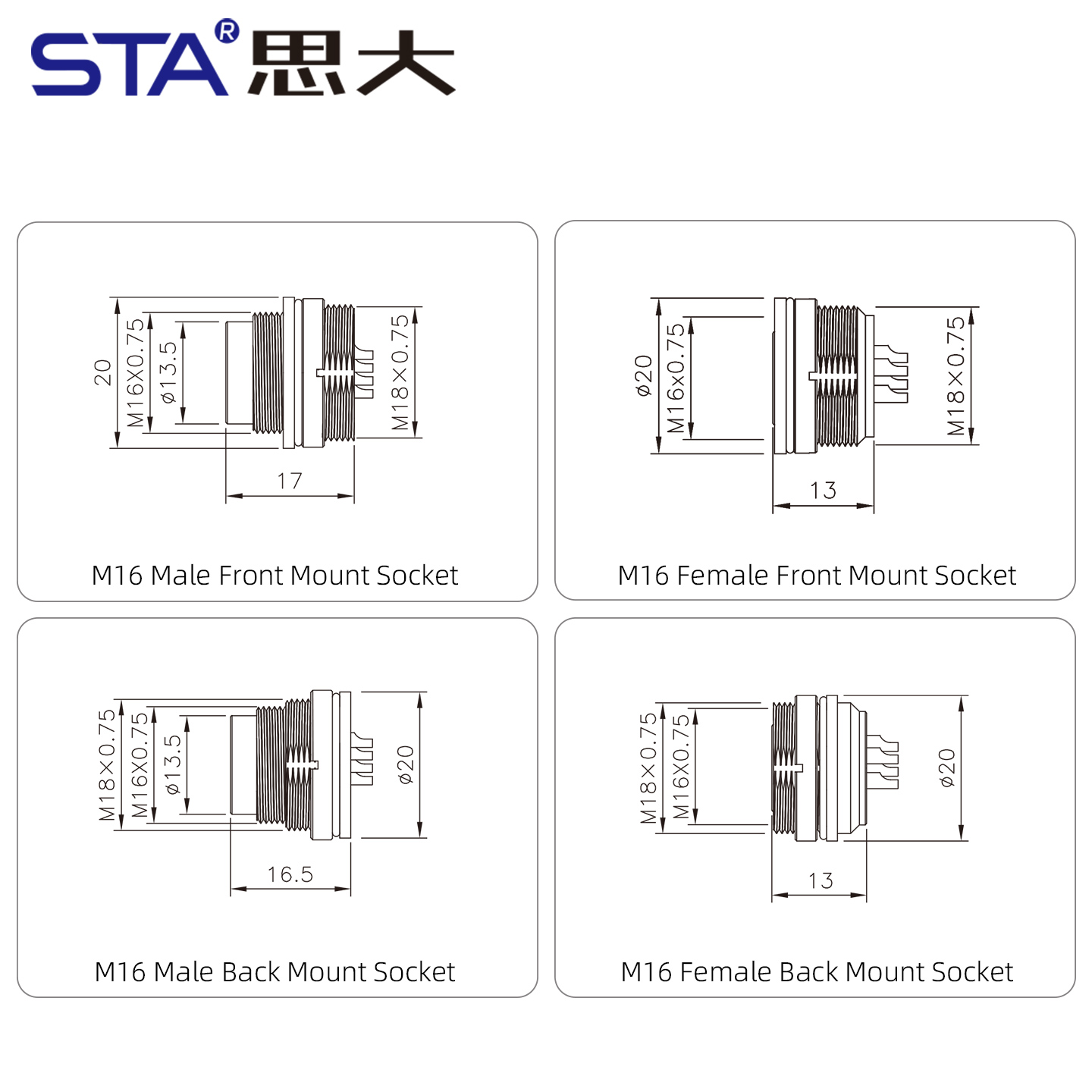

Тип разъёма	M16 Панельная розетка
Тип изделия	Панельная розетка (Socket), передний/задний монтаж
Варианты подключения	Пайка (Solder)
Корпус	Латунь никелированная / Цинковый сплав никелированный
Контакты / Кодировка	2 / 3 / 4 / 5 / 6 / 7 / 8 / 12 / 14 / 16 / 19 / 24 Pins
Монтаж	Фронтальное крепление / Заднее крепление / Квадратный фланец
Номинальный ток	7A (2–3 pin), 6A (4–5 pin), 5A (6–8 pin), 3A (10–19 pin), 1A (24 pin)
Номинальное напряжение	до 250V AC / 32V DC
Материал контактов	Латунь / Фосфорная бронза, позолота
Рабочая температура	-40°C...+105°C
Приложение	Передача сигналов и электроэнергии
Сопротивление контакта	≤5 мОм
Сопротивление изоляции	≥100 МОм

Применение продукта

Промышленная автоматизация: Подключение контроллеров ПЛК и датчиков в шкафах управления с использованием заднего монтажа.
Светодиодное освещение: Герметичный ввод питания для уличных прожекторов и архитектурной подсветки.
Медицинское оборудование: Компактные и надежные интерфейсы для диагностических приборов и лабораторных станций.
Телекоммуникации: Использование 8-контактных разъемов M16 (стандарт AISG) для антенных систем и базовых станций.
Робототехника: Передача сигналов в подвижных узлах роботов, где требуется высокая вибростойкость и компактность.

Видео о продукте

ЧЗВ

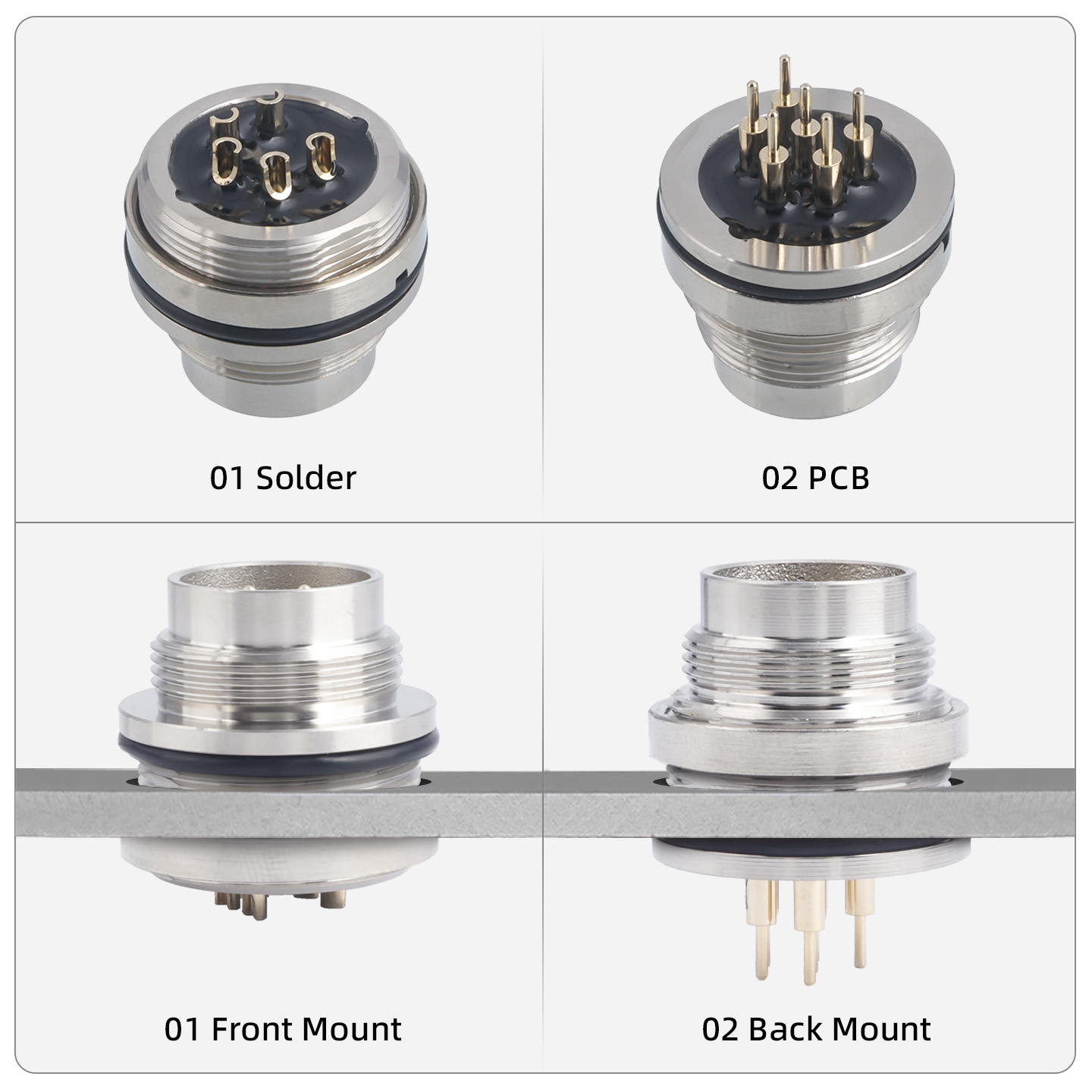

В: В чем разница между передним и задним монтажом?

О: Передний монтаж (Front Mount) фиксируется гайкой снаружи панели, а задний монтаж (Back Mount) — изнутри. Задний монтаж часто выбирают для эстетичного вида и лучшей защиты кабеля.

В: Можно ли заказать кабель длиннее 30 см?

О: Да, компания Staconnector является производителем, и мы можем изготовить разъемы с любой длиной кабеля (0.5м, 1м, 3м) и нужным сечением (AWG).

В: Совместимы ли ваши разъемы M16 с другими брендами?

О: Наши изделия производятся по стандарту IEC 61076-2-106, что гарантирует 100% совместимость с резьбовыми разъемами M16 других мировых производителей.
