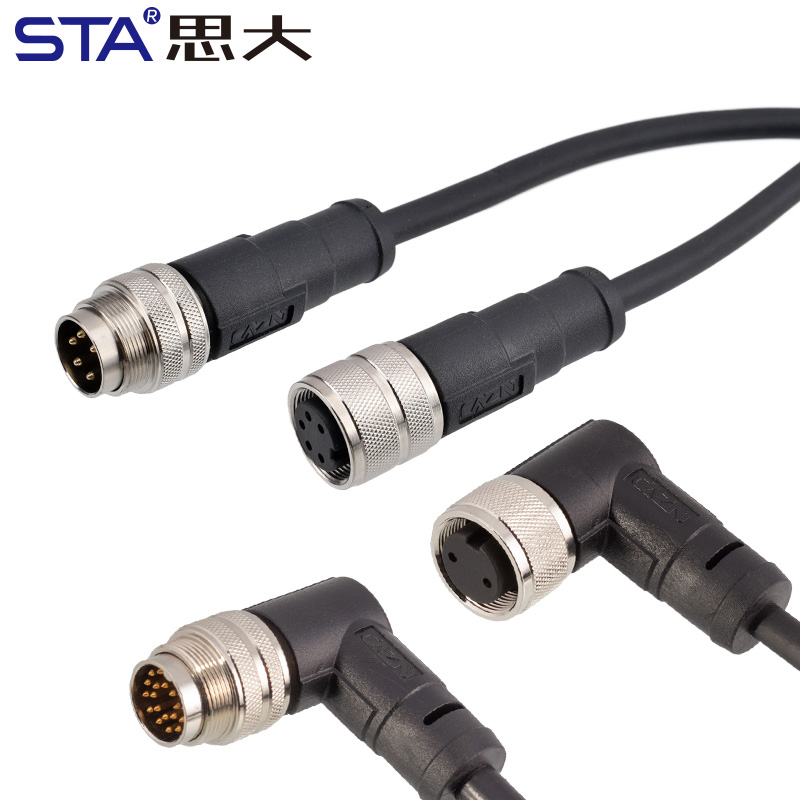

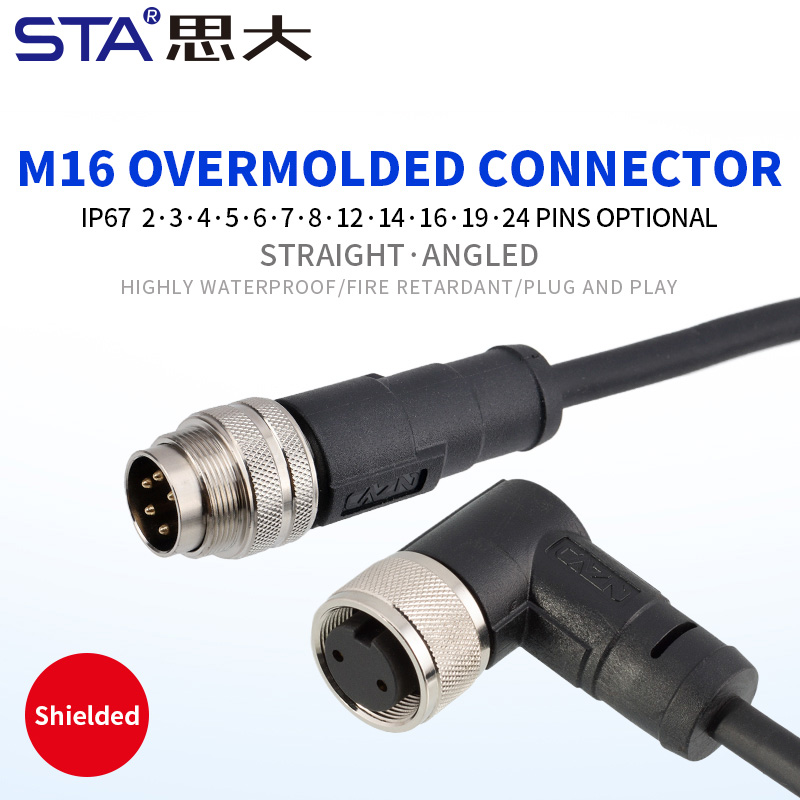

M16 Overmolded Plug shielded
| Тип разъёма : | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Защита IP67 для промышленного применения
Overmolded корпус обеспечивает герметичность соединения и стабильную работу M16 waterproof connector в условиях пыли, влаги и вибраций.

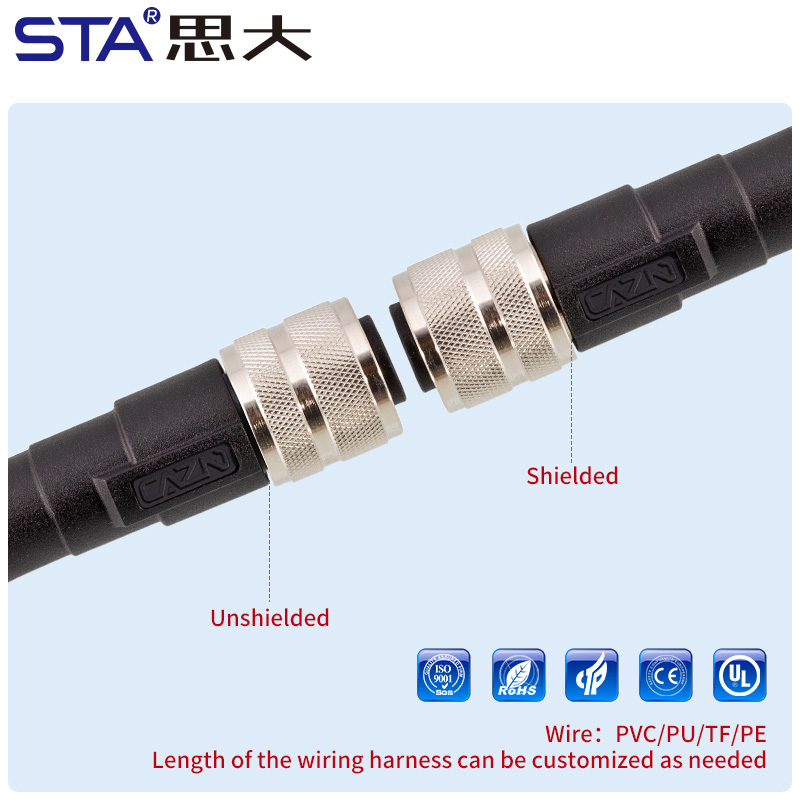

Экранированное и неэкранированное исполнение
Shielded версии эффективно подавляют электромагнитные помехи, а unshielded варианты подходят для стандартных сигнальных линий.

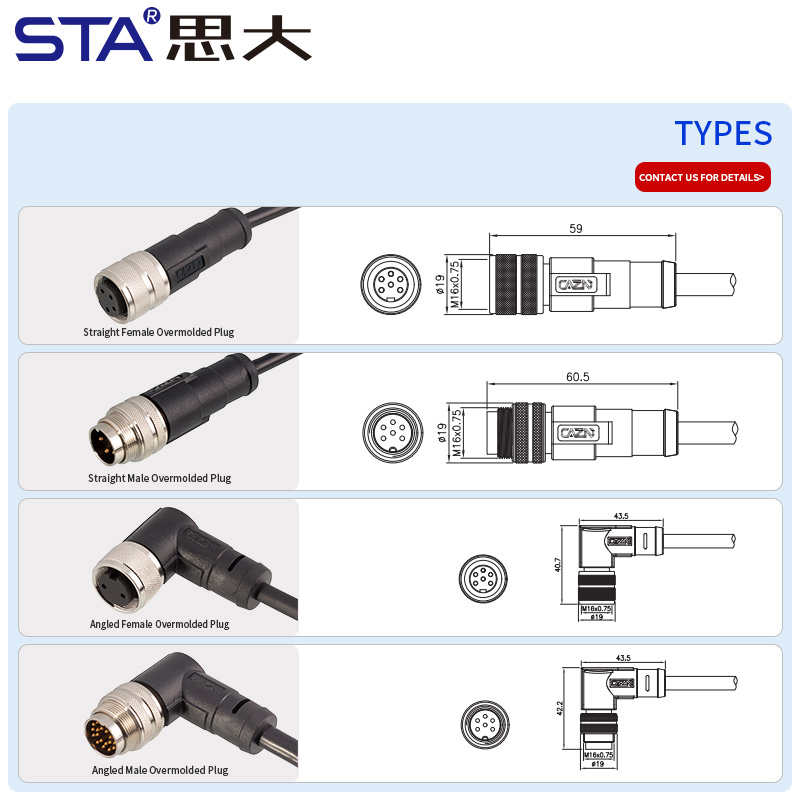

Гибкость монтажа и компоновки
Прямые и угловые overmolded plug упрощают прокладку кабеля в ограниченном пространстве и повышают удобство установки оборудования.
Широкий диапазон контактов
Поддержка от 2 до 24 pin позволяет использовать один тип M16 connector для различных токовых и сигнальных задач.
Соответствие промышленным стандартам
Совместимость с IEC 61076-2-106-2012 (AISG) гарантирует стабильную электрическую производительность и совместимость с промышленными системами.

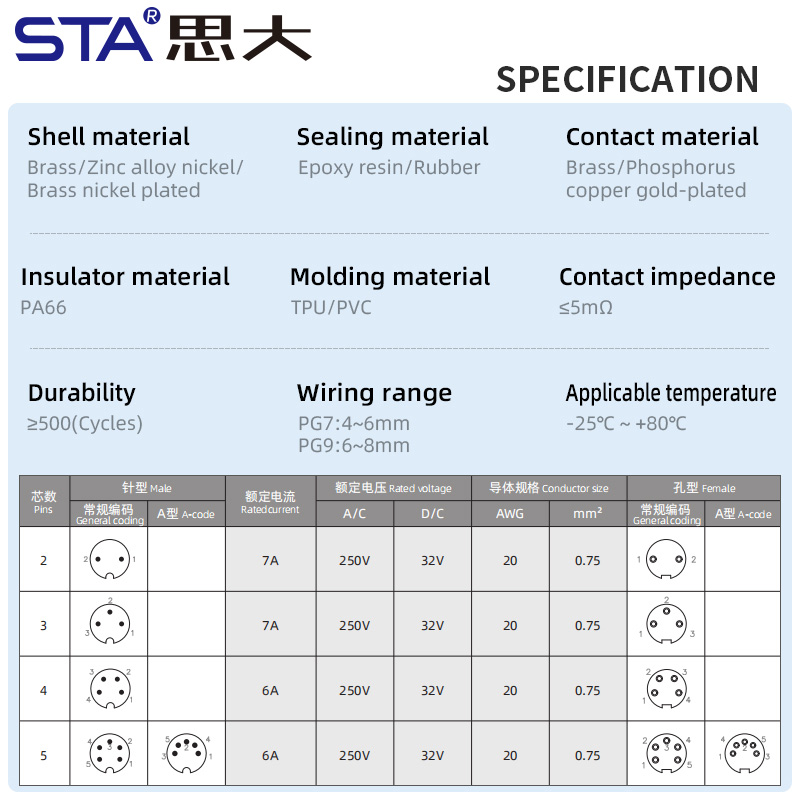

| Параметр | Технические характеристики |
| Тип разъёма | M16 Overmolded разъём IP67 экранированный прямой угловой |
| Тип хвостовика | прямое и угловое исполнение |
| Экранирование | экранированный и неэкранированный |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 19 / 24 Pins |
| Кабельный ввод | PG7(4–6 мм) / PG9 (6–8 мм) |
Сечение проводников | 20 / 24 / 26 AWG (0.75 / 0.25 / 0.14 мм²) |
Класс защиты | IP67 (при правильной сборке) |
| Материал контактов | Латунь / цинковый сплав, никелированное покрытие |
| Рабочая температура | -40°C...+105°C |
| Материал изолятора | PA66 |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Номинальный ток
2–3 pin: 7A
4–5 pin: 6A
6–7–8 pin: 5A
10–12–14–16–19 pin: 3A
24 pin: 1A
Номинальное напряжение
2–6 pin: 250V AC / 32V DC
7 pin: 125V AC / 32V DC
8–12–14–16–19 pin: 60V AC / 32V DC
Промышленная автоматизация и системы управления
Антенные системы и AISG-совместимое оборудование
Датчики и исполнительные механизмы
Машиностроение и производственные линии
Уличные и полупромышленные установки
1. Можно ли выбрать экранированную версию?
Да, доступны как shielded, так и unshielded варианты в зависимости от требований к ЭМС.
2. Подходит ли разъём для наружного использования?
Да, степень защиты IP67 позволяет использовать разъём в уличных условиях.
3. Доступна ли угловая конструкция?
Да, предлагаются прямые и угловые версии для удобного монтажа.

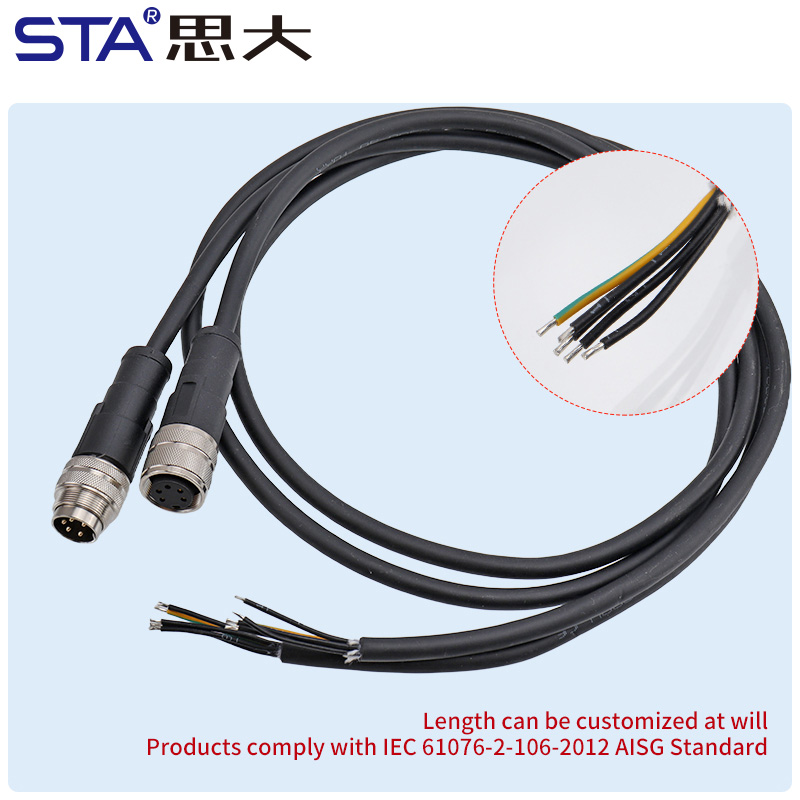

4. Можно ли заказать нестандартную длину кабеля?
Да, длина кабеля изготавливается по индивидуальному запросу.
5. Совместим ли разъём с AISG-оборудованием?
Да, изделие соответствует стандарту IEC 61076-2-106:2012 (AISG).
