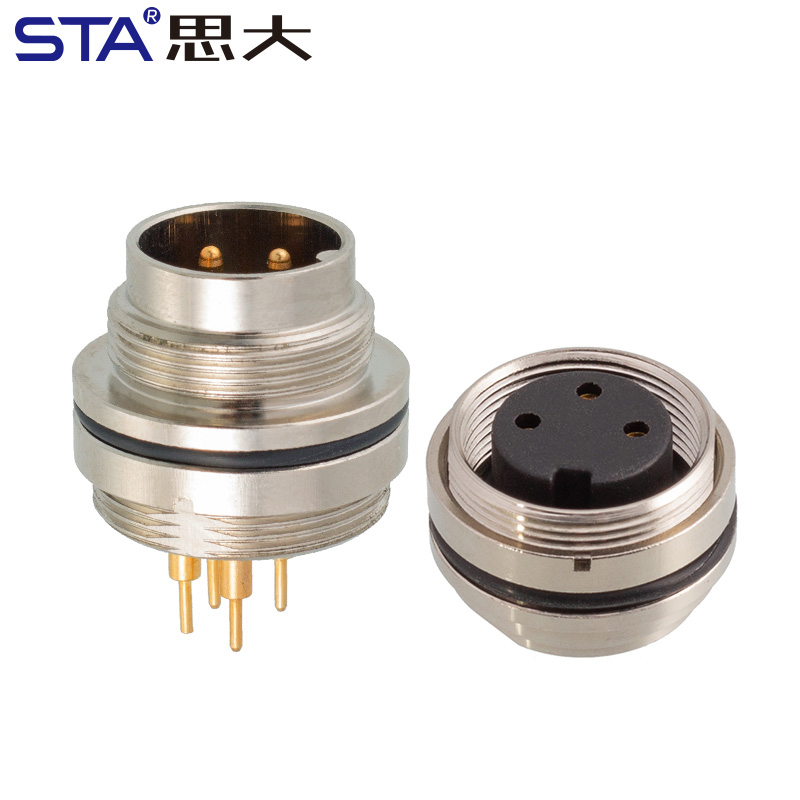

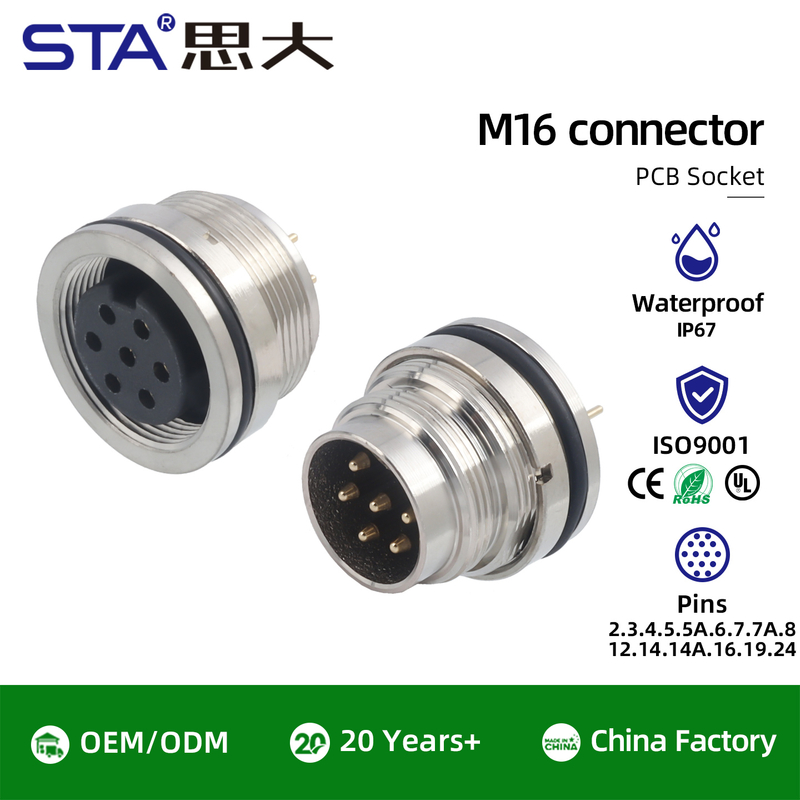

PCB-монтаж для точной интеграции
Контакты рассчитаны на прямую установку на печатную плату, обеспечивая стабильное соединение и повторяемость при серийном производстве.
Защита IP67 для сложных условий
Разъём надёжно защищён от влаги и пыли, что позволяет использовать его в промышленной и уличной электронике.

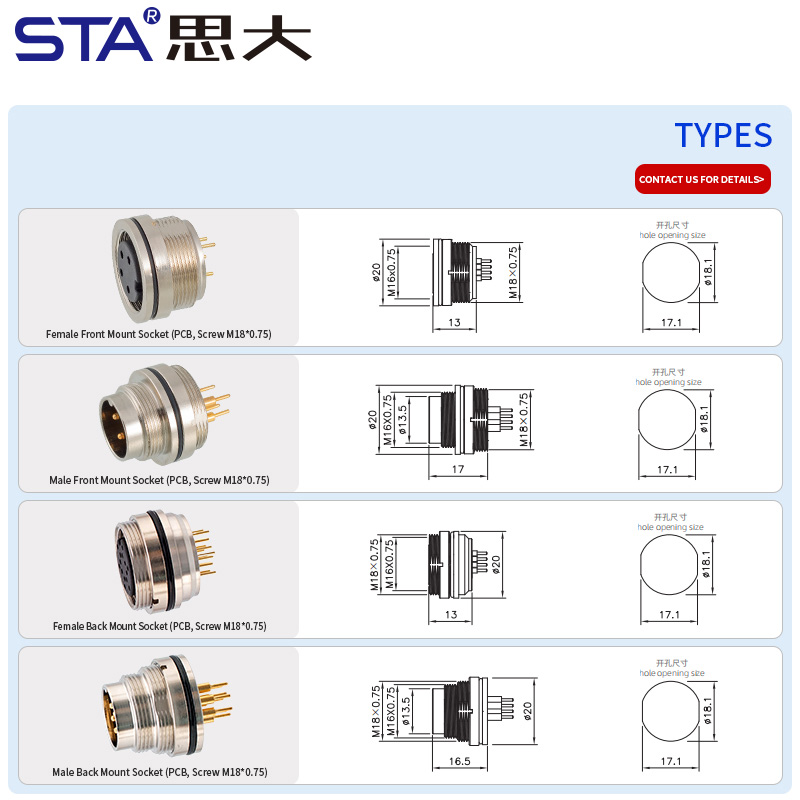

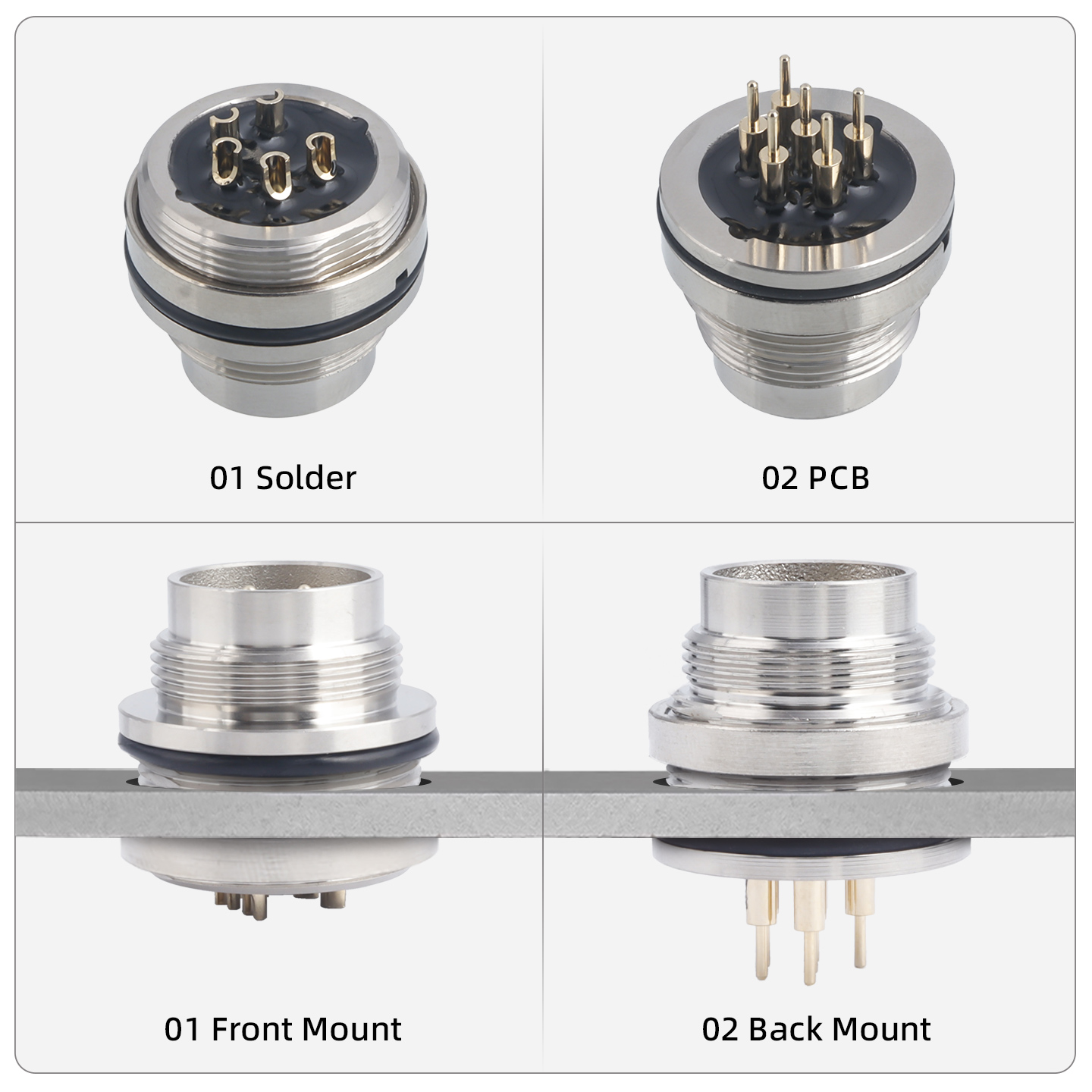

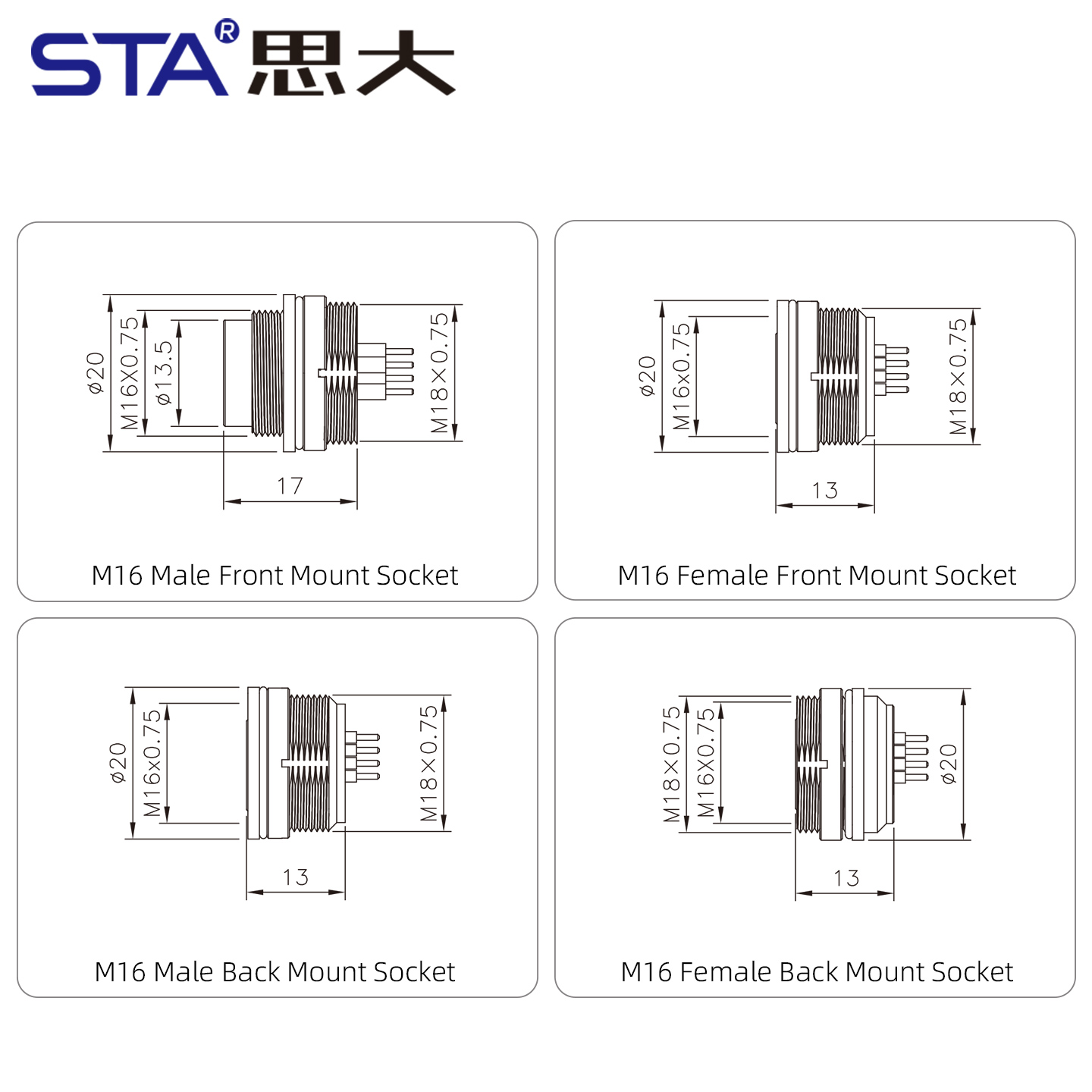

Гибкий панельный монтаж
Поддержка Front Mount и Back Mount упрощает компоновку корпусов и распределительных панелей.
Широкий диапазон контактов
От 2 / 3 / 4 / 5 / 6 / 7 / 8 / 12 / 14 / 16 / 19 / 24 Pins — подходит как для сигнальных линий, так и для питания малой и средней мощности.
Изоляция PA66 промышленного класса
Материал PA66 устойчив к нагреву, старению и механическим нагрузкам, увеличивая срок службы изделия.

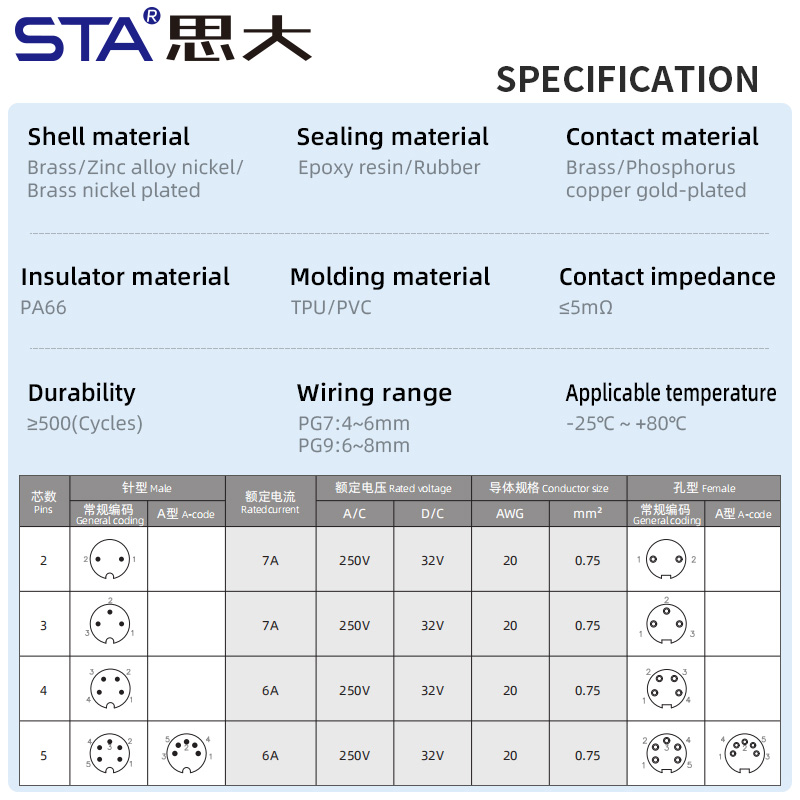

| Параметр | Технические характеристики |

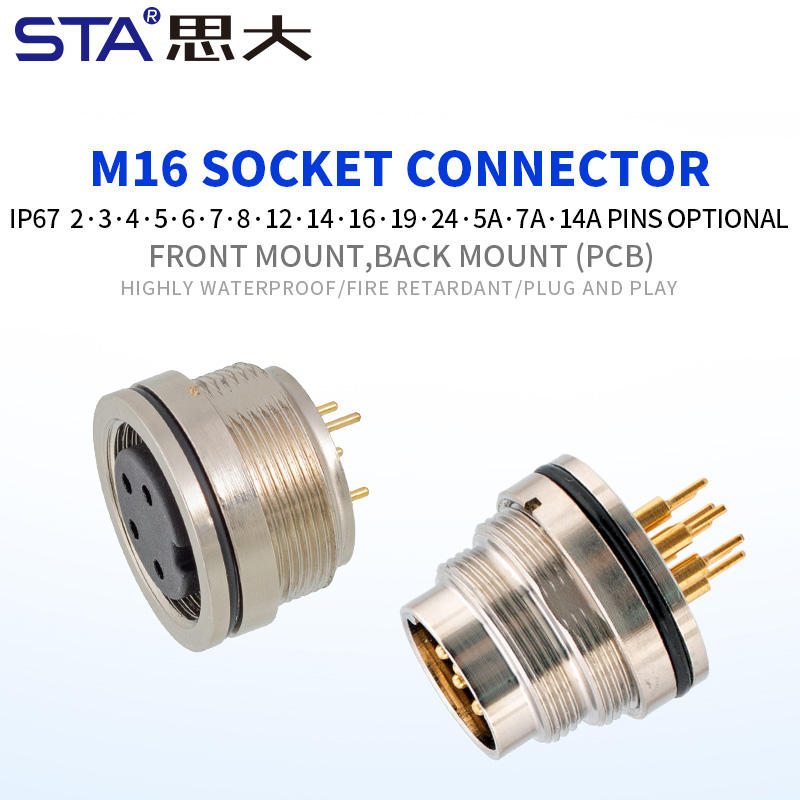

| Тип разъёма | M16 PCB Панельная розетка |

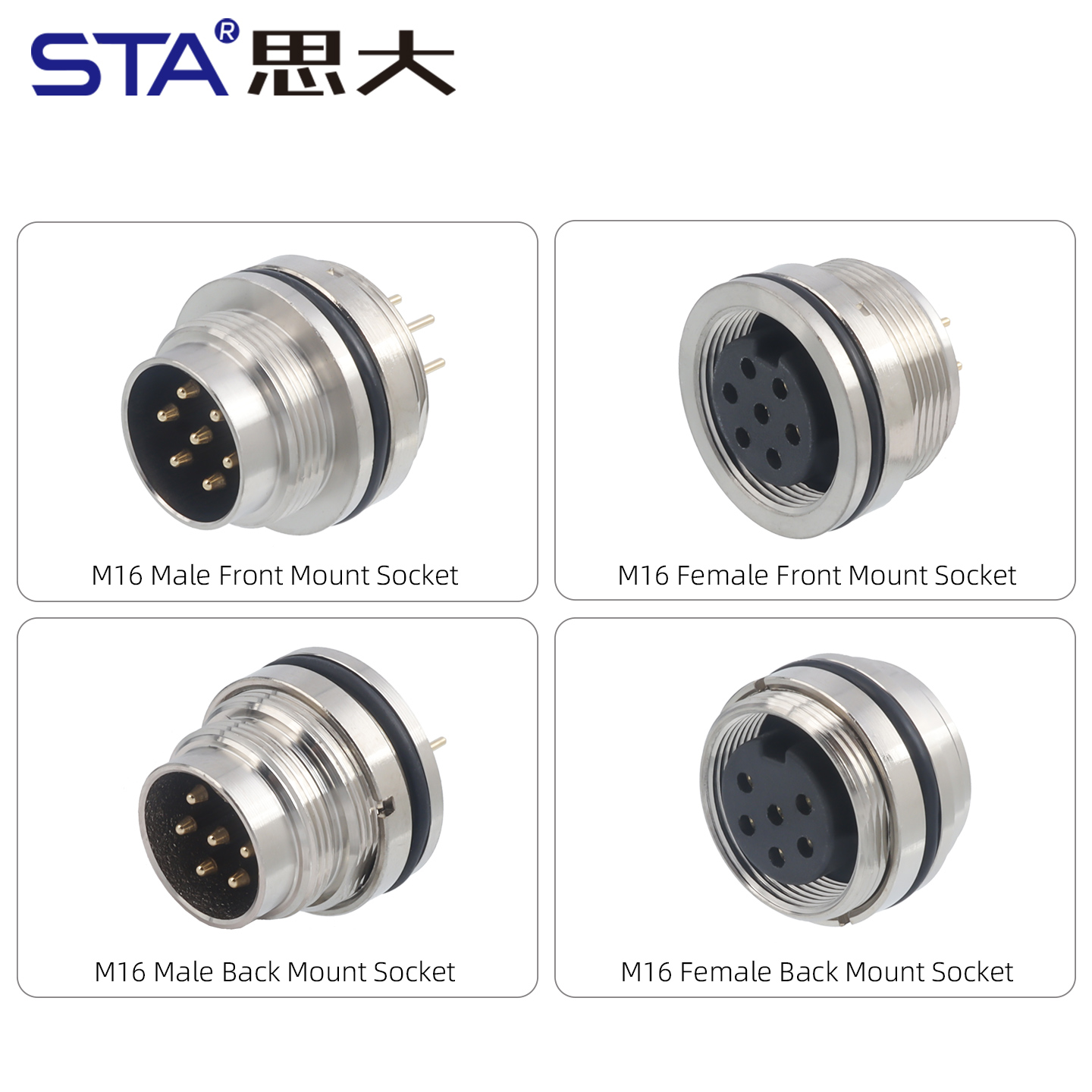

| Тип изделия | Панельная розетка (Socket), передний/задний монтаж |
| Тип | PCB панельный разъём |

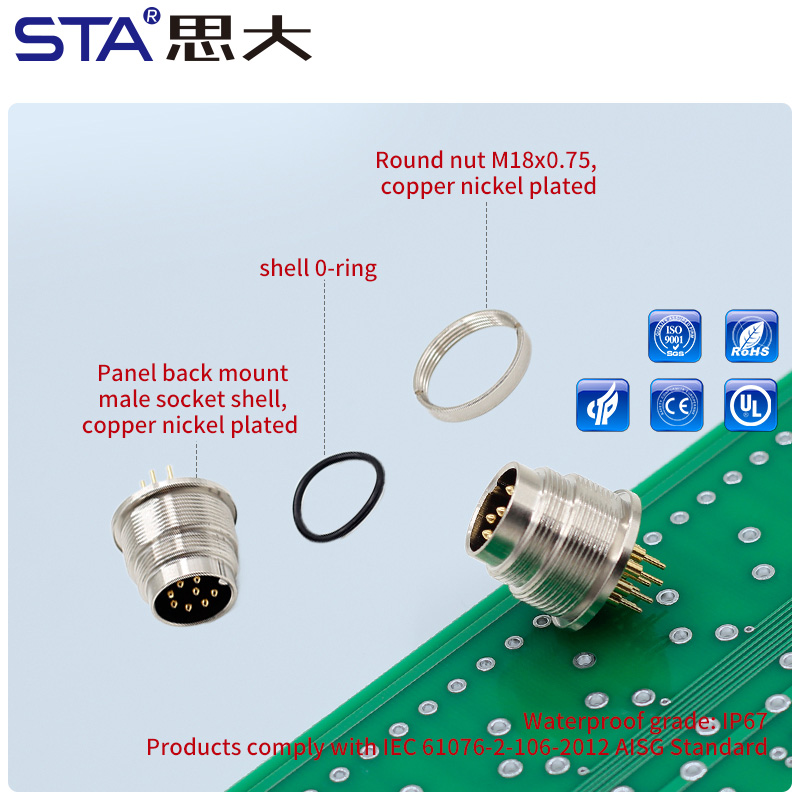

Корпус | Латунь никелированная / Цинковый сплав никелированный |

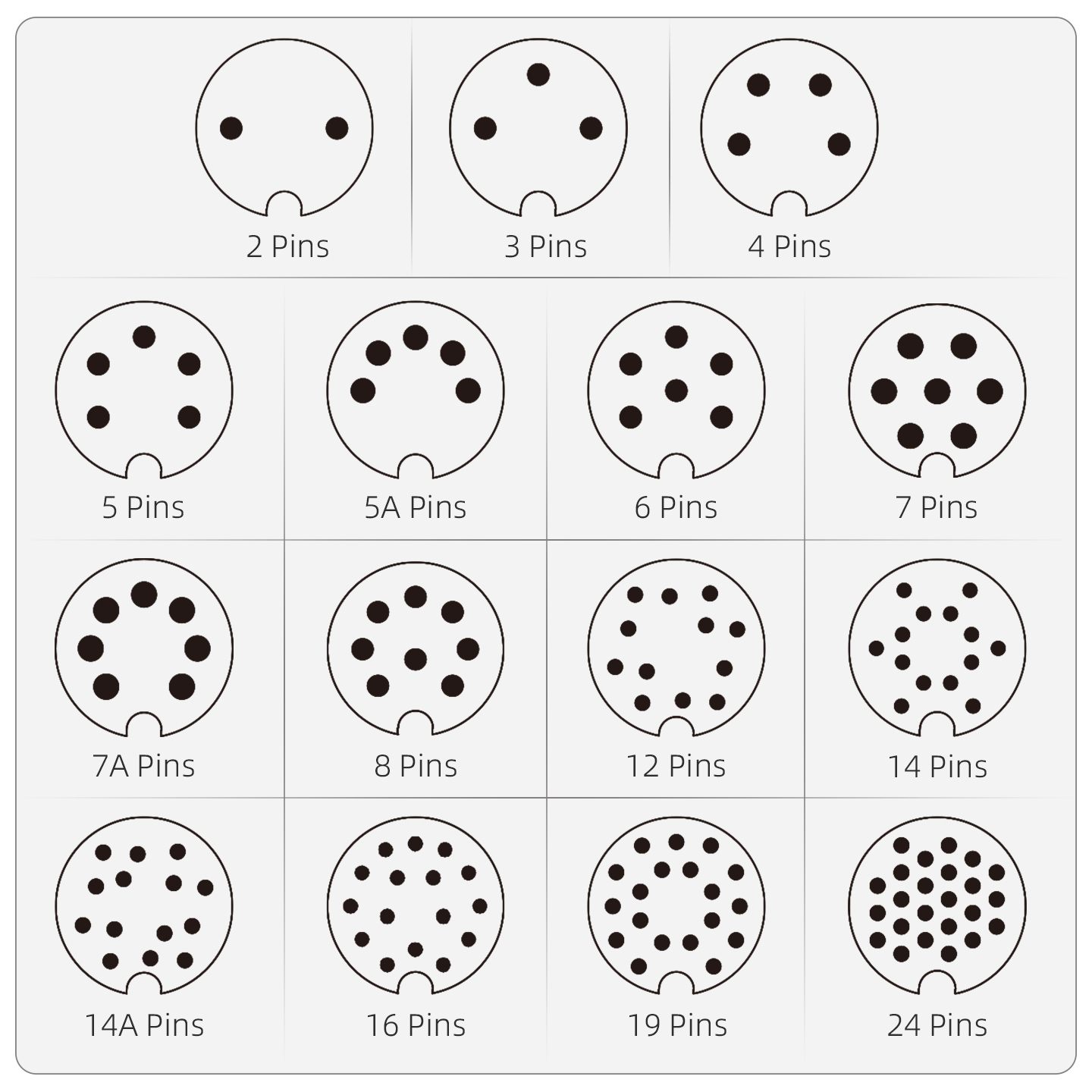

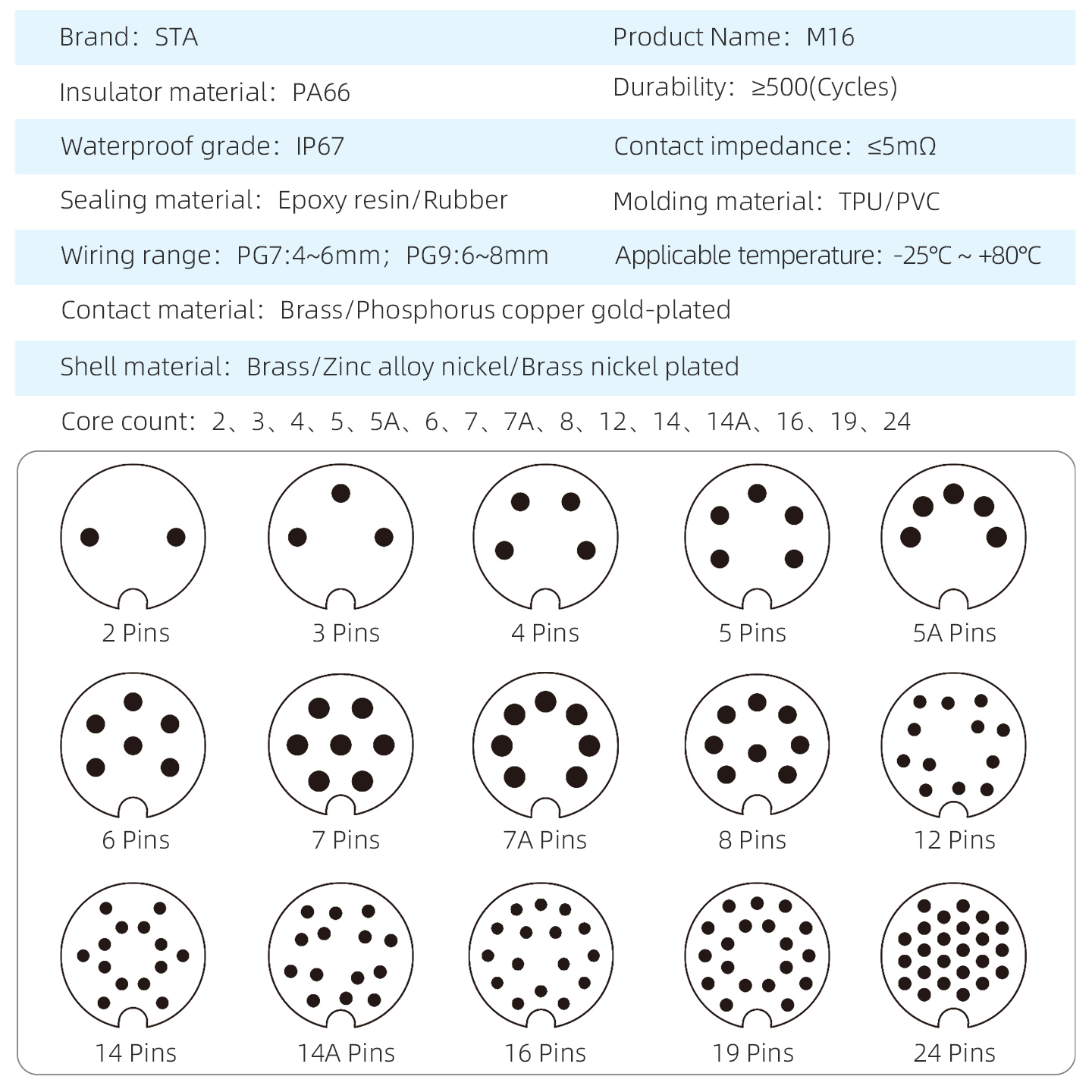

| Контакты / Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 12 / 14 / 16 / 19 / 24 Pins |
| Монтаж | Фронтальное крепление / Заднее крепление |
| Номинальный ток | 7A (2–3 pin), 6A (4–5 pin), 5A (6–8 pin), 3A (10–19 pin), 1A (24 pin) |
Номинальное напряжение | до 250V AC / 32V DC |
| Материал контактов | Латунь / Фосфорная бронза, позолота |
| Рабочая температура | -40°C...+105°C |
| Приложение | Передача сигналов и электроэнергии |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Номинальный ток
2–3 pin: 7A
4–5 pin: 6A
6–7–8 pin: 5A
10–12–14–16–19 pin: 3A
24 pin: 1A
Номинальное напряжение
2–6 pin: 250V AC / 32V DC
7 pin: 125V AC / 32V DC
8–12–14–16–19 pin: 60V AC / 32V DC
Поддерживаемое сечение проводников
20 / 24 / 26 AWG
0.75 / 0.25 / 0.14 мм²
Промышленные контроллеры и модули ввода-вывода
Панельные электронные устройства с PCB-монтажом
Датчики и измерительные системы
Автоматизация оборудования и машин
Электротехнические шкафы и распределительные панели

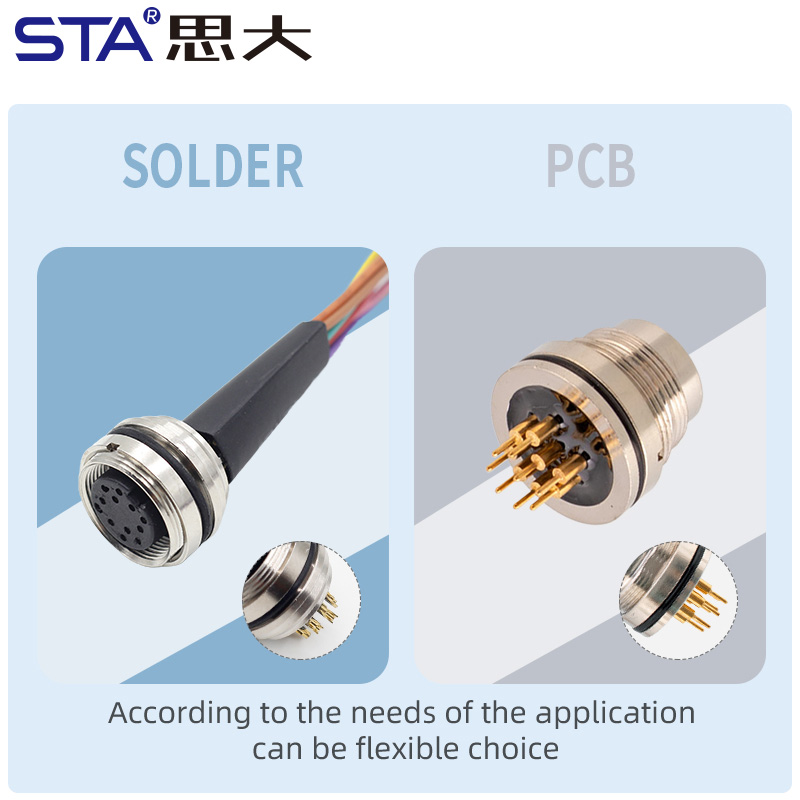

1. Чем PCB-версия отличается от паяемой?
