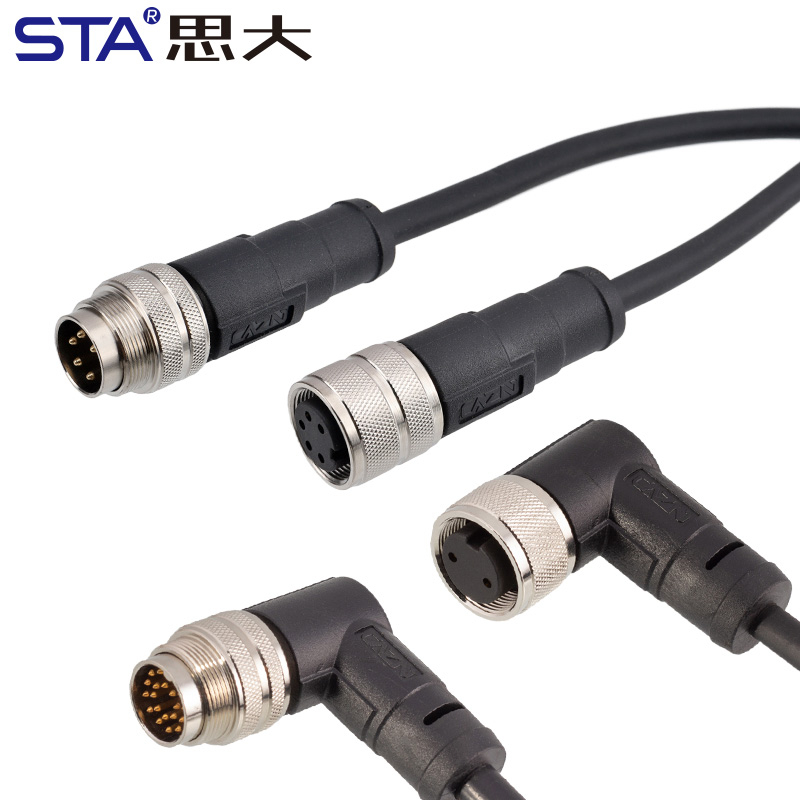

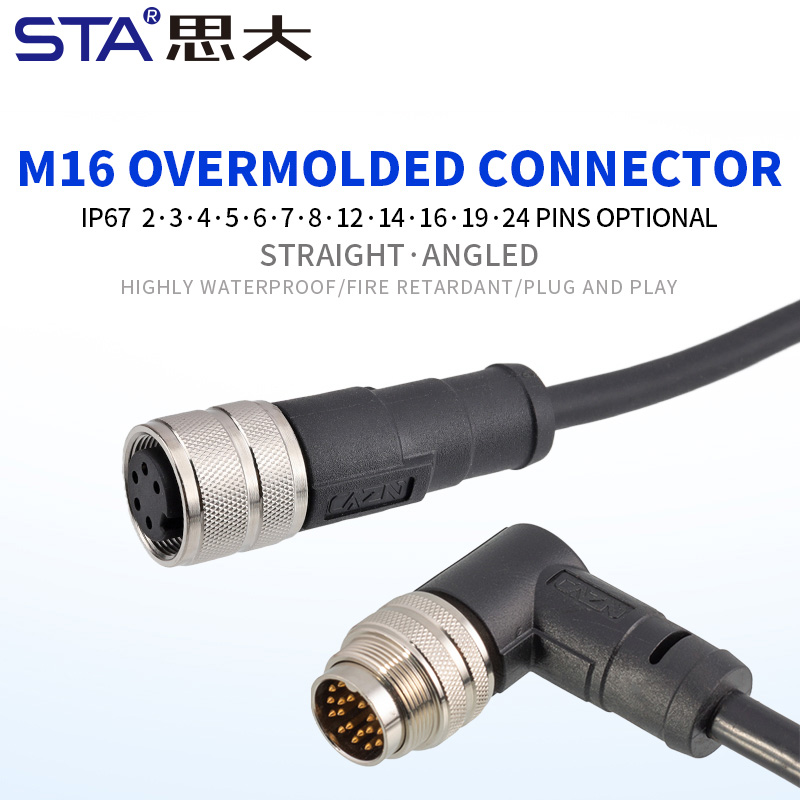

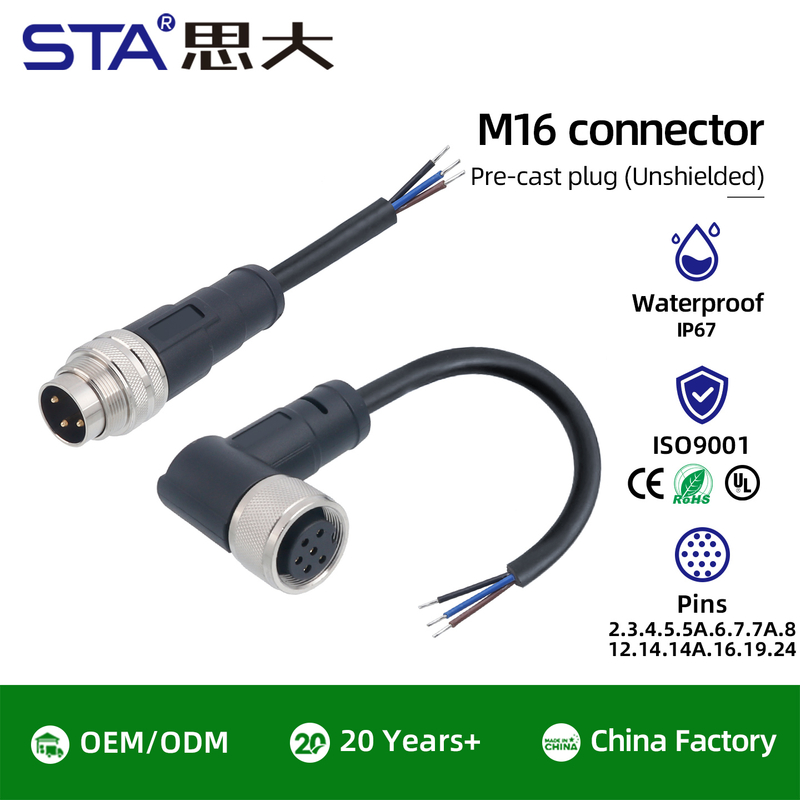

M16 Overmolded Plug Unshielded
| Тип разъёма : | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Экономичное решение
Отсутствие экранирования снижает стоимость, сохраняя высокую надёжность соединения.
IP67 для тяжёлых условий
Литой корпус защищает соединение от влаги, пыли и механических воздействий.
Широкий диапазон контактов
Поддержка от 2 до 24 pin позволяет использовать разъём в разных типах оборудования.
Гибкость монтажа

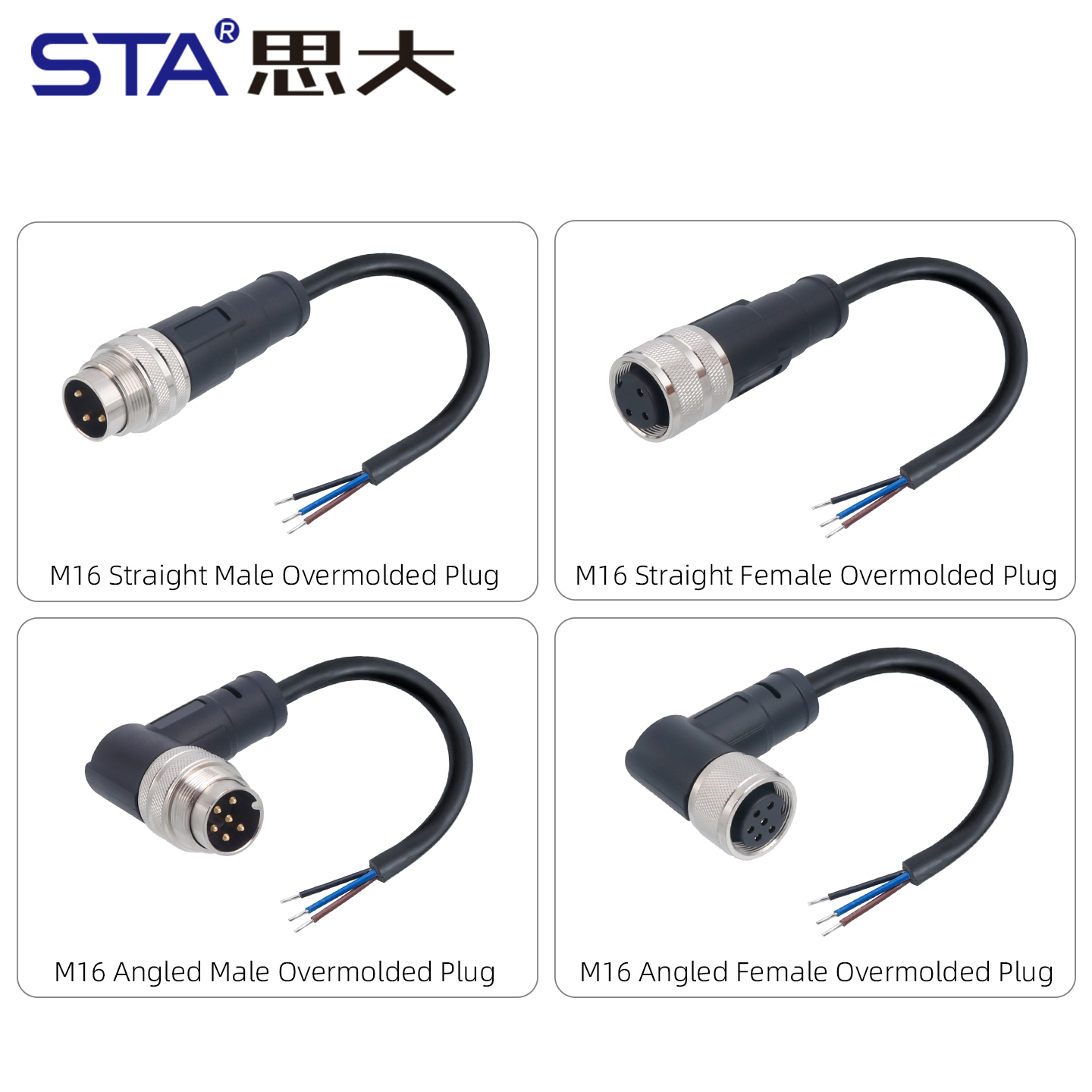

Прямое и угловое исполнение упрощает прокладку кабеля в ограниченном пространстве.

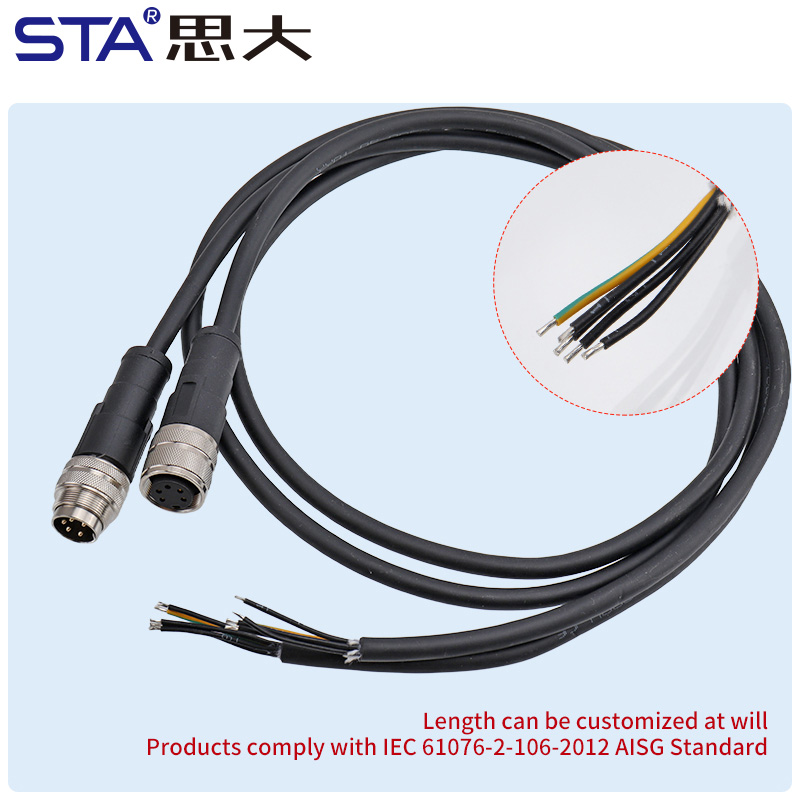

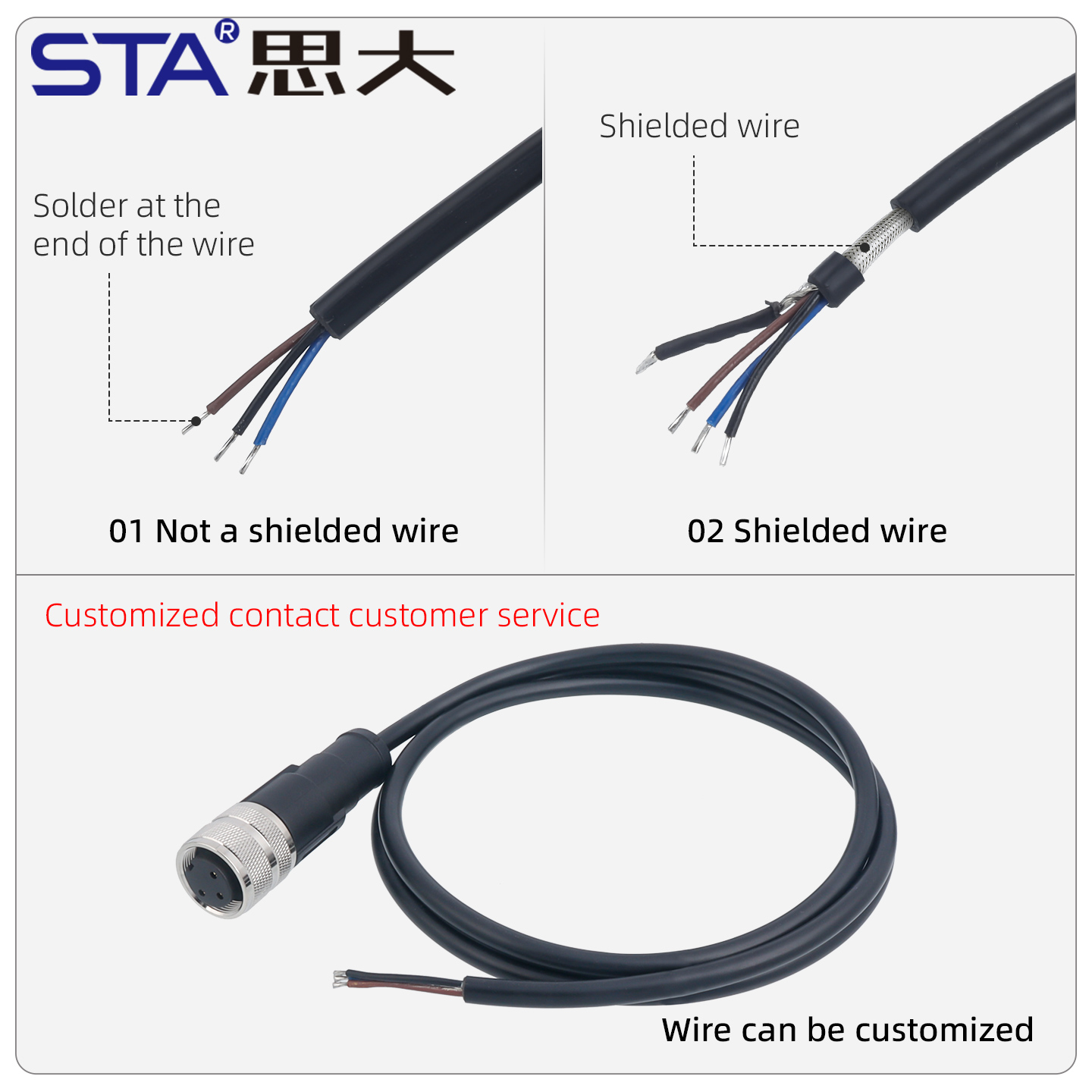

Кабель по проекту заказчика
Возможность выбора длины и типа кабеля для конкретного применения.

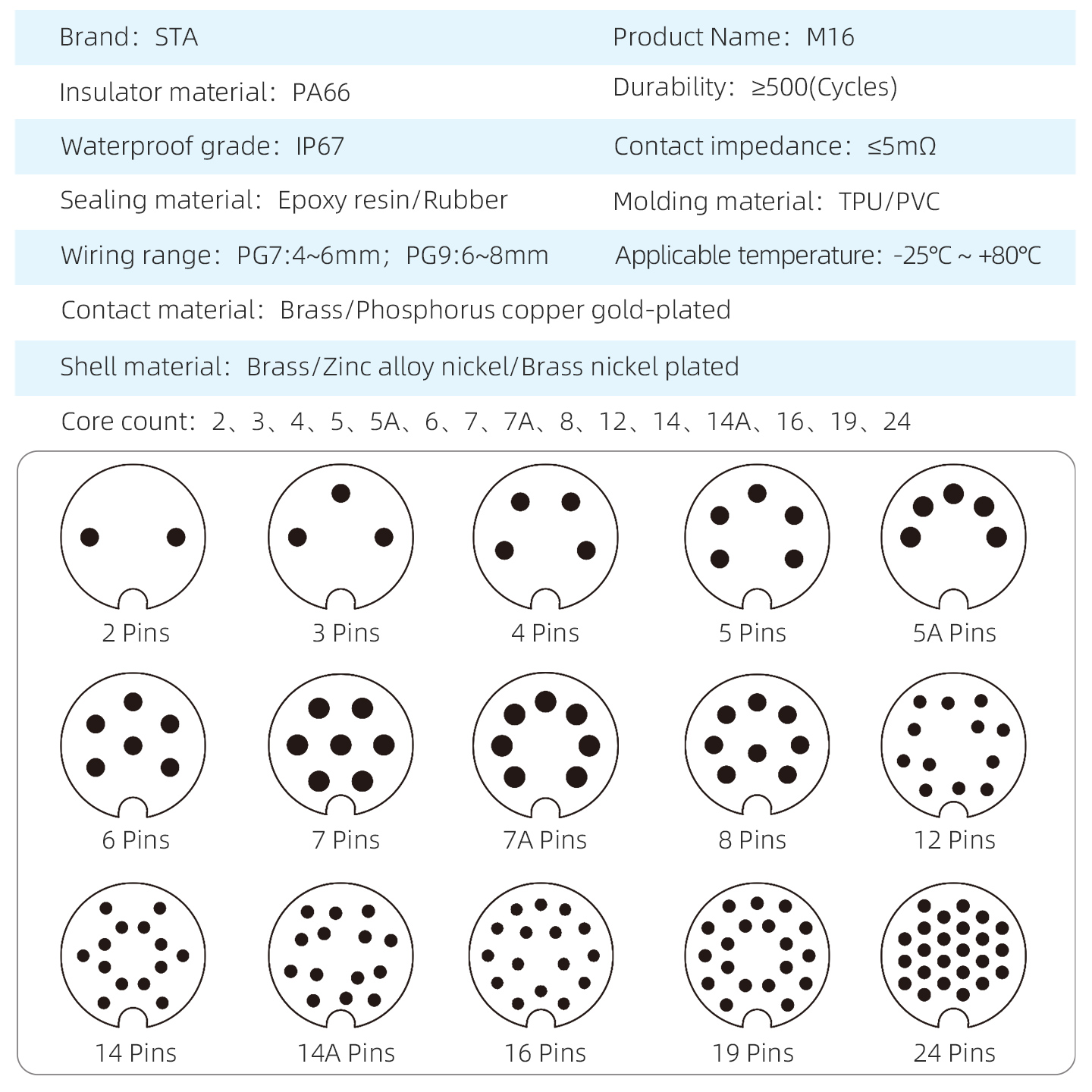

| Параметр | Технические характеристики |
| Тип разъёма | M16 Неэкранированный overmolded разъём |

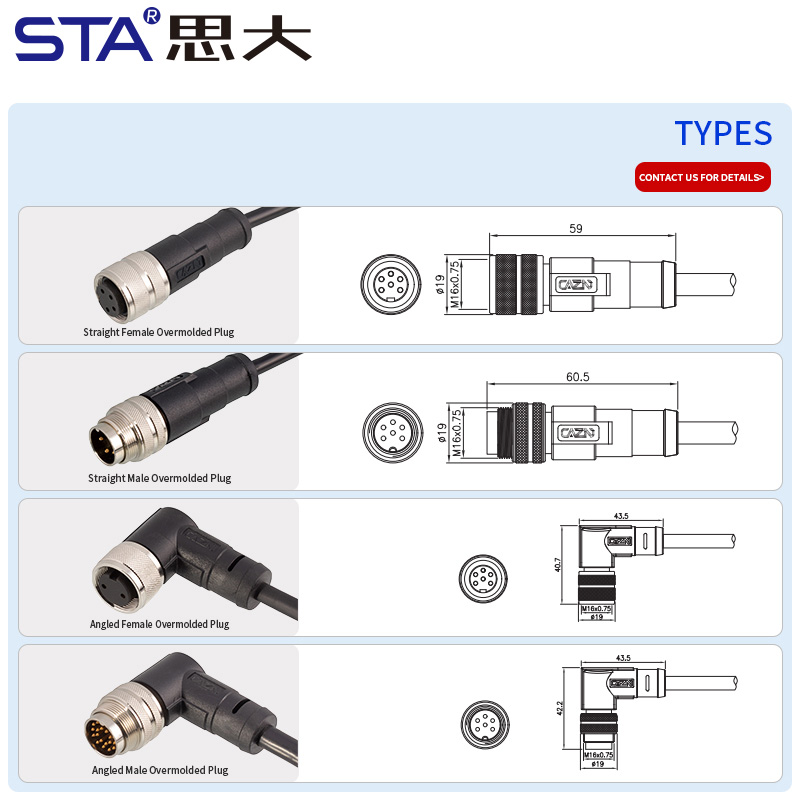

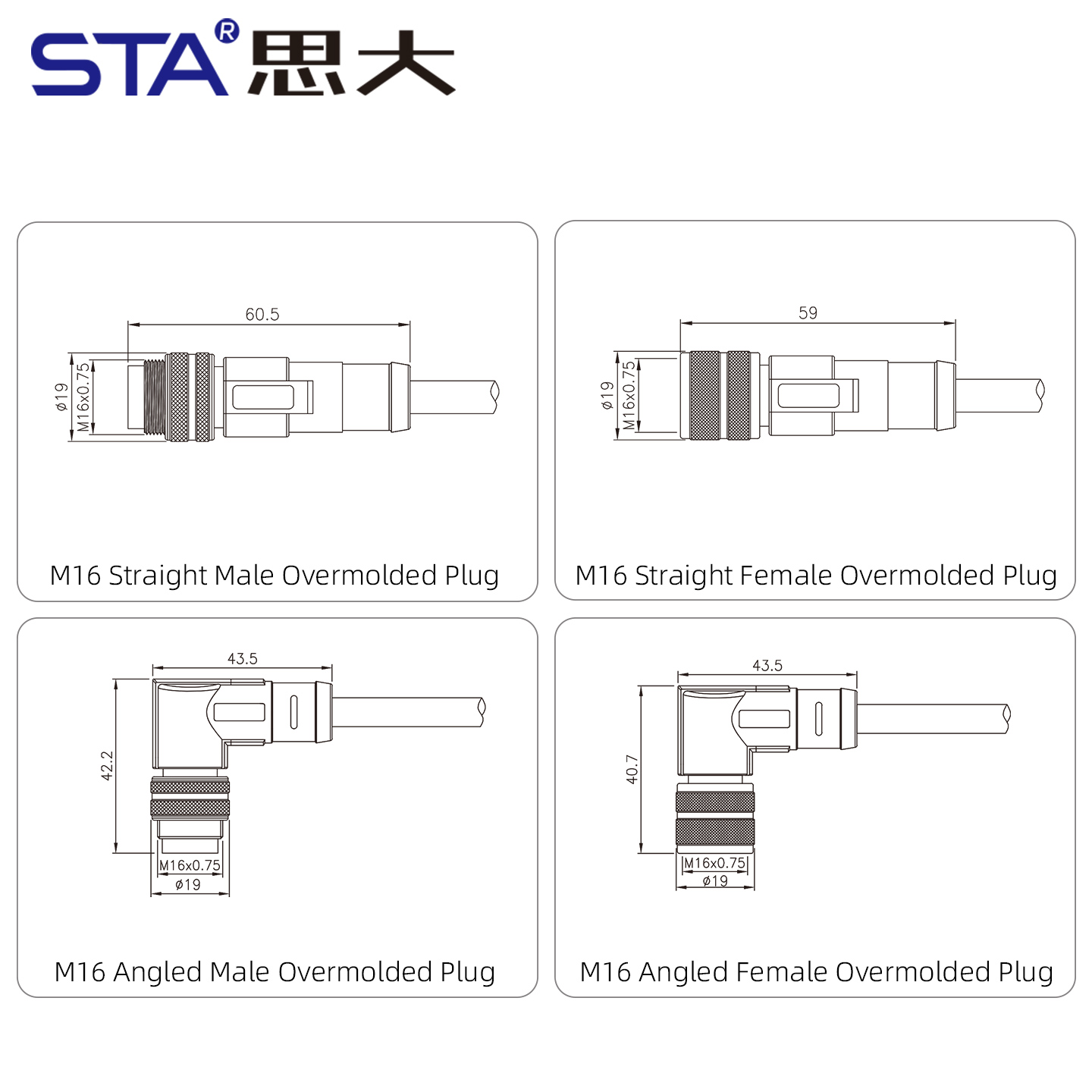

| Тип хвостовика | прямое и угловое исполнение |

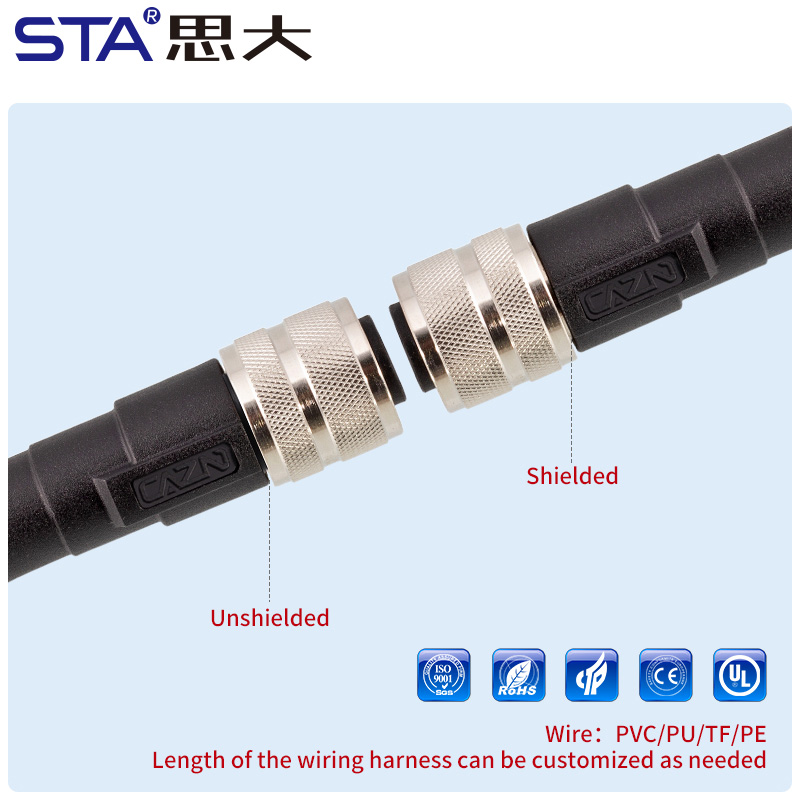

| Экранирование | экранированный и неэкранированный |
Корпус | Латунь никелированная / Цинковый сплав никелированный |

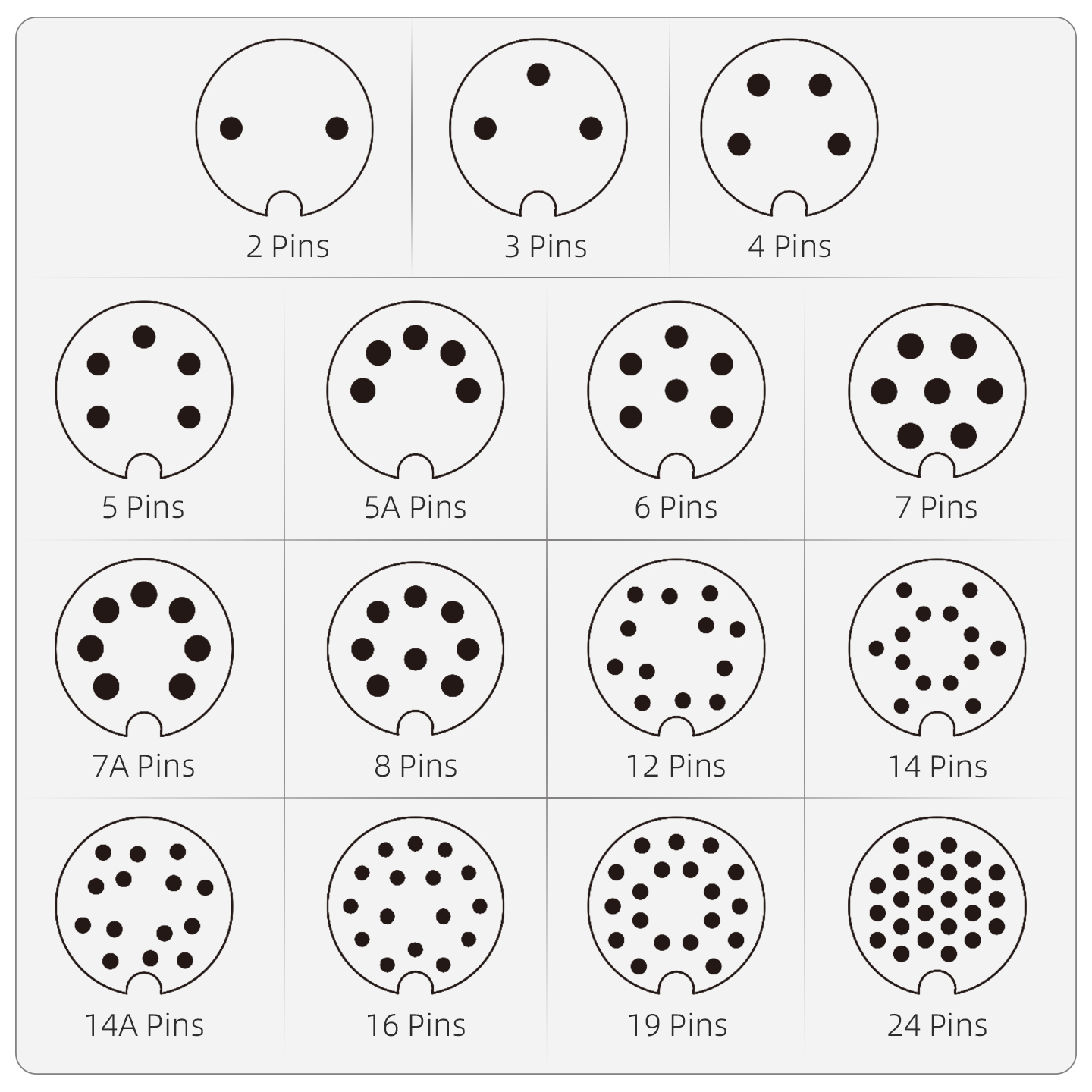

| Контакты / Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 19 / 24 Pins |
| Кабельный ввод | PG7(4–6 мм) / PG9 (6–8 мм) |
Сечение проводников | 20 / 24 / 26 AWG (0.75 / 0.25 / 0.14 мм²) |
Класс защиты | IP67 (при правильной сборке) |
| Материал контактов | Латунь / цинковый сплав, никелированное покрытие |
| Рабочая температура | -40°C...+105°C |
| Материал изолятора | PA66 |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Номинальный ток
2–3 pin: 7A
4–5 pin: 6A
6–7–8 pin: 5A
10–12–14–16–19 pin: 3A
24 pin: 1A
Номинальное напряжение
2–6 pin: 250V AC / 32V DC
7 pin: 125V AC / 32V DC
8–12–14–16–19 pin: 60V AC / 32V DC
Промышленные датчики и исполнительные механизмы
Машиностроительное оборудование
Системы питания низкого и среднего напряжения
Автоматизированные производственные линии
Уличные установки без требований к EMI
1. Когда выбирать неэкранированную версию?
Если в системе нет сильных электромагнитных помех.
2. Защищён ли разъём от воды и пыли?
Да, степень защиты IP67.
3. Возможен ли заказ нестандартной длины кабеля?
Да, длина подбирается индивидуально.
4. Подходит ли для промышленного применения?
Да, разъём рассчитан на длительную эксплуатацию в промышленной среде.
