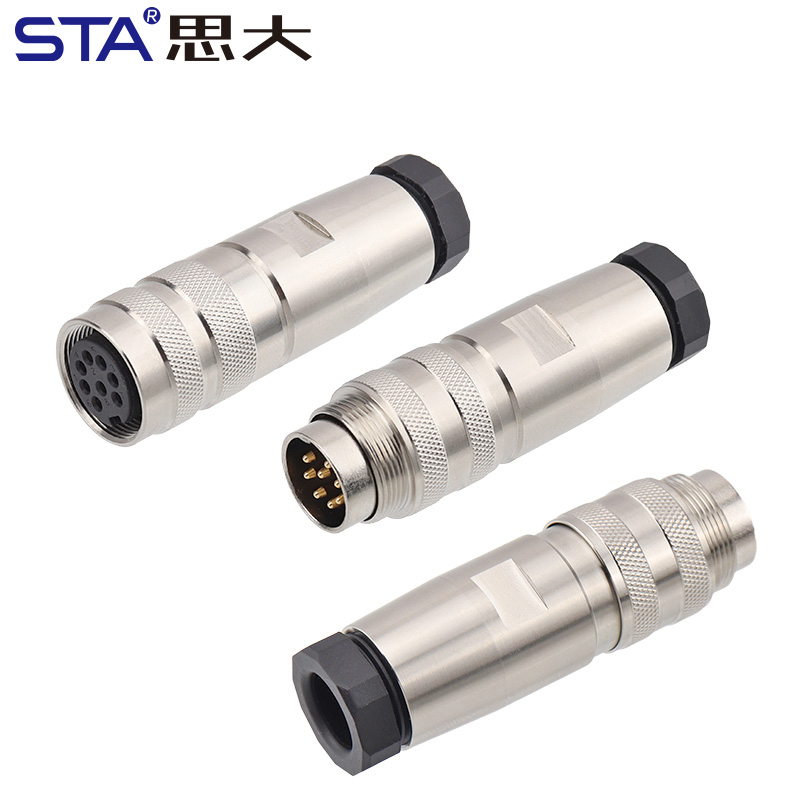

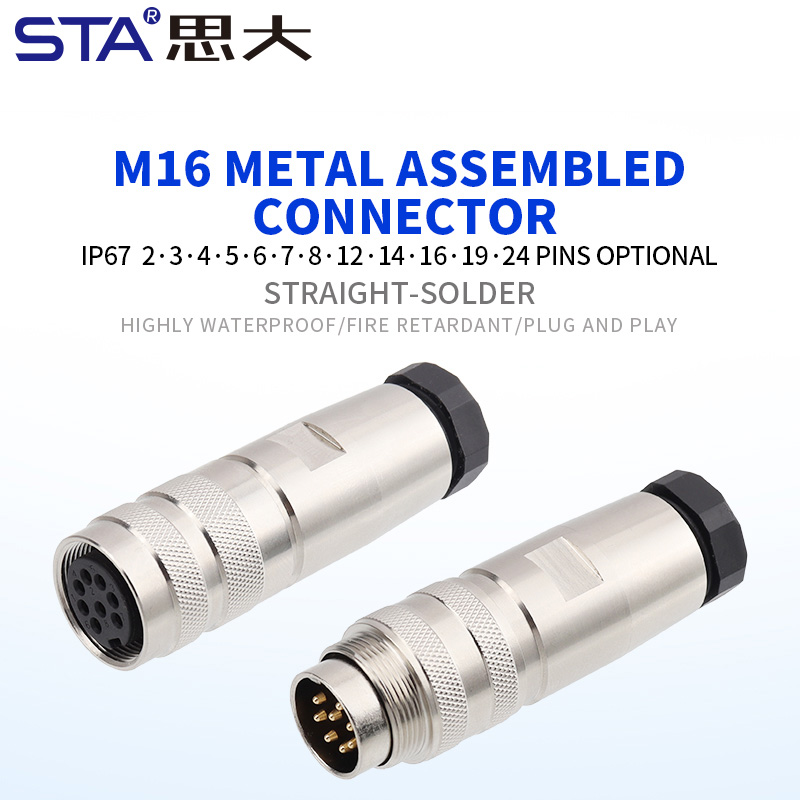

M16 Solder Assembled Plug Plastic lock tail nut Type
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |
Прочная металлическая конструкция
Корпус из латуни или цинкового сплава с никелевым покрытием обеспечивает высокую механическую прочность, устойчивость к коррозии и длительный срок службы в промышленных условиях.

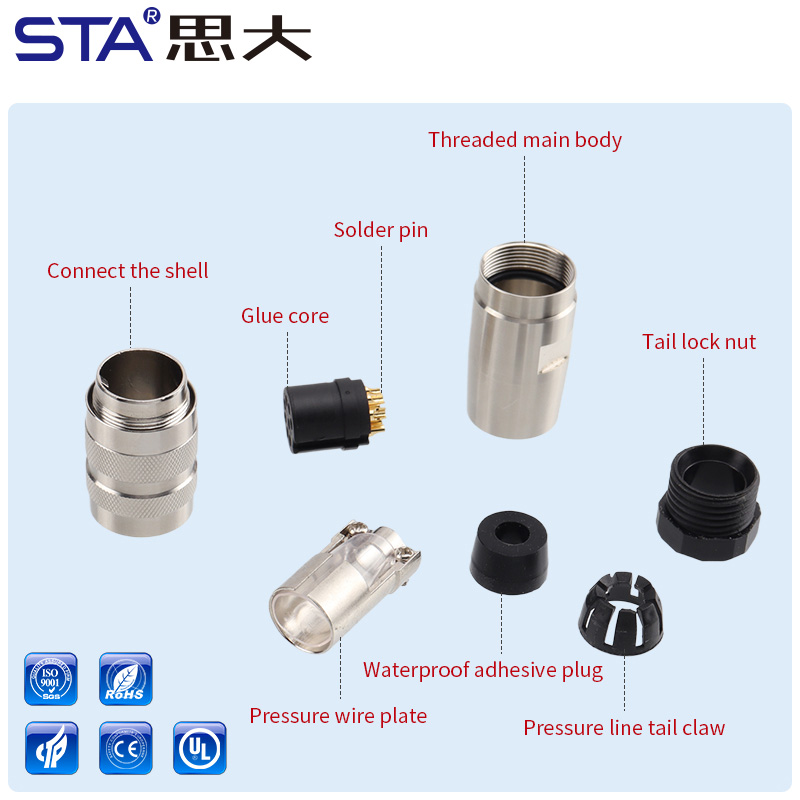

Пластиковая фиксирующая хвостовая гайка
Пластиковая гайка надёжно фиксирует кабель, снижает нагрузку на контакты и предотвращает ослабление соединения при вибрациях и движении кабеля.
Широкий выбор контактных конфигураций
Доступны версии с 2, 3, 4, 5, 6, 7, 8, 12, 14, 16, 19 и 24 контактами, что позволяет адаптировать разъём под сигнальные, управляющие и комбинированные цепи.

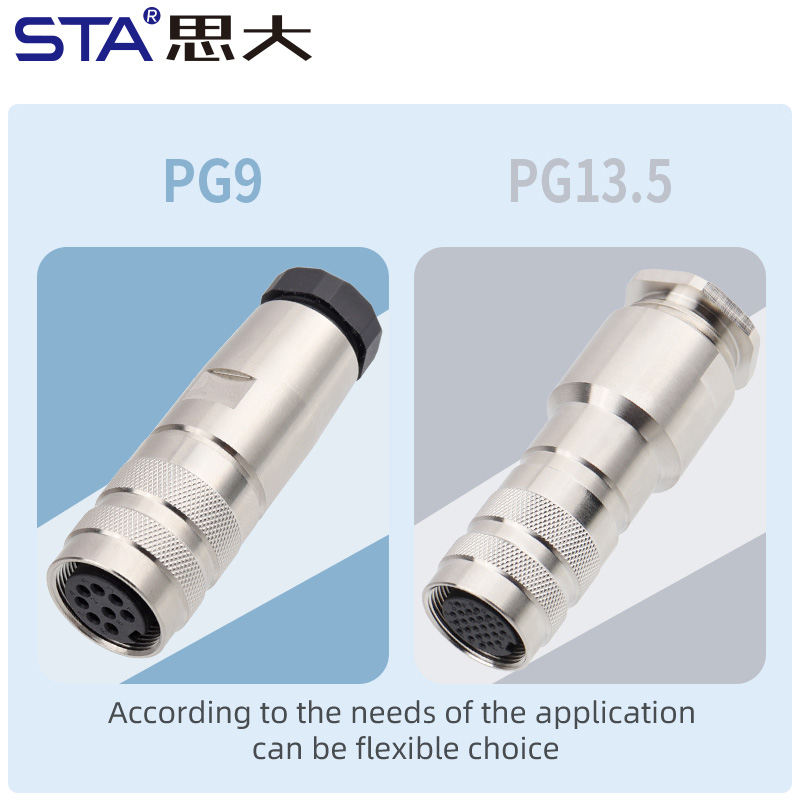

Совместимость с кабельными вводами PG7 / PG9
Поддержка стандартных вводов PG7 (4–6 мм) и PG9 (6–8 мм) упрощает подбор кабеля и ускоряет процесс сборки.
Стабильная электрическая передача
Контакты рассчитаны на разные токи и напряжения в зависимости от количества пинов, обеспечивая надёжную и безопасную работу оборудования.

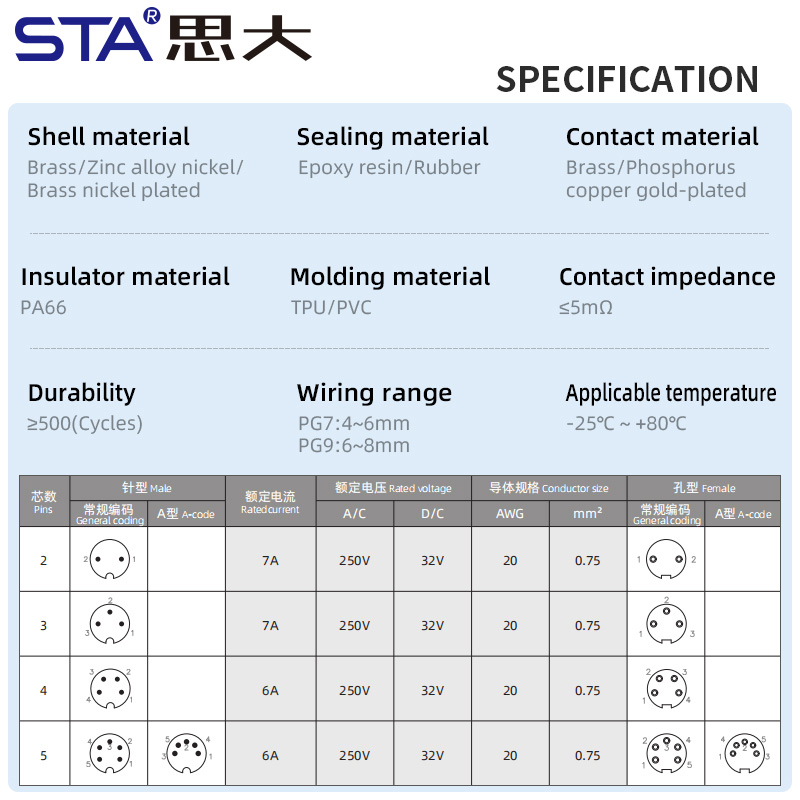

| Параметр | Технические характеристики |

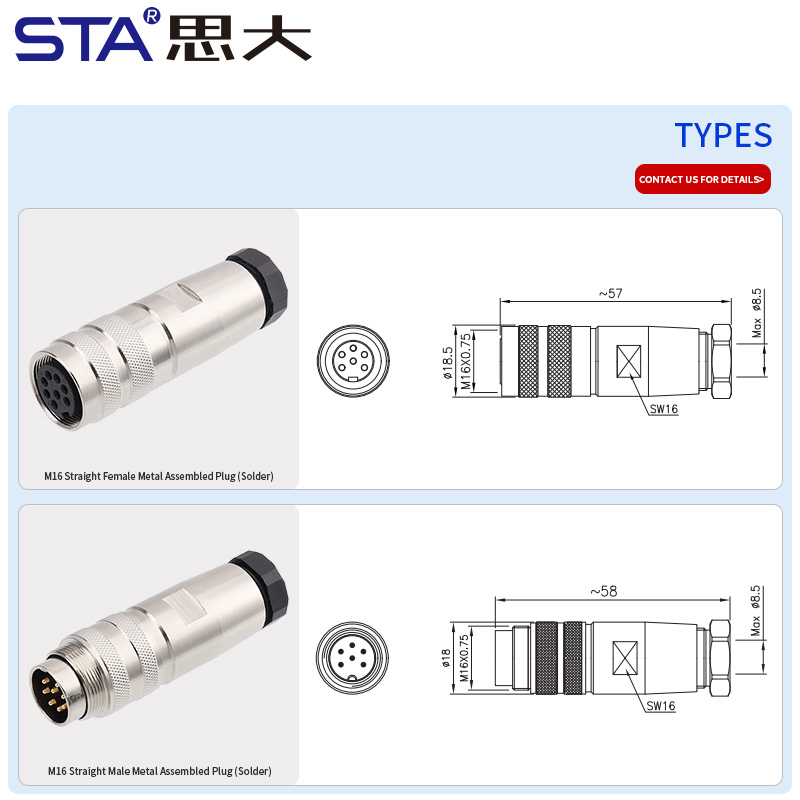

| Тип разъёма | M16 металлический сборный штекер |
| Тип хвостовика | Тип пластиковой стопорной гайки |
| Тип контактов | Пайка (Solder) |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 19 / 24 Pins |
| Кабельный ввод | PG7(4–6 мм) / PG9 (6–8 мм) / PG13.5 |
Сечение проводников | 20 / 24 / 26 AWG (0.75 / 0.25 / 0.14 мм²) |
Класс защиты | IP67 (при правильной сборке) |
| Материал контактов | Латунь / цинковый сплав, никелированное покрытие |
| Рабочая температура | -40°C...+105°C |
| Материал изолятора | PA66 |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Номинальный ток
2–3 pin: 7A
4–5 pin: 6A
6–7–8 pin: 5A
10–12–14–16–19 pin: 3A
24 pin: 1A
Номинальное напряжение
2–6 pin: 250V AC / 32V DC
7 pin: 125V AC / 32V DC
8–12–14–16–19 pin: 60V AC / 32V DC
Металлический разъём M16 с пластиковой фиксирующей гайкой широко применяется в системах промышленной автоматизации для подключения датчиков, приводов и управляющих модулей, где требуется стабильная передача сигнала и надёжная фиксация кабеля.
В машиностроении и оборудовании с ЧПУ данный авиационный разъём M16 используется для соединения силовых и сигнальных линий в условиях вибраций и длительной эксплуатации.
Разъём также востребован в контрольно-измерительных приборах и сенсорных системах, обеспечивая точное и устойчивое электрическое соединение.
В транспортных и мобильных устройствах M16 кабельный разъём применяется благодаря прочной конструкции и устойчивости к механическим нагрузкам.
Дополнительно он подходит для электрощитов и распределительных панелей, где необходима аккуратная кабельная разводка и долговечное соединение.
1. Для каких кабелей подходит данный разъём?
Разъём совместим с кабелями диаметром от 4 до 8 мм благодаря поддержке вводов PG7 и PG9.
2. Можно ли использовать разъём в условиях вибрации?
Да, пластиковая фиксирующая гайка надёжно удерживает кабель и снижает механическую нагрузку на контакты.
3. Подходит ли этот M16 разъём для промышленного оборудования?
Разъём разработан специально для промышленного применения, включая автоматизацию, датчики и системы управления.
4. Возможна ли поставка разных вариантов контактов под один проект?
Да, доступны различные конфигурации контактов от 2 до 24 pin, что удобно для проектных и OEM-заказов.
5. Требуется ли специальный инструмент для монтажа?
Стандартного инструмента для пайки и сборки кабеля достаточно, дополнительное оборудование не требуется.
