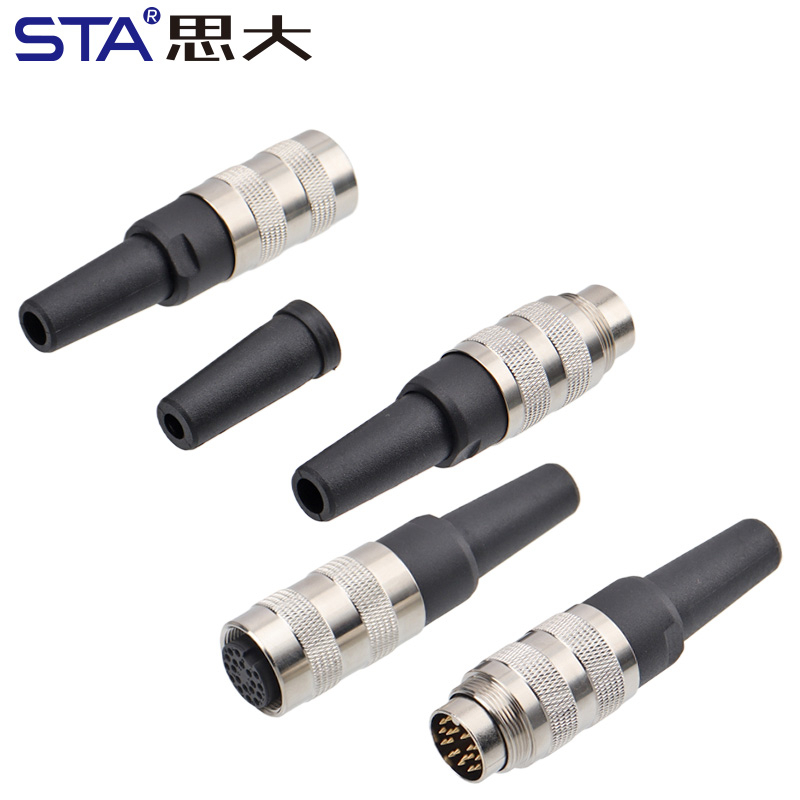

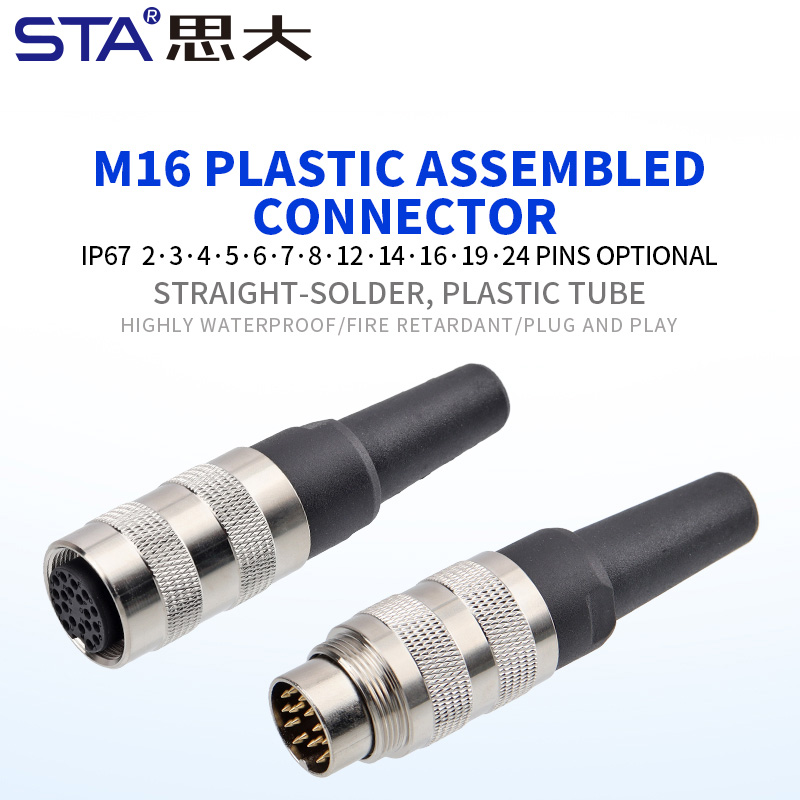

M16 Solder Assembled Plug Plastic Tube Tail Pipe Type
| Тип разъёма : | |
|---|---|
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |
Прочная металлическая конструкция M16
Корпус из металла повышает механическую прочность, устойчивость к износу и обеспечивает стабильную работу в промышленной среде с вибрациями и частыми подключениями.
Паяемое соединение контактов
Solder-терминация гарантирует низкое контактное сопротивление и надёжную электрическую передачу сигнала или питания при длительной эксплуатации.

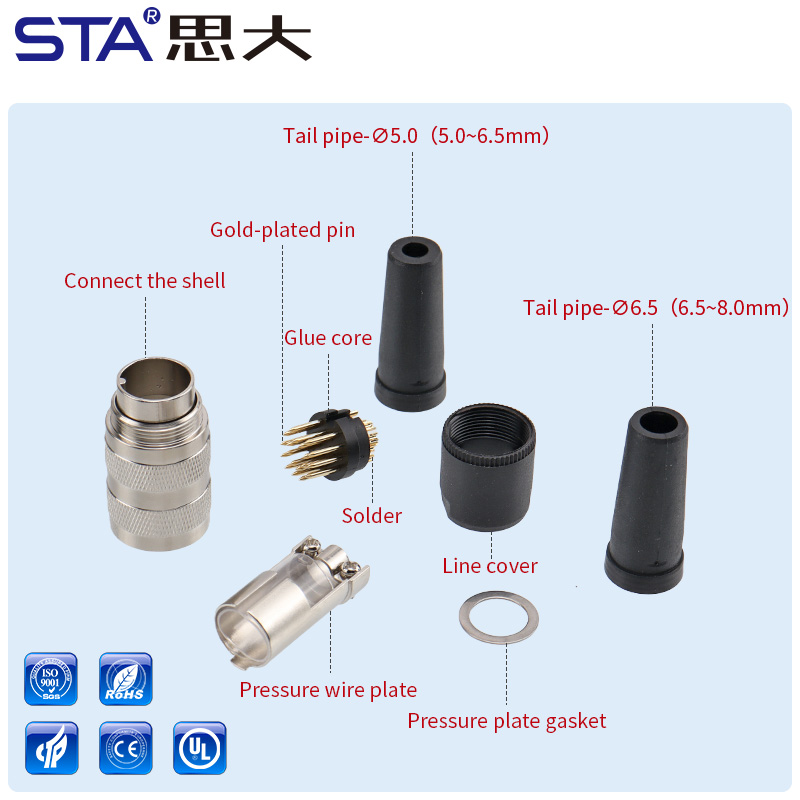

Пластиковый хвостовик для защиты кабеля
Tail Pipe Type снижает нагрузку на кабель, предотвращает перегибы и увеличивает срок службы кабельной сборки.
Широкий выбор контактов и диаметров кабеля
Доступны версии от 2 до 24 pin и хвостовики 5.0 / 6.5 мм, что упрощает подбор под разные кабели и схемы подключения.
Подходит для OEM и индивидуальных решений
Разъём M16 легко интегрируется в кабельные сборки, сенсоры и промышленные устройства, поддерживая кастомизацию под проект.

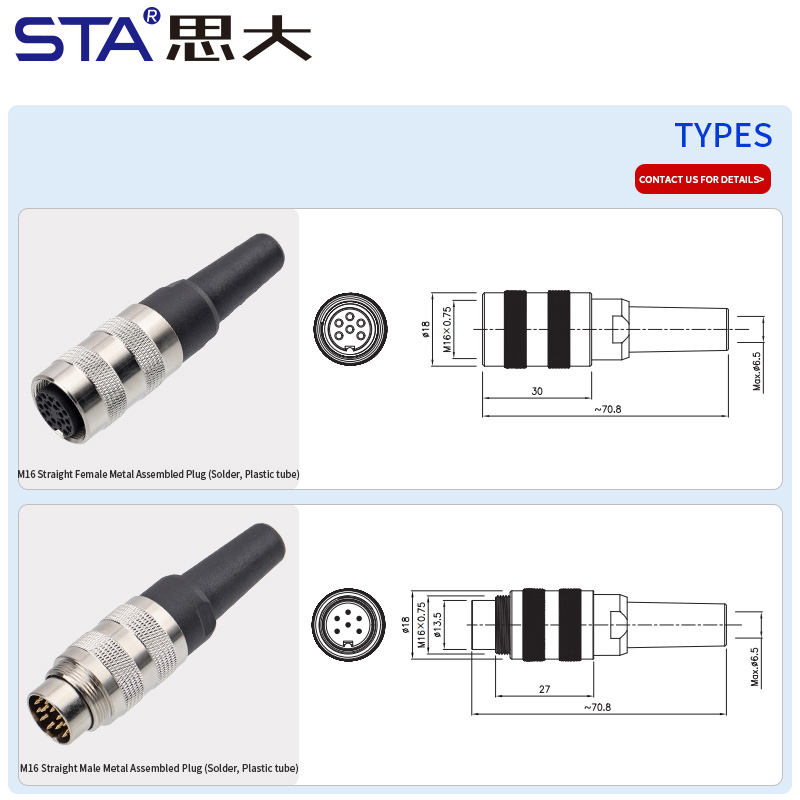

| Параметр | Технические характеристики |
| Тип разъёма | M16 Металлический авиационный разъём |
| Тип хвостовика | Пластиковая трубка (Tail Pipe) |
| Тип контактов | Пайка (Solder) |
Корпус | Латунь никелированная / Цинковый сплав никелированный |
| Контакты / Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 14 / 16 / 19 / 24 Pins |
| Кабельный ввод | PG7(4–6 мм) / PG9 (6–8 мм) / PG13.5 |
Сечение проводников | 20 / 24 / 26 AWG;0.75 / 0.25 / 0.14 мм² |
азмер хвостовика | 5.0 мм / 6.5 мм |
| Материал контактов | Латунь / цинковый сплав, никелированное покрытие |
| Рабочая температура | -40°C...+105°C |
| Материал изолятора | PA66 |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
| Количество контактов | Ток |
|---|---|
| 2 / 3 pin | 7 A |
| 4 / 5 pin | 6 A |
| 6 / 7 / 8 pin | 5 A |
| 10 / 12 / 14 / 16 / 19 pin | 3 A |
| 24 pin | 1 A |
| Контакты | Напряжение |
|---|---|
| 2 / 3 / 4 / 5 / 6 pin | 250V AC / 32V DC |
| 7 pin | 125V AC / 32V DC |
| 8 / 12 / 14 / 16 / 19 pin | 60V AC / 32V DC |
Промышленные датчики и исполнительные устройства
Системы автоматизации и управления
Машиностроение и оборудование OEM
Электронные модули и шкафы управления

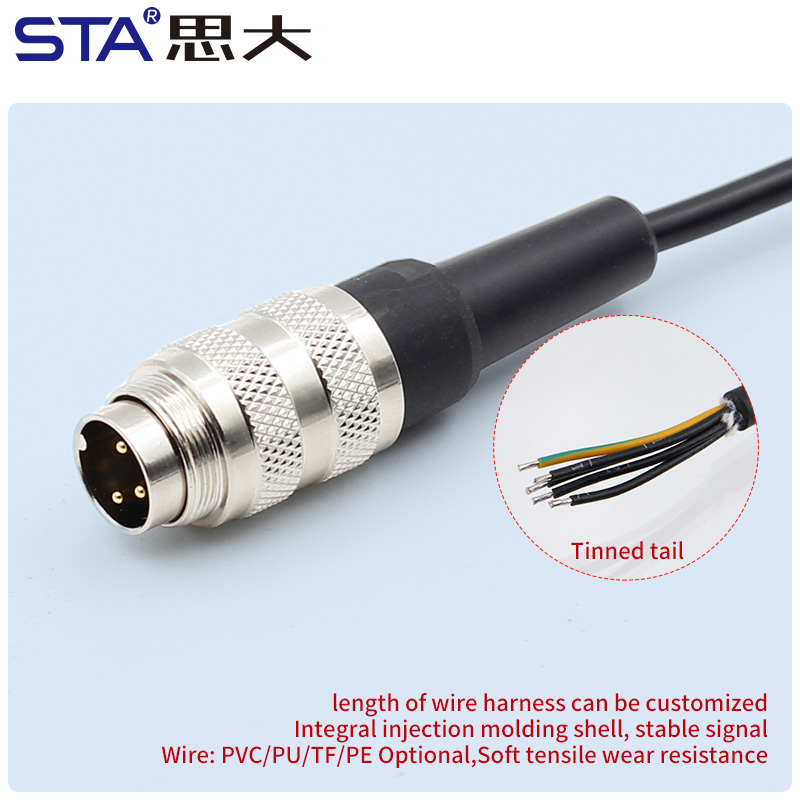

Кабельные сборки для промышленной электроники
1. Для каких кабелей подходит данный разъём M16?
Разъём поддерживает кабели диаметром 5.0–6.5 мм и 6.5–8.0 мм в зависимости от выбранного хвостовика.
2. Можно ли использовать разъём для силовых линий?
Да, при выборе соответствующего количества контактов и сечения кабеля разъём подходит для передачи питания и сигналов.
3. Поставляется ли разъём в собранном виде?
Разъём является сборным и предназначен для монтажа методом пайки при изготовлении кабельной сборки.
4. Возможна ли кастомизация под проект?
Да, поддерживаются различные pin-конфигурации и варианты хвостовика для OEM-заказов.
