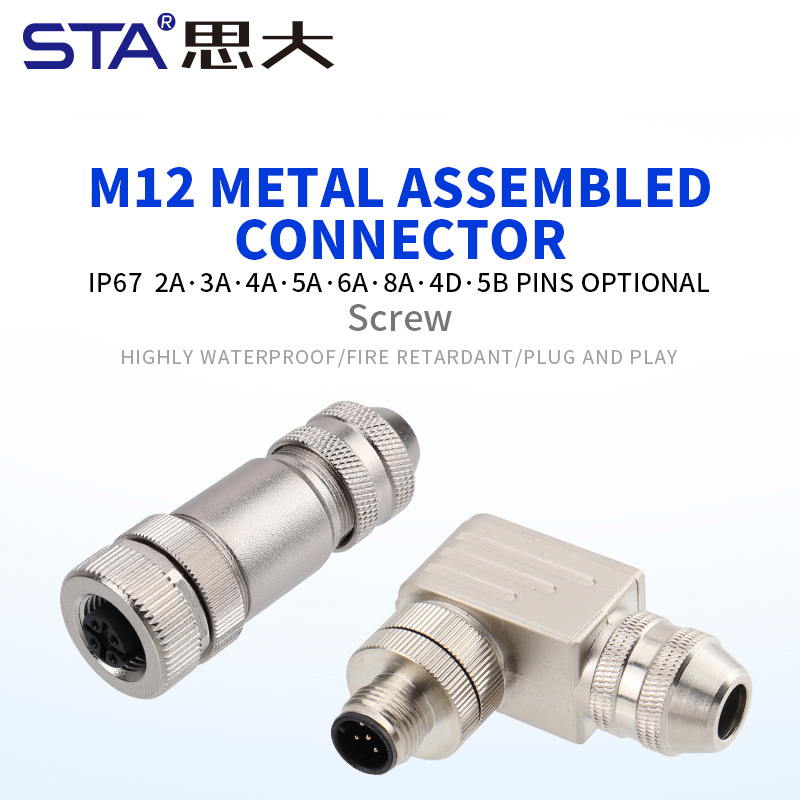

1. Прочный металлический корпус
Никелированная латунь обеспечивает высокую стойкость к коррозии и механическим воздействиям.

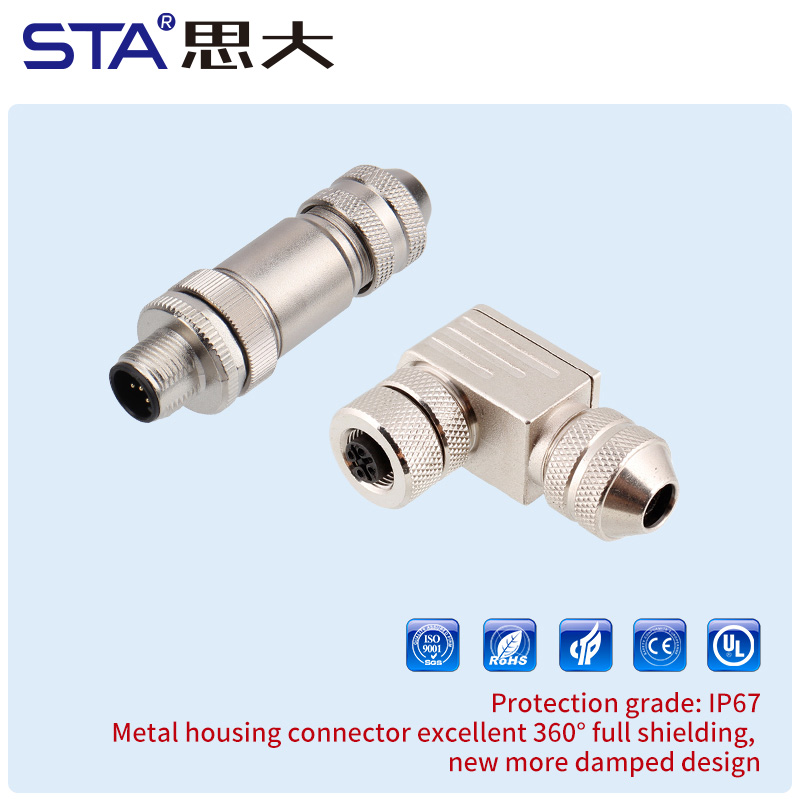

2. Водонепроницаемость IP67
Надёжная работа в условиях влаги, пыли и вибраций — идеально для промышленности.

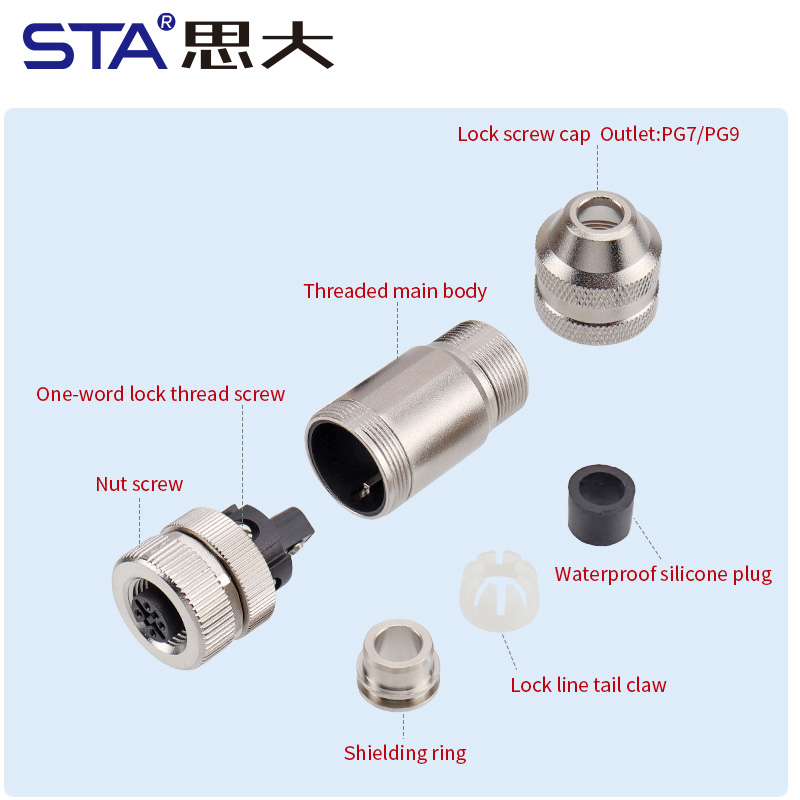

3. Удобный монтаж с винтовым зажимом
Быстрая сборка и стабильный контакт благодаря винтовому фиксатору.

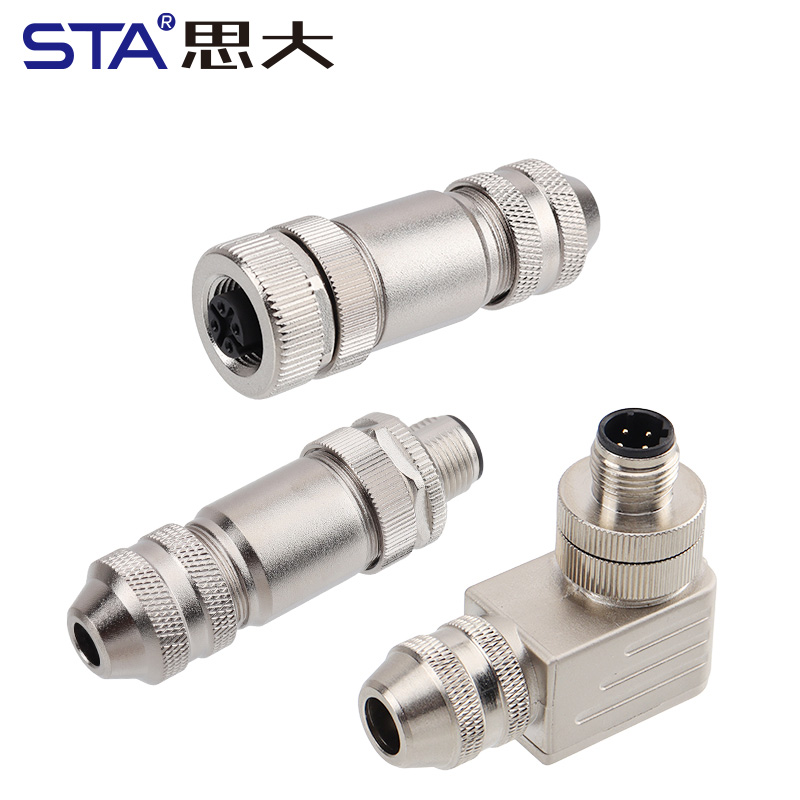

4. Широкий выбор вариантов

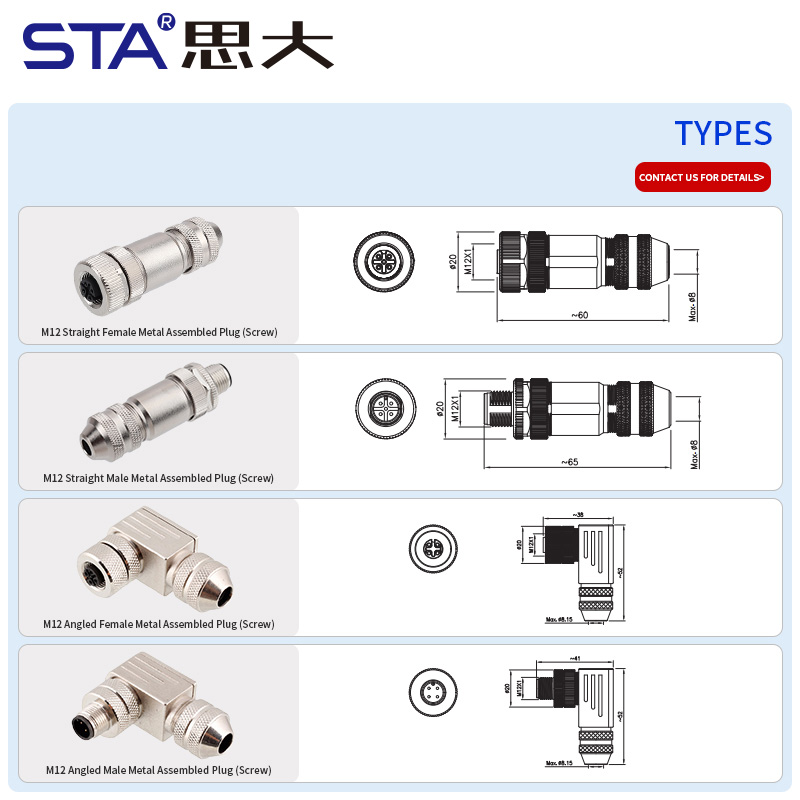

Прямой или угловой корпус, папа/мама, PG7/PG9, 2–8 контактов.
5. Совместимость с промышленными стандартами
Полностью соответствует IEC 61076-2-101 и подходит для датчиков, контроллеров и автоматизации.

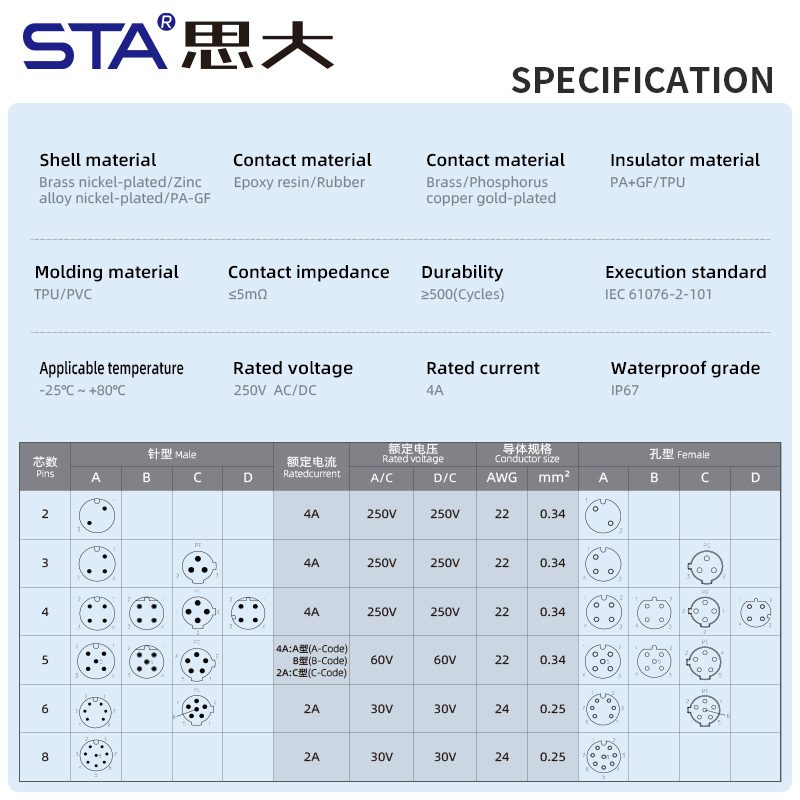

| Параметр | Технические характеристики |
| Тип разъёма | M12, металлический, винтовой |
| Количество контактов | 2 / 3 / 4 / 5 / 6 / 8 Число контактов |
| Метод подключения | винтовой (Screw Type) |
| Тип гермоввода | PG7 / PG9 |
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А (зависит от полюсности) |
| Номинальное напряжение | 250 В AC/DC (в зависимости от полюсности) |
| Степень водонепроницаемости | IP67 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Силовые и сигнальные линии в системах автоматизации производства.
Подключение датчиков, приводов и исполнительных механизмов.
Промышленные сети с повышенным уровнем электромагнитных помех.
Робототехника, транспортировочные системы и станочное оборудование.
Модули ввода-вывода PLC, распределительные коробки и контроллеры.
1. Для каких применений подходит металлический разъём M12?
Разъёмы M12 используются в системах промышленной автоматизации, датчиках, исполнительных устройствах, робототехнике, приводах, распределительных коробках и оборудовании КИПиА. Они подходят для передачи сигнальных и силовых цепей в тяжёлых условиях эксплуатации.
2. Чем отличается прямой разъём от углового?
Прямой разъём удобен для стандартных подключений, когда кабель выходит по оси разъёма.
Угловой (90°) используется в местах с ограниченным пространством, обеспечивая компактную установку и предотвращая перегиб кабеля.
3. Какие типы кабельных вводов доступны — PG7 или PG9?
PG7 рекомендуется для тонкого кабеля диаметром примерно 3–6,5 мм,
PG9 — для кабелей большего диаметра (до 8 мм).
Оба типа обеспечивают надёжную фиксацию и соответствуют степени защиты IP67.
4. Подходит ли разъём M12 для использования на улице и во влажных условиях?
Да. Корпус из никелированной латуни и степень защиты IP67 обеспечивают устойчивость к дождю, брызгам, пыли и вибрации. Разъём подходит для наружных установок, промышленного оборудования и датчиков на открытом воздухе.
5. Можно ли использовать разъёмы M12 для питания, а не только для сигналов?
Да, разъёмы M12 подходят как для сигнальных линий, так и для питания — при правильном выборе количества контактов и номинальных характеристик.
Например, 2–3 пин удобно использовать для питания, 4–8 пин — для комбинированных цепей «сигнал + питание».
6. Совместимы ли эти разъёмы с оборудованием по стандарту IEC 61076-2-101?
Да. Все наши металлические M12 разъёмы полностью соответствуют международному стандарту IEC 61076-2-101, что гарантирует совместимость с промышленными датчиками, контроллерами и автоматизированными системами разных производителей.
