1. Прочное металлическое исполнение для стабильной передачи сигналов
Разъём M12 изготовлен из никелированного металла, имеет пайку контактов и резьбу PG9/M12/M16. Обеспечивает надёжное подключение датчиков, автоматизации, приводов, авиационных разъёмов и машинного оборудования.

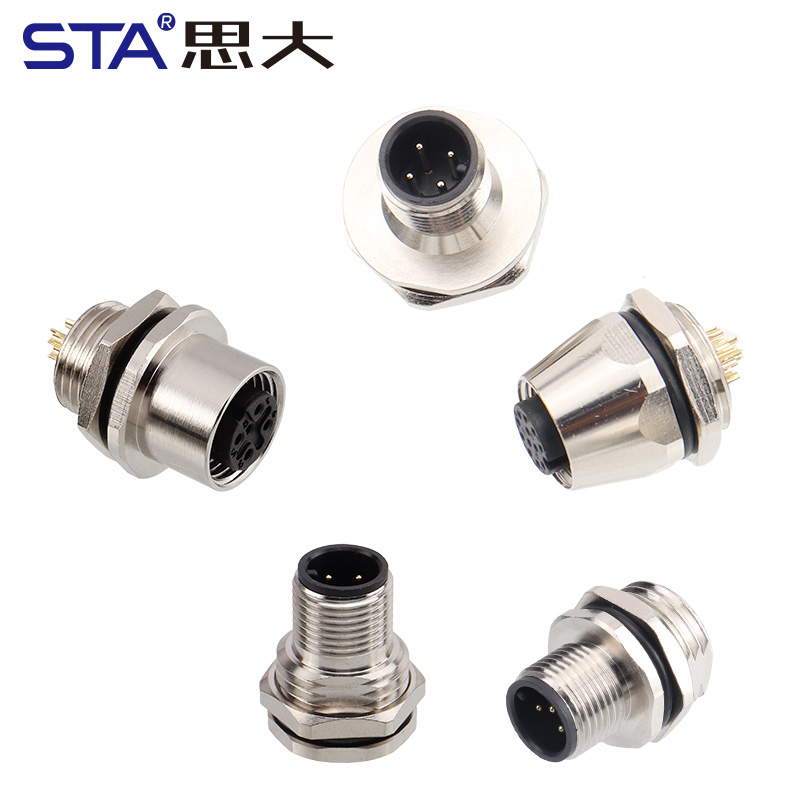

2. Удобный фронтальный и тыловой монтаж для различного оборудования
Мужские и женские разъёмы M12 подходят для панелей, распределительных коробок, контроллеров и промышленных модулей, где требуется компактность, виброустойчивость и безопасное соединение.
3. Широкий выбор от 2 до 17 контактов для разных задач
Разъём M12 поддерживает разные схемы: питание, сигналы, многоканальные цепи управления, датчики, энкодеры и коммуникацию в промышленных автоматизированных системах.
4. Высокая защита от помех и стабильность в жёстких условиях
Металлический корпус разъёма M12 обеспечивает устойчивость к ЭМИ, гарантируя стабильность передачи данных в средах с высоким уровнем шума — на конвейерах, роботах, контроллерах и датчиках.
5. Совместимость с кабелями разных диаметров и резьбовых размеров
Резьба PG9, M12 и M16 позволяет подключать различные промышленные кабели, используемые в оборудовании автоматизации, блоках управления, станках и силовых интерфейсах.

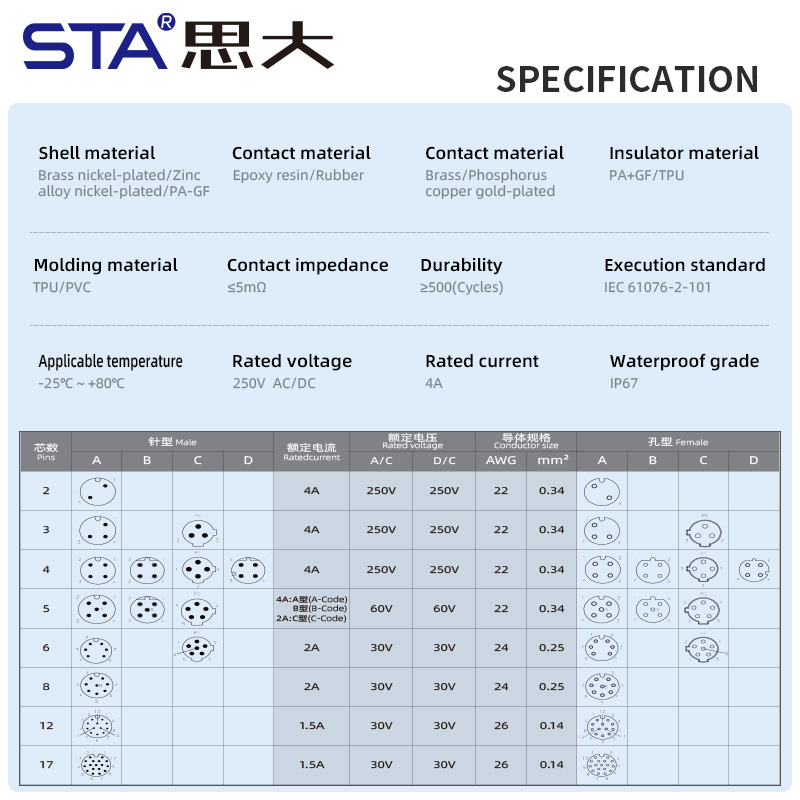

| Параметр | Технические характеристики |
| Тип разъёма | M12 металлический разъём розетка |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |
| Метод подключения | пайка(Solder) |
Варианты монтажа | Передний (Front Mount) / Задний (Back Mount)
|
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |

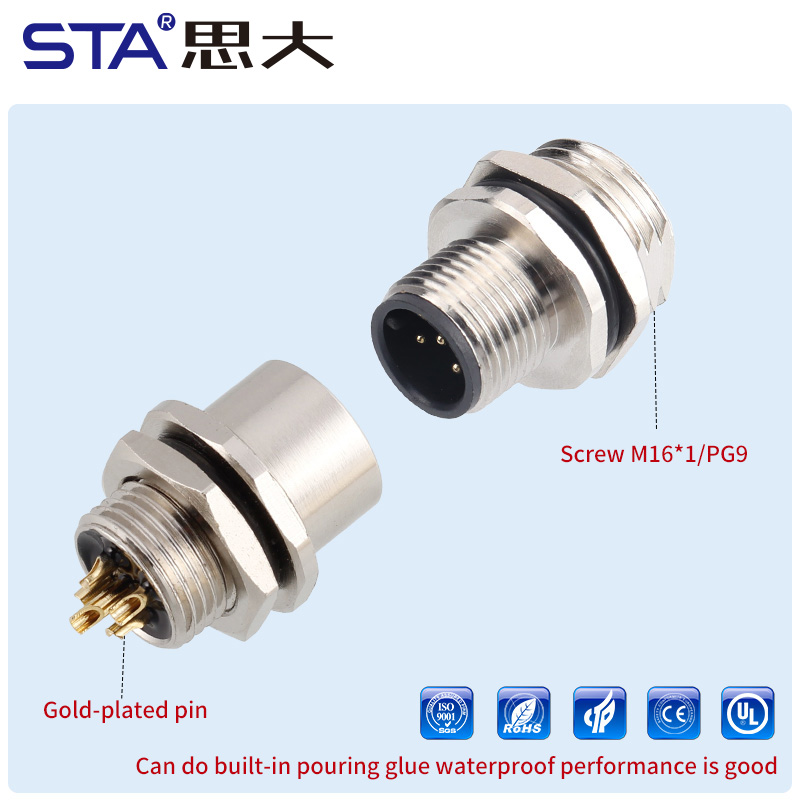

Резьба | PG9 / M12×1 / M16×1.5
|
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
• Промышленная автоматизация — ПЛК, модули ввода/вывода, роботы
• Датчики и контрольно-измерительные устройства — энкодеры, индуктивные датчики
• Машиностроение — станки, упаковочные линии, конвейеры
• Уличное и энергетическое оборудование — системы мониторинга, солнечные установки
• Силовые и сигнальные цепи низкого напряжения — распределительные блоки и контроллеры

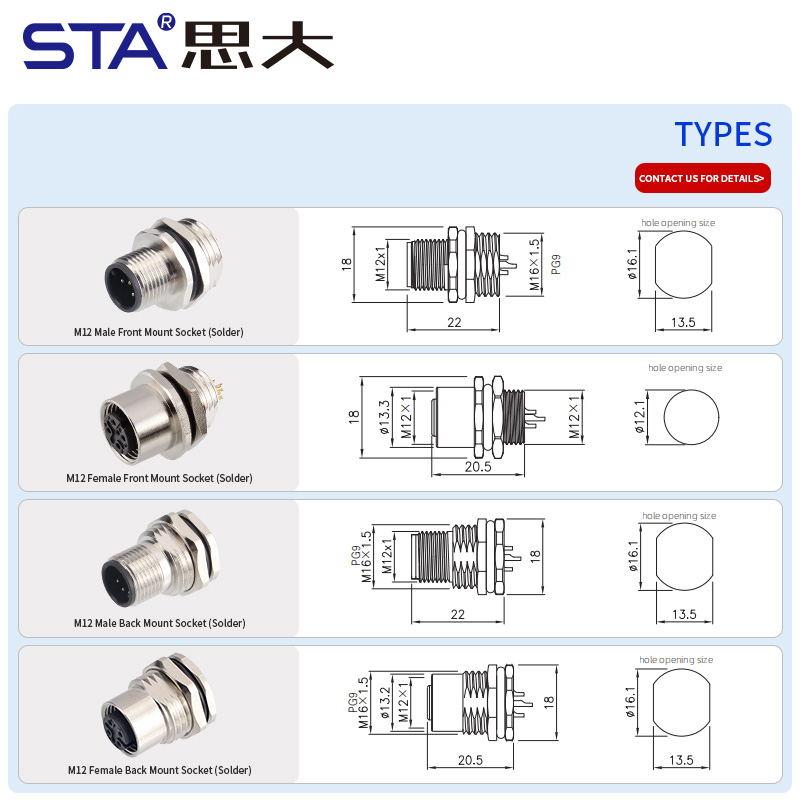

1. В чём разница между фронтальным и тыловым монтажом?
Фронтальный монтаж устанавливается с наружной стороны панели, тыловой — изнутри корпуса. Тыловой вариант обеспечивает более аккуратный внешний вид и дополнительную фиксацию.
2. Какие резьбовые интерфейсы доступны?
Разъём M12 выпускается с резьбой PG9, M12 и M16 — под кабели разных диаметров и типов изоляции.
3. Для каких задач подходят варианты 2–17 контактов?
2–4 контакта — питание и простые сигналы,
5–8 — энкодеры/датчики,
12–17 — многоканальные системы управления.
4. Имеет ли металлический корпус защиту от помех?
Да, металлическое исполнение обеспечивает экранирование и устойчивость к электромагнитным помехам.
5. Можно ли заказать индивидуальную конфигурацию?

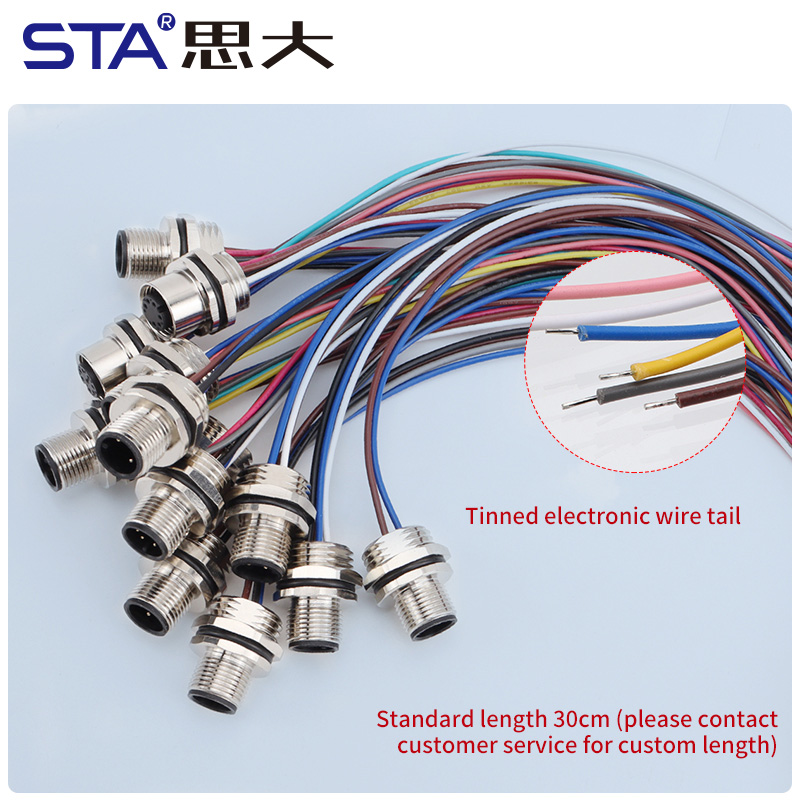

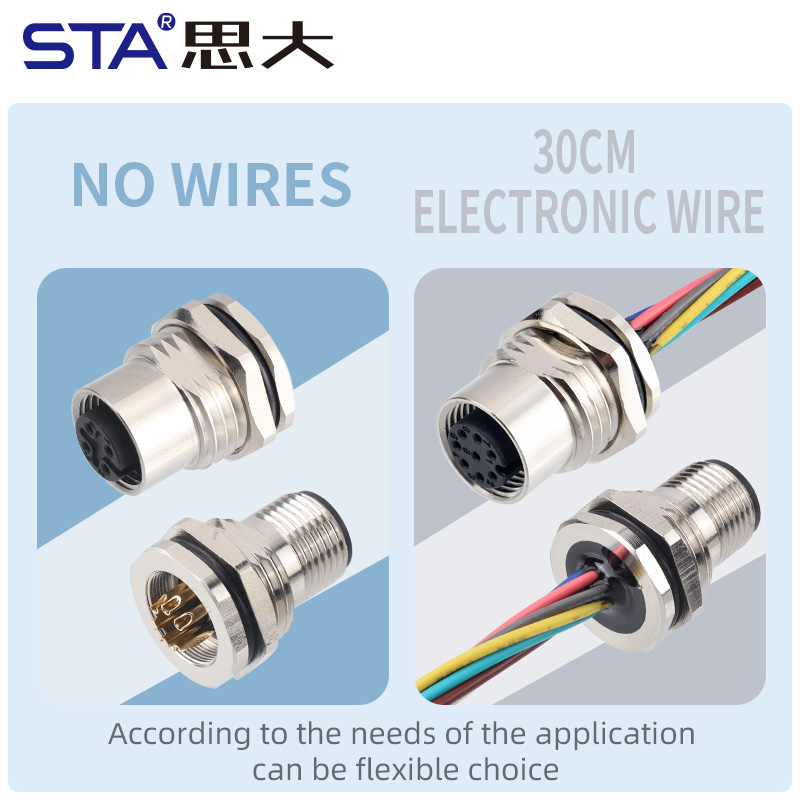

Да, доступны OEM/ODM: длина кабеля, тип контактов, маркировка, корпус, резьба и специальные конфигурации.
