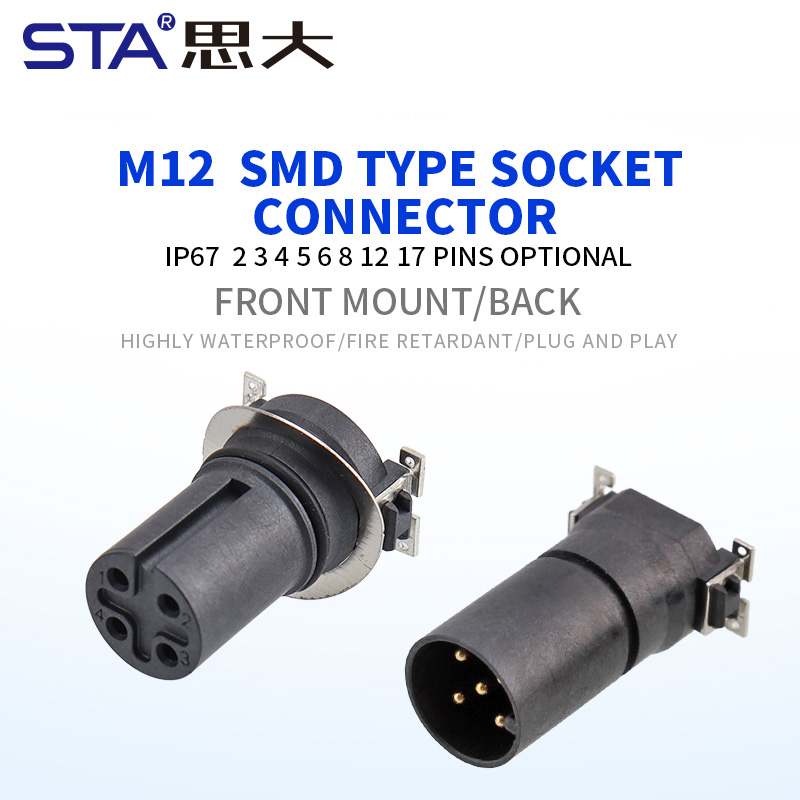

1. Компактная конструкция для SMD монтажа
Фланцевый разъём M12 SMD обеспечивает плотную установку на PCB, снижает высоту узла и повышает надёжность соединения. Металлический корпус гарантирует стабильность в условиях вибрации и перепадов температуры.

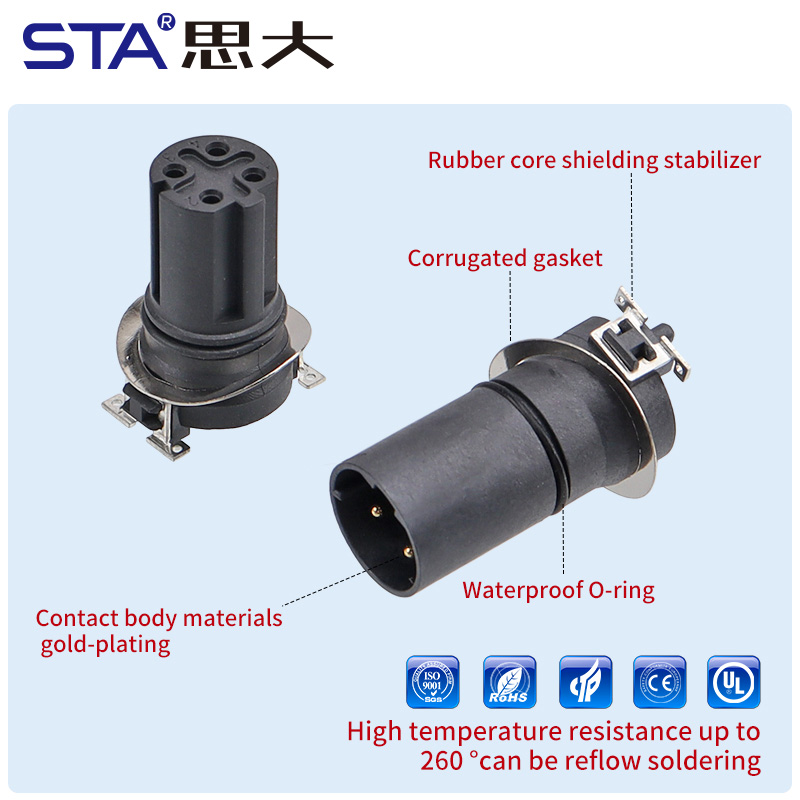

2. Металлический корпус с повышенной защитой контактов
Корпус из никелированного цинкового сплава защищает SMD-контакты, обеспечивает устойчивость к коррозии, электромагнитным помехам и механическим воздействиям, сохраняя стабильный сигнал и долговечность разъёма.

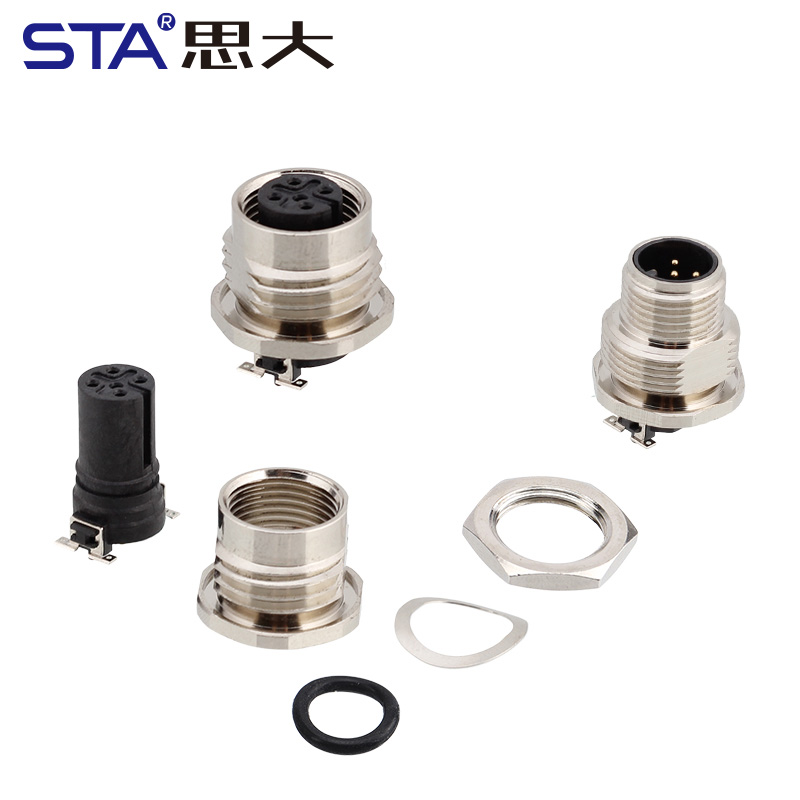

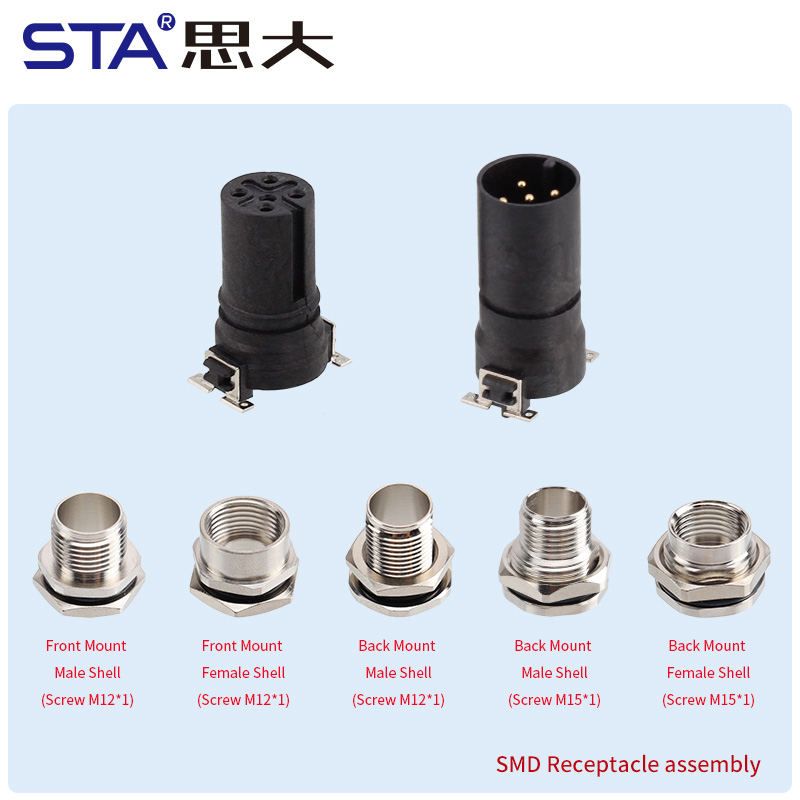

3. Универсальное фланцевое крепление
Фланец позволяет использовать разъём M12 в переднем или заднем монтаже, упрощает интеграцию в устройства и обеспечивает точное позиционирование на плате PCB без необходимости в дополнительной фиксации.
4. Широкий диапазон конфигураций контактов
Доступны версии на 2, 3, 4, 5, 6, 8, 12 и 17 контактов, что облегчает подключение датчиков, питания, сигналов и шин данных. Совместим с промышленными стандартами M12 и резьбой M12/M15.

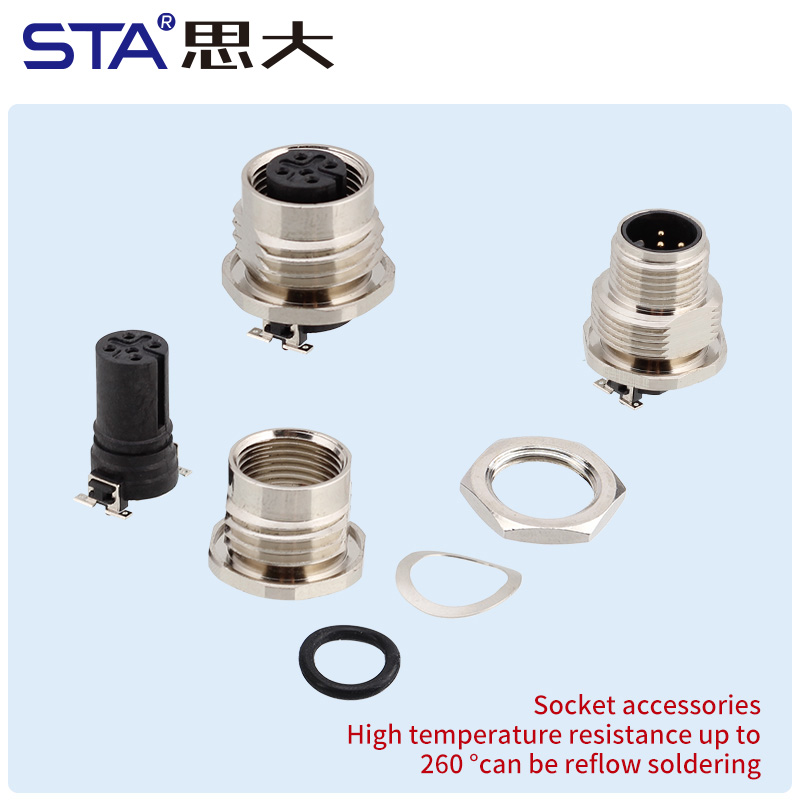

5. Поддержка автоматизированной пайки (Reflow Soldering)
Разъёмы оптимизированы под автоматизированный процесс пайки оплавлением, выдерживают высокую температуру и идеально подходят для массового производства промышленной электроники.
| Параметр | Технические характеристики |
| Тип разъёма | SMD / SMT (поверхностный) |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |
| Монтаж | винтовое крепление |
Крепление | фронтальный монтаж/тыльный монтаж |
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Резьба | M12×1,M15×1 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Модульные контроллеры и компактные управляющие платы в промышленной автоматизации.
Сенсорные системы, где требуется надёжный SMD-разъём для PCB со стабильной фиксацией.
Системы сбора данных и IoT-устройства с ограниченным пространством установки.
Электронные блоки робототехники и приводов с повышенной вибронагрузкой.
Печатные платы измерительных приборов и компактных интерфейсных модулей.
1. Подходит ли разъём для автоматизированной пайки?
Да, конструкция специально разработана для Reflow-пайки и соответствует требованиям SMT-линий.
2. Доступны ли варианты с заземлением?
Да, серия включает версии с заземляющим контактом и без него.
3. Можно ли сочетать разъёмы с крышками и гайками других производителей?
Да, используется стандарт резьбы M12, совместимый с большинством промышленных аксессуаров.
4. Подходит ли фланцевое крепление для тонких панелей?
Да, толщина панели 1–3 мм поддерживается стандартной геометрией фланца.
5. Какая разница между резьбой M12 и M15?
M15 используется для моделей с увеличенной площадкой фланца и более высокой механической прочностью.
