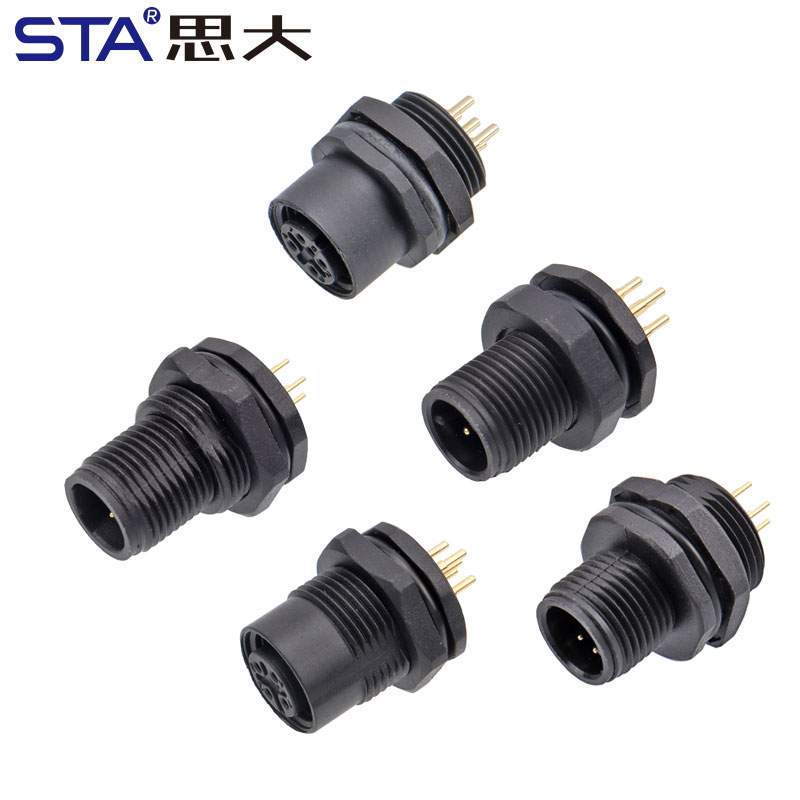

1) Надёжная конструкция для harsh-условий
Корпус из прочного пластика, герметизация IP67 и устойчивая фиксация резьбового соединения обеспечивают стабильную работу разъёма M12 при воздействии влаги, пыли, вибраций и температурных перепадов.
2) Поддержка множества конфигураций контактов
Доступны варианты от 2 до 17 контактов, что позволяет использовать разъёмы для передачи питания, цифровых сигналов, аналоговых цепей и интерфейсов промышленной автоматизации.

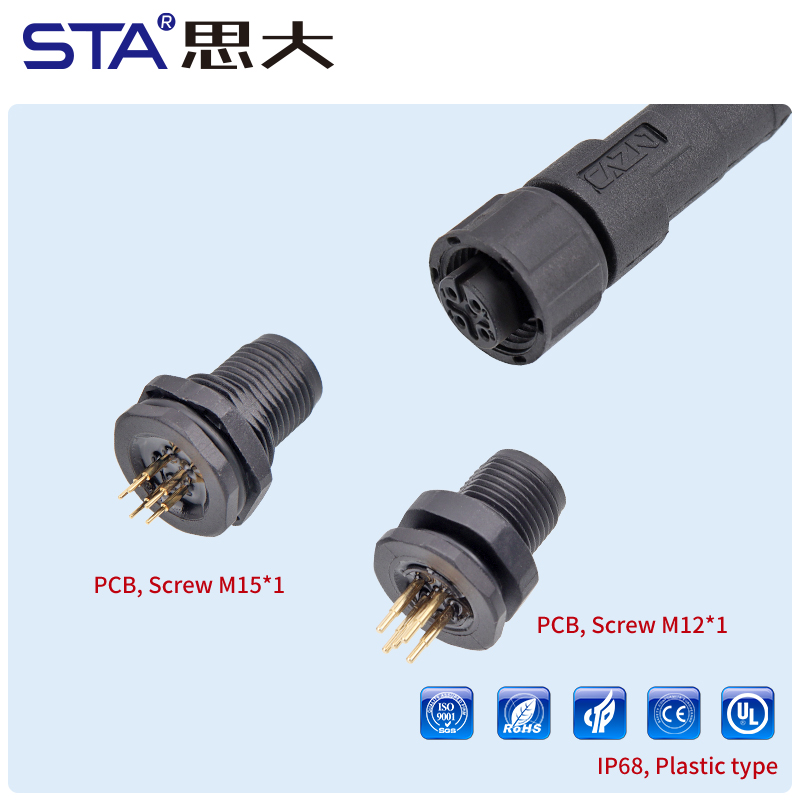

3) Универсальность монтажа на оборудование
Модели переднего и заднего монтажа упрощают интеграцию в панели, корпуса приборов и платы PCB. Конструкция обеспечивает удобство сборки и экономит место внутри оборудования.
4) Совместимость с промышленными стандартами
Разъёмы соответствуют IEC 61076-2-101, поддерживают варианты кодировок A/B/D и обеспечивают электрическую и механическую совместимость с оборудованием большинства брендов.
5) Устойчивость к коррозии и износу
Контакты из латуни с позолоченным покрытием обеспечивают низкое переходное сопротивление и высокую долговечность при многократных циклах соединения/разъединения.
| Параметр | Технические характеристики |
| Тип разъёма | Пластиковая сварная розетка М12 PCB |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |

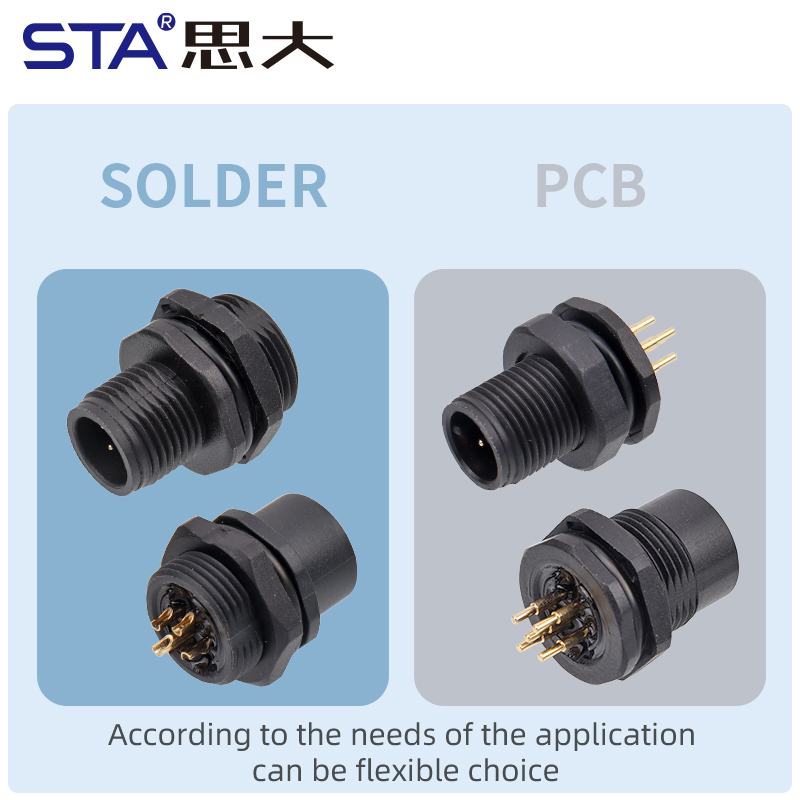

| Метод подключения | печатная плата(PCB) |

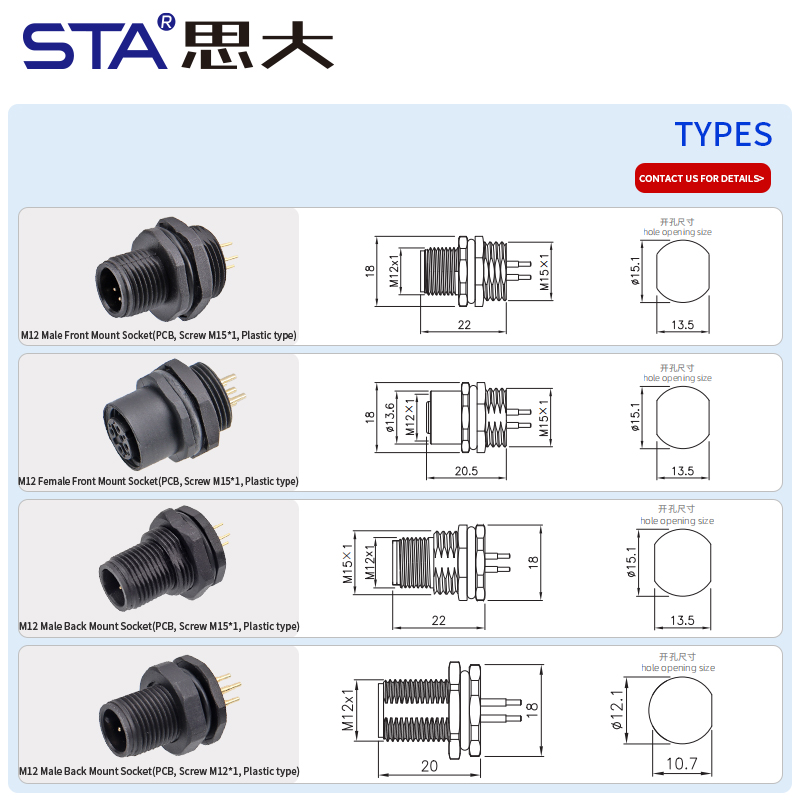

Варианты монтажа | Передний (Front Mount) / Задний (Back Mount)
|
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Кодировка | A / B / C / D
|
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |

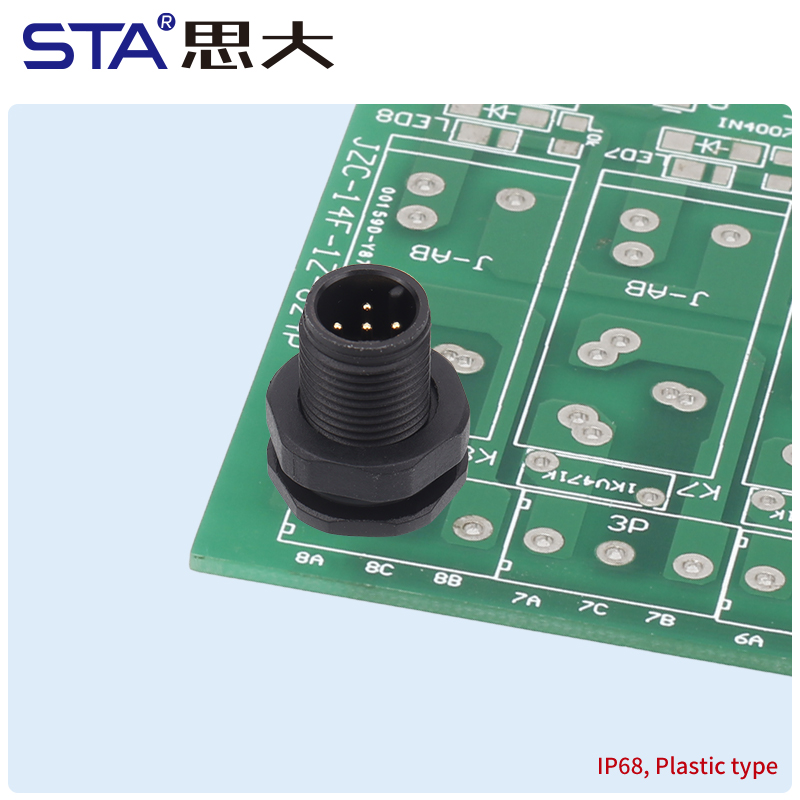

Печатные платы контроллеров в компактных корпусах
Разъёмы M12 используются для подключения датчиков и модулей прямо на PCB внутри небольших приборов, где важны компактность, передний/задний монтаж и влагозащита.
Изделия со встроенными интерфейсами M12 для шкафов управления
Подходит для оборудования, где требуется выводить сигналы наружу через панель, сохраняя IP67 на корпусе и обеспечивая простую сервисную замену.
Полевые распределительные коробки с пластиковым корпусом
Используются в лёгких распределительных коробках, где металлические разъёмы избыточны, а пластиковые M12 обеспечивают надёжность и экономичность.
Малогабаритные измерительные приборы с прямым подключением к плате
PCB-исполнение упрощает монтаж в устройствах с ограниченным пространством и снижает стоимость сборки.
Стационарные и портативные устройства с защитой IP67
Подходит для оборудования, которое периодически подвергается воздействию влаги, но требует облегчённого пластикового разъёма вместо металлического аналога.
Q1 Можно ли устанавливать разъём непосредственно на печатную плату?
Да, данная серия разработана специально для монтажа на PCB и имеет выводы, рассчитанные на пайку.
Q2 Подходит ли пластиковый разъём для оборудования с вибрацией?
Да, пластиковый корпус в сочетании с резьбой M12/M15 и фиксирующей гайкой обеспечивает устойчивость при умеренных вибрациях.
Q3 Сохраняется ли IP67 после монтажа на панель?
Степень защиты IP67 сохраняется при использовании уплотнительного кольца и правильной затяжке гайки.
Q4 Можно ли комбинировать передний и задний монтаж в одном устройстве?
Да, часто используется смешанное решение: передний монтаж для внешнего интерфейса, задний — для компактной установки со стороны электроники.
Q5 Есть ли различия в электрических характеристиках между передним и задним монтажом?
Электрические параметры одинаковы — различается только конструкция крепления и способ установки на корпус оборудования.
