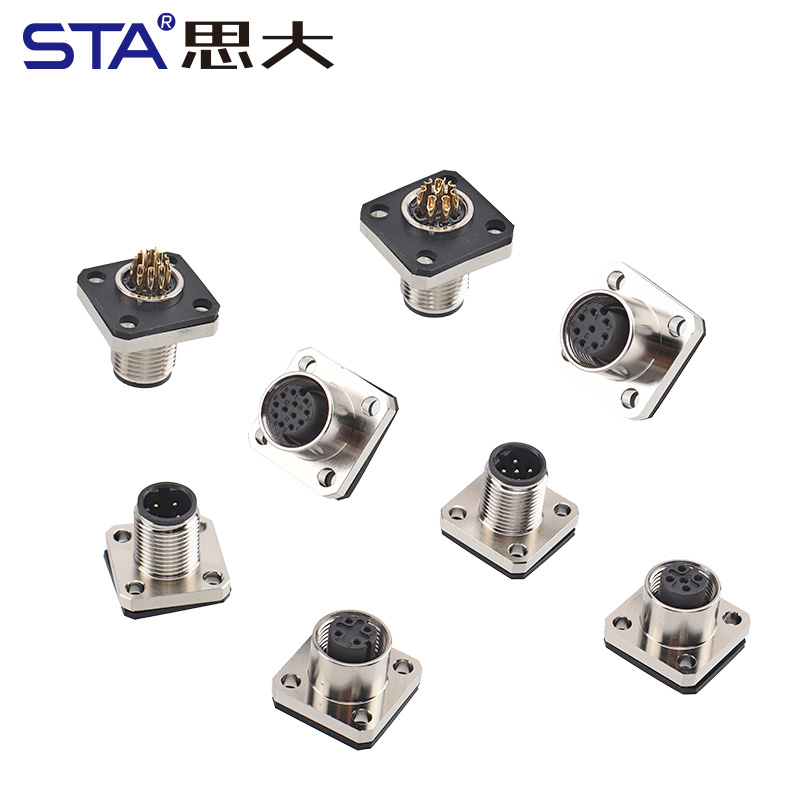

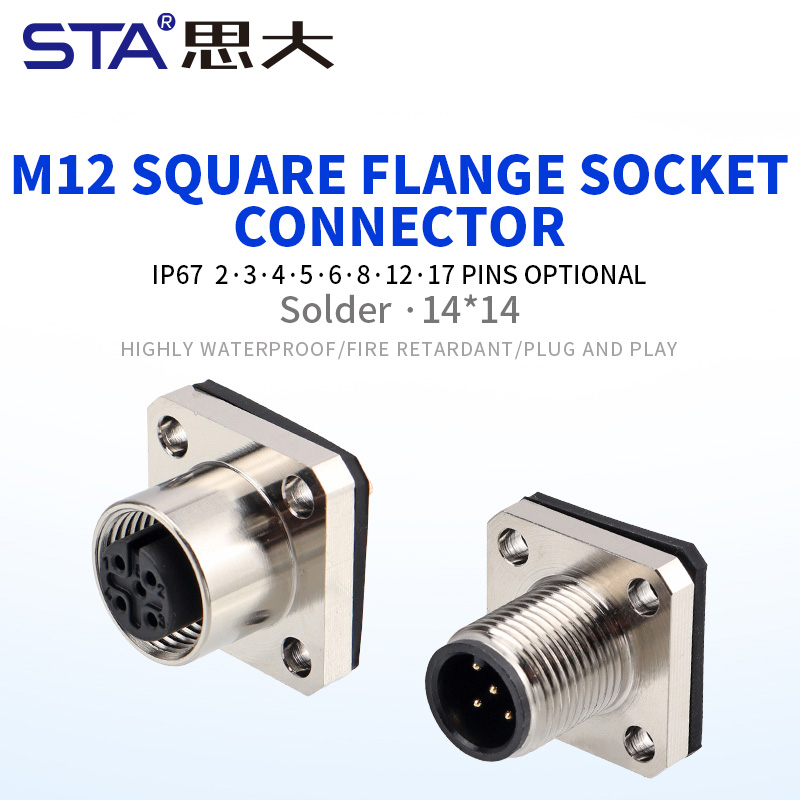

M12 Square Flange Metal Socket
| Тип разъёма : | |
|---|---|
| SKU: | |
| штат: | |
| Количество: | |
Корпус из никелированной латуни или цинкового сплава обеспечивает высокую механическую устойчивость, коррозионную стойкость и долговечность в солнечных энергетических системах, автоматизации и промышленной электронике.
Фиксация на панели с помощью 4-точечного крепления обеспечивает стабильное и плотное соединение. Идеально подходит для солнечных инверторов, контроллеров, датчиков и управляющих модулей.
Доступны варианты для питания, сигналов и данных. Поддерживает схемы низкого напряжения и интерфейсы управления в промышленности, энергетике и smart-equipment.
Сварные/паяные выводы обеспечивают низкое контактное сопротивление и устойчивость к вибрациям. Разъём подходит для harsh-environment проектов и систем длительного непрерывного использования.
Коннектор используется в солнечных панелях, распределительных коробках, аккумуляторных блоках, power-modules, контроллерах заряда и outdoor-системах благодаря высокой надёжности и защите.

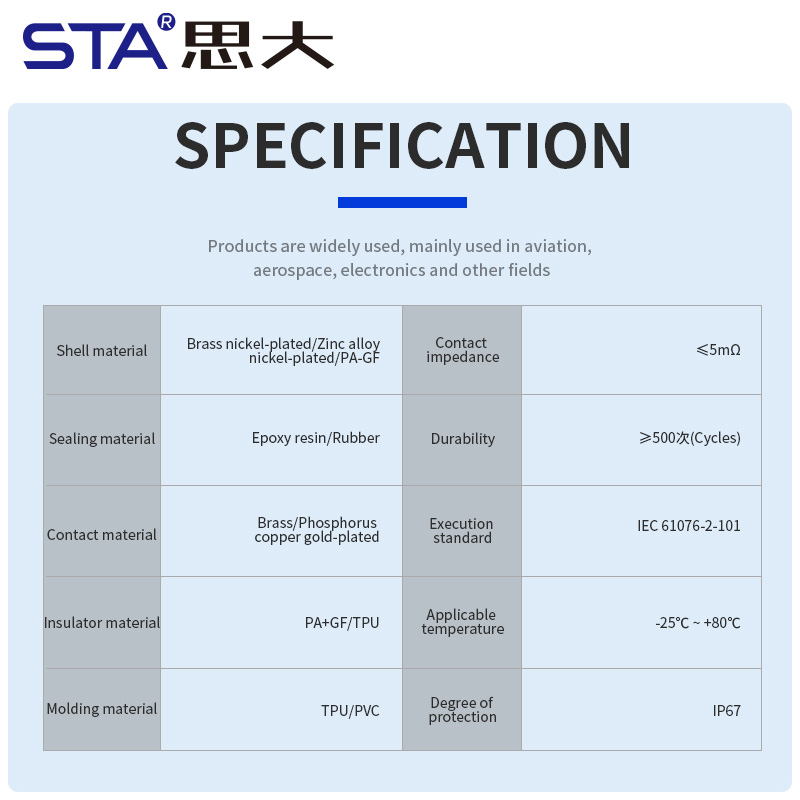

| Параметр | Технические характеристики |

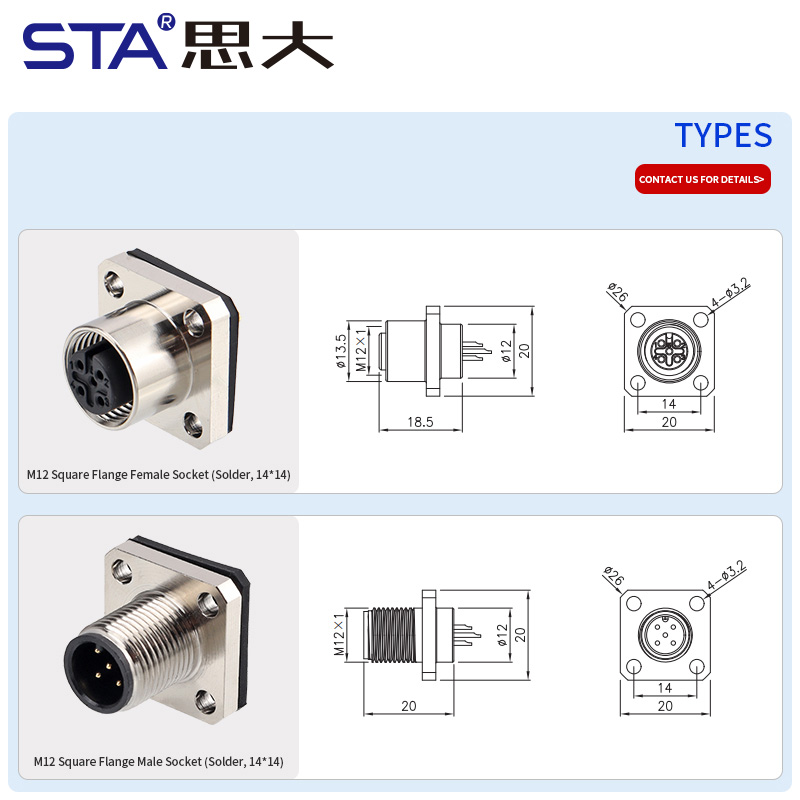

| Тип разъёма | Металлическая розетка с квадратным фланцем M12 |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |
| Метод подключения | Пайка (Welded/Solder Type) |
Монтаж | Квадратный фланец |
| Материал корпуса | Латунь никелированная / Цинковый сплав никелированный / PA-GF |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Резьба | M16×1.5 / PG9 / M12 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Солнечные панели, распределительные коробки, солнечные инверторы.
Промышленные контроллеры, датчики, устройства автоматизации.
Машиностроение, энергетические модули и системы управления.
Робототехника, приводные системы, полевые устройства.
Блоки питания, аккумуляторные системы, наружное оборудование.
Да, металлический корпус и устойчивость к коррозии делают его отличным выбором для солнечных панелей и наружных установок.
Да, фланцевое крепление и паяные контакты обеспечивают надёжность даже при сильной вибрации.
Доступны модели от 2 до 17 контактов для питания, сигналов и интерфейсных линий.
Да, в зависимости от модели ток достигает 4A, что подходит для питания и управления.
Да, возможно изготовление нестандартной резьбы, материалов, конфигураций контактов и маркировки.
