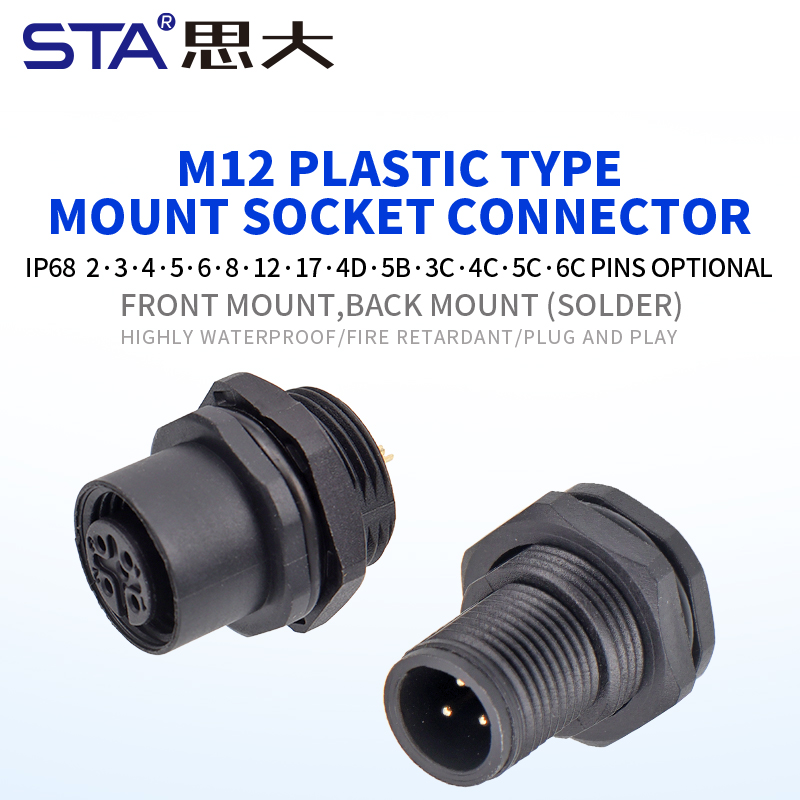

1. Универсальное применение с кодами A/B/D
Совместимы с большинством промышленных датчиков, модулей ПЛК и сетевых систем. Поддерживают переднюю и заднюю установку, а также конфигурации 2–17 контактов.
2. Высокая электрическая стабильность
Сопротивление контактов ≤5 mΩ, изоляция ≥100 MΩ обеспечивает устойчивую передачу сигналов и питания даже при длинных линиях и высоких нагрузках.
3. Долговечность и надёжность конструкции
Корпус из прочного пластика, ресурс ≥500 циклов соединения. Устойчивы к вибрациям, влаге и перепадам температуры.
4. Простая и быстрая установка

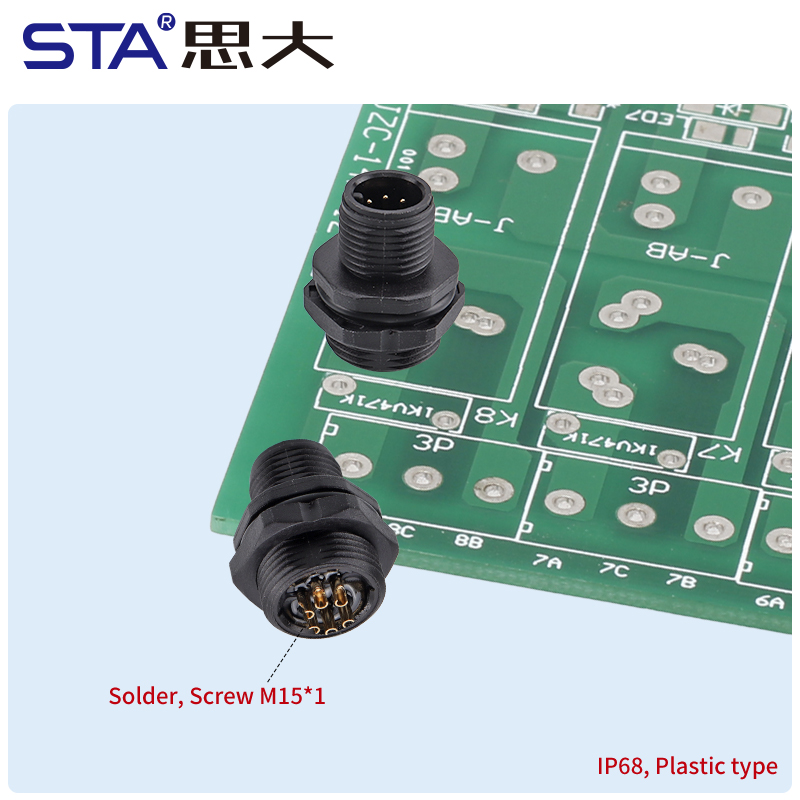

Пайочные контакты, резьба M12/M15, возможность переднего или заднего монтажа. Профессиональное решение для OEM-оборудования и сервисных работ.
5. Совместимость со стандартами индустрии
Соответствуют требованиям IEC 61076-2-101. Подходят для систем питания 30–250 В (AC/DC), вариантов 1.5 A, 2 A и 4 A.
| Параметр | Технические характеристики |
| Тип разъёма | Пластиковая сварная розетка М12 |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |

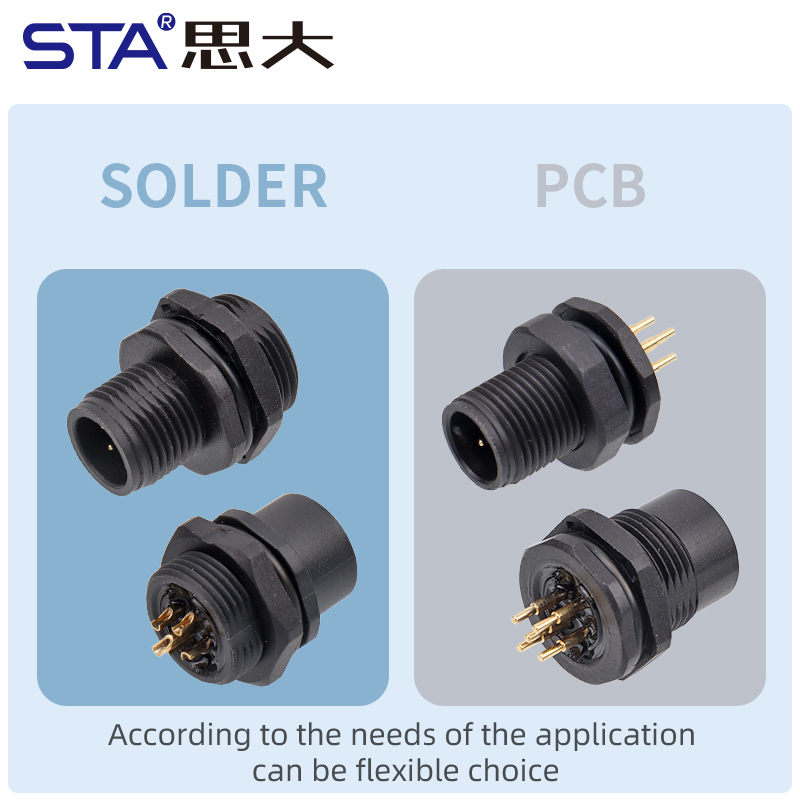

| Метод подключения | Пайка (Solder) |

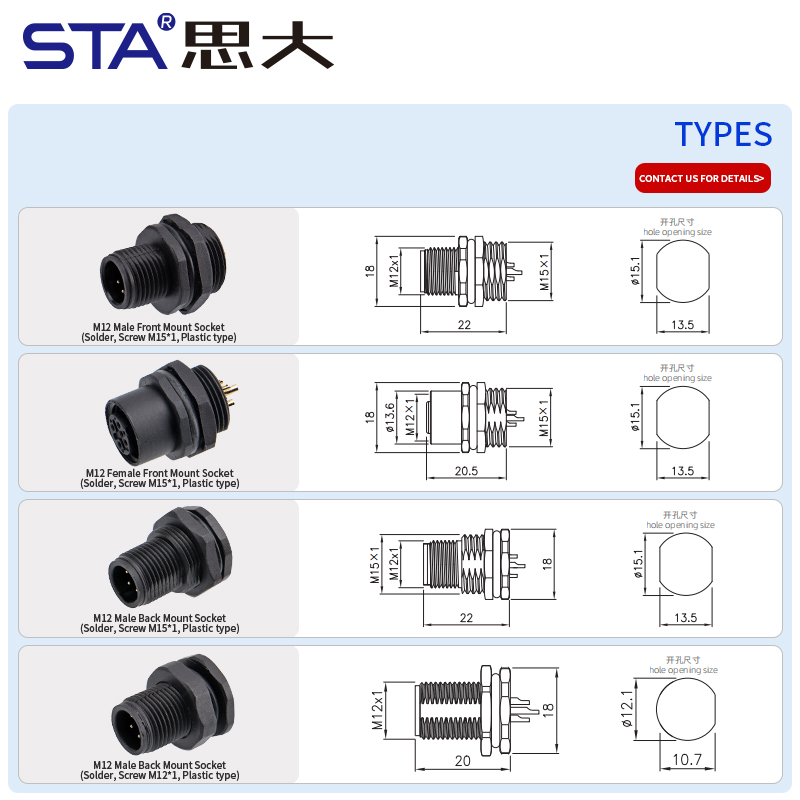

Варианты монтажа | Передний (Front Mount) / Задний (Back Mount)
|
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Кодировка | A / B / C / D
|
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Датчики приближения, давления, температуры, инкрементальные датчики
Промышленная автоматизация и робототехника
Системы управления, распределительные коробки, ПЛК
Лёгкое промышленное оборудование и сборочные линии
Машиностроение, упаковочное оборудование, транспортные системы
1. Подходит ли разъём для замены стандартных M12 датчиков?
Да, разъёмы совместимы с большинством датчиков A/B/D-кода и соответствуют IEC 61076-2-101.
2. Можно ли использовать разъём для питания и передачи сигнала?
Да. Поддерживаются различные номинальные токи (1.5A / 2A / 4A) и напряжения 30–250 В AC/DC.
3. Возможно ли кастомизировать количество контактов?
Да, доступны версии от 2 до 17 контактов, а также индивидуальные OEM-конфигурации.
4. Подходят ли эти разъёмы для уличного оборудования?
Да, при правильной сборке обеспечивается влагозащита для внешних установок.

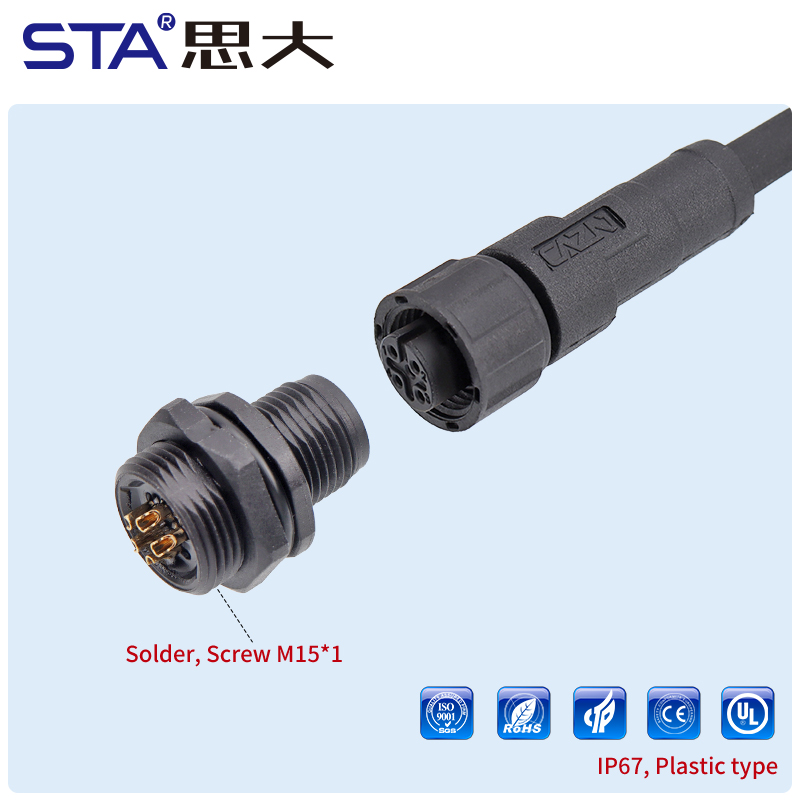

5. Предоставляете ли вы кабели и ответные части?
Да, STA предлагает полный комплект M12 кабельных и панельных разъёмов.
