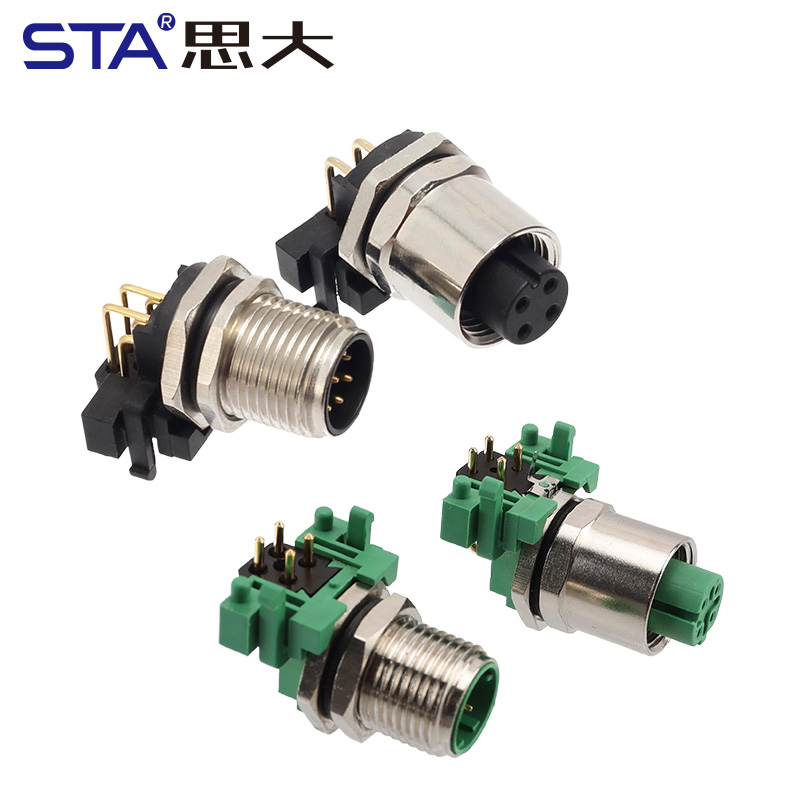

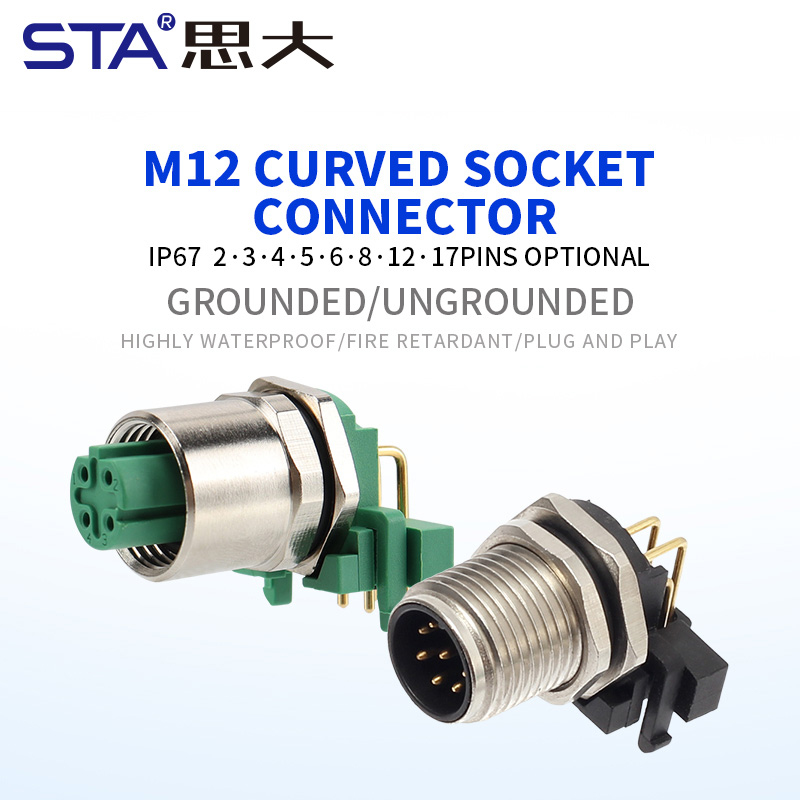

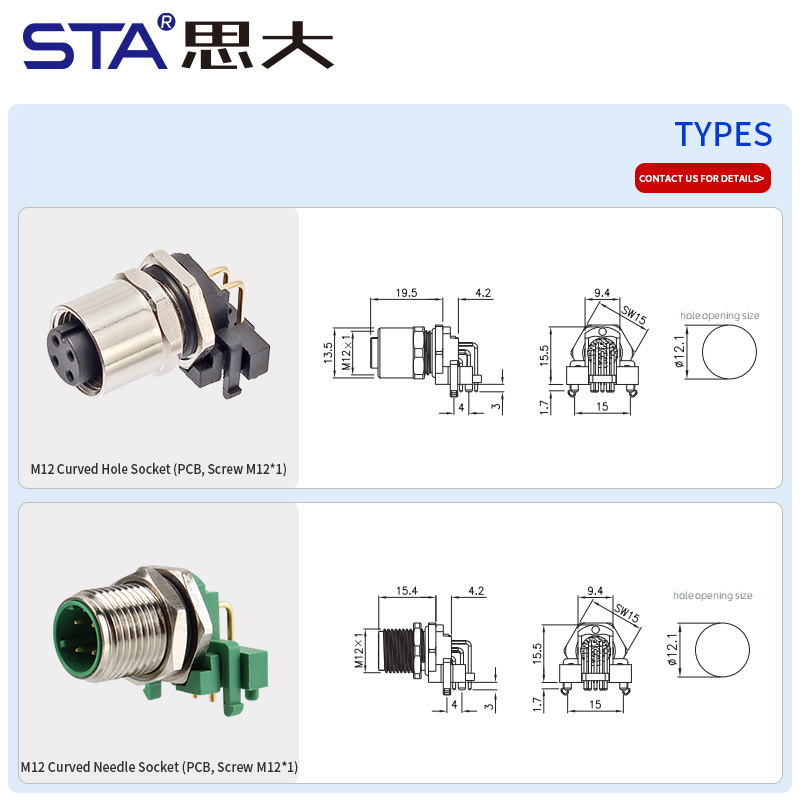

1. Угловая конструкция для компактных PCB-модулей
90° конструкция облегчает компоновку компонентов на плате, что особенно важно для датчиков, контроллеров и компактных устройств. Поддержка M12 threaded connector, PCB mount, shielded/unshielded систем.
2. Заземлённые и незаземлённые версии
Доступность вариантов с защитным контуром и без него позволяет использовать разъём в системах, требующих электромагнитной стабильности, PCB industrial connectors и повышенной надёжности сигнальных линий.
3. Металлический интерфейс и экранированная конструкция
Экранирующий корпус снижает электромагнитные помехи, повышая стабильность передачи сигналов в автоматизации, робототехнике и high-precision контроллерах.
4. Резьбовое соединение M12×1 с IP67 защитой
Резьбовая фиксация обеспечивает устойчивость к вибрациям, а степень защиты IP67 делает разъём пригодным для уличных систем, датчиков в сложных средах и промышленных установок.
5. Широкая выборка контактов 2–12 pin
Разъём подходит для питания, цифровых и аналоговых сигналов, обеспечивая универсальность применения в промышленной электронике, smart-equipment и автоматизированных платах.

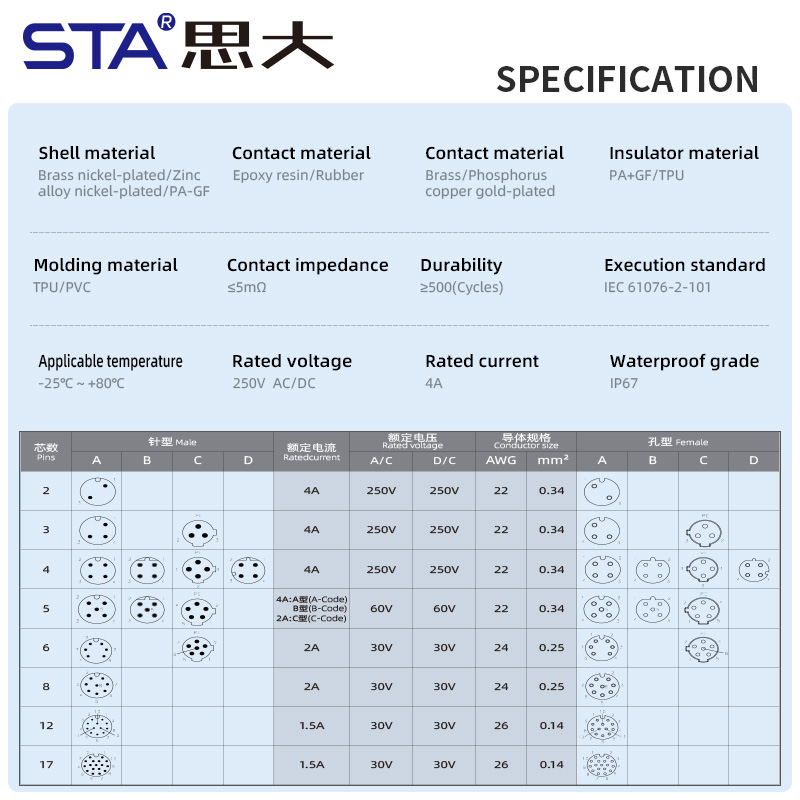

| Параметр | Технические характеристики |
| Тип разъёма | M12 Угловой PCB Разъём (Male/Female) |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |
| Метод подключения | PCB |
Заземление | Grounded / Ungrounded |
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Резьба | M12×1 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Модули промышленной электроники с монтажом на PCB.
Датчики давления, температуры, положения и проксимити-сенсоры.
Компактные контроллеры, измерительные блоки и IoT-устройства.
Автоматизация линий, робототехника, приводная техника.
Outdoor-оборудование с вибронагрузкой и воздействием влаги.
1. Подходит ли угловой M12 для плотной компоновки PCB?
Да, 90° исполнение специально разработано для небольших корпусов и плат с ограниченным пространством.
2. Есть ли разница между заземлённой и незаземлённой версиями?
Заземлённая версия обеспечивает лучшую защиту от электромагнитных помех, незаземлённая — бюджетный вариант для стандартных сигналов.
3. Поддерживает ли разъём защиту IP67?
Да, при правильной установке он обеспечивает герметичность и устойчивость к влаге и пыли.
4. Можно ли использовать экранированный разъём для высокочувствительных датчиков?
Да, металлическое экранирование снижает шум и улучшает качество сигнала.
5. Доступны ли OEM/ODM модификации?
Да, возможно изменение количества контактов, геометрии корпуса, маркировки и типов крепления.
