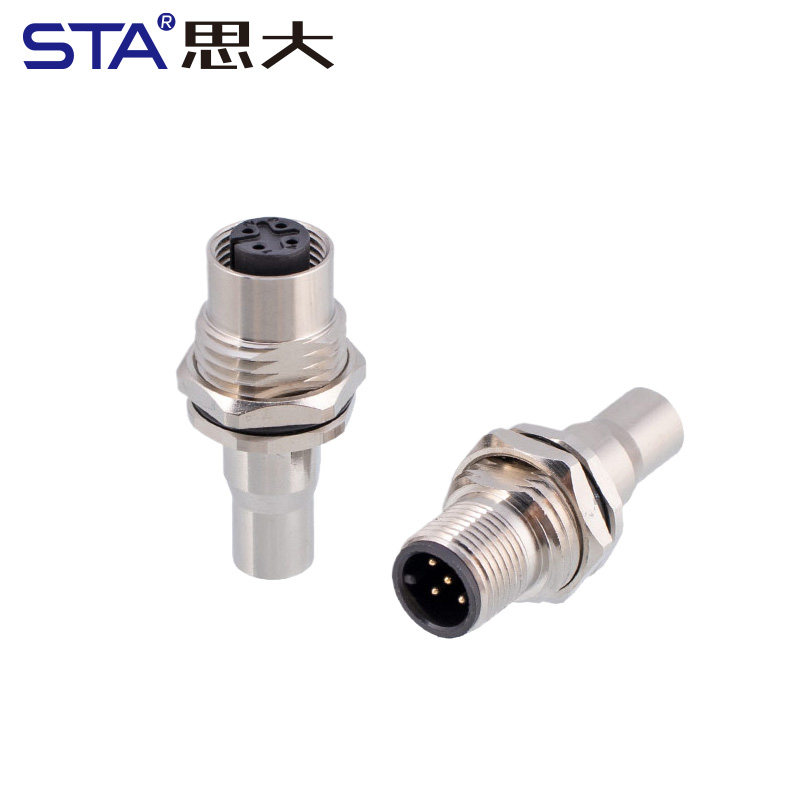

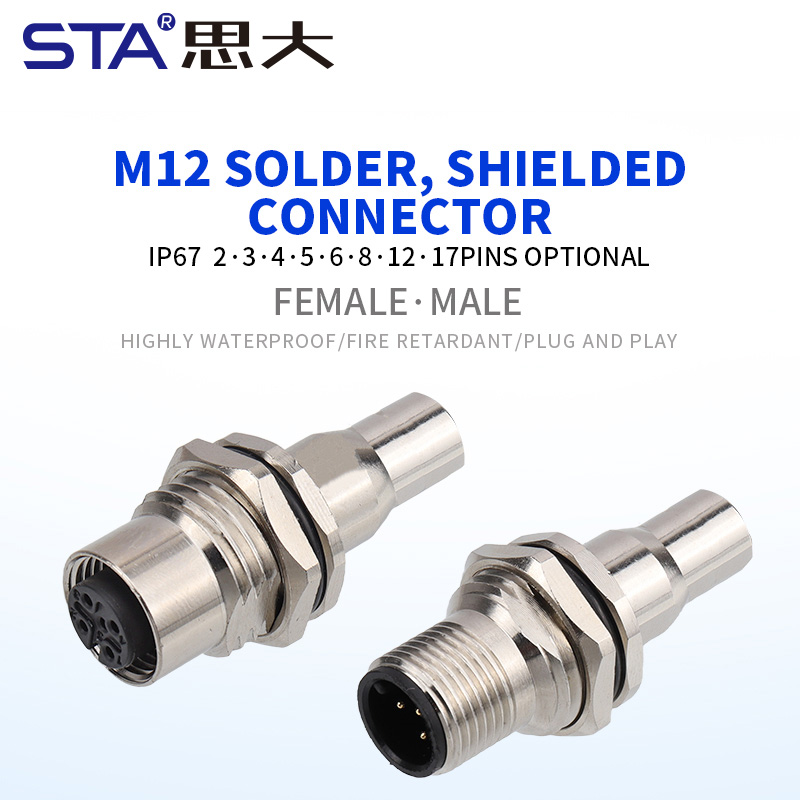

M12 металлический задний монтажный разъём с пайкой и экранирующей трубкой

Металлический разъём M12 для заднего монтажа с прямой конструкцией, пайкой контактов и резьбой M16×1.5 обеспечивает надёжное подключение в промышленных условиях. Модель доступна в версиях 2 3 4 5 6 8 12 17 контактов и оснащена экранирующей трубкой для стабильной передачи сигнала, защиты от помех и повышенной механической прочности.

Модель:
M12 Metal Solder Socket With Shielded Tube

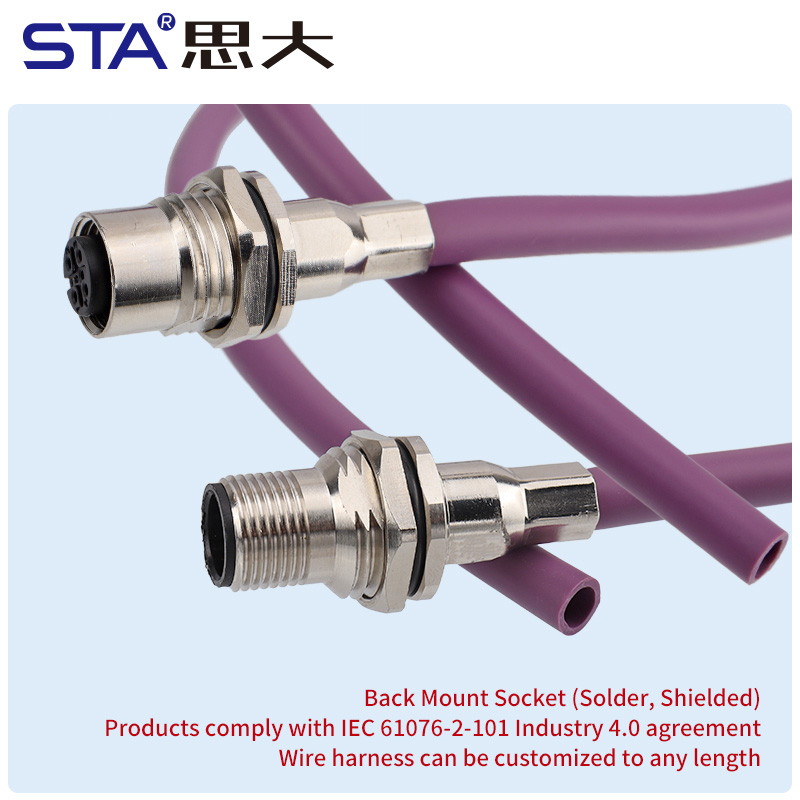

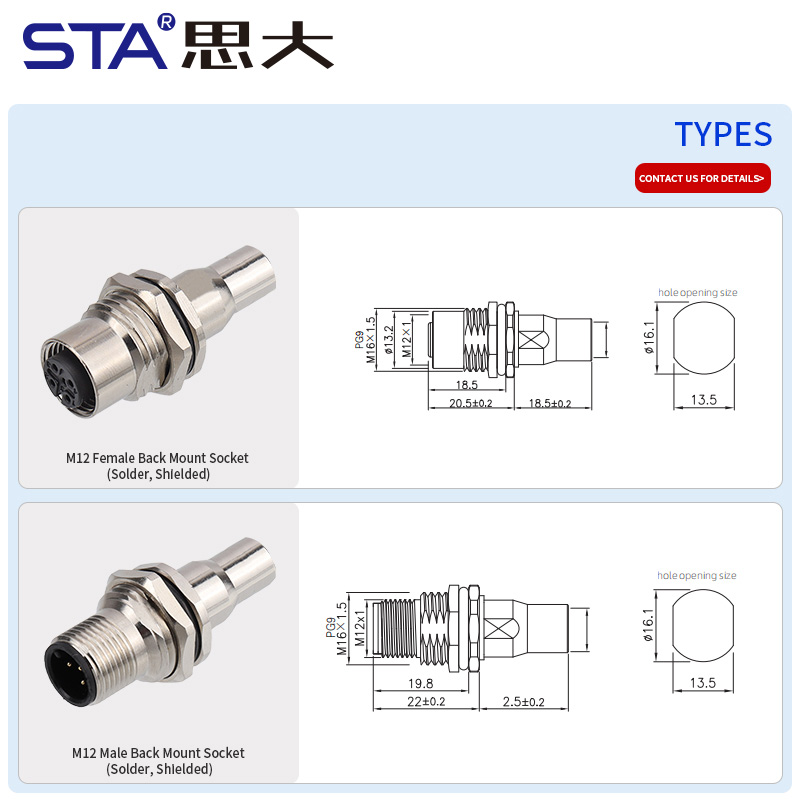

Тип разъёма :	M12 Мужской разъём заднего монтажа (пайка, резьба M16×1.5, экранирующая трубка) M12 Женский разъём заднего монтажа (пайка, резьба M16×1.5, экранирующая трубка)
Контакты / Кодировка:	2 контакта (A-кодировка) 3 контакта (A-кодировка) 4 контакта (A-кодировка) 4 контакта (D-кодировка) 5 контакта (B-кодировка) 6 контакта (A-кодировка) 8 контакта (A-кодировка) 12 контакта (A-кодировка) 17 контакта (A-кодировка)
SKU:
штат:

Количество:



Запрос цены Добавить в корзину

Описание Продукта

Преимущества продукта

1. Высокая помехозащита и стабильность сигнала

Экранирующая трубка и металлический корпус обеспечивают надёжную защиту от ЭМИ-помех, делая разъём M12 идеальным для датчиков, автоматизации, промышленных сетей, управления машинами и силовых систем.

2. Прочный металлический корпус для тяжёлых условий

Корпус из никелированной латуни обладает высокой стойкостью к вибрациям, коррозии, перепадам температуры и механическим нагрузкам, что важно для промышленной робототехники, транспортного оборудования и автоматизированных линий.

3. Универсальность монтажа и стандартизация

Задний монтаж с резьбой M16×1.5 и пайкой контактов обеспечивает совместимость с большинством панелей и шкафов управления, включая системы датчиков, приводов, измерительных модулей и полевых устройств.

4. Надёжная передача сигнала и питания

Контакты 3–17 pin подходят как для силовых линий, так и для передачи данных, поддерживая стабильное подключение, низкое переходное сопротивление и длительный срок службы в промышленных средах.

5. Совместимость с промышленными протоколами

Разъём M12 подходит для систем PLC, IO-Link, датчиков положения, контроля движения и оборудования автоматизации, обеспечивая стабильность подключения в Industry 4.0 и высокоточных системах.

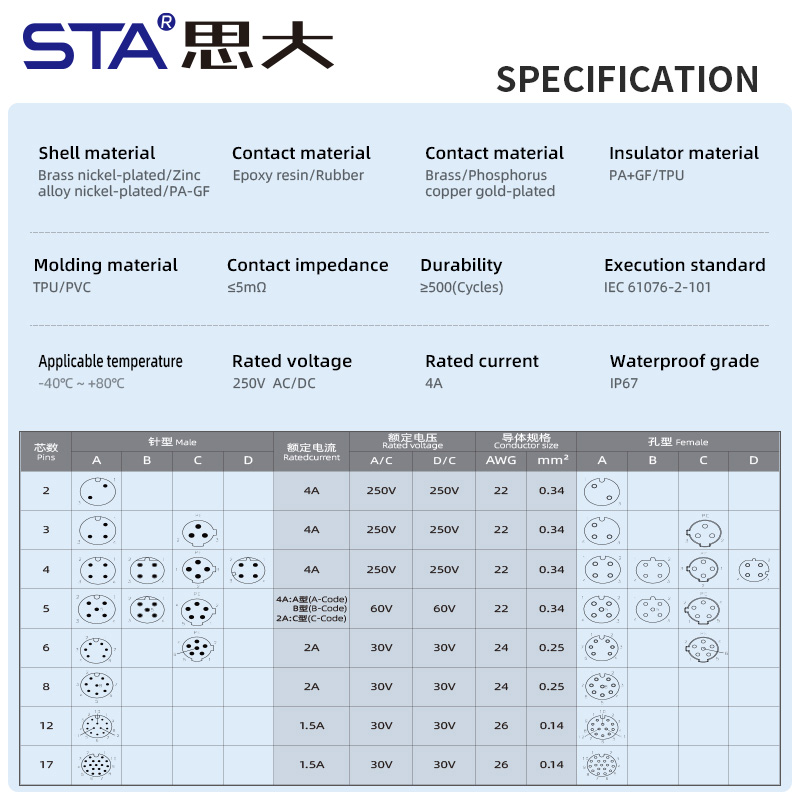

Параметр	Технические характеристики
Тип разъёма	M12, прямой, задний монтаж
Количество контактов	2/3/4/5/6/8/12/17 Число контактов
Метод подключения	пайка(Solder)
Варианты монтажа	Задний (Back Mount)
Материал корпуса	Никелированная латунь / цинковый сплав
Номинальный ток	До 4 А,2A,1.5A (зависит от полюсности)
Номинальное напряжение	250V / 60V / 30V AC/DC (в зависимости от полюсности)
Резьба крепления	M16×1.5
Сечение проводников	22–26 AWG (0.14–0.34 мм²)
Рабочая температура	-40°C...+105°C
Экран	Экранированный / Неэкранированный
Сопротивление контакта	≤5 мОм
Сопротивление изоляции	≥100 МОм

Применение продукта

Подключение датчиков и исполнительных устройств в системах промышленной автоматизации.
Силовые и сигнальные соединения в робототехнике и станках ЧПУ.
Панельные подключения в шкафах управления и распределительных коробках.
Системы контроля движения, позиционирования и измерительных модулей.
Промышленные линии, транспортёры, упаковочное и сортировочное оборудование.
