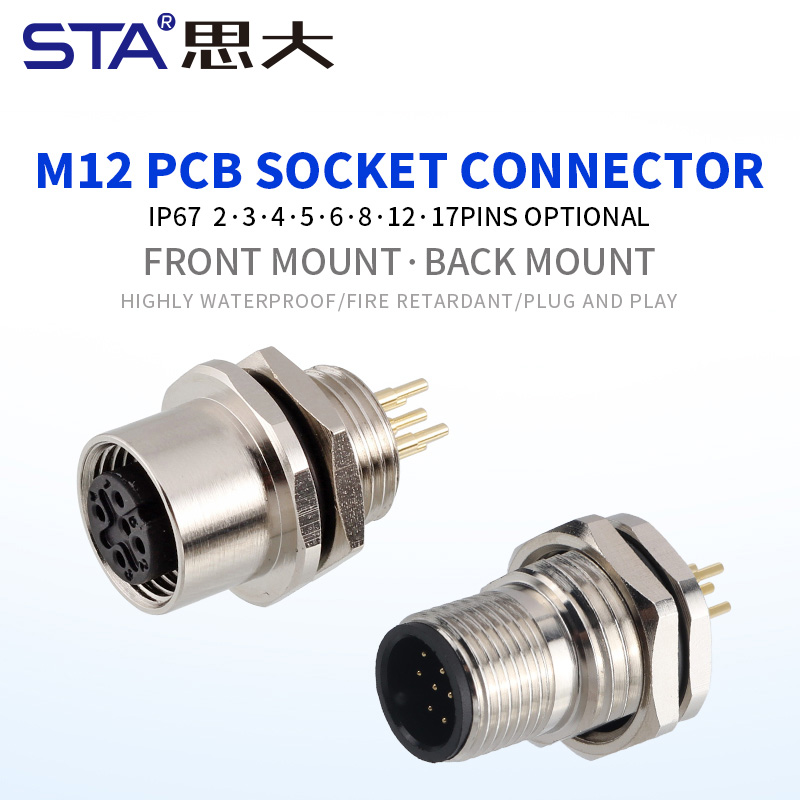

1. Универсальный монтаж для панелей и PCB-плат
Передний и задний монтаж позволяют использовать разъём M12 в шкафах управления, PCB-платах датчиков, модулях ввода-вывода, промышленных контроллерах и распределительных коробках.
2. Прочный металлический корпус и виброустойчивость
Корпус из никелированной латуни гарантирует высокую стойкость к вибрациям, ударным нагрузкам, влаге и химическим воздействиям, что важно для автоматизации, робототехники и транспортного оборудования.

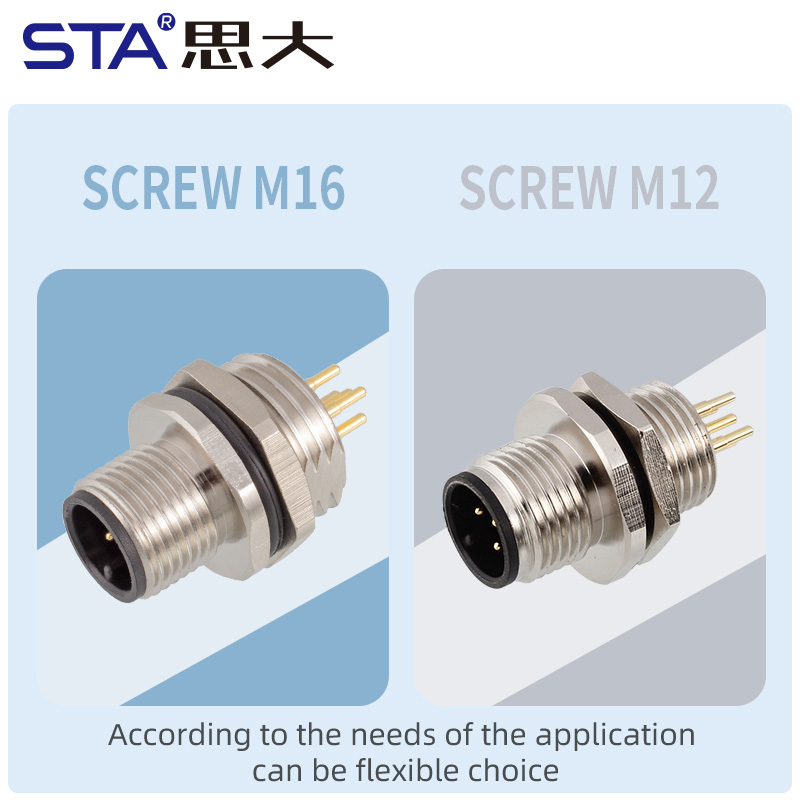

3. Широкий выбор резьбы: M16×1.5, PG9, M12×1
Система крепления подходит для различных типов панелей и кабельных вводов, обеспечивая совместимость с промышленными коннекторами, датчиками, интерфейсными модулями и распределителями.

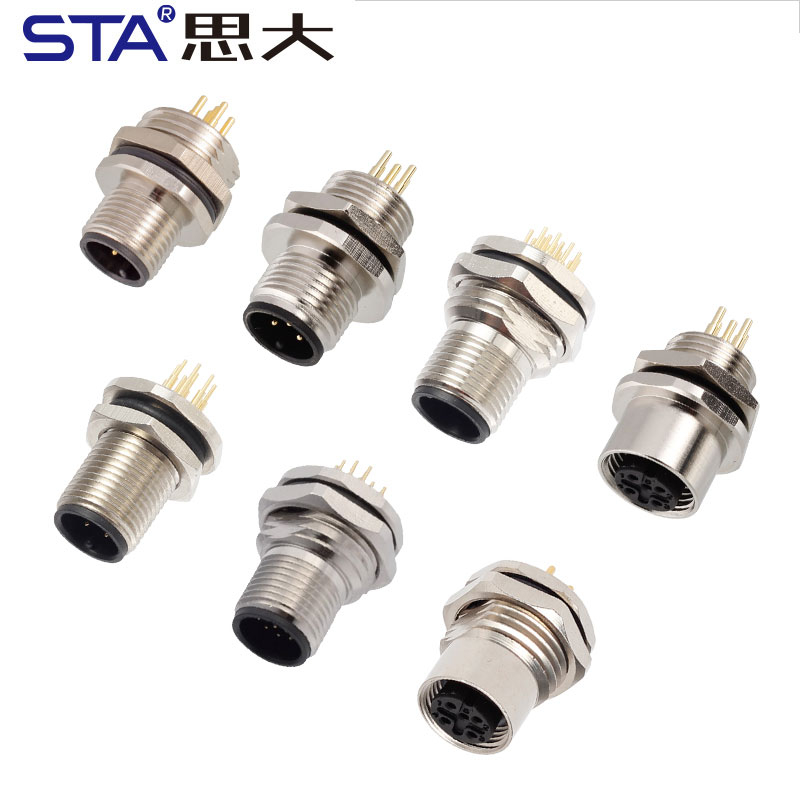

4. Выбор 2–17 контактов для сигнала и питания
Контакты под пайку обеспечивают надёжное соединение для питания, аналоговых сигналов, цифровых линий, IO-Link, сенсорных цепей и систем управления Industry 4.0.
5. Соответствие стандарту IEC 61076-2-101
Гарантирует совместимость с датчиками, PLC-модулями, приводами и оборудованием разных производителей, сохраняя высокую электрическую надёжность и защиту от электромагнитных помех.
| Параметр | Технические характеристики |
| Тип разъёма | M12 металлический PCB разъём |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |
| Метод подключения | PCB |

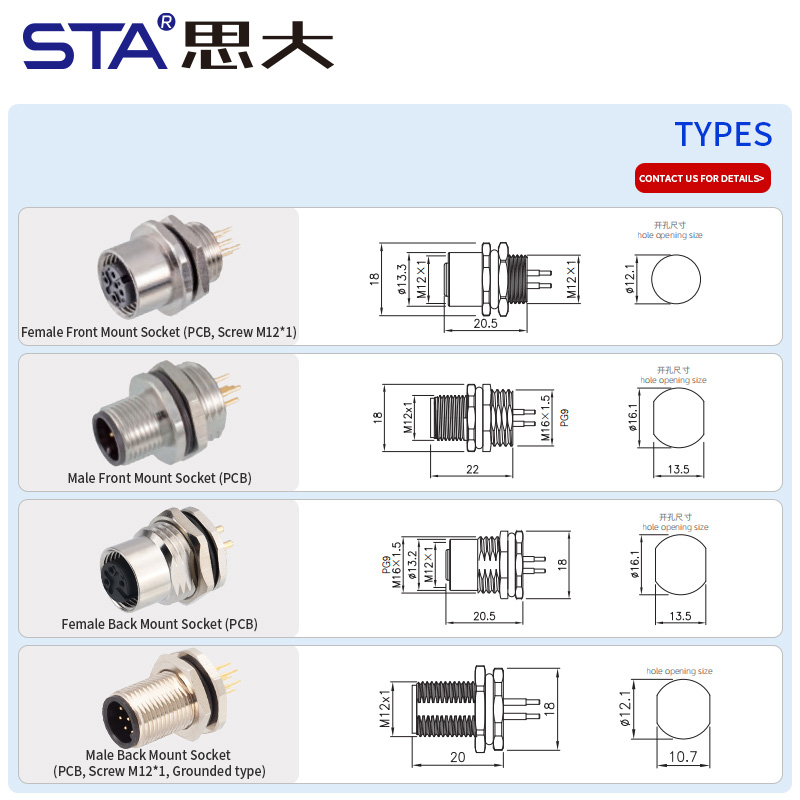

Варианты монтажа | Передний (Front Mount) / Задний (Back Mount)
|
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Резьба | PG9 / M12×1 / M16×1.5
|
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
1. Промышленные датчики и исполнительные устройства
Используется для подключения датчиков положения, температуры, давления и энкодеров на печатных платах.
2. Контроллеры и системы автоматизации
Идеален для PLC, модулей ввода-вывода, распределительных узлов и коммуникационных модулей.
3. Робототехника и мехатроника
Обеспечивает устойчивое соединение между роботами, приводами и управляющими платами.
4. Измерительное и лабораторное оборудование
Применяется в приборах контроля качества, тестовых стендах и электронных измерительных системах.
5. Транспортные и мобильные системы
Подходит для телематики, навигационных блоков, AGV/AMR, систем мониторинга транспорта.
1. Подходит ли этот разъём для монтажа непосредственно на PCB?
Да, контакты специально разработаны для пайки на печатные платы, обеспечивая стабильное сигнальное соединение.
2. Можно ли использовать разъём в вибронагруженной среде?
Металлический корпус и фиксирующая резьба обеспечивают устойчивую работу в вибрационных промышленных условиях.
3. Поддерживает ли модель экранирование?
Да, версия с экранирующей трубкой улучшает защиту от ЭМП и снижает шум.
4. Какие варианты резьбы доступны для монтажа?
M16×1.5, PG9 и M12×1 — для гибкого выбора в зависимости от панели и корпуса устройства.
5. Какие конфигурации контактов наиболее популярны?
4-, 5- и 8-контактные варианты наиболее востребованы в датчиках и автоматизации.
