✓ Металлический корпус из цинкового сплава — высокая механическая защита
Передняя часть выполнена из прочного zinc-alloy: устойчивость к ударам, вибрациям и коррозии.
✓ Пластиковый сборочный хвостовик PG7/PG9 — быстрое и простое подключение кабеля
Обеспечивает лёгкую сборку, надёжное удержание кабеля и поддержку разных диаметров.
✓ Паяные контакты с золотым покрытием — стабильный сигнал
Минимальное контактное сопротивление, высокая долговечность и низкие потери при передаче данных/питания.
✓ Широкий диапазон конфигураций (2–17 контактов)
Подходит для датчиков, энкодеров, приводов, систем управления и сетевых модулей.
✓ Множество кодировок (A / B / C / D)
Совместимость с различными промышленными стандартами и коммуникационными протоколами.

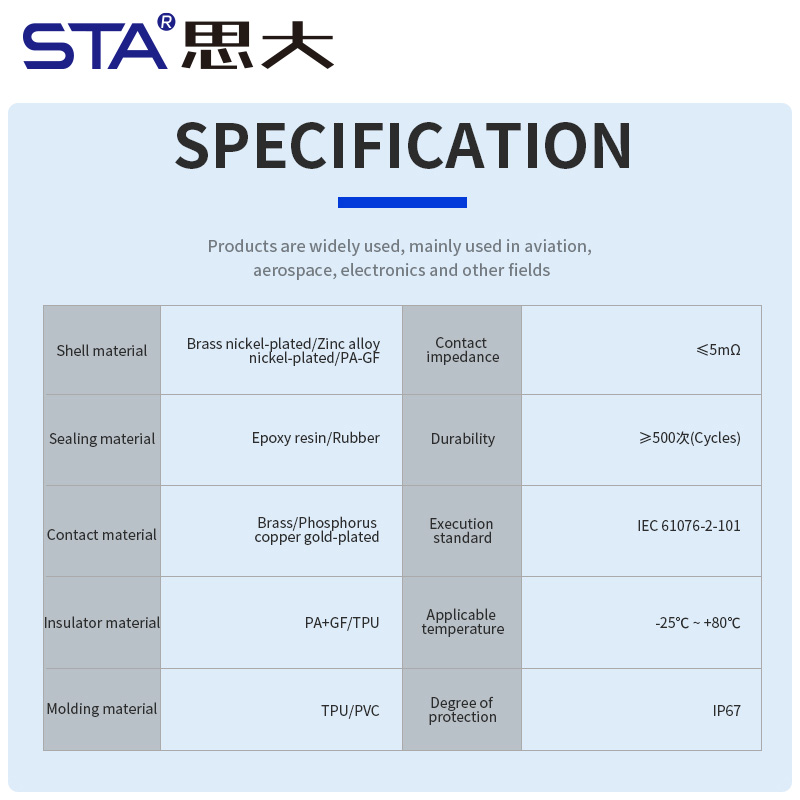

| Параметр | Технические характеристики |
| Тип разъёма | M12 пластиковый сборный штекерный разъём |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |
| Метод подключения | Пайка (Solder) |
| Тип гермоввода | PG7 / PG9 |
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А (зависит от полюсности) |
| Номинальное напряжение | 250 В AC/DC (в зависимости от полюсности) |
Кодировка | A / B / C / D
|
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Промышленные датчики, фотоэлектрические и индуктивные сенсоры
Системы автоматизации, робототехника, станочное оборудование
Контроллеры, распределительные коробки и модули I/O
Машиностроение, упаковочные линии, конвейерные системы
Наружные устройства, светотехника, оборудование с вибрационными нагрузками

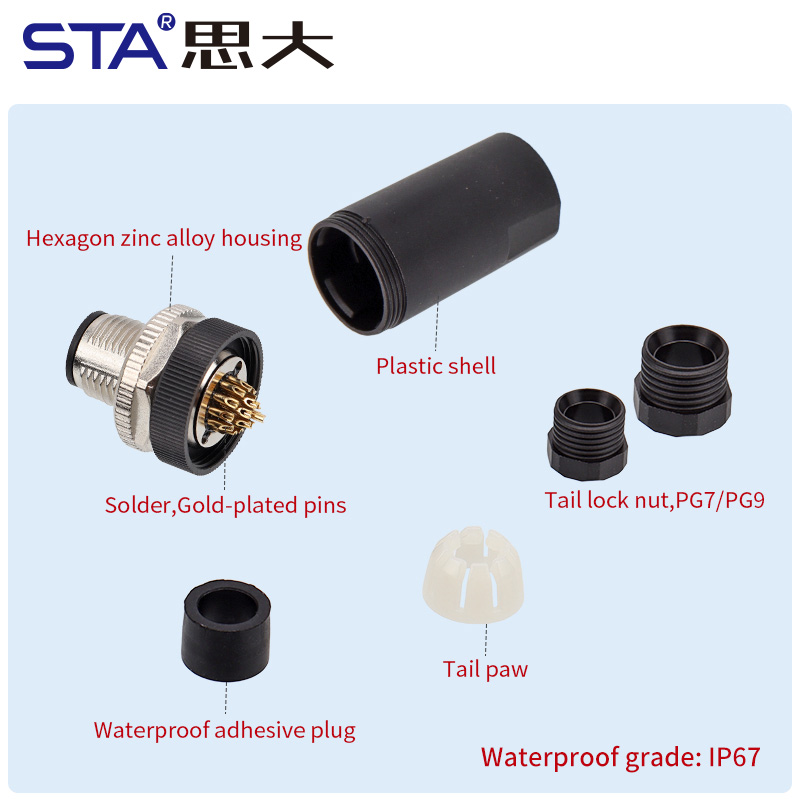

1. Из чего изготовлен корпус разъёма?
Передняя часть — металлический корпус из цинкового сплава.
Задняя часть — пластиковый сборочный хвостовик с кабельным вводом PG7/PG9.
2. Подходит ли для вибронагруженных сред?
Да. Металлическая головная часть значительно повышает устойчивость к вибрациям и механическим нагрузкам.

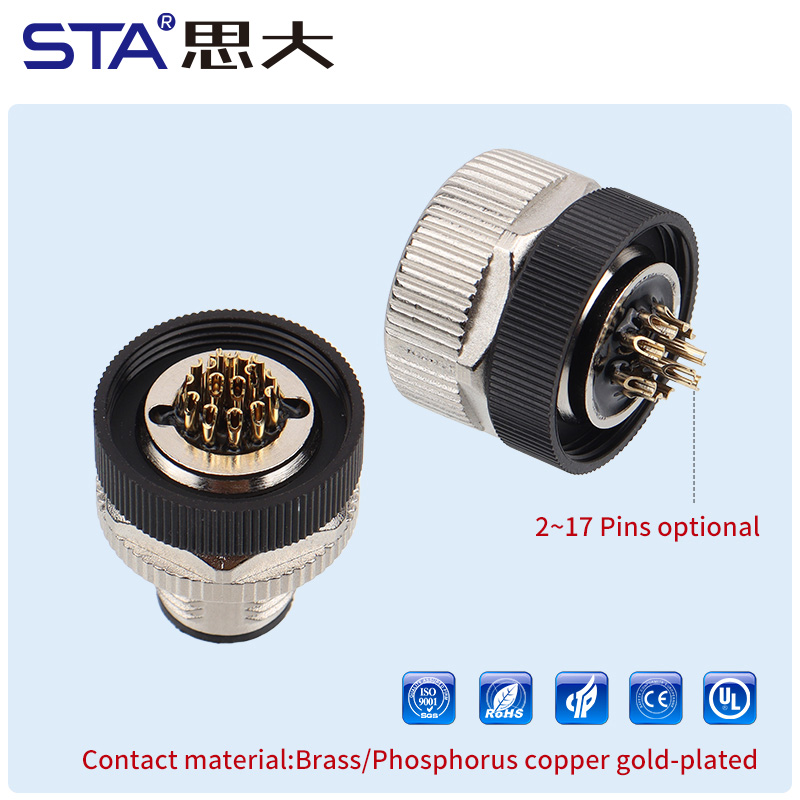

3. Какие доступны типы контактов?
Модели доступны от 2 до 17 контактов с паяными позолоченными ножками.
4. Можно ли использовать экранированный кабель?
Да, металлическая передняя часть корпуса поддерживает подключение экрана при правильной сборке.
5. Совместим ли разъём с датчиками других брендов?
Да. Конструкция и размеры соответствуют стандарту IEC 61076-2-101.

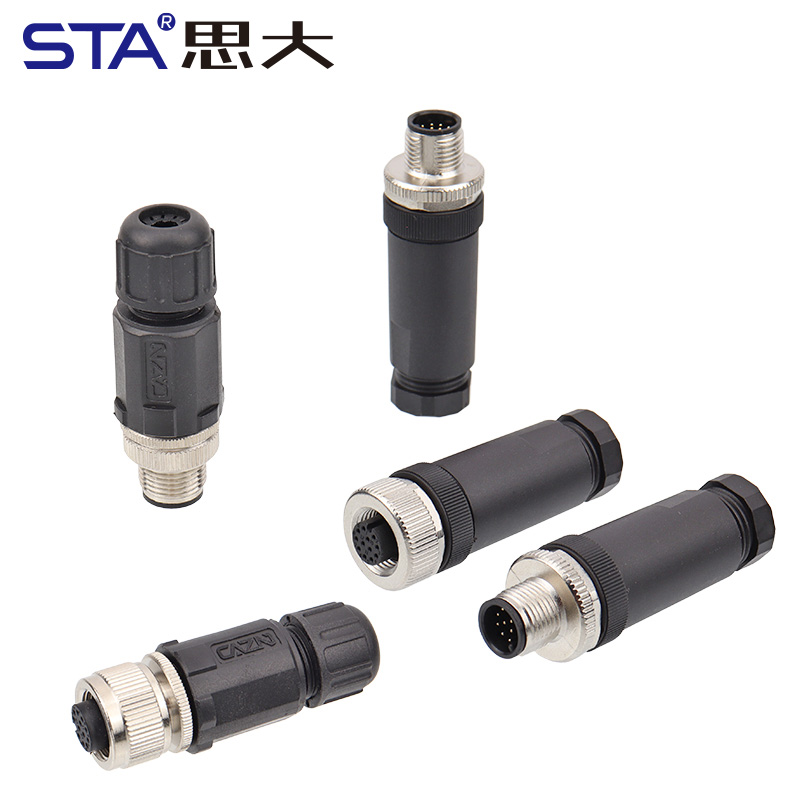

6. Доступны ли угловые версии?
Да, возможны прямые и угловые модели.
7. Доступна ли кастомизация?
Мы поддерживаем OEM/ODM: длина кабеля、маркировка、аппаратная.
