1. Прочный металлический корпус
Никелированная латунь обеспечивает высокую стойкость к коррозии и механическим воздействиям.
2. Водонепроницаемость IP67
Надёжная работа в условиях влаги, пыли и вибраций — идеально для промышленности.

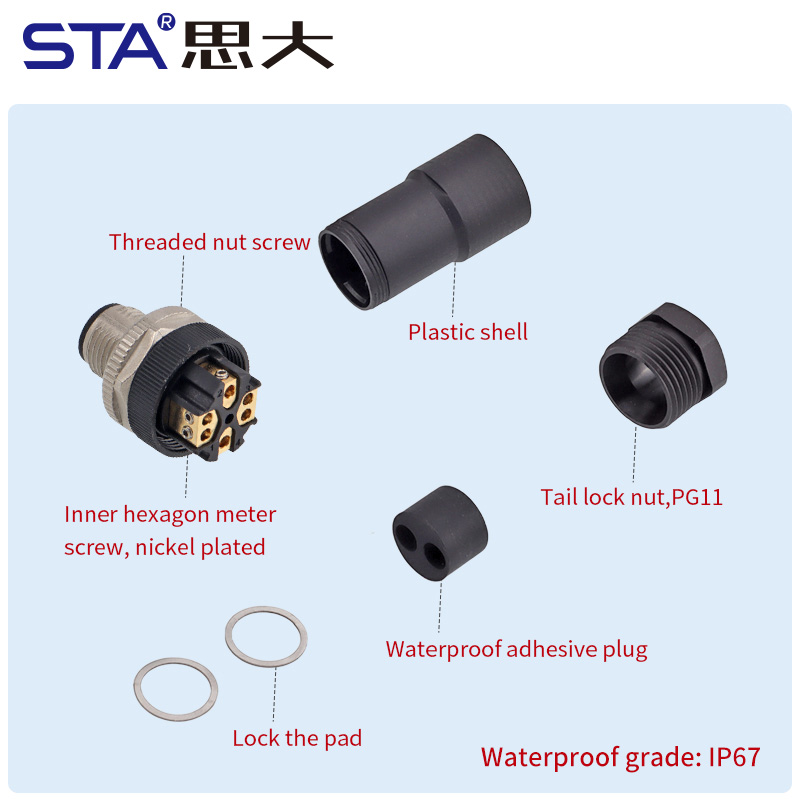

3. Удобный монтаж с винтовым зажимом
Быстрая сборка и стабильный контакт благодаря винтовому фиксатору.

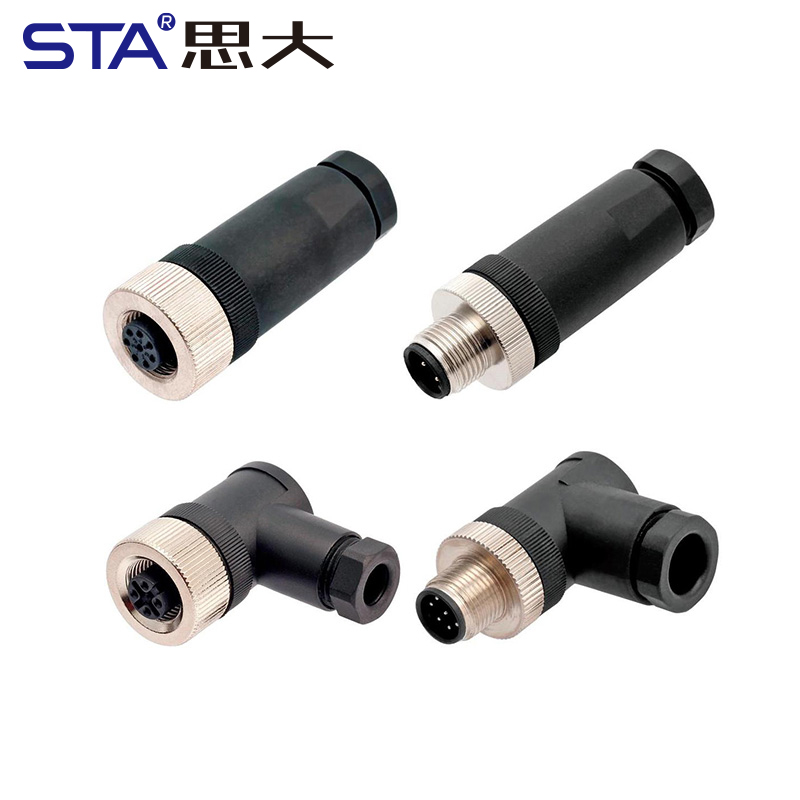

4. Широкий выбор вариантов

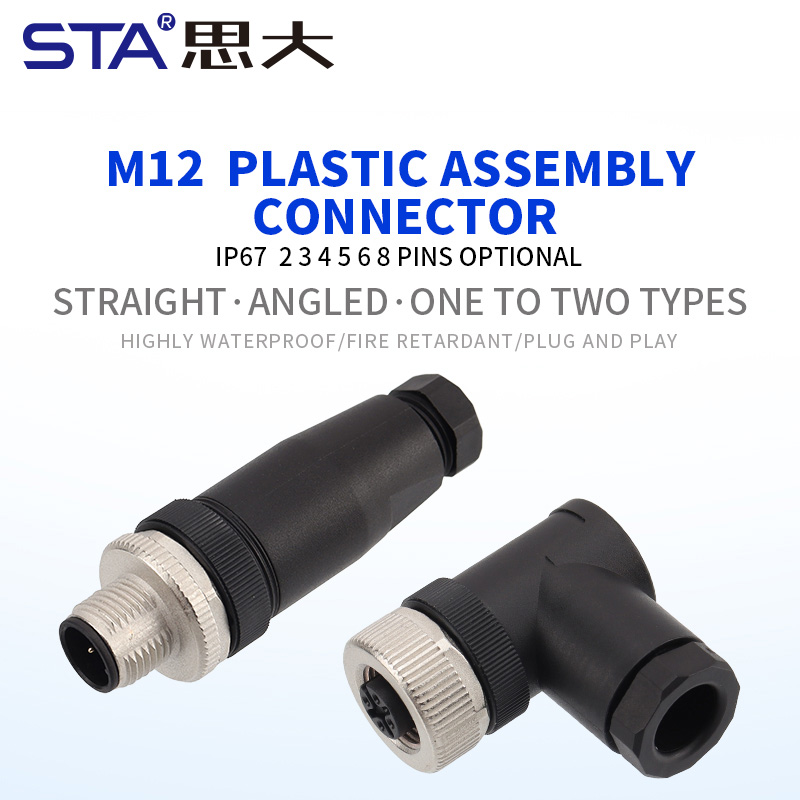

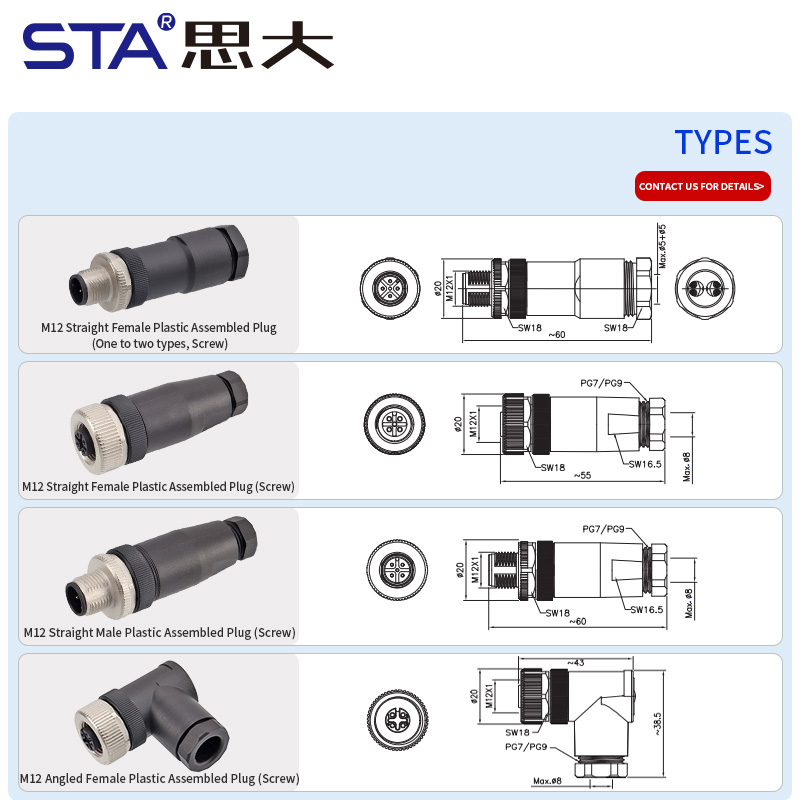

Прямой или угловой корпус, папа/мама, PG7/PG9, 2–8 контактов.
5. Совместимость с промышленными стандартами
Полностью соответствует IEC 61076-2-101 и подходит для датчиков, контроллеров и автоматизации.

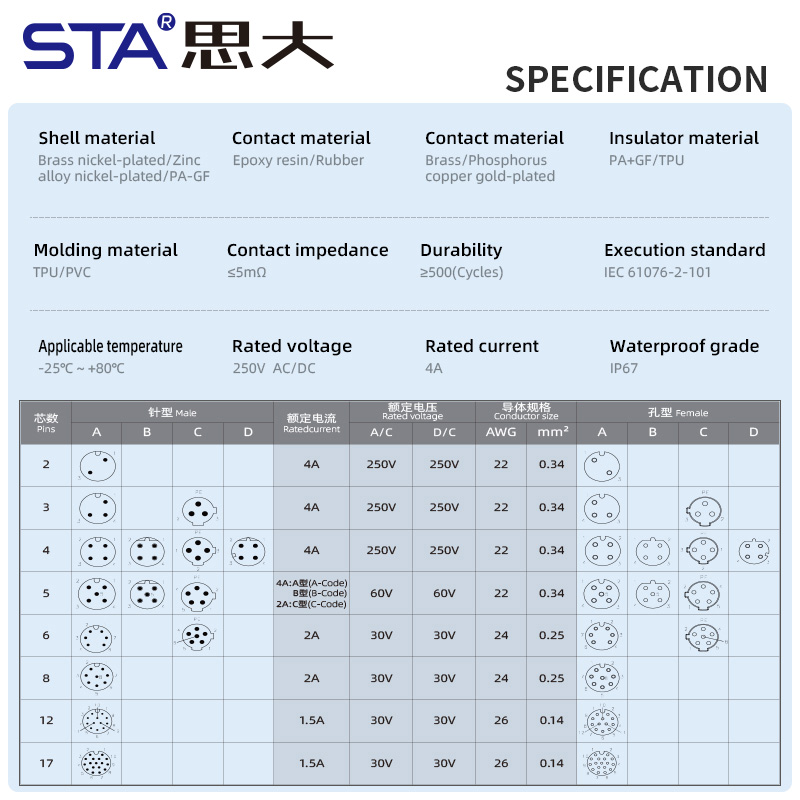

| Параметр | Технические характеристики |
| Тип разъёма | M12 пластиковый сборный штекерный разъём |
| Количество контактов | 2 / 3 / 4 / 5 / 6 / 8 Число контактов |
| Метод подключения | винтовой (Screw Type) |
| Тип гермоввода | PG7 / PG9/PG11 |
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А (зависит от полюсности) |
| Номинальное напряжение | 250 В AC/DC (в зависимости от полюсности) |
| Степень водонепроницаемости | IP67 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Промышленные датчики, фотоэлектрические и индуктивные сенсоры
Системы автоматизации, робототехника, станочное оборудование
Контроллеры, распределительные коробки и модули I/O
Машиностроение, упаковочные линии, конвейерные системы
Наружные устройства, светотехника, оборудование с вибрационными нагрузками
1. Подходит ли данный разъём для использования на улице?
Да, степень защиты IP67 и устойчивые материалы корпуса позволяют использовать разъём на улице, во влажных условиях и при вибрациях.
2. Как выбрать подходящий кабельный ввод — PG7, PG9 или PG11?
PG7 подходит для кабелей малых диаметров, PG9 — средних, PG11 — толстых кабелей или силовых линий. Все варианты обеспечивают надёжную герметизацию.
3. Можно ли использовать разъём для подачи питания?
Да. При выборе подходящего количества контактов и номинальных параметров разъём поддерживает как силовые, так и сигнальные линии.
4. Совместим ли разъём с датчиками по стандарту IEC 61076-2-101?
Полностью совместим. Это гарантирует интероперабельность с широким спектром промышленного оборудования.
5. Какие способы монтажа доступны?
Доступны прямое и угловое исполнение, а также male/female версии. Винтовые клеммы упрощают установку без использования специального инструмента.
