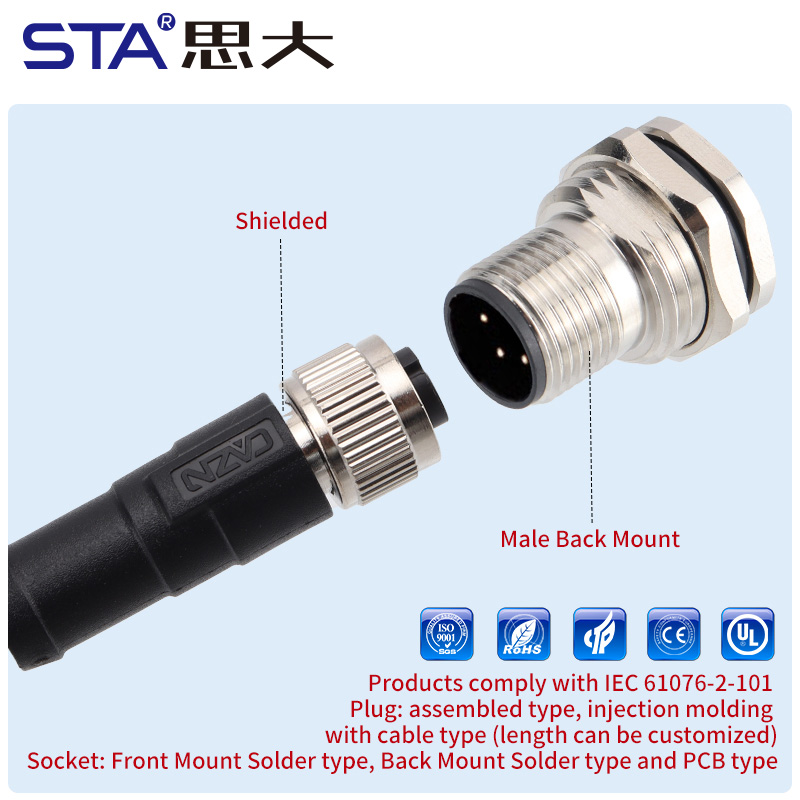

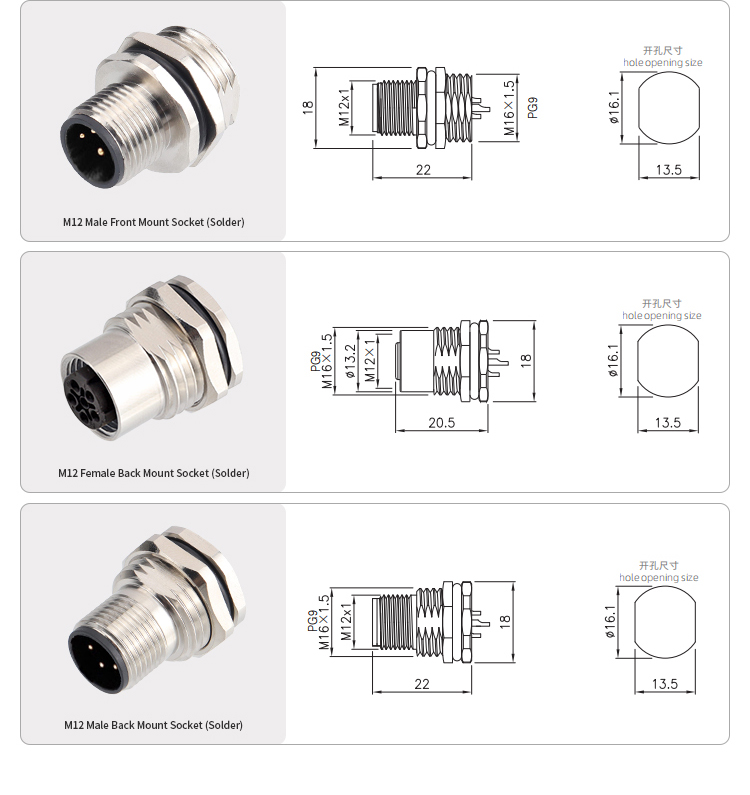

1. Универсальная конструкция для панельного и PCB-монтажа
Серия предлагает переднюю/заднюю установку, варианты Solder и PCB, прямые и угловые конфигурации, позволяя использовать M12 C-code разъёмы в датчиках, распределительных коробках, контроллерах и компактных устройствах.
2. Надёжная передача сигнала и питания (2 3 4 5 pin, 4A/2A)
Контакты обеспечивают стабильную передачу данных и питания. Версии 2/3 pin поддерживают 4A, а 4/5 pin — 2A, что делает разъёмы оптимальными для промышленных датчиков, приводов и модулей управления.
3. Высокая степень защиты IP67 и стойкость материалов
Корпуса из PA, цинкового сплава или латунь-никеля обеспечивают защиту от пыли, влаги и вибраций. M12 C-code разъёмы подходят для harsh-environment применения — цехов, уличных систем и автоматизированных линий.

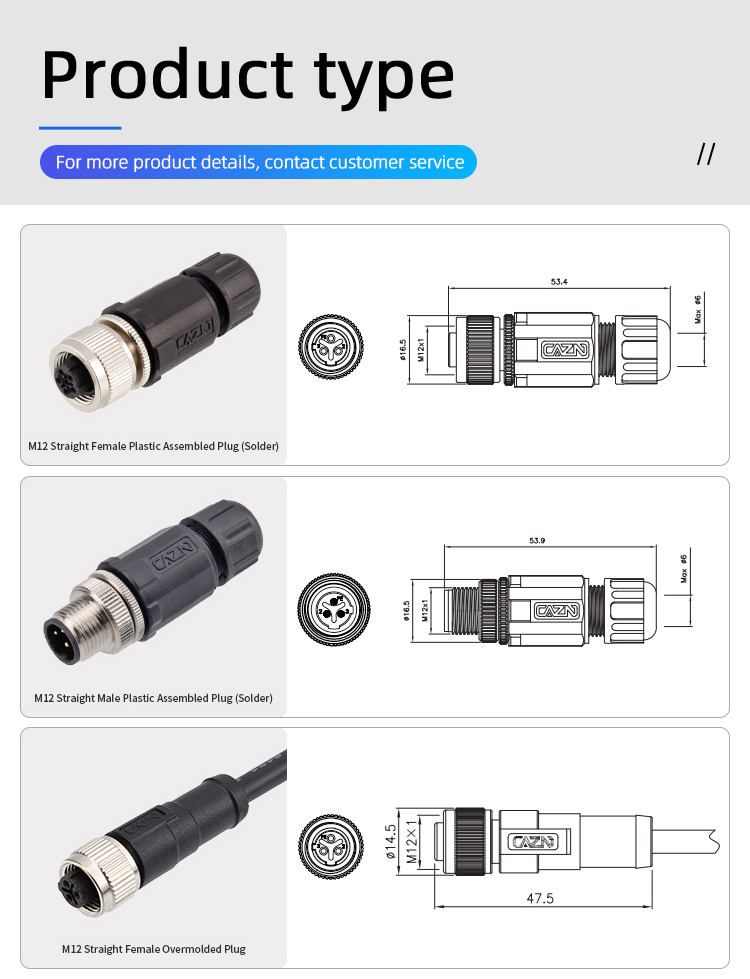

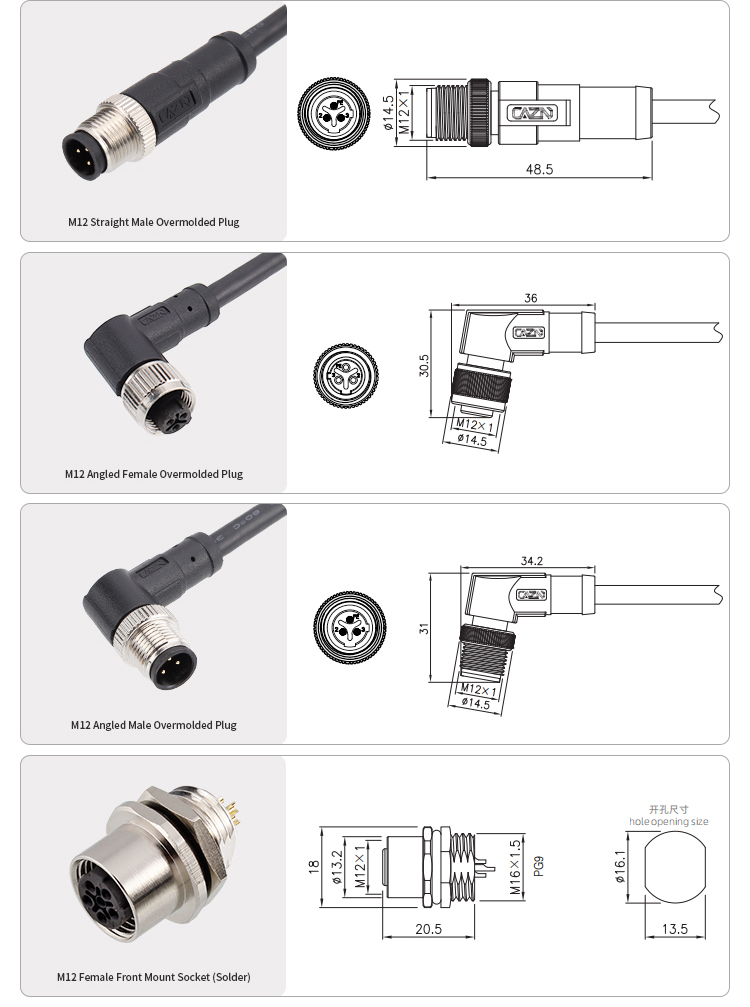

4. Литые кабельные версии с PVC/TPU 1м 2м 5 м (Customizable)
Доступны прямые/угловые литые штекеры с кабелем PVC или TPU, с жилами 22–24 AWG. Стандартные длины 1 м, 2 м, 5 м и индивидуальные варианты обеспечивают гибкость при подключении оборудования.
5. Совместимость с промышленными сетями и стандартами
Разъёмы поддерживают C-code конфигурацию, экранированные и неэкранированные версии, что обеспечивает стабильную работу в системах автоматизации, датчиках, распределителях, приводах и робототехнике.

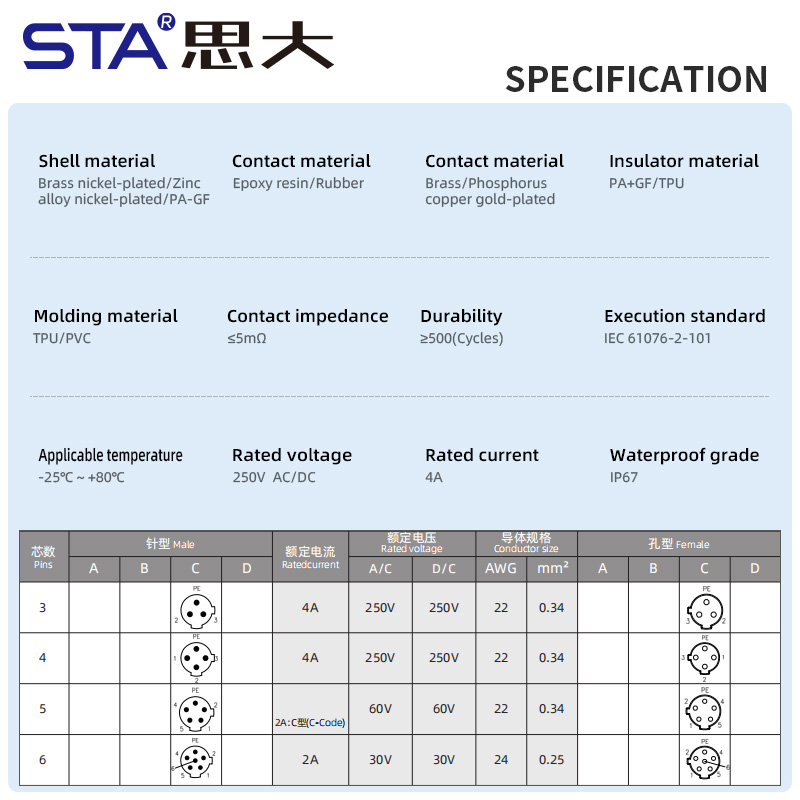

| Параметр | Технические характеристики |
| Тип разъёма | M12 C Code Connector |
| Количество контактов | 2 / 3 / 4 / 5 pin |
| Номинальный ток | 4A (2/3 pin), 2A (4/5 pin) |
| Номинальное напряжение | 250V/60V/30V |
| Тип монтажа | Front mount / Back mount / PCB / Solder |
Экранирование | Экранированный / Неэкранированный
|
| Номинальное напряжение | 250 В AC/DC (в зависимости от полюсности) |
| Степень водонепроницаемости | IP67 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
• Автоматизация производственных линий
Для подключения датчиков, исполнительных модулей и распределителей.
• Системы промышленной электроники
Используется в PLC, контроллерах, логических модулях и интерфейсных блоках.
• Датчики температуры, давления, положения
C-code идеально подходит для сенсорных систем и компактных измерительных устройств.
• Низковольтные сети и питание оборудования
Подходит для 24V систем, управляющих цепей и вспомогательного питания.
• Робототехника и модульные машины
Надёжное соединение для подвижных узлов, сервомодулей и поворотных механизмов.
1. Какие длины кабелей доступны?
Стандартные: 1 м, 2 м и 5 м. Также возможен индивидуальный заказ любой длины.
2. Можно ли выбрать материал кабеля?
Да, доступны PVC и TPU версии, с жилами 22–24 AWG.
3. Какая разница между фронтальным и тыловым монтажом?
Front mount фиксируется снаружи панели, Back mount — изнутри, что влияет на удобство сборки и защиту.
4. Доступны ли экранированные версии?
Да, есть экранированные и неэкранированные варианты для стабильной передачи сигнала.
5. Подходит ли разъём для уличных систем?
Да, благодаря IP67/IP68 и стойкому материалу корпуса разъём подходит для outdoor-инсталляций.
