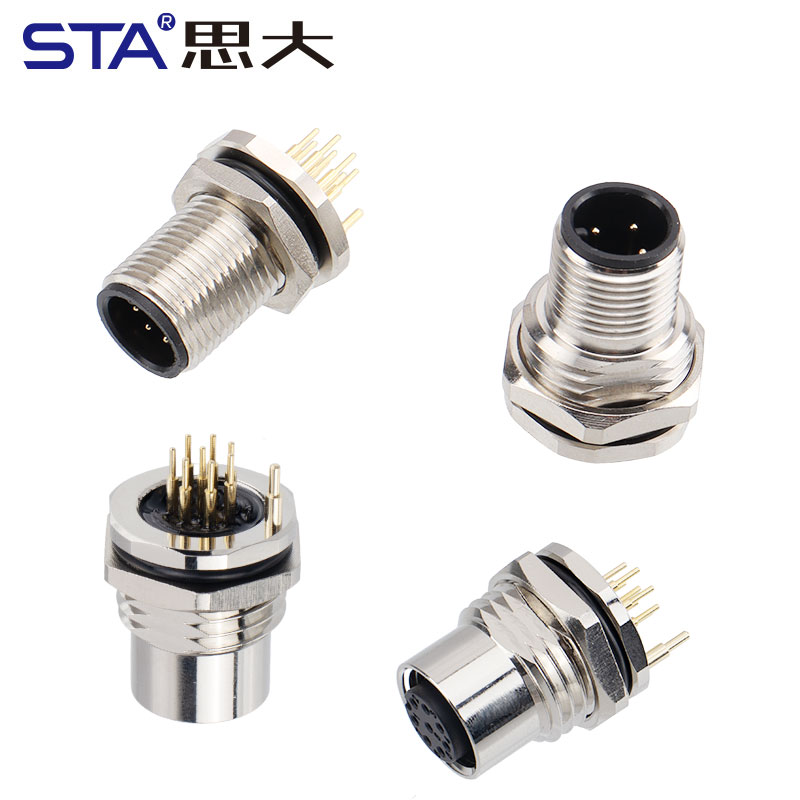

1. Надёжная конструкция из цинкового сплава
Корпус из цинкового сплава обеспечивает высокую механическую стойкость, защиту от коррозии и стабильность соединения. Идеален для harsh-environment automation, M12 PCB connectors, industrial sensors.

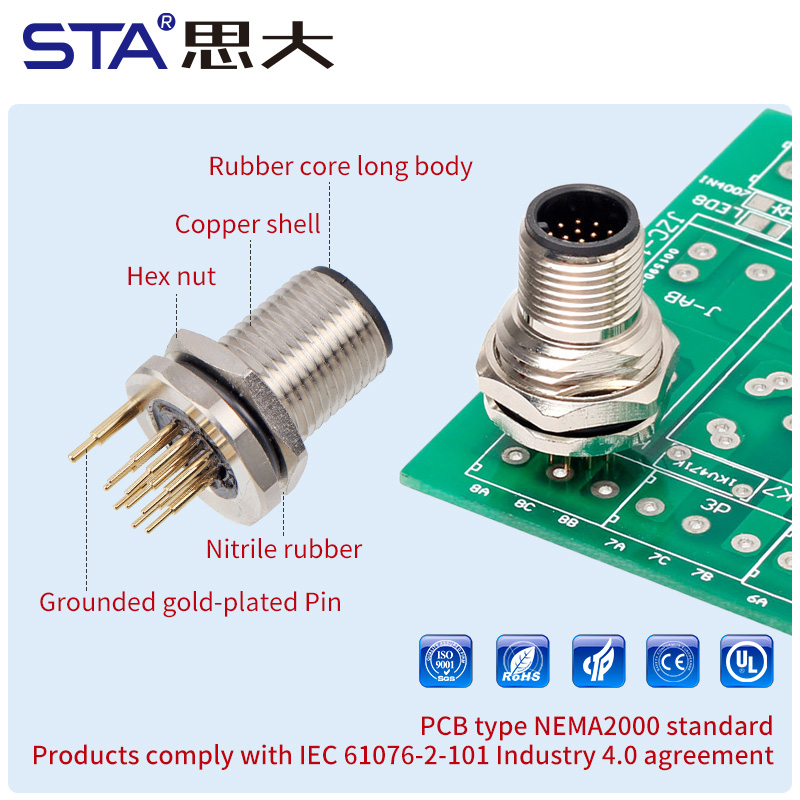

2. Тип с заземлением для повышения электробезопасности
Заземляющий контакт снижает помехи и улучшает EMC-защиту, делая разъём оптимальным для control systems, fieldbus networks, M12 metal socket, automation devices, PCB interface modules.

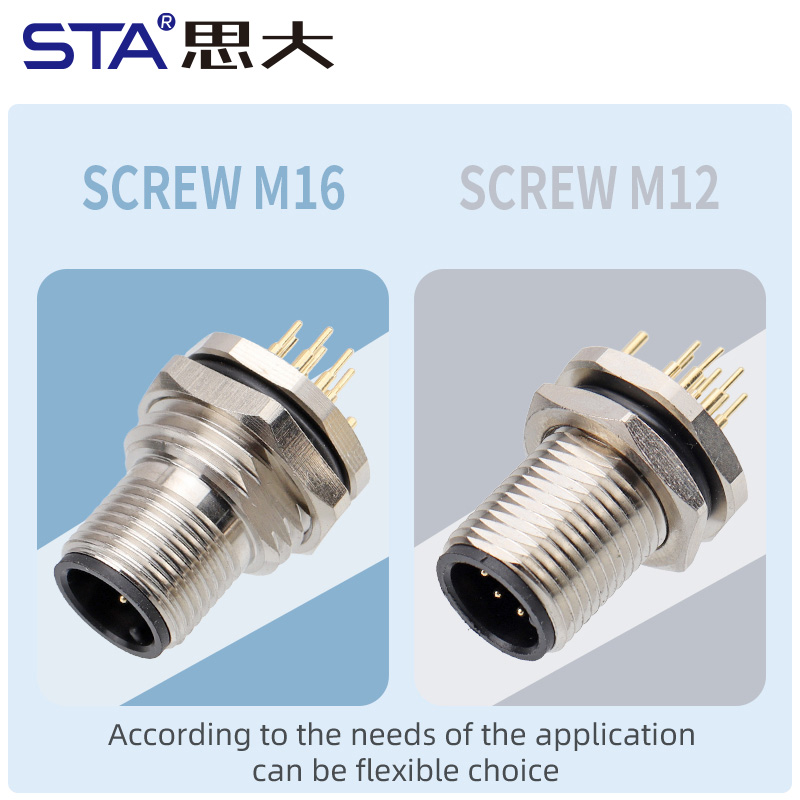

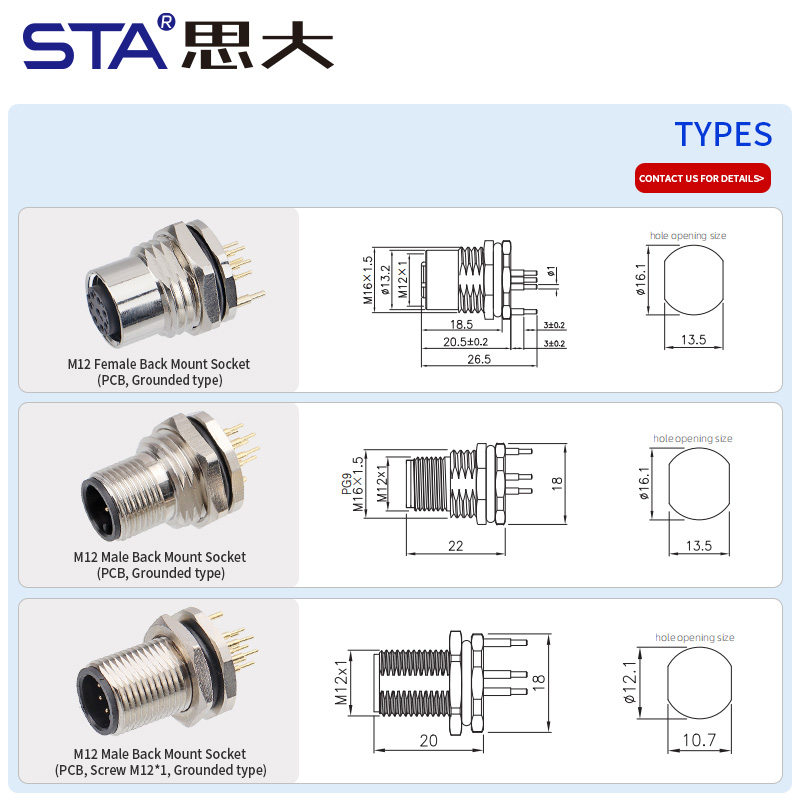

3. Удобный задний монтаж с резьбой M16×1.5 / PG9
Back mount конструкция облегчает установку в панели и корпусах оборудования. Совместима с industrial M12 PCB connectors, male/female sockets, automation cabinets.

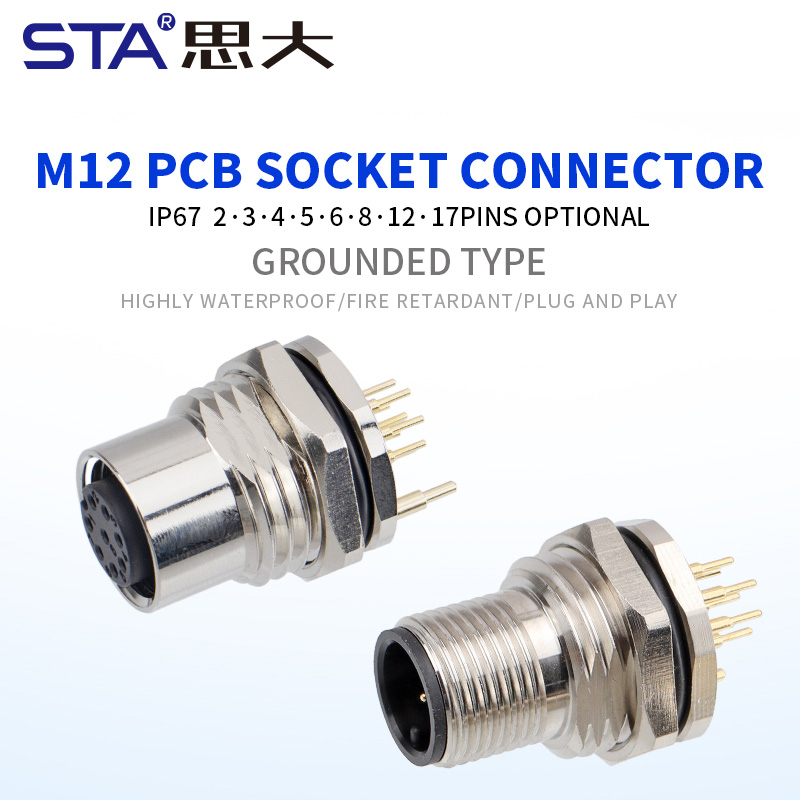

4. Широкий выбор по количеству контактов (2–17 pin)
Разъём поддерживает разные конфигурации: 2, 3, 4, 5, 6, 8, 12, 17 контактов. Это позволяет использовать его в sensors, LED lighting control, robotics, machine tools.
5. Высокая надёжность соединения и долговечность
Контакты обеспечивают низкое сопротивление, надёжность при вибрациях, длительный срок службы. Идеален для industrial equipment, PCB mounting, M12 connectors, I/O modules, automation sensors.
| Параметр | Технические характеристики |
| Тип разъёма | M12 PCB Разъём с Заземлением, Задний Монтаж |
| Количество контактов | 2/3/4/5/6/8/12/17 Число контактов |

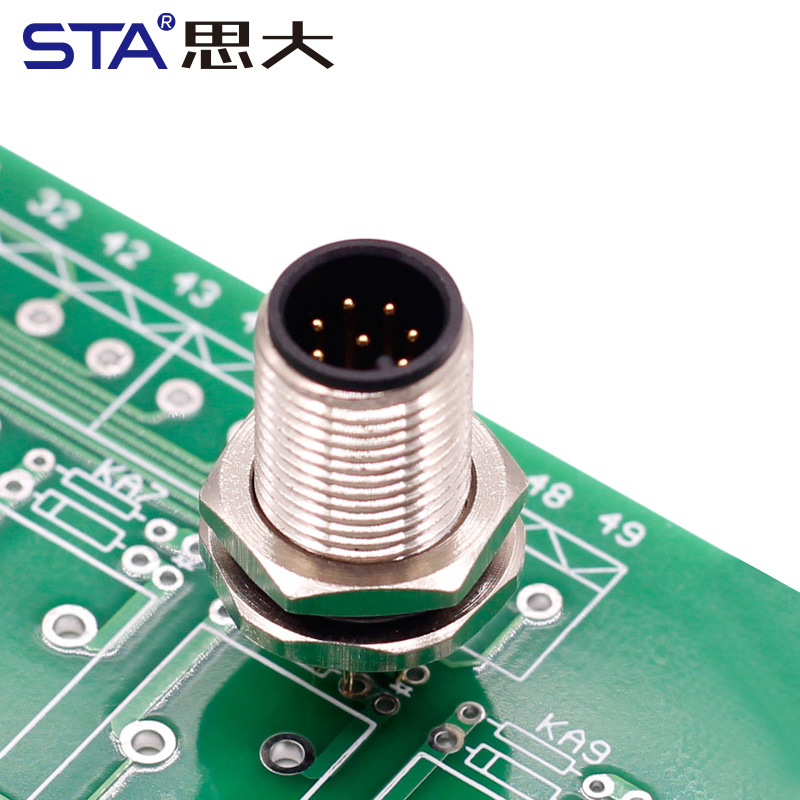

| Метод подключения | PCB |
Варианты монтажа | Задний (Back Mount)
|
| Материал корпуса | Никелированная латунь / цинковый сплав |
| Номинальный ток | До 4 А,2A,1.5A (зависит от полюсности) |
| Номинальное напряжение | 250V / 60V / 30V AC/DC (в зависимости от полюсности) |
Резьба | M16×1.5 / PG9 / M12 |
| Сечение проводников | 22–26 AWG (0.14–0.34 мм²) |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Системы промышленной автоматизации и датчики контроля.
Подключение PCB-модулей, контроллеров, I/O-модулей.
Робототехника, станки, оборудование автоматизации.
LED-освещение, системы питания и управления.
Полевая связь, Fieldbus, устройства сбора данных
1. Подходит ли разъём для harsh industrial environments?
Да, металлический корпус и заземляющий контакт обеспечивают устойчивость к вибрациям, ударам и электромагнитным помехам.
2. Можно ли использовать разъём с любыми стандартными M12 кабелями?
Да, он совместим с M12 A-кодировкой и стандартными промышленными кабелями.
3. Есть ли защита от электромагнитных помех?
Да, благодаря металлическому корпусу и заземлению разъём обеспечивает улучшенную EMC-стабильность.
4. Подходит ли разъём для питания и сигналов?
Да, варианты 2–17 контактов позволяют использовать его для сигналов, датчиков и низковольтного питания.
5. Можно ли заказать OEM/ODM версию?
Да, доступны варианты с индивидуальной резьбой, количеством контактов, маркировкой и длиной выводов.
