M12 S-Coded Plastic Assembled Plug
| Тип разъёма : | |
|---|---|
| Резьба кабельного ввода: | |
| Контакты / Кодировка(Pins)：: | |
| SKU: | |
| штат: | |
| Количество: | |

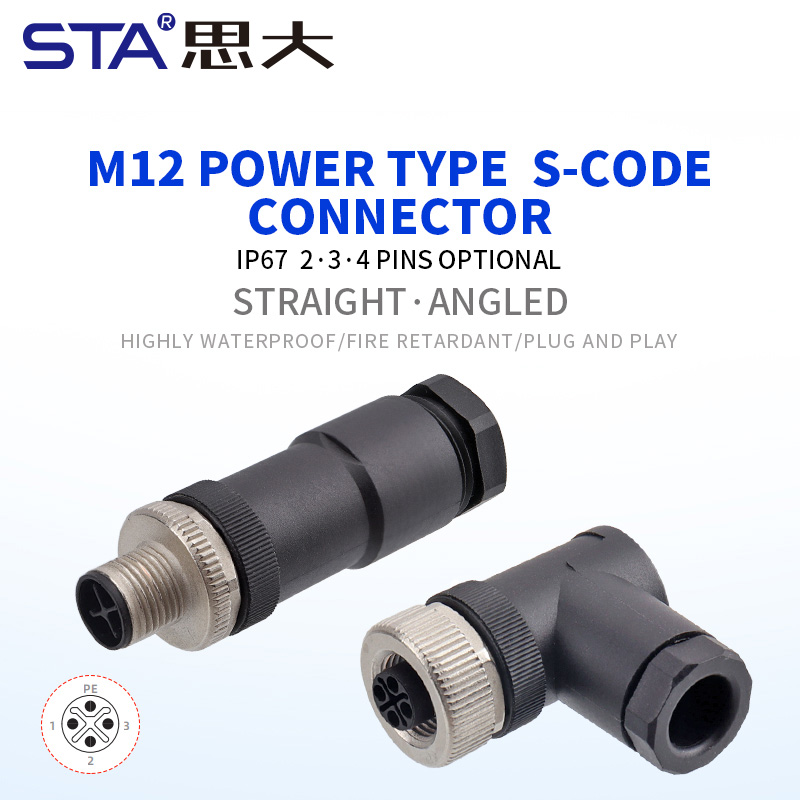

Разъём M12 S-Coded обеспечивает надёжную передачу питания 630V/12A, предотвращает ошибочные соединения, стабилен в приложениях автоматизации, привода, двигателей, силовых модулей и промышленного оборудования.

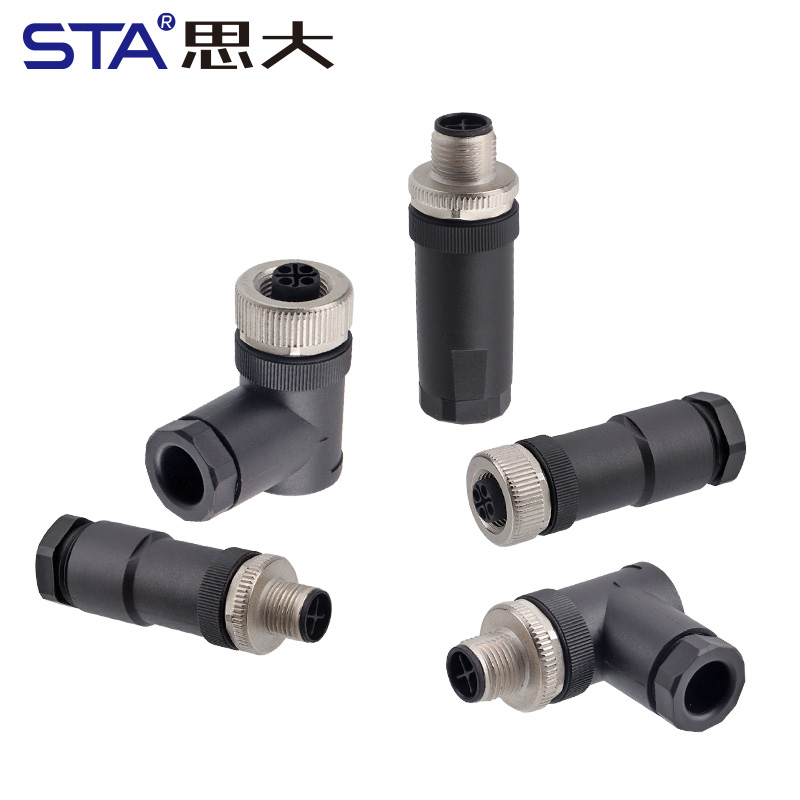

Пластиковые прямые и угловые кабельные штекеры M12 обеспечивают удобное подключение в ограниченных пространствах, подходят для датчиков, приводов, контроллеров, кабельных сборок и систем автоматизации.

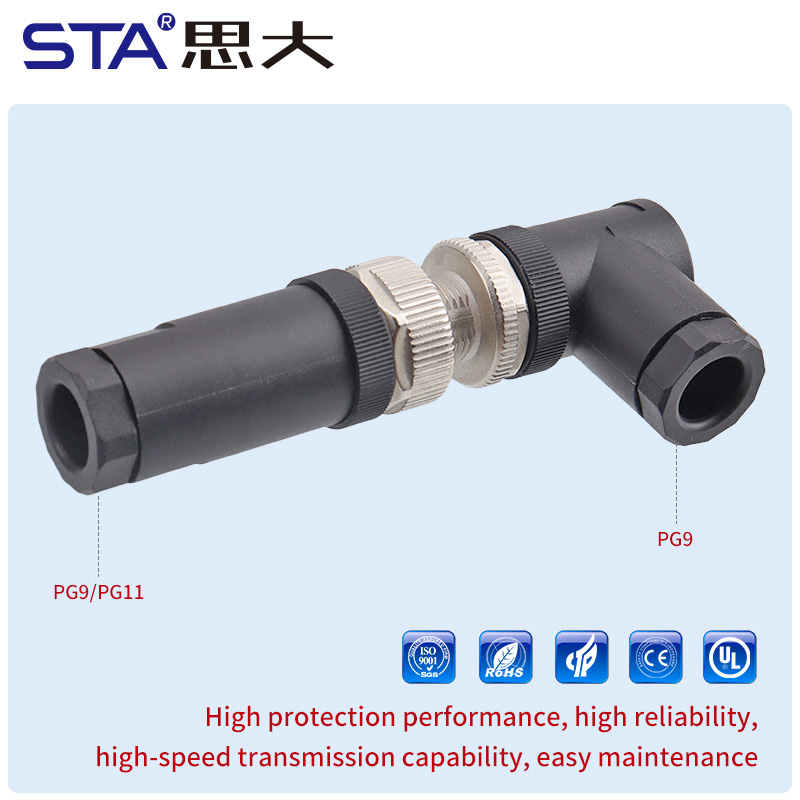

Разъём M12 S-Coded поддерживает PG9 и PG11, подходит для силовых кабелей различного диаметра, обеспечивает надёжную фиксацию, защиту от натяжения и безопасную работу в промышленных условиях.
Корпус из PA66 и защита IP67 делают разъём устойчивым к влаге, пыли, вибрациям и ударам, обеспечивая стабильное питание в робототехнике, механике и электротехнических системах.
Штекеры M12 оснащаются кабелями PVC/TPU длиной 1–5 м, поддерживают индивидуальные длины, имеют позолоченные контакты для низкого сопротивления и долговечности в электрических и механических приложениях.

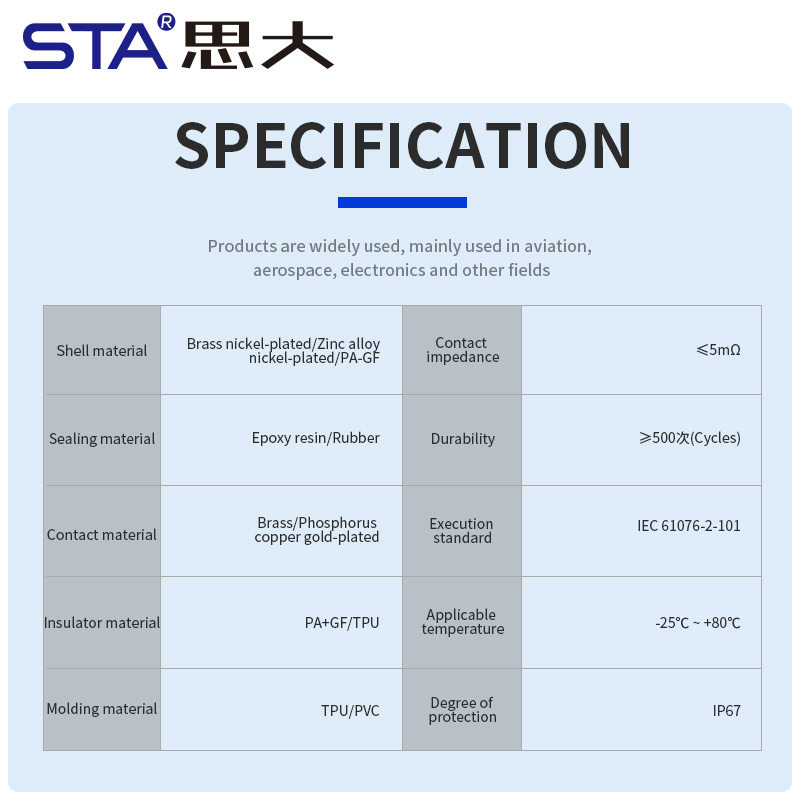

| Параметр | Технические характеристики |
| Тип разъёма | M12 S-Coded Прямой / Угловой Пластиковый Кабельный Штекер (Power Type, Screw, PG9 / PG11) |
| Количество контактов | 3 / 4 pin Число контактов |

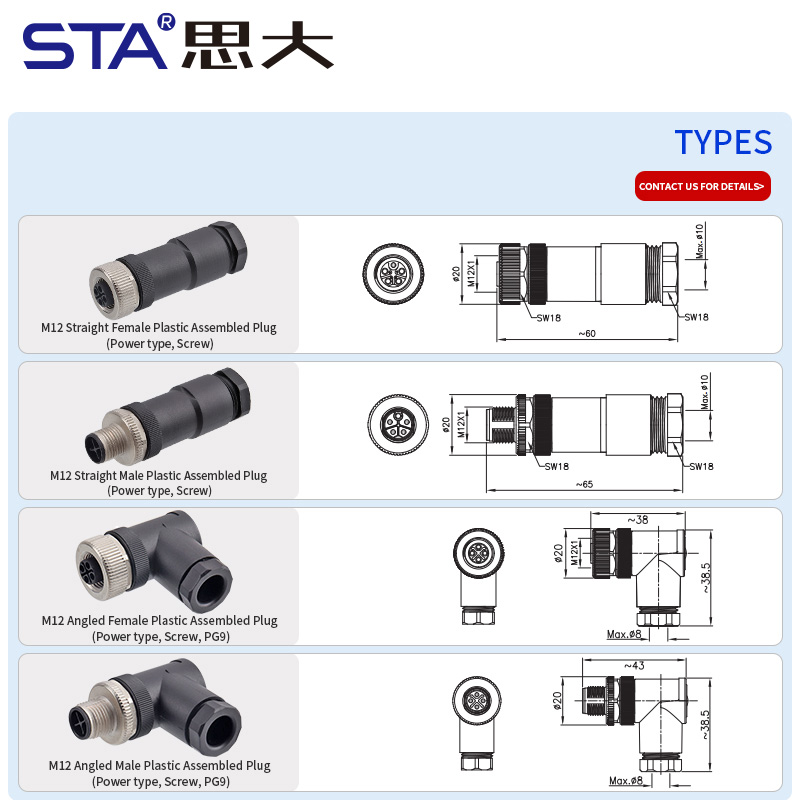

| Исполнение | Прямой / Угловой |
Пол | Папа / Мама |
| Материал корпуса | Латунь никелированная / Цинковый сплав никелированный / PA-GF |
| Номинальный ток | До 12A (зависит от полюсности) |
| Номинальное напряжение | 630V AC/DC (в зависимости от полюсности) |
Резьба | PG11 / PG9 |
| Сечение проводников | 16AWG / 1.5mm² |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
Подключение промышленных приводов и двигателей, требующих силового разъёма M12 S-Coded 630V.
Питание автоматизированных машин и модулей управления с высокими нагрузками.
Силовые цепи робототехники, где требуются кабельные штекеры M12 PG9/PG11.
Подключение распределительных блоков и силовых панелей с разъёмами M12 Power Type.
Применение в тяжёлой промышленности, оборудовании с вибрациями и влажными условиями IP67.
S-кодировка предотвращает подключение к сигнальным A/B/D разъёмам и предназначена только для силового питания 630V/12A.
Да, доступны прямой и угловой варианты для ограниченных монтажных зон.
Да, имеются оба кабельных ввода, зависящие от диаметра используемого силового кабеля.
Да, поддерживаются длины 1/2/5 м и индивидуальная кастомизация.
Да, он специально разработан для приводов, моторов и силовых систем высокой нагрузки.
