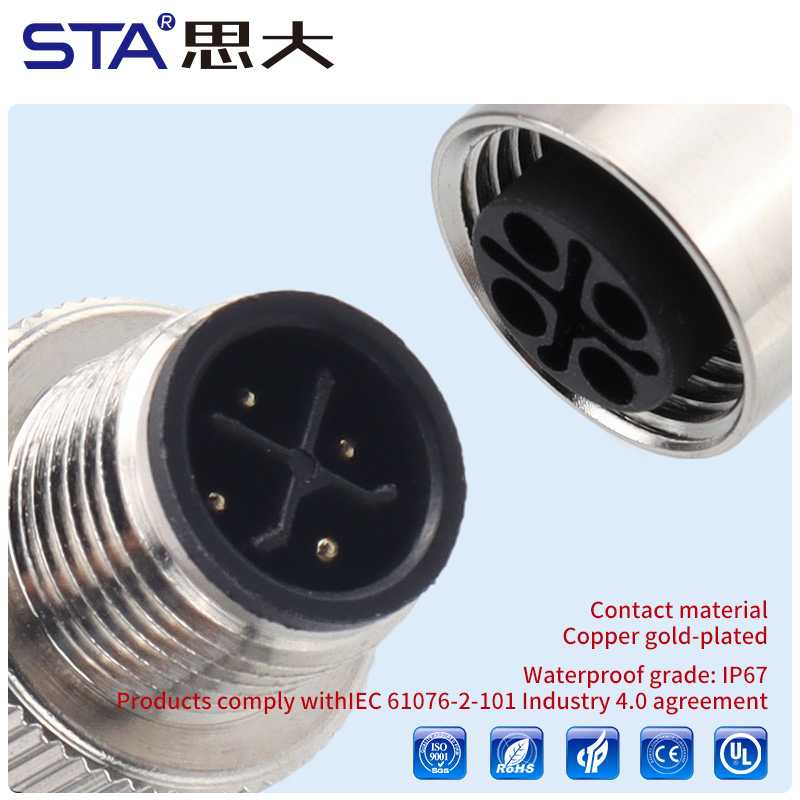

1. Металлический корпус для надёжной защиты и стабильности
Корпус из никелированной латуни или цинкового сплава обеспечивает механическую прочность, защиту IP67 и устойчивость к вибрациям, что делает M12 S-code идеальным решением для силовых разъёмов в промышленности.

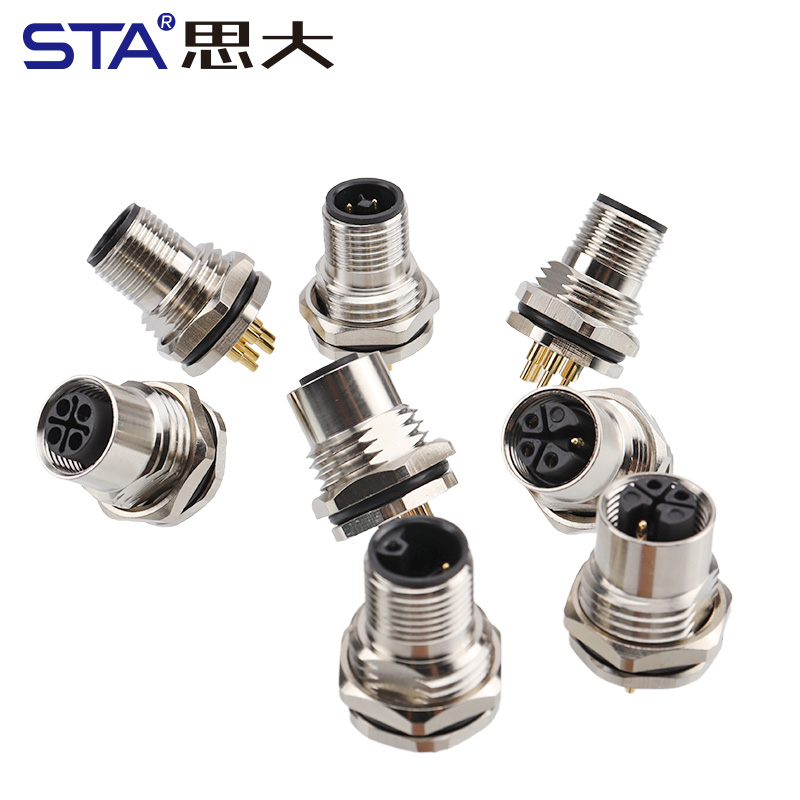

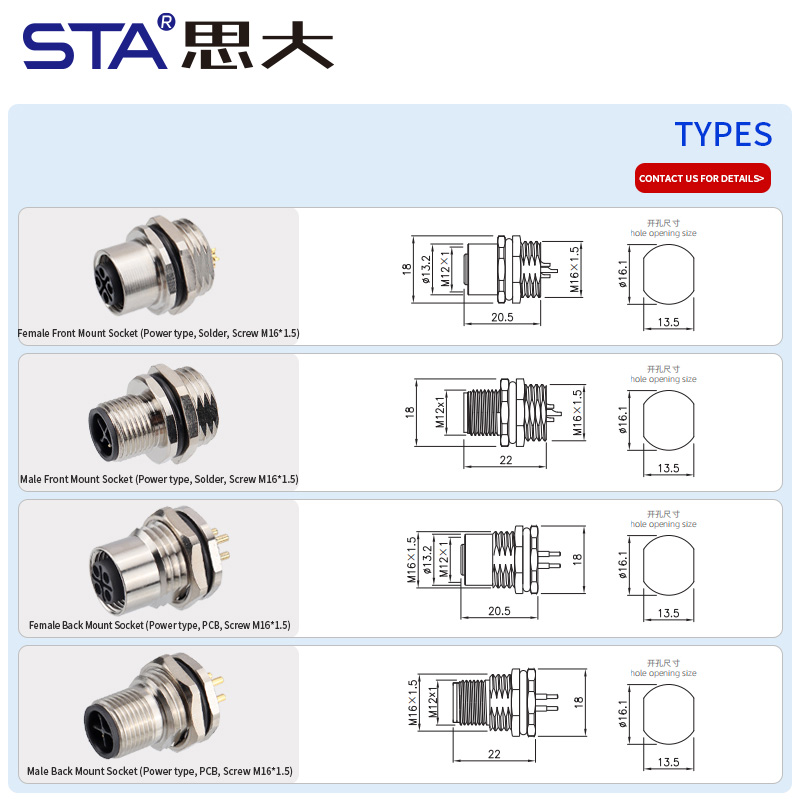

2. Универсальный монтаж: передний, задний и квадратный фланец
Доступны варианты Front mount, Back mount и Square flange, что упрощает установку в шкафах управления, распределительных коробках, силовых модулях и компактных панелях управления.

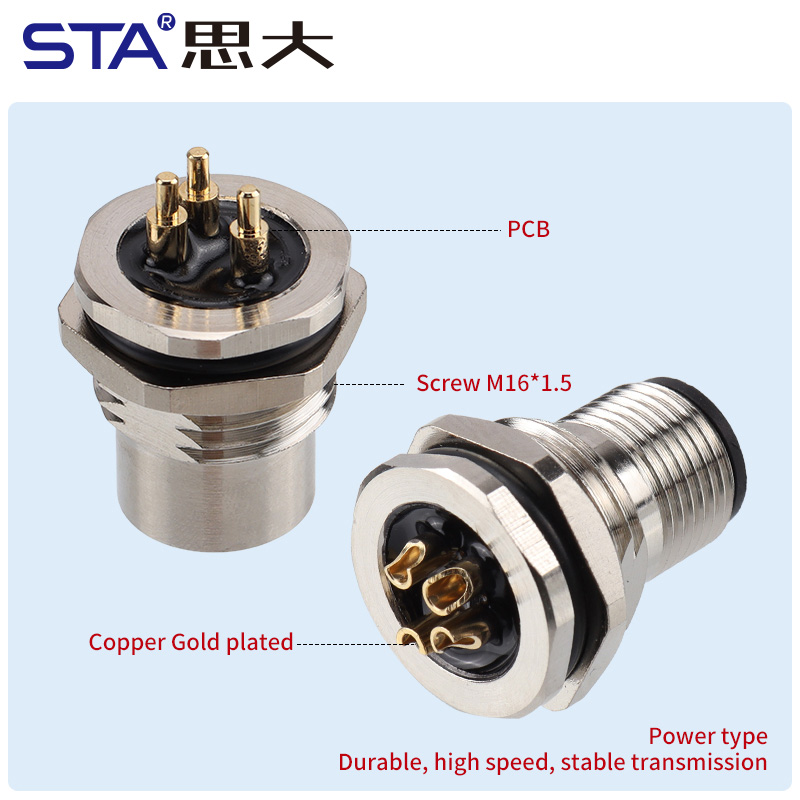

3. Варианты Solder/PCB для гибкости подключения
Разъём поддерживает монтаж пайкой или через PCB-выводы, что позволяет использовать M12 S-code как в высокомощных блоках питания, так и в сигнальных модулях и контроллерах автоматизации.

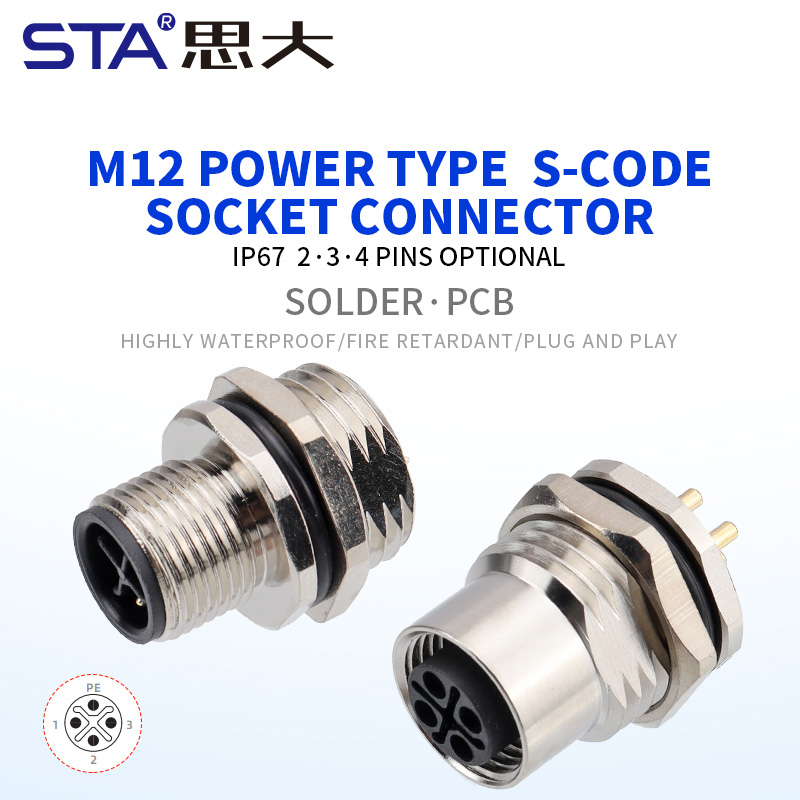

4. Надёжное силовое подключение (3/4 pin, S-code)
S-code обеспечивает оптимальное разделение силовых и сигнальных каналов. Варианты на 3 и 4 контакта стабильно передают питание оборудования, приводов, моторных модулей и технологических линий.
5. Совместимость с PG9/M16 для промышленных систем
Резьбовые соединения PG9 и M16 подходят для стандартных кабельных вводов, обеспечивая плотную фиксацию кабеля, защиту от натяжения и стабильное подключение в harsh-environment условиях.

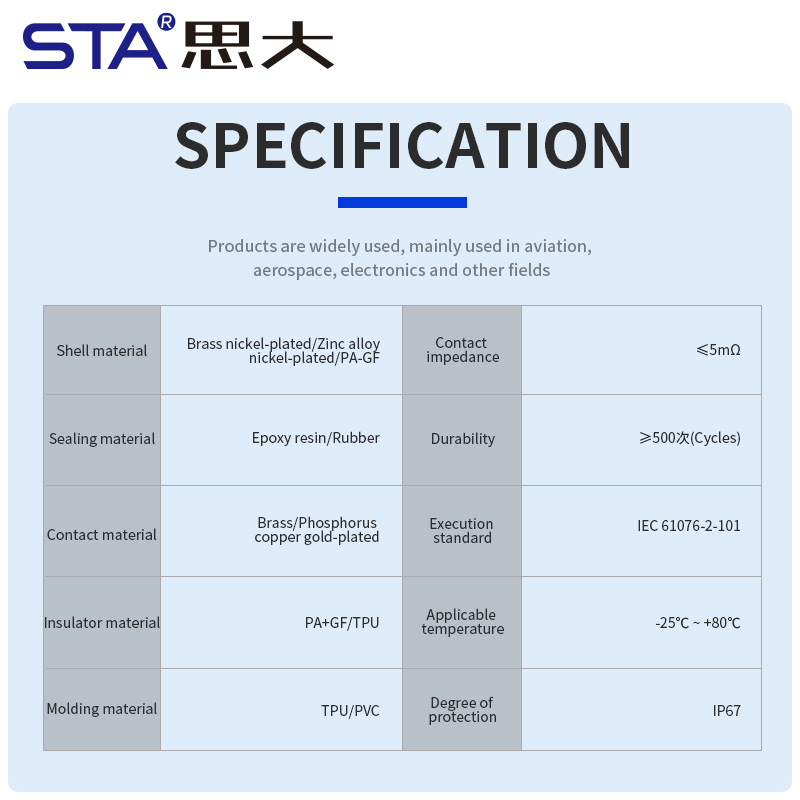

| Параметр | Технические характеристики |
| Тип разъёма | Металлическая розетка M12 S-code |
| Количество контактов | 3 / 4 pin Число контактов |
| Тип монтажа | Front mount / Back mount |
Тип подключения | Solder / PCB / Квадратный фланец |
| Материал корпуса | Латунь никелированная / Цинковый сплав никелированный / PA-GF |
| Номинальный ток | До 12A (зависит от полюсности) |
| Номинальное напряжение | 630V AC/DC (в зависимости от полюсности) |
Резьба | M16×1.5 / PG9 |
| Сечение проводников | 16 AWG |
| Рабочая температура | -40°C...+105°C |
| Экран | Экранированный / Неэкранированный |
| Сопротивление контакта | ≤5 мОм |
| Сопротивление изоляции | ≥100 МОм |
• Силовые цепи двигателей и приводов
Оптимально подходит для подключения небольших двигателей, сервоприводов и моторных модулей.
• Промышленные блоки питания
Используется для подачи 24–250V питания на модули управления и датчики.
• Автоматизация производственных линий
Подключение модулей ввода/вывода, распределительных коробок и мехатронных систем.
• Уличное и промышленное оборудование
Металлический корпус и IP67 позволяют использовать разъём в outdoor-инсталляциях.
• Станки, робототехника, транспортные системы
Подходит для вибронагруженных механизмов, операторских панелей и роботов.
1. Чем отличается S-code от A/B/D-code?
S-code предназначен для силового питания, а не для данных. Используется преимущественно для 630V,12A цепей.
2. Можно ли выбрать тип резьбы PG9 или M16?
Да, доступны оба варианта. PG9 — компактный ввод, M16 — для более толстых кабелей.
3. Какие варианты монтажа доступны?
Передний монтаж, задний монтаж и квадратный фланец для панельных систем.
4. Есть ли PCB-версии?
Да, продукт включает варианты PCB pin для прямой установки на плату.
5. Подходит ли разъём для влажных и пыльных сред?
Да, при правильном соединении достигается защита IP67.
