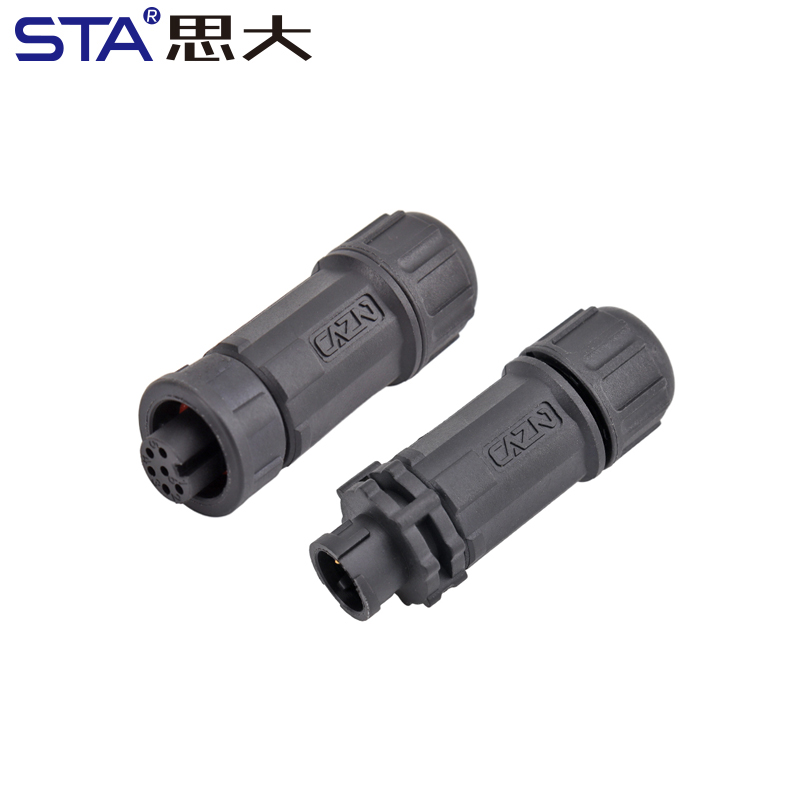

E7 Bayonet Assembled Plug
| Исполнение: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Байонетный механизм фиксации
Быстрое соединение «вставь и поверни» гарантирует прочную фиксацию, устойчивость к вибрациям и надёжную работу в промышленных условиях.
Полевой монтаж без пайки
Прямой штекер и гнездо позволяют выполнять подключение кабеля непосредственно на объекте, сокращая время установки и обслуживания.

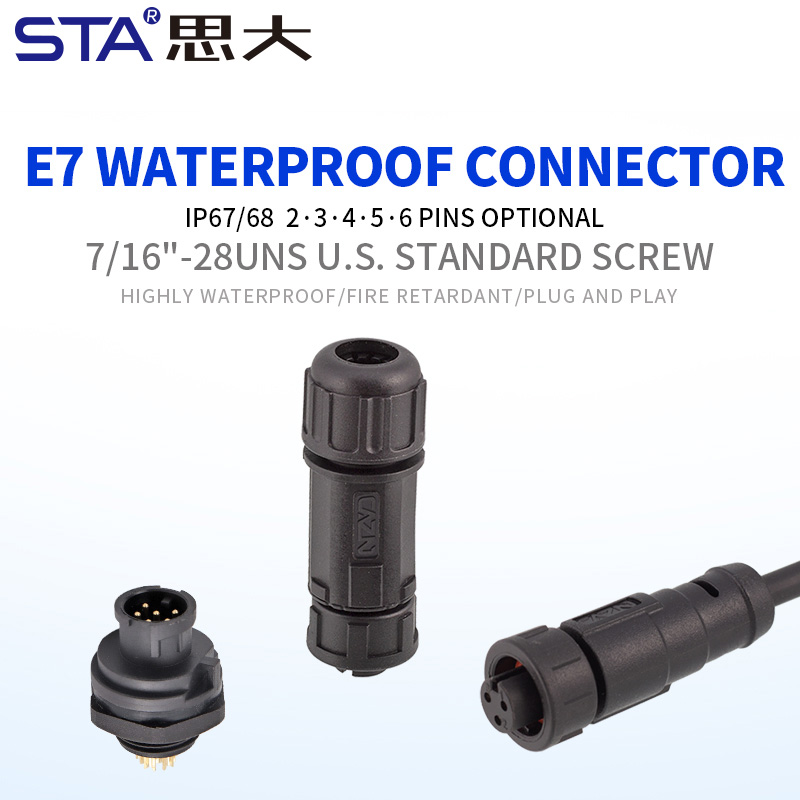

Винт 7/16 дюйма 28UNS Защита IP67
Герметичная конструкция надёжно защищает контакты от пыли и влаги, обеспечивая стабильную передачу сигнала и питания.

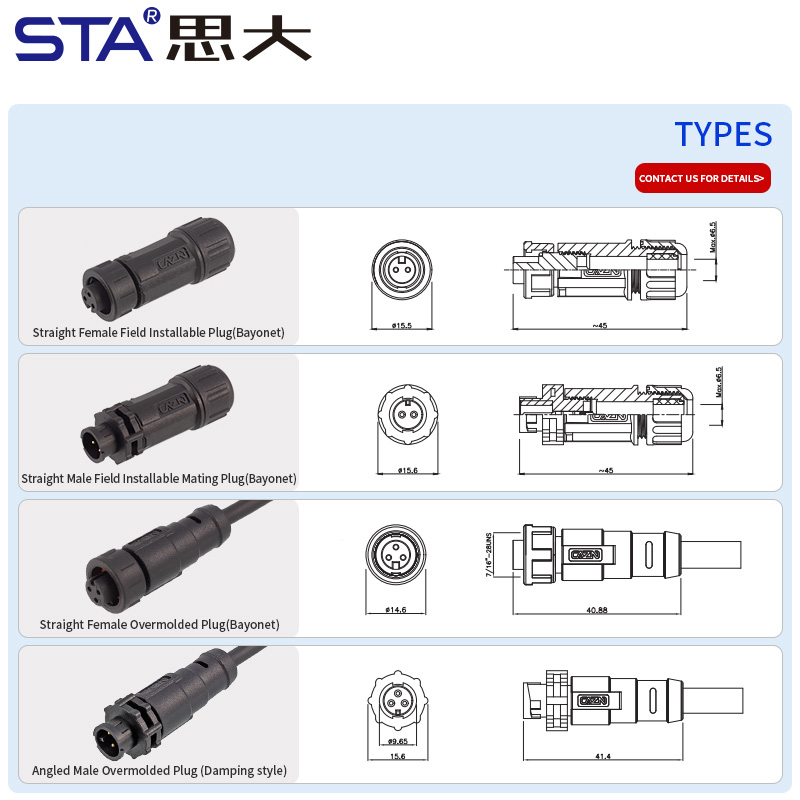

Прямая конструкция Male / Female
Прямое исполнение облегчает прокладку кабеля и обеспечивает аккуратную установку в распределительных коробках и шкафах управления.
Различные варианты контактов
Доступны конфигурации с 2 3 4 5 6 контактами для передачи сигналов и низковольтного питания в промышленном оборудовании.

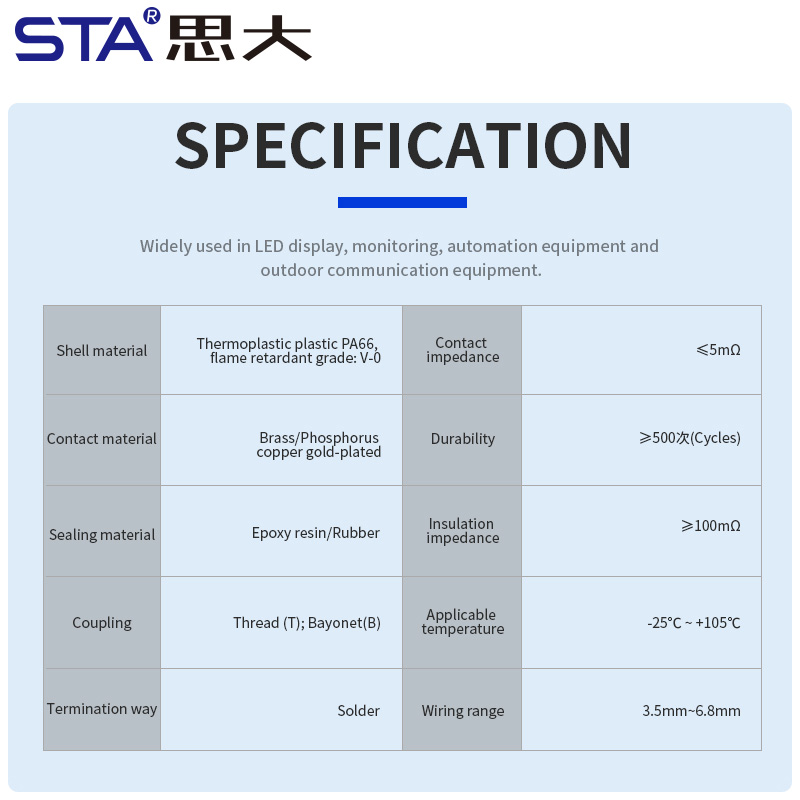

| Артикул | Характеристики |
| Модель | Водонепроницаемый прямой резьбовой соединитель E7 с наружной и внутренней резьбой для установки в полевых условиях |
| Варианты контактов | Разъёмы «папа» и «мама» |
| Тип резьбы | 7/16"-28UNS, стандарт США |
| Тип соединения | Резьба (T) / байонет (B) |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Материал герметика | Припой |
| Способ подключения | Эпоксидная смола / резина |
| Сечение жил | 3.5mm – 6.8mm |
| Номинальное напряжение | 125V / 60V |
| Номинальный ток | 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |

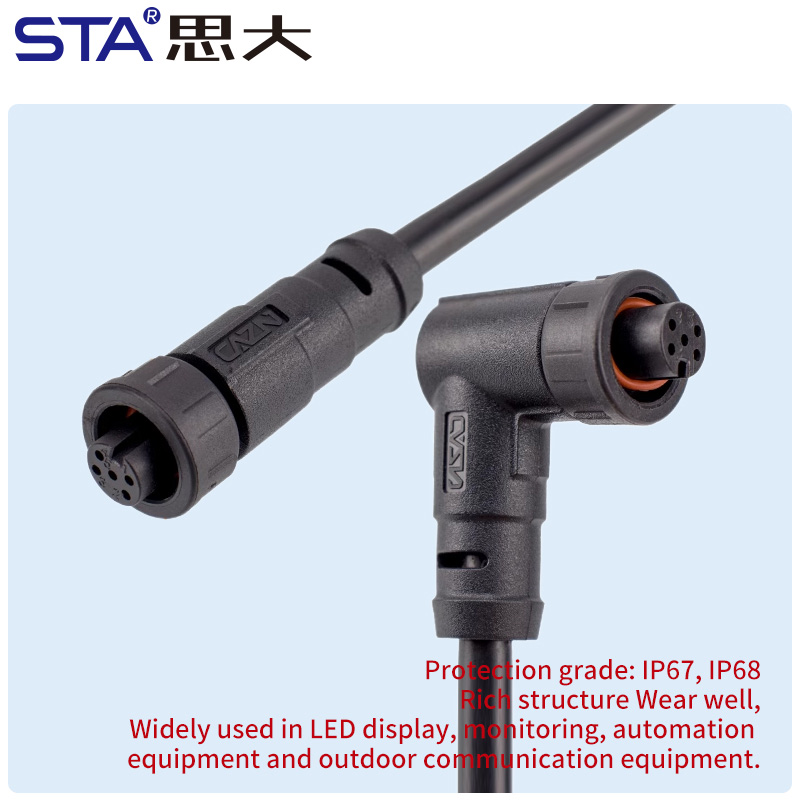

Полевое подключение промышленного оборудования
Байонетный разъём Винт 7/16 дюйма 28UNS широко используется для быстрого подключения датчиков и исполнительных механизмов непосредственно на объекте, где требуется надёжное соединение без пайки и сложного инструмента.
Системы автоматизации с частым обслуживанием
В линиях автоматизации, где оборудование регулярно подключается и отключается, прямой байонетный разъём IP67 обеспечивает стабильный контакт и сокращает время сервисных работ.
Уличные и полуоткрытые установки
Благодаря влагозащите IP67 разъём подходит для распределительных коробок, наружных шкафов управления и оборудования, эксплуатируемого в условиях пыли и влаги.
Модульные машины и мобильные устройства
Прямая конструкция Male / Female облегчает прокладку кабеля в компактных корпусах мобильных машин, обеспечивая аккуратную установку и устойчивость к вибрациям.
Сигнальные и низковольтные силовые линии
Разъёмы Винт 7/16 дюйма 28UNS применяются для передачи управляющих сигналов и питания в промышленной электронике, где важны надёжность контакта и простота монтажа в полевых условиях.
1. В чём преимущество байонетного соединения по сравнению с резьбовым?
Байонетное соединение позволяет быстрее выполнять подключение и отключение, при этом сохраняет надёжную фиксацию и устойчивость к вибрациям.
2. Подходит ли разъём E7 для полевого монтажа без специального инструмента?
Да, конструкция рассчитана на монтаж на месте установки и не требует пайки или сложного оборудования.
3. Можно ли использовать разъём в условиях повышенной влажности?
Степень защиты IP67 обеспечивает защиту от пыли и временного погружения в воду, что позволяет применять разъём в сложных промышленных условиях.
4. Для каких типов оборудования чаще всего выбирают E7?
E7 обычно используется в промышленной автоматизации, системах управления, уличных установках и оборудовании с частым подключением кабелей.
