Резьбовое соединение 5/8"-27UNS обеспечивает прочную фиксацию панельного разъёма, снижает риск ослабления контакта и подходит для оборудования с повышенными вибрационными нагрузками.
Поддержка пайки и PCB-монтажа делает разъём E10 универсальным решением для кабельных сборок и печатных плат в промышленных электронных системах.

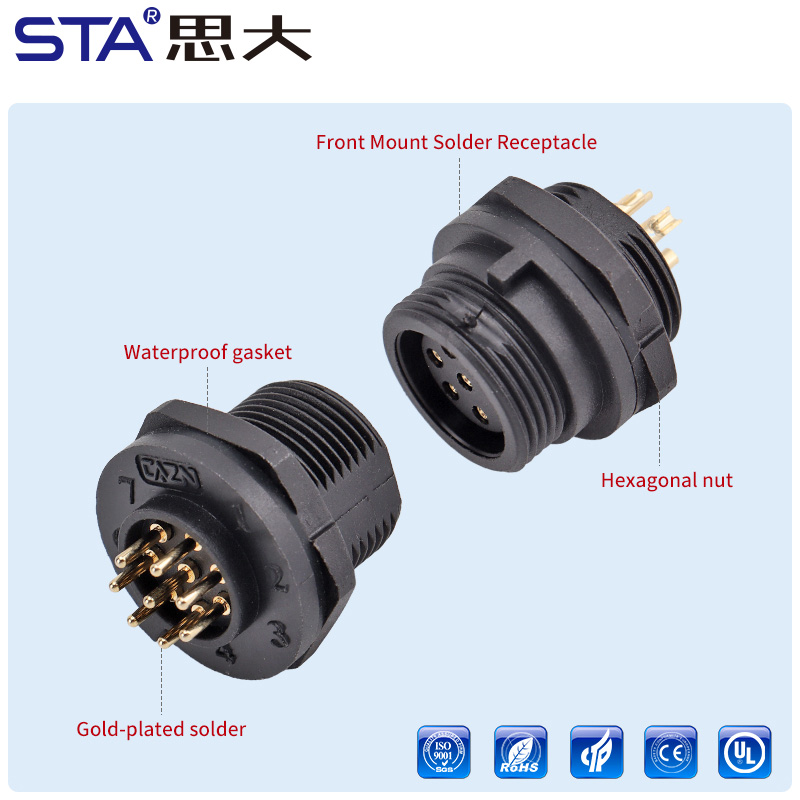

Передний монтаж/Задний монтаж исполнение упрощает монтаж в панели управления, распределительные коробки и герметичные корпуса оборудования.
Широкий диапазон токов и напряжений позволяет использовать резьбовой панельный разъём E10 как для питания, так и для сигнальных цепей.
Совместимость с кабелями 4–8 мм облегчает подбор проводов и повышает гибкость проектирования при серийном и индивидуальном производстве.

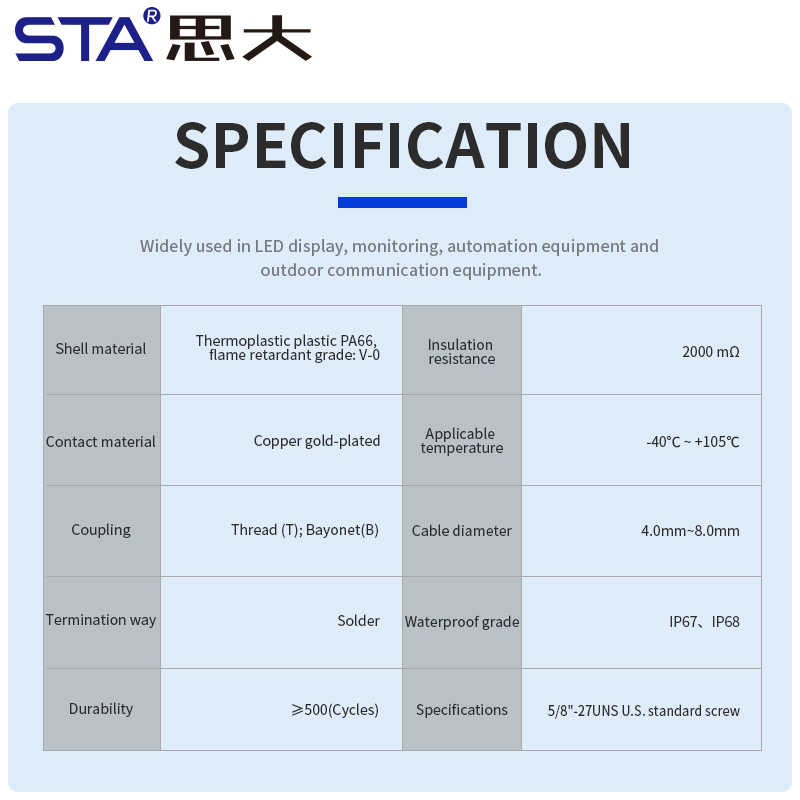

| Артикул | Характеристики |
| Модель | Металлическая панельная розетка Вилка 5/8"-27UNS резьбой |
| Монтаж | Передний монтаж/Задний монтаж |
| Тип резьбы | 5/8"-27UNS, стандарт США |
| Способ подключения | Под пайку/Для печатной платы |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Материал герметика | резьбовой |
| Способ подключения | Эпоксидная смола / резина |
| Сечение жил | 4mm – 8mm |
| Номинальное напряжение | 300V / 125V / 60V |
| Номинальный ток | 10A / 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Панельные соединения в системах промышленной автоматизации и управления
Электронные модули и печатные платы промышленного оборудования
Уличные шкафы управления и распределительные панели
Системы мониторинга и контроля с винтовым креплением
Оборудование, требующее стабильного и редкоразъёмного соединения
Q1. В чём преимущество резьбового соединения E10?
Резьбовая фиксация обеспечивает более надёжное соединение по сравнению с быстросъёмными решениями.
Q2. Можно ли использовать разъём для PCB-монтажа?
Да, доступны версии с контактами PCB для установки на печатную плату.
Q3. Подходит ли разъём для уличного применения?
Да, он рассчитан на эксплуатацию в промышленных и наружных условиях.
Q4. Для каких цепей используется данный панельный разъём?
Разъём применяется как для питания, так и для передачи сигналов.
