E13 Bayonet Overmolded Plug
| Исполнение: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Быстрое байонетное соединение 180°
Байонетный механизм позволяет выполнить фиксацию простым поворотом на 180°, обеспечивая надёжное соединение при частых операциях подключения и отключения.

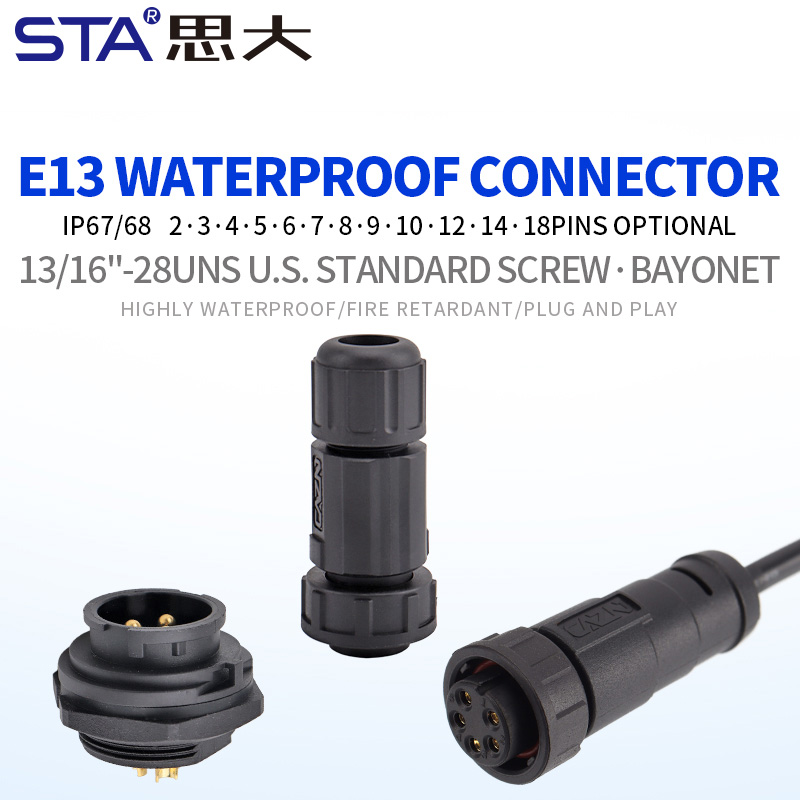

Высокая степень защиты IP67/IP68
Разъём эффективно защищён от воды, пыли и загрязнений, что делает его оптимальным решением для эксплуатации на открытом воздухе и во влажной среде.
Широкий выбор контактов и кодировок
Поддержка конфигураций от 2 3 4 5 6 7 8 9 10 12 14 18 контактов, а также B-код (2/3/4 pin) и C-код (8 pin) упрощает интеграцию в различные системы управления и питания.

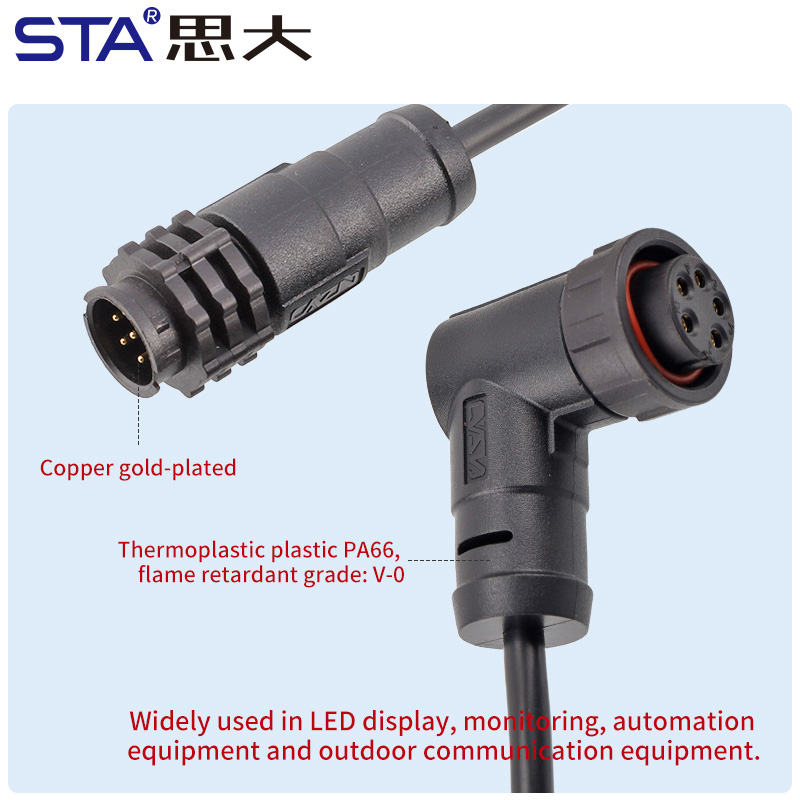

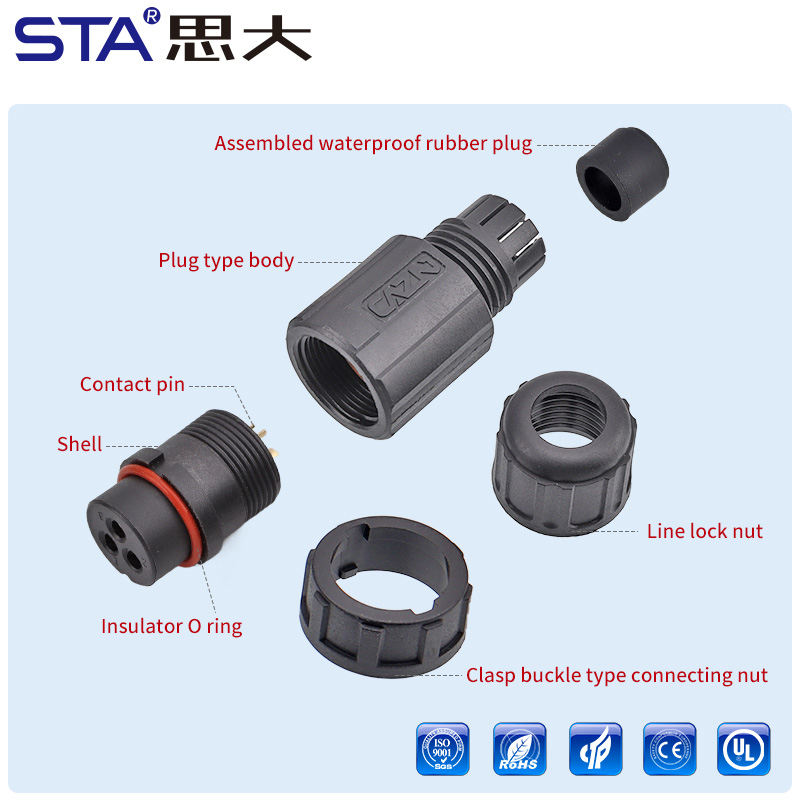

Надёжные материалы промышленного класса
Контакты из меди с золотым покрытием обеспечивают низкое контактное сопротивление, а корпус из PA66 V-0 устойчив к нагреву и механическим нагрузкам.
Гибкость монтажа и подключения кабеля
Совместим с кабелями диаметром 6–10 мм, поддерживает проводники 14/18/20 AWG, подходит для полевой сборки и формованного исполнения.
| Артикул | Характеристики |
| Модель | Водонепроницаемый соединитель 13/16"-28UNS (U.S. Standard) Байонет |

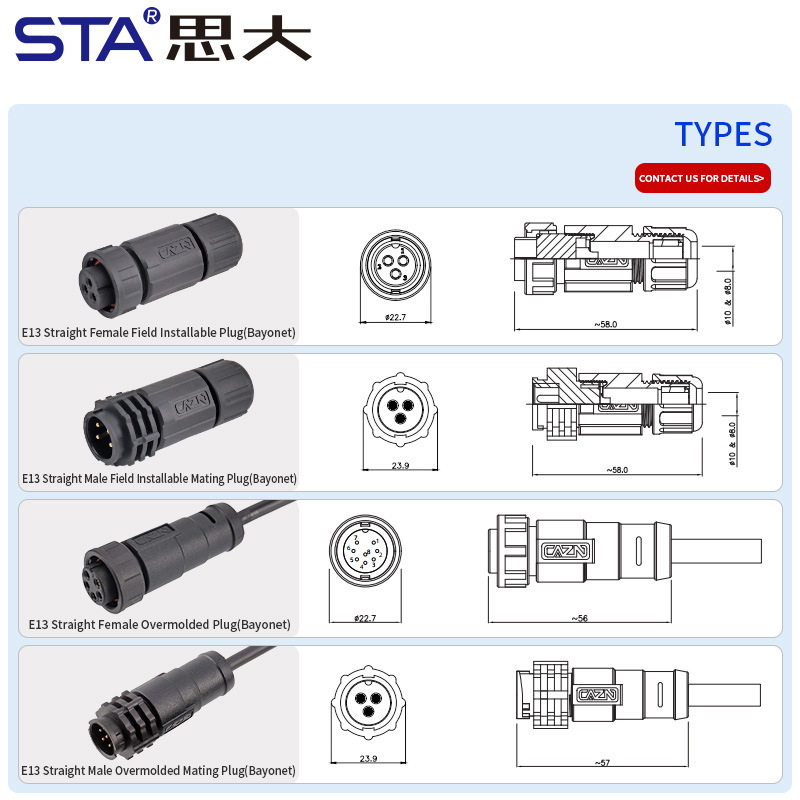

| Тип монтажа | Монтаж на месте/Прямой/Угловой Залитый кабель (Overmolded) |
| Тип резьбы | 13/16"-28UNS (США) (U.S. Standard), стандарт США |
| Тип соединения | Байонетный |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14Pin,B Code (2/3/4 pin), C Code (8 pin) |
| Способ подключения | Эпоксидная смола / резина |
| Сечение жил | 6–10 мм |
| Номинальное напряжение | 300V / 125V / 60V / 30V |
| Номинальный ток | 20A / 10A / 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Промышленная автоматизация и системы управления
Уличное коммуникационное оборудование
Светодиодные дисплеи и осветительные системы
Контроль и мониторинг в сложных условиях
Инженерные проекты с частым подключением разъёмов
1. В чём преимущество байонетного соединения 13/16"-28UNS (США)?
Оно обеспечивает быстрое и надёжное подключение без использования инструмента, особенно при частых циклах соединения.
2. Подходит ли разъём для уличного применения?
Да, степень защиты IP67/IP68 гарантирует стабильную работу под дождём и в пыльной среде.
3. Можно ли выбрать разные варианты контактов?
Разъём доступен с количеством контактов от 2 до 18, включая B и C кодировки.
4. Поддерживается ли полевая сборка?
Да, доступны версии Field Installable и Overmolded.
