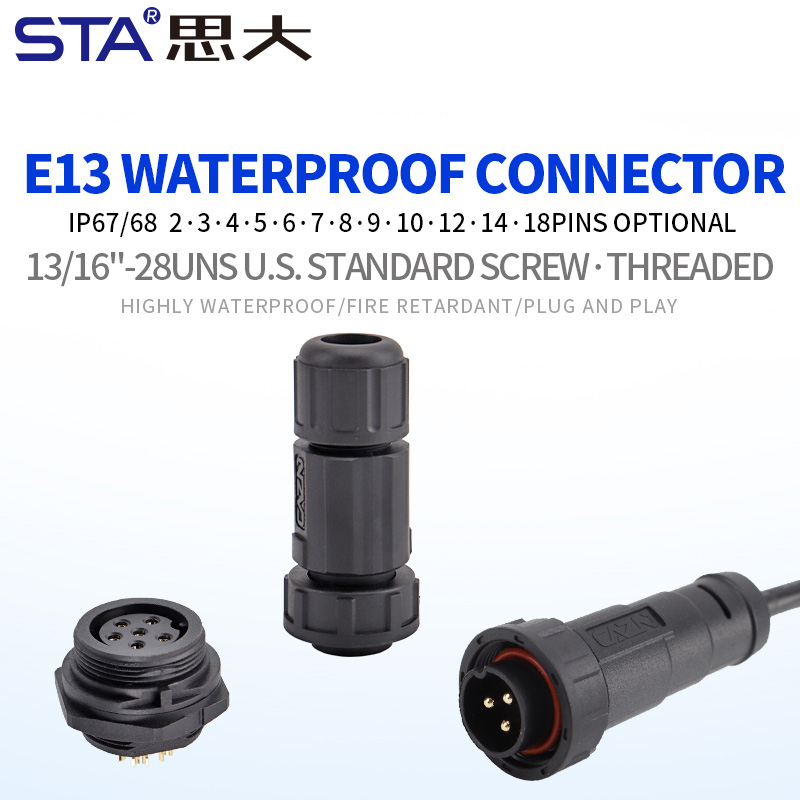

13/16"-28UNS Резьбовое соединение с высокой фиксацией
Обеспечивает стабильный электрический контакт и надёжную защиту от самопроизвольного разъединения.
Степень защиты IP67/IP68
Эффективная герметизация предотвращает попадание воды, пыли и загрязнений в сложных условиях эксплуатации.

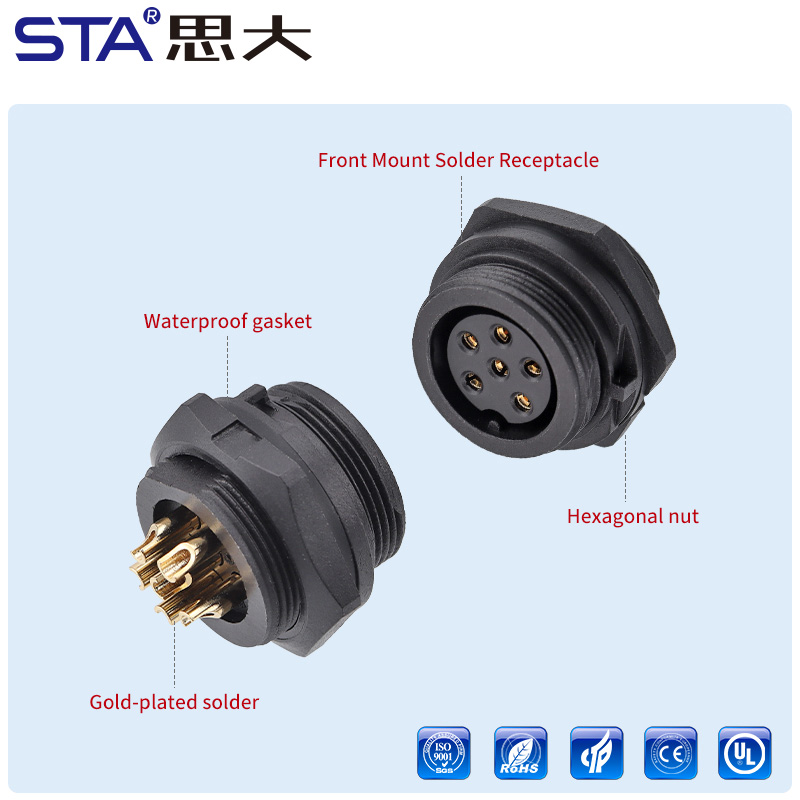

Поддержка различных способов монтажа
Доступны варианты Front Mount и Back Mount для удобной установки в панели и корпуса оборудования.
Подходит для силовых и сигнальных цепей
Различные номиналы тока и напряжения позволяют использовать розетку в широком спектре применений.
Пайка и PCB-исполнение
Упрощает интеграцию в электронные модули и серийное промышленное производство.
| Артикул | Характеристики |
| Модель | Водонепроницаемый соединитель 13/16"-28UNS (U.S. Standard) |
| Тип соединения | Резьбовой (Threaded) |
| Тип изделия | Панельная розетка (Socket / Receptacle) |
| Пол | Вилка , Розетка |

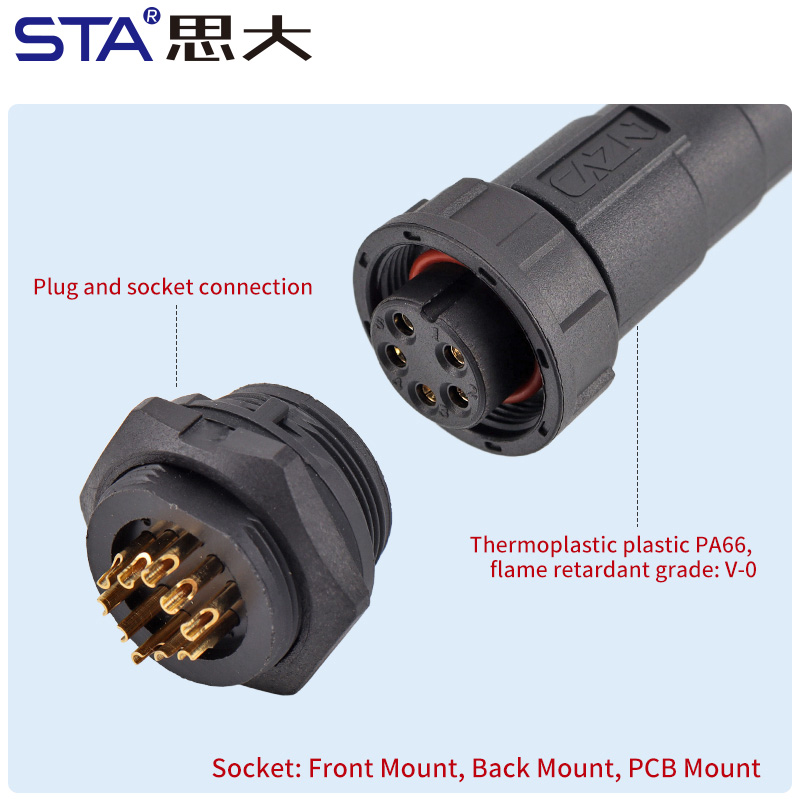

| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14Pin,B Code (2/3/4 pin), C Code (8 pin) |
| Тип подключения | Пайка / PCB |

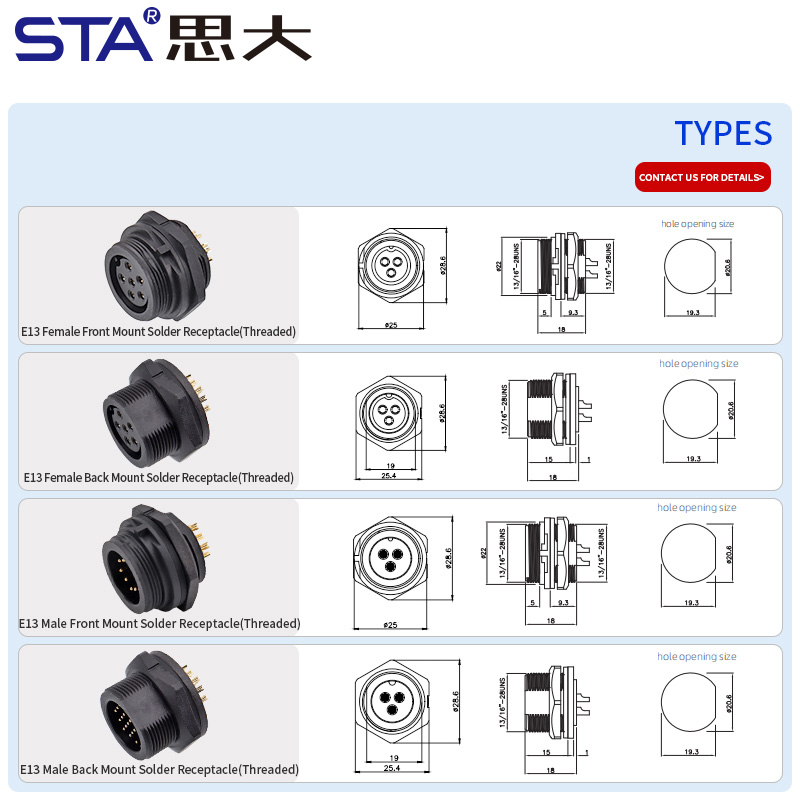

| Монтаж | Передний монтаж/Задний монтаж |
| Сечение жил | 6–10 мм |
| Номинальное напряжение | 300V / 125V / 60V / 30V |
| Номинальный ток | 20A / 10A / 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Промышленные системы автоматизации и управления
Уличное коммуникационное и силовое оборудование
LED-дисплеи и распределительные системы
Контрольно-измерительные приборы
Электрические шкафы и панельные сборки
1. Чем резьбовая версия отличается от байонетной?
Резьбовое соединение обеспечивает более жёсткую фиксацию и лучше подходит для редких подключений.
2. Подходит ли розетка для наружного применения?
Да, уровень защиты IP67/IP68 позволяет использовать её на открытом воздухе.
3. Возможен ли монтаж на печатную плату?
Да, доступны версии с PCB-выводами для интеграции в электронные модули.
4. Можно ли использовать разъём для силовых линий?
Да, в зависимости от конфигурации поддерживается ток до 20A.
