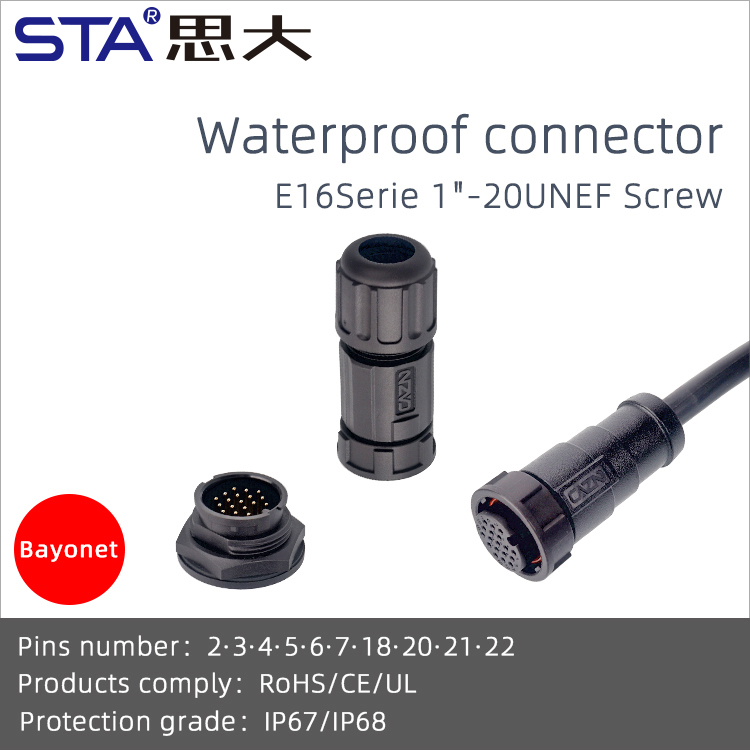

Байонетное соединение 1"-20UNEF
Быстрая фиксация с поворотом обеспечивает надёжный контакт и удобство при частых подключениях.
Широкий диапазон пинов и токов
Поддержка конфигураций от 2 до 22 контактов, включая токи 2A, 5A, 10A, 20A и 15+2A.
Высокая степень защиты IP67/IP68
Эффективная герметизация предотвращает проникновение воды и пыли при наружной эксплуатации.
Гибкие варианты монтажа и подключения

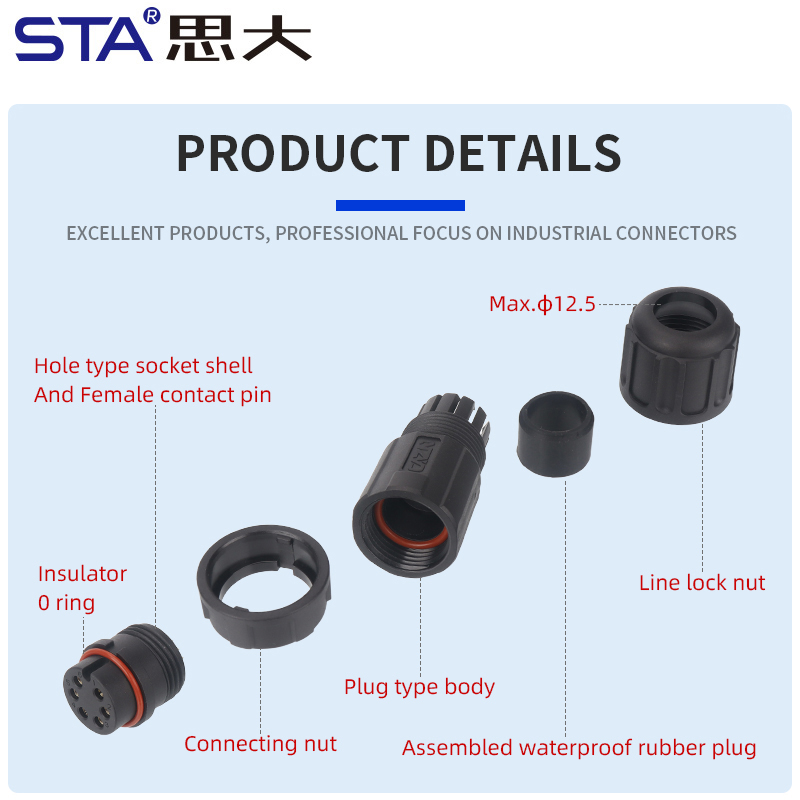

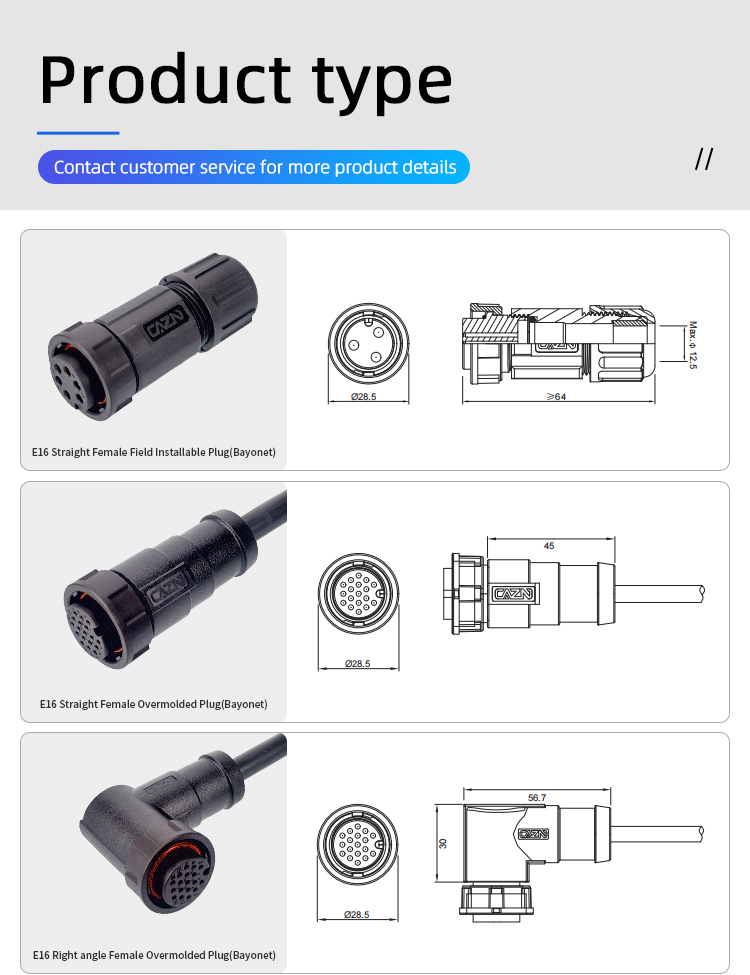

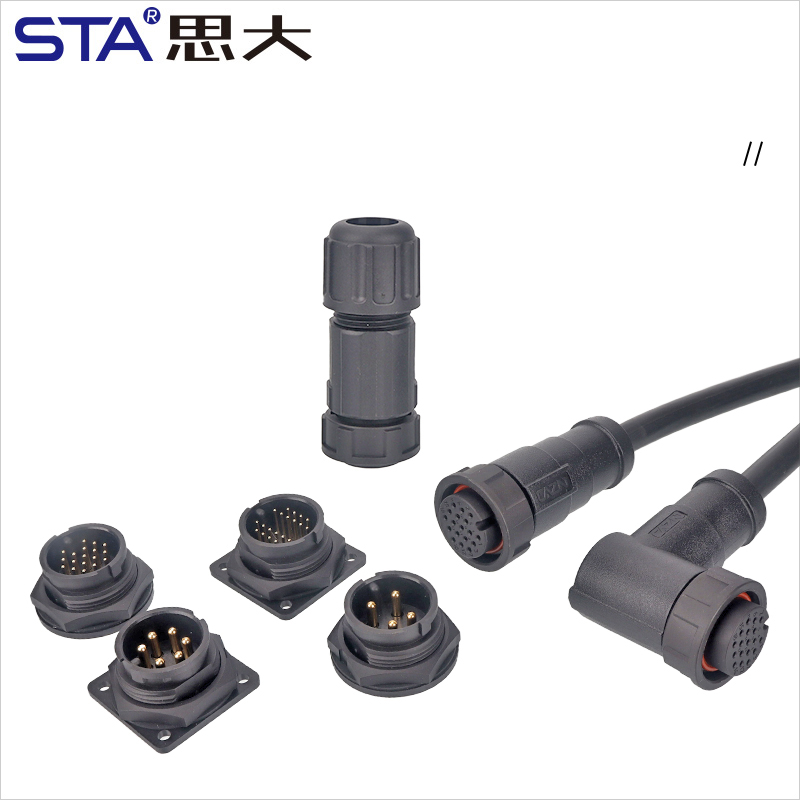

Доступны полевые, залитые кабелем (Overmolded) и панельные исполнения с пайкой или PCB.
Возможность кастомизации кабельных сборок
Длина и конфигурация кабельного жгута могут быть адаптированы под требования проекта.

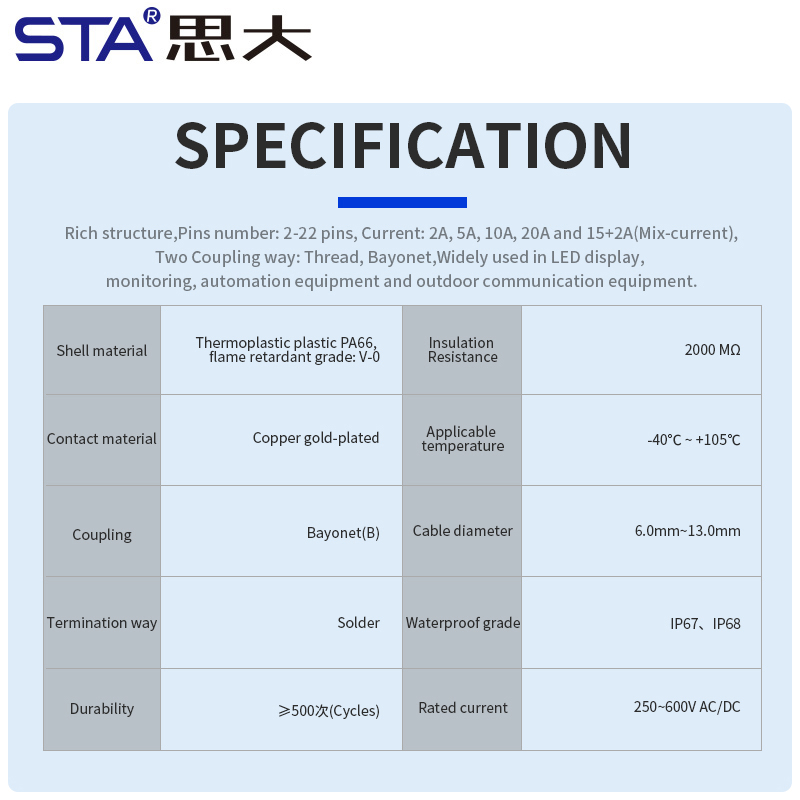

| Артикул | Характеристики |
| Модель | Водонепроницаемый соединитель 1"-20 UNEF (U.S. Standard) |
| Тип соединения | Байонетный (Bayonet) |
| Материал контактов | Медь с позолоченным покрытием |
| Пол | Вилка , Розетка |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14Pin,B Code (2/3/4 pin), C Code (8 pin) |
| Тип подключения | Пайка / PCB |

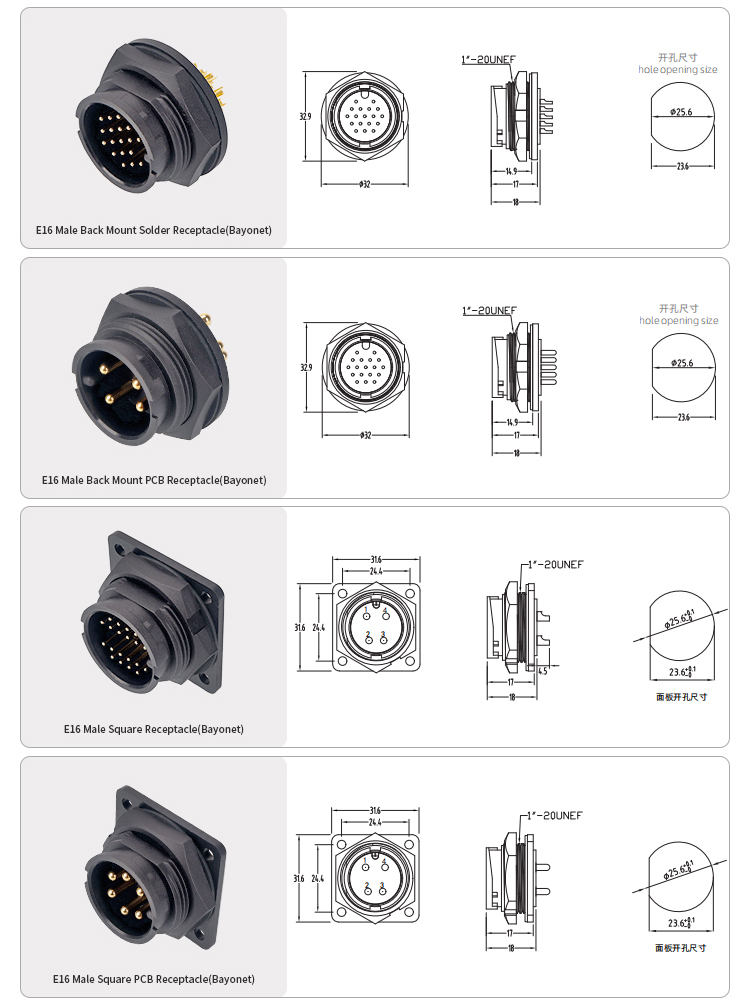

| Монтаж | Передний монтаж/Задний монтаж |
| Сечение жил | 6.0 – 13.0 мм |
| Номинальное напряжение | 250–600V AC/DC |
| Номинальный ток | 2A / 5A / 10A / 20A / 15+2A (Mix-current) |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Промышленные источники питания и распределительные системы
Автоматизированное производственное оборудование
Уличные электрические и коммуникационные установки
Контрольно-измерительные и тестовые системы
Машиностроение и энергетическое оборудование
1. Подходит ли разъём E16 для высоких токов?
Да, серия E16 поддерживает токи до 20A, включая комбинированные схемы 15+2A.
2. Можно ли заказать кабель в сборе нестандартной длины?
Да, доступна кастомизация длины и конфигурации кабельного жгута.
3. Чем байонетное соединение лучше резьбового?
Байонет обеспечивает более быстрое соединение и удобен при частых циклах подключения.
4. Допустимо ли наружное применение?
Да, степень защиты IP67/IP68 подходит для эксплуатации вне помещений.
