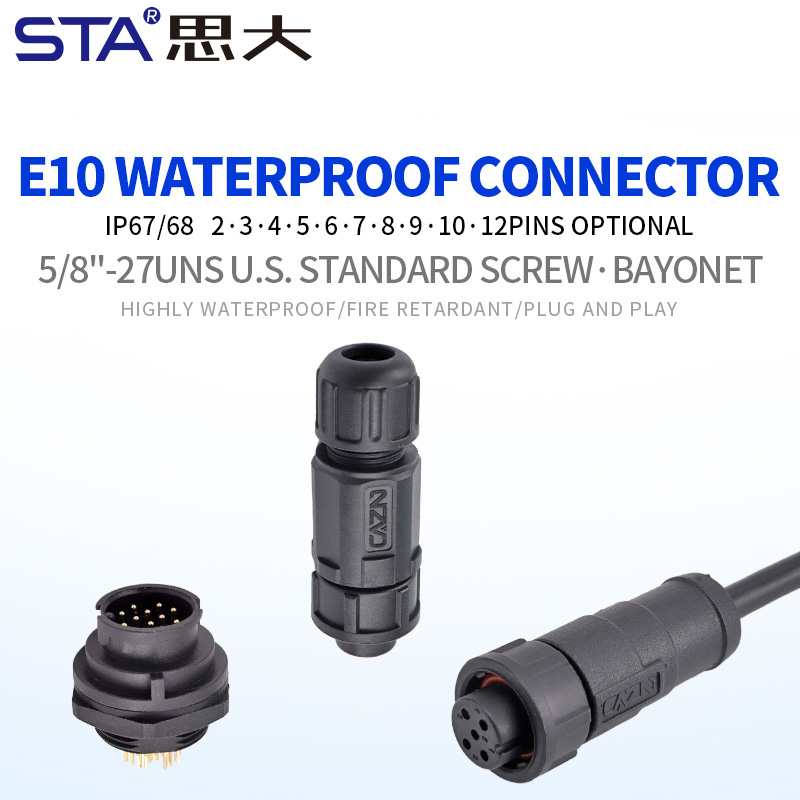

E10 Bayonet Overmolded Plug
| Исполнение: | |
|---|---|
| Число контактов: | |
| SKU: | |
| штат: | |
| Количество: | |
Байонетная конструкция позволяет быстро подключать разъём простым поворотом на 180°, обеспечивая надёжную фиксацию и высокую эффективность при частых циклах подключения и отключения.
Поддержка 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 контактов, включая кодировку B (2/3/4 контакта) и кодировку C (2/3/4 контакта), обеспечивает гибкость при проектировании сигнальных и силовых соединений.

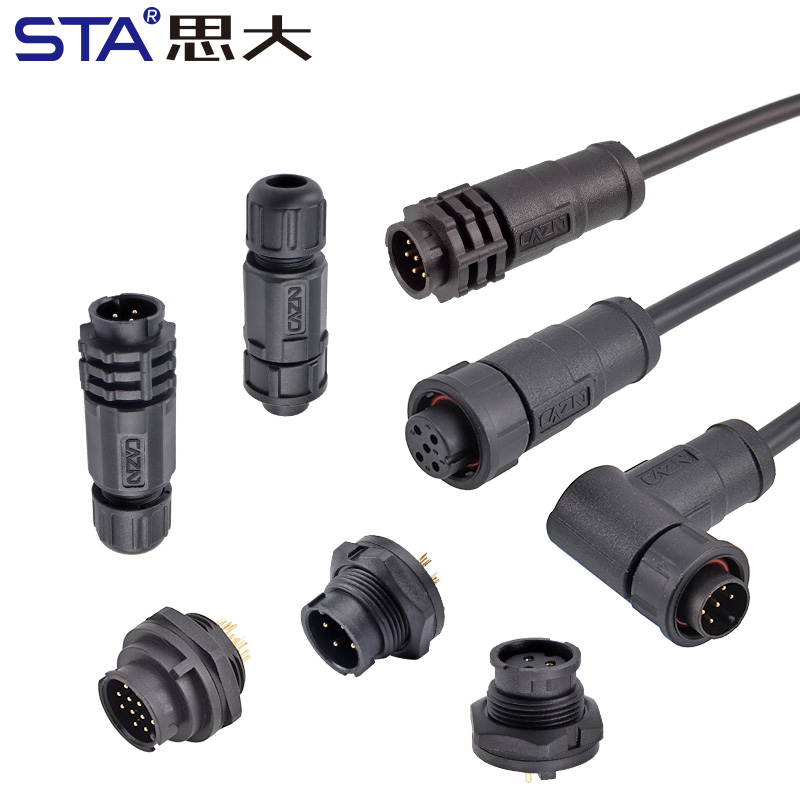

Доступны версии для полевого монтажа (удобство прокладки кабеля на месте) и литые разъёмы для заводской сборки с повышенной герметичностью и прочностью.

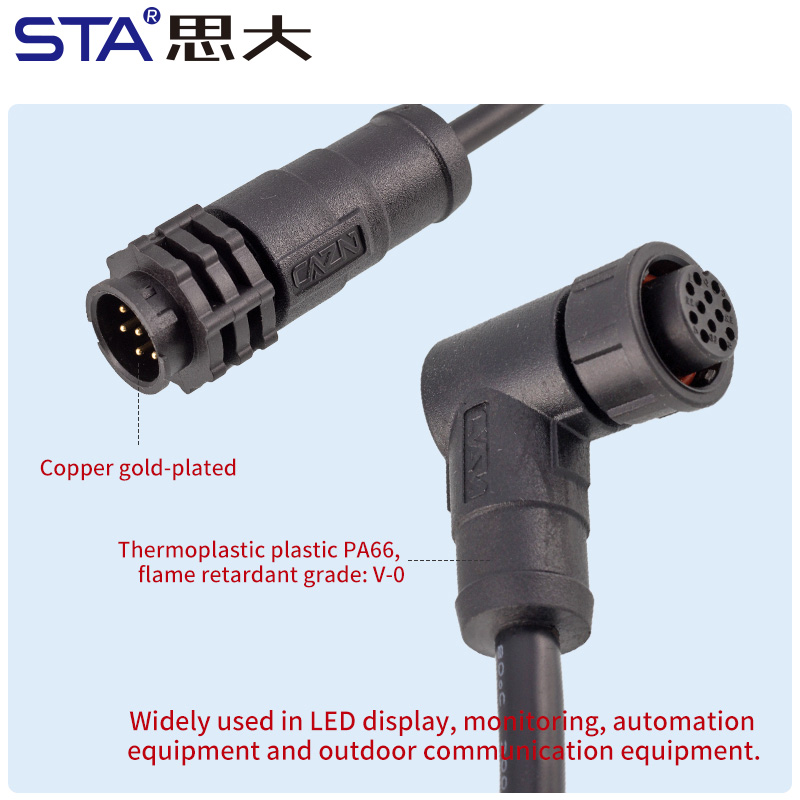

Позолоченные медные контакты обеспечивают низкое переходное сопротивление, стабильную передачу сигнала и повышенную коррозионную стойкость в сложных условиях эксплуатации.
Корпус из термопластика PA66 с классом огнестойкости UL94 V-0 отличается высокой механической прочностью, термостойкостью и безопасностью для промышленного применения.
| Артикул | Характеристики |
| Модель | Водонепроницаемый соединитель 5/8"-27UNS (U.S. Standard) Байонет |

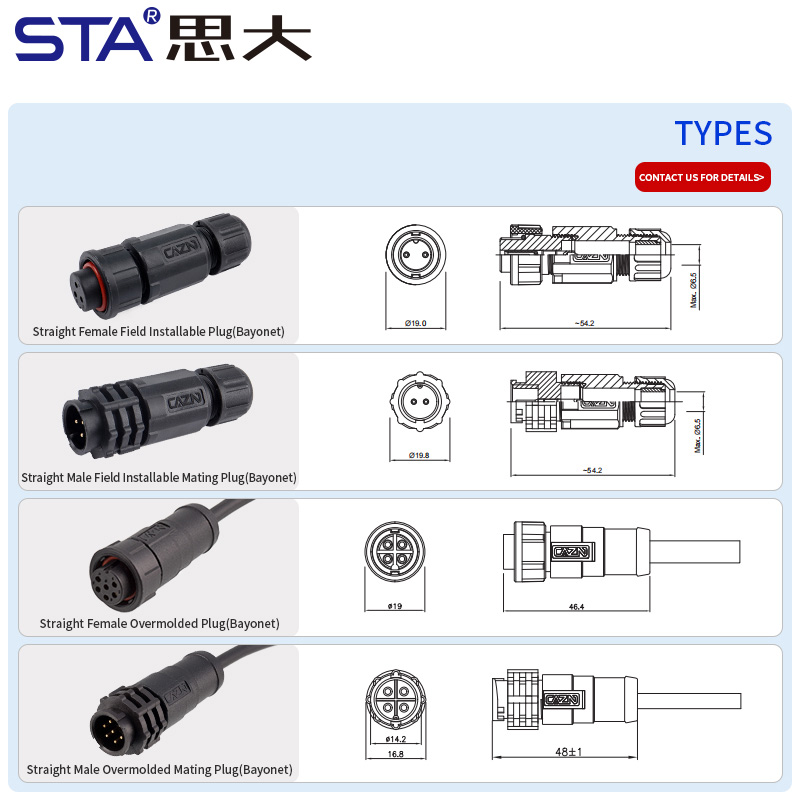

| Тип монтажа | Монтаж на месте/Прямой/Угловой Залитый кабель (Overmolded) |
| Тип резьбы | 5/8"-27UNS (U.S. Standard), стандарт США |
| Тип соединения | Байонет |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 Pin,B Code (2/3/4 pin), C Code (2/3/4 pin) |
| Способ подключения | Эпоксидная смола / резина |
| Сечение жил | 4mm – 8mm |
| Номинальное напряжение | 300V / 125V / 60V |
| Номинальный ток | 10A / 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Промышленная автоматизация и системы управления
LED-экраны и уличное освещение
Оборудование мониторинга и контроля
Наружные коммуникационные устройства
Машины и установки с частым подключением разъёмов
1. В чём преимущество байонетного соединения?
Байонет обеспечивает быстрое подключение, высокую устойчивость к вибрациям и надёжную фиксацию при частом использовании.
2. Подходит ли разъём для уличного применения?
Да, степень защиты IP67/IP68 гарантирует защиту от пыли, дождя и кратковременного погружения в воду.
3. В чём разница между полевым монтажом и литым разъёмом?
Полевой монтаж удобен для установки на месте, а литой разъём обеспечивает максимальную герметичность и долговечность.
4. Можно ли использовать разъём для питания и сигнала?
Да, различные конфигурации контактов и кодировки позволяют передавать питание, сигнал или комбинированные цепи.
