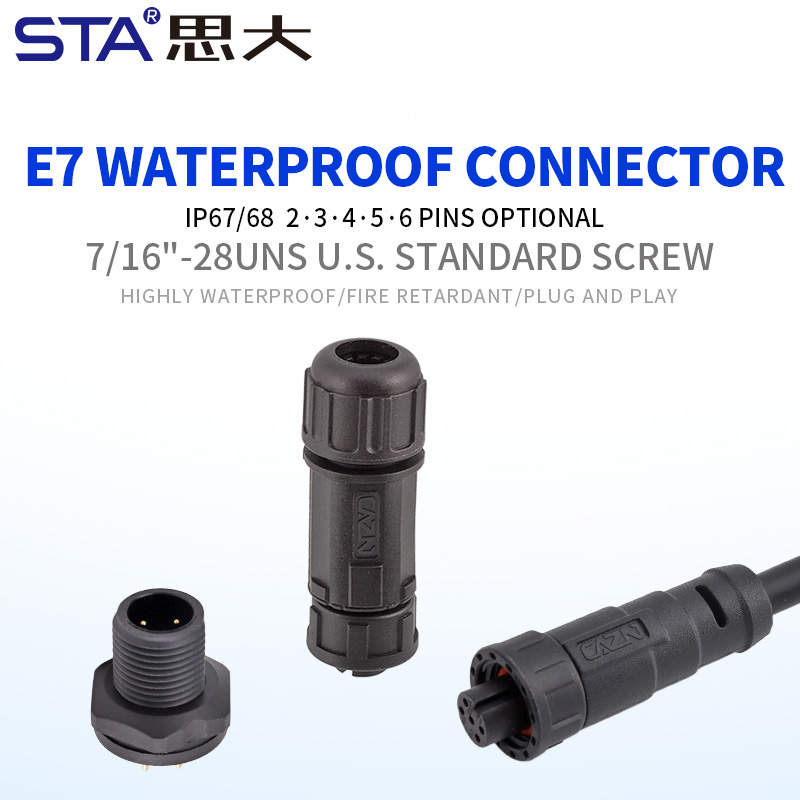

E7 Threaded Solder/PCB Socket
| Исполнение: | |
|---|---|
| SKU: | |
| штат: | |
| Количество: | |

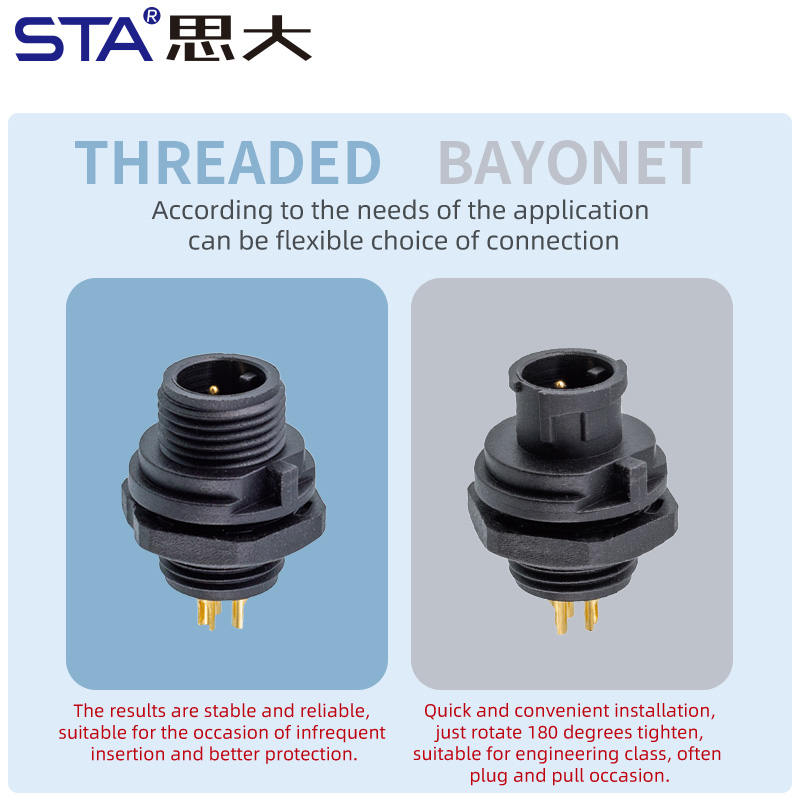

Резьбовое соединение 7/16"-28UNS обеспечивает высокую механическую прочность и устойчивость к вибрациям, что особенно важно для панельных разъёмов в промышленной автоматике и наружных установках.
Поддержка пайки и PCB-монтажа позволяет гибко интегрировать разъём E7 в печатные платы и электронные модули, снижая сложность сборки и повышая надёжность контактов.

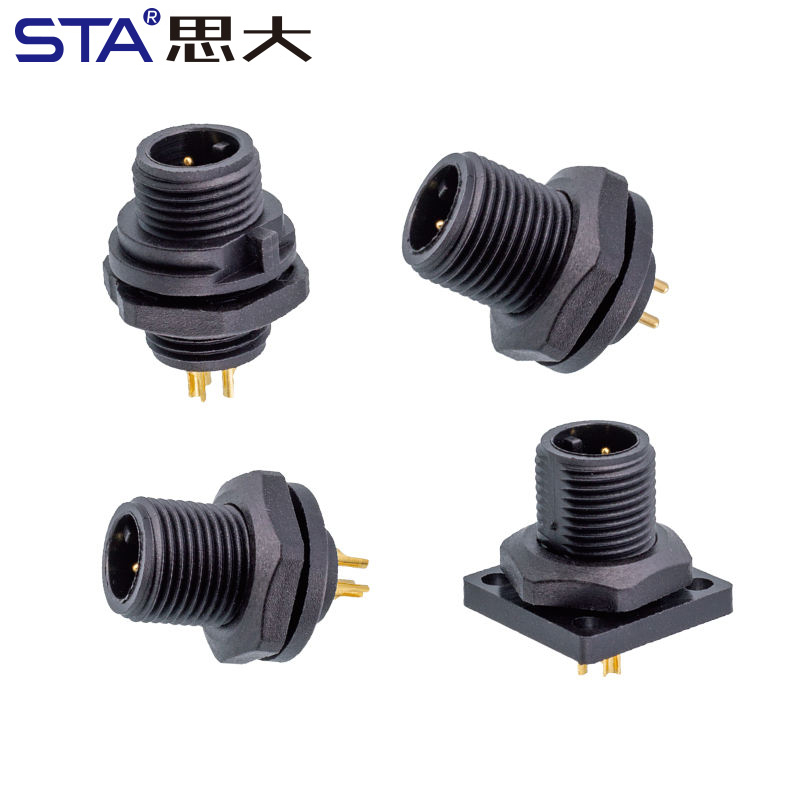

Квадратный фланец Front/Back Mount гарантирует стабильную фиксацию на панели, предотвращает проворачивание и облегчает установку в ограниченном монтажном пространстве.
Пылезащитная крышка эффективно защищает контакты от пыли, влаги и загрязнений при простое оборудования, увеличивая срок службы панельного авиационного разъёма.
Промышленное исполнение IP67 делает разъём подходящим для применения в автоматизации, системах мониторинга и наружном оборудовании, где требуется стабильная и долговечная передача сигнала.

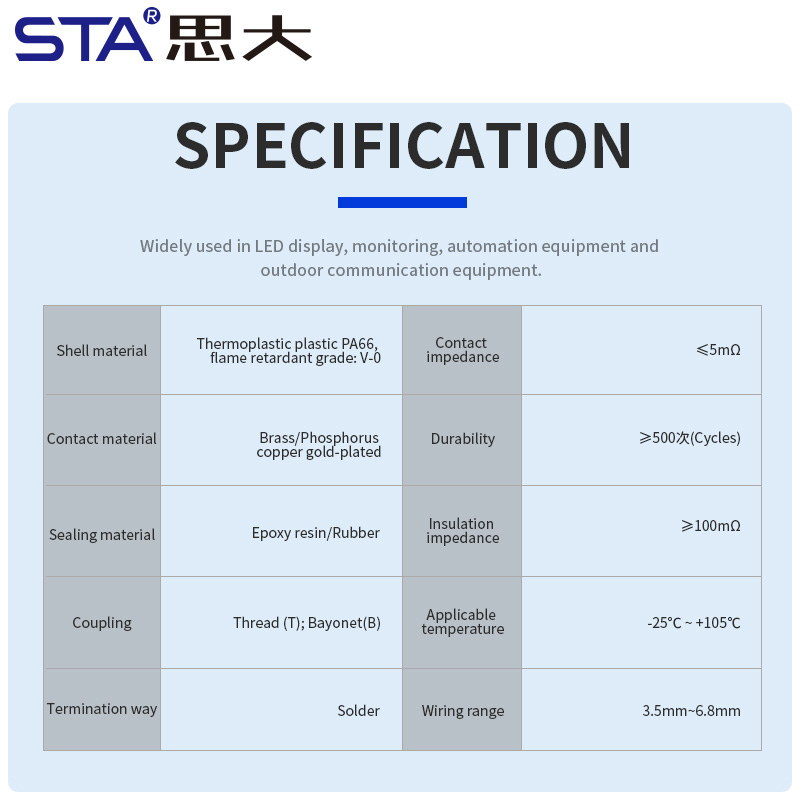

| Артикул | Характеристики |
| Модель | Металлическая панельная розетка Вилка 7/16"-28UNS резьбой |

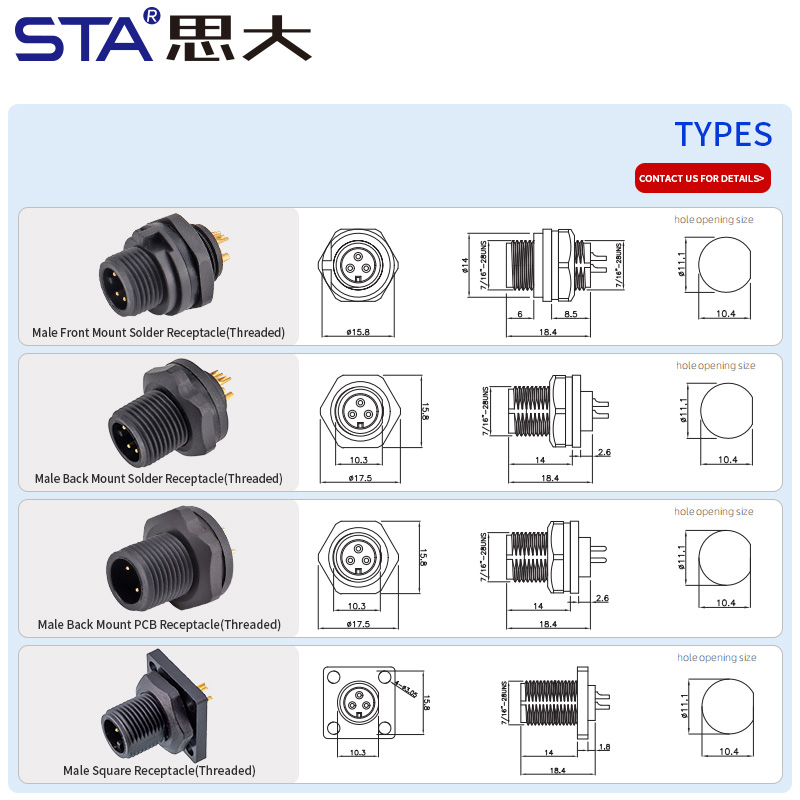

| Монтаж | Передний монтаж/Задний монтаж/Квадратный розетка |
| Тип резьбы | 7/16"-28UNS, стандарт США |
| Способ подключения | Под пайку/Для печатной платы |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Материал герметика | резьбовой |
| Способ подключения | Эпоксидная смола / резина |
| Сечение жил | 3.5mm – 6.8mm |
| Номинальное напряжение | 125V / 60V |
| Номинальный ток | 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Панельные интерфейсы промышленной автоматизации и систем управления
Электронные модули и PCB-устройства с резьбовым креплением
Оборудование наружного монтажа с повышенными требованиями к защите
Системы мониторинга и датчиков в сложных условиях эксплуатации
Промышленные шкафы, распределительные коробки и контрольные панели
Q1. В чём преимущество резьбы 7/16"-28UNS?
Она обеспечивает надёжную фиксацию, устойчивость к вибрациям и стабильный контакт при длительной эксплуатации.
Q2. Можно ли использовать разъём для PCB-плат?
Да, конструкция поддерживает как пайку проводов, так и прямой PCB-монтаж.
Q3. Подходит ли разъём для уличного применения?
Да, степень защиты IP67 и пылезащитная крышка обеспечивают защиту от влаги и пыли.
Q4. Какой тип монтажа выбрать — Front или Back Mount?
Выбор зависит от конструкции панели и требований к обслуживанию; оба варианта обеспечивают надёжную фиксацию.
