E7 Bayonet Solder/PCB Socket
| Исполнение: | |
|---|---|
| SKU: | |
| штат: | |
| Количество: | |
Надёжное винтовое соединение 7/16"-28UNS
Обеспечивает стабильную механическую фиксацию и устойчивость к вибрациям, что особенно важно для промышленного панельного монтажа.
Поддержка пайки и PCB монтажа
Разъём подходит как для традиционной пайки кабеля, так и для установки на печатную плату, упрощая интеграцию в электронные системы.
Класс защиты IP67
Конструкция предотвращает проникновение пыли и влаги, гарантируя долговечную работу в уличных и сложных промышленных условиях.

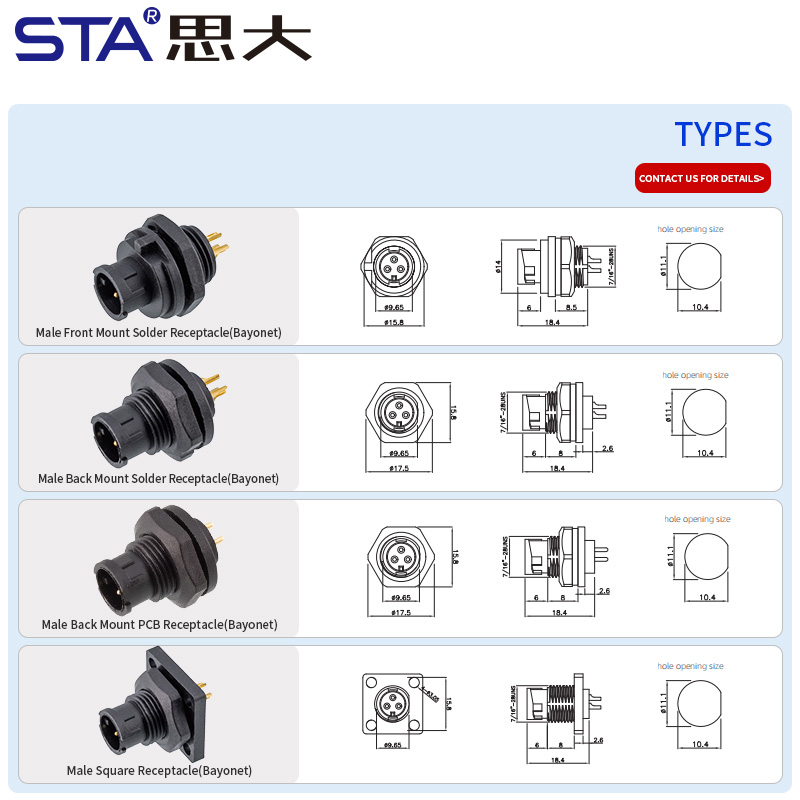

Front Mount / Back Mount с квадратным фланцем
Гибкие варианты установки позволяют адаптировать панельный разъём под разные корпуса и требования оборудования.
Широкое промышленное применение
Используется как водонепроницаемый панельный коннектор в автоматизации, LED системах, мониторинге и наружных коммуникациях.

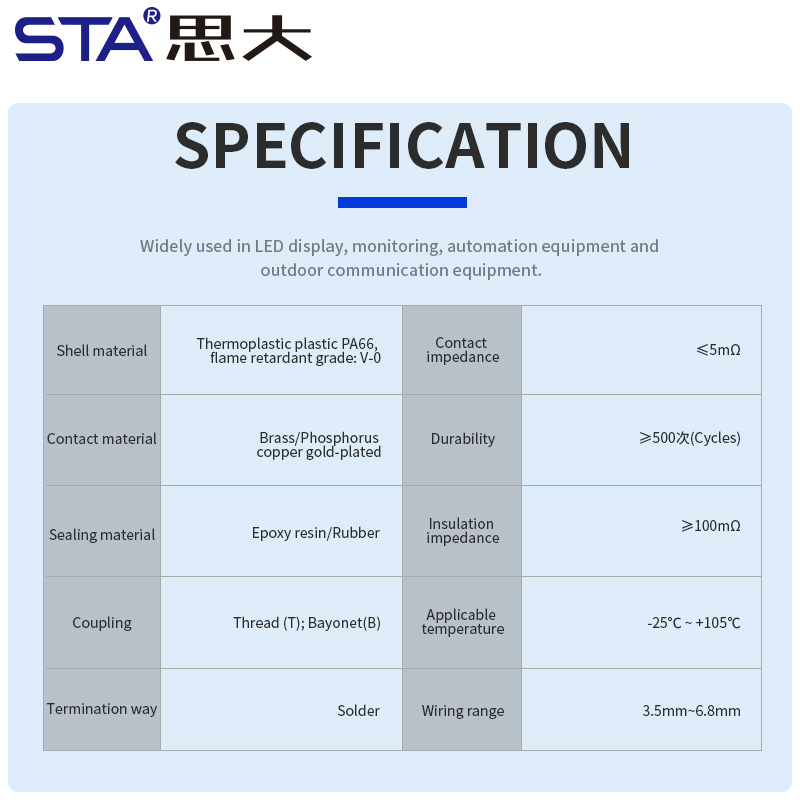

| Артикул | Характеристики |
| Модель | Металлическая панельная розетка 7/16"-28UNS резьбой |
| Монтаж | Передний монтаж/Задний монтаж/Квадратный розетка |
| Тип резьбы | 7/16"-28UNS, стандарт США |
| Способ подключения | Под пайку/Для печатной платы |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Материал герметика | Припой |
| Способ подключения | Эпоксидная смола / резина |
| Сечение жил | 3.5mm – 6.8mm |
| Номинальное напряжение | 125V / 60V |
| Номинальный ток | 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Промышленная автоматизация и системы управления
Наружные LED дисплеи и световые панели
Оборудование видеонаблюдения и мониторинга
Уличные коммуникационные и сетевые системы
Инженерное оборудование с панельным монтажом
Q1: Подходит ли разъём E7 для уличного применения?
Да, класс защиты IP67/IP68 обеспечивает надёжную работу под дождём и пылью.
Q2: В чём преимущество резьбы 7/16"-28UNS?
Она обеспечивает прочную фиксацию и устойчивость к вибрациям при панельном монтаже.
Q3: Можно ли использовать разъём для PCB?
Да, доступны версии как для пайки проводов, так и для монтажа на печатную плату.
Q4: Поддерживается ли Front и Back Mount установка?
Да, разъём совместим с обоими вариантами установки на панель.
