Байонетное соединение для быстрого монтажа
Фиксация поворотом позволяет существенно сократить время установки, сохраняя стабильный контакт даже при вибрациях.

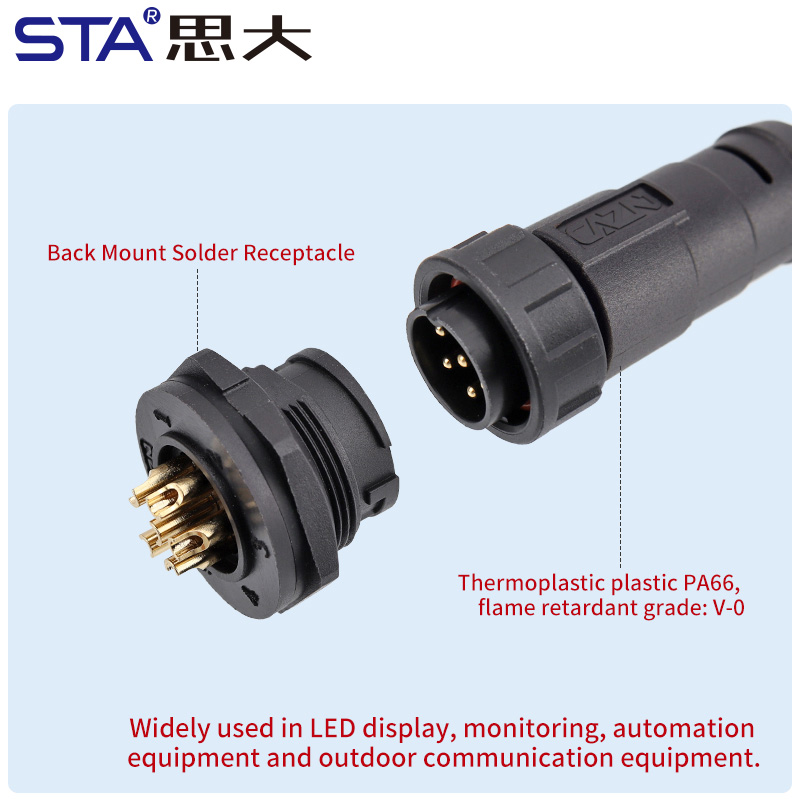

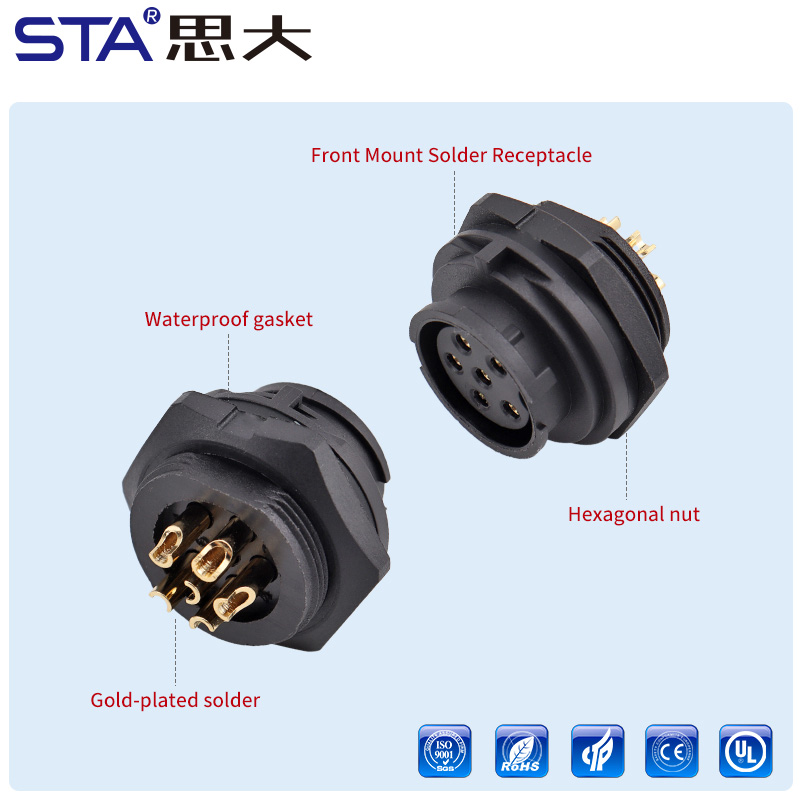

Поддержка Front Mount и Back Mount
Гибкие варианты панельного монтажа упрощают проектирование корпусов и электрических шкафов.
Высокая электрическая универсальность
Различные уровни номинального тока и напряжения позволяют использовать разъём для питания и передачи сигналов.
IP67/IP68 для суровых условий эксплуатации
Надёжная герметизация защищает контакты от воды, пыли и загрязнений в наружных и промышленных средах.
Совместимость с пайкой и PCB-монтажом
Доступны версии с выводами под пайку и печатные платы, что удобно для серийного производства.

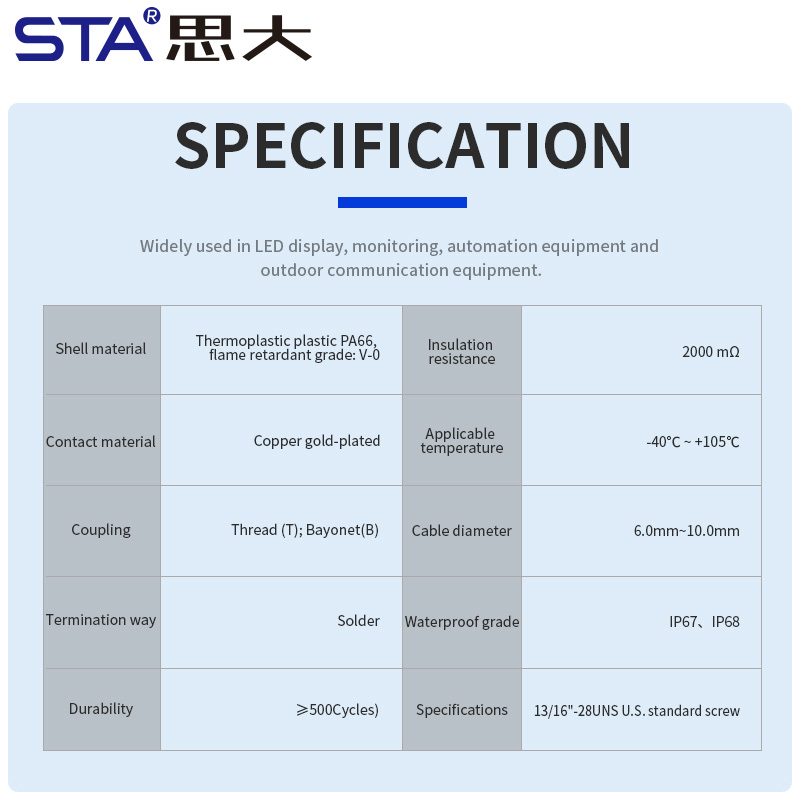

| Артикул | Характеристики |

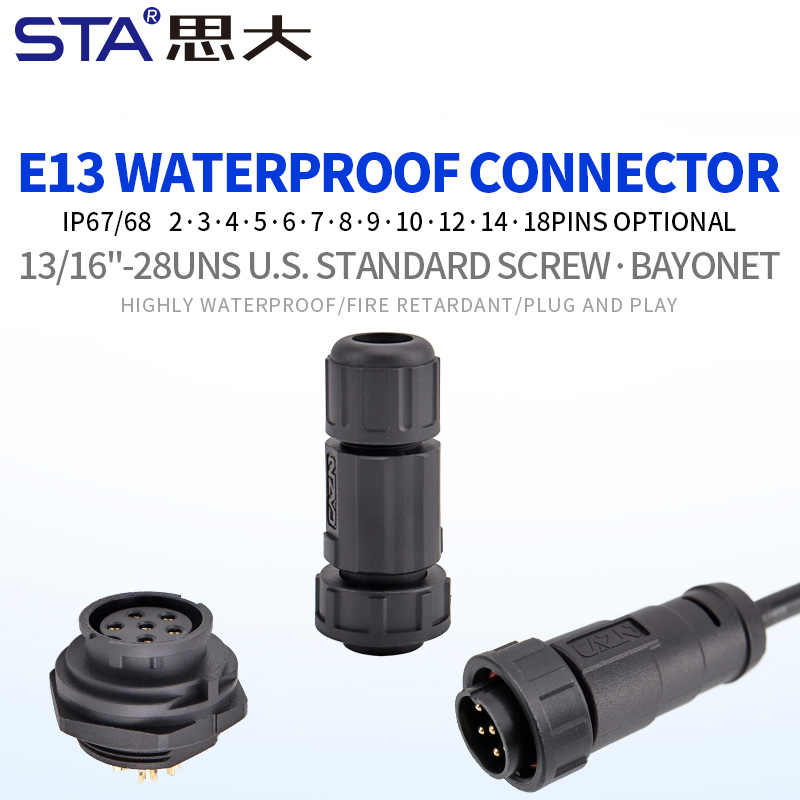

| Модель | Водонепроницаемый соединитель 13/16"-28UNS (U.S. Standard) |
| Тип соединения | Байонетный (Bayonet) |

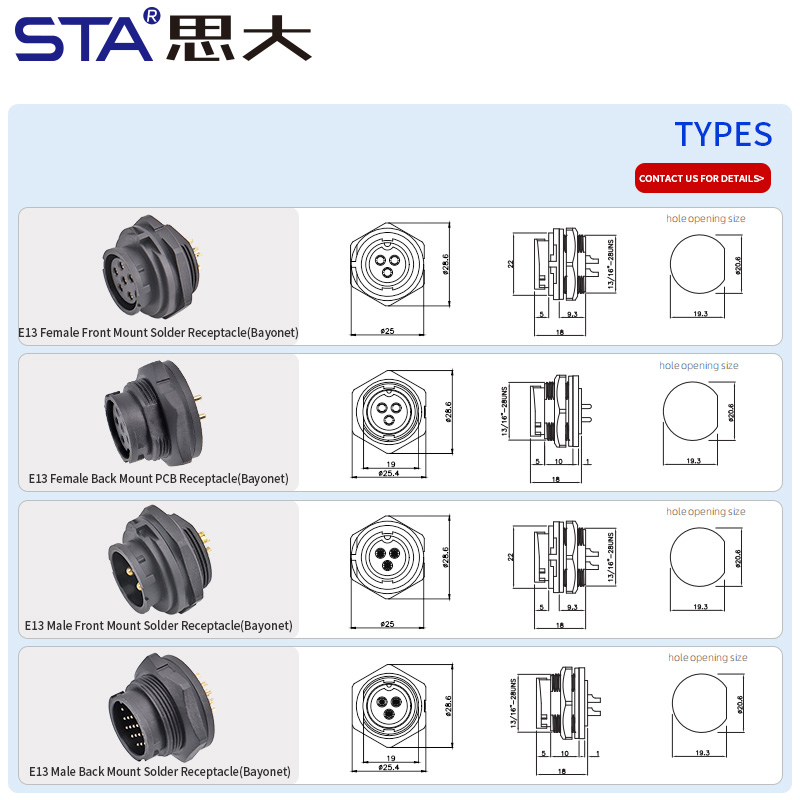

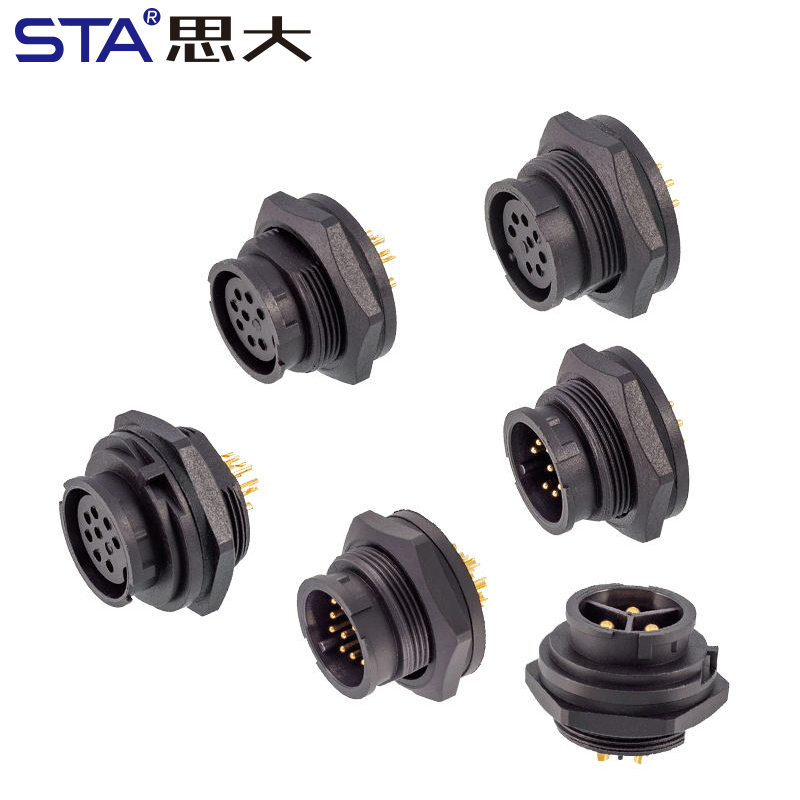

| Тип изделия | Панельная розетка (Socket / Receptacle) |
| Пол | Вилка , Розетка |
| Материал корпуса | Термопластичный полиамид 66, огнестойкий V-0 |
| Материал контакта | Латунь / фосфорная бронза, позолоченный |
| Кодировка | 2 / 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10 / 12 / 14Pin,B Code (2/3/4 pin), C Code (8 pin) |
| Тип подключения | Пайка / PCB |
| Монтаж | Передний монтаж/Задний монтаж |
| Сечение жил | 6–10 мм |
| Номинальное напряжение | 300V / 125V / 60V / 30V |
| Номинальный ток | 20A / 10A / 5A / 2A |
| Сопротивление контакта | ≤5mΩ |
| Сопротивление изоляции | ≥100MΩ |
| Долговечность | ≥500 Циклы |
| Рабочая температура | -25°C ~ +105°C |
| Степень водонепроницаемости | IP67 / IP68 |
Промышленные системы автоматизации с частым подключением
Уличные электронные и сигнальные устройства
Оборудование видеонаблюдения и мониторинга
Светодиодные и коммуникационные системы
Электротехнические панели и распределительные шкафы
1. В чём преимущество байонетной версии E13 13/16"-28UNS?
Байонет обеспечивает быстрое подключение и удобен для систем с частыми циклами соединения.
2. Можно ли использовать розетку на открытом воздухе?
Да, степень защиты IP67/IP68 подходит для наружных и влажных условий эксплуатации.
3. Поддерживается ли монтаж на печатную плату?
Да, доступны версии с PCB-выводами для интеграции в электронные модули.
4. Подходит ли разъём для силовых цепей?
Да, разъём поддерживает ток до 20A в зависимости от конфигурации.
